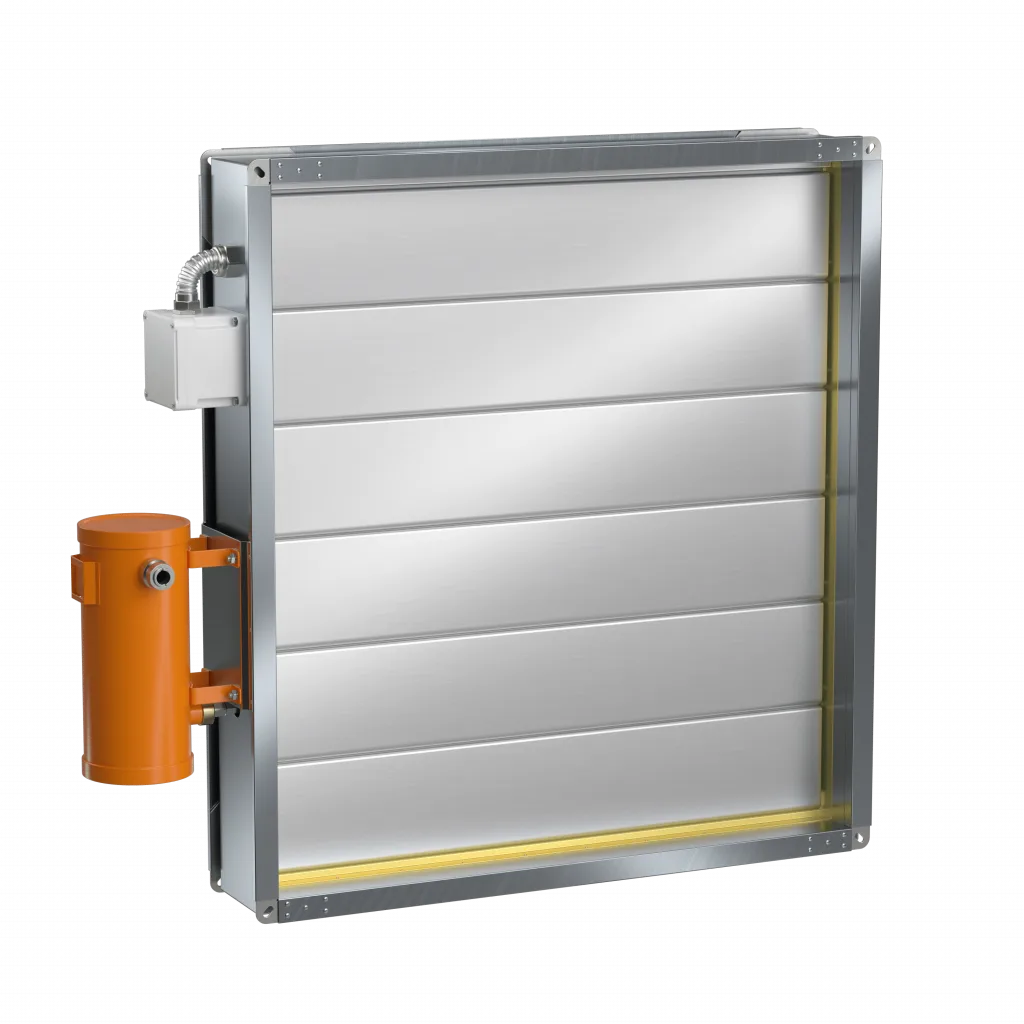

Клапан воздушный взрывозащищенный ПВКО-EX

Основные функции

• регулирование объёма подаваемого или отводимого воздуха;
• обеспечение герметичности для предотвращения попадания токсичных, загрязнённых или взрывоопасных воздушных масс;
• защита от обратной тяги (исключение обратного потока воздуха);
• возможность автоматизации работы вентиляционных систем (совместимость с датчиками и системами управления);
• защита оборудования от попадания посторонних предметов.

Устройство клапана

Клапан состоит из прямоугольного корпуса с одной или несколькими поворотными заслонками (лопатками) и исполнительного механизма — электропривода (взрывозащищённого исполнения) или ручного управления. В местах примыкания лопаток находится уплотнитель для обеспечения герметичности. Заслонки клапана приводятся в движение с помощью тяг и рычагов. Ось регулирования может быть расположена на любой из лопаток на любой из высот. Корпус имеет длину 170 мм и конструктивно аналогичен отрезку воздуховода такой же длины, с монолитными фланцами шириной 30 мм.

Взрывозащищённое исполнение клапана предусматривает в его конструкции элементы, предотвращающие самоотвинчивание крепёжных изделий, а также латунные вставки, исключающие искрообразование.

Опционально возможно: изготовление утеплённого клапана с саморегулирующимся греющим кабелем (подключение 220 В); изготовление клапанов в коррозионностойком исполнении (материалы AISI 304, AISI 316 или AISI 430).

Технические данные

Пример заказа

ПВКО – У – М(Р) – В – Н – МВ220 – Ex

• ПВКО – тип клапана воздушного
• У – утепление корпуса
• Р – ручной привод
• В – горизонтальный размер
• Н – вертикальный размер
• МВ – электропривод
• 220 – напряжение питания (220В/24В)
• Ex – взрывозащищённое исполнение привода
