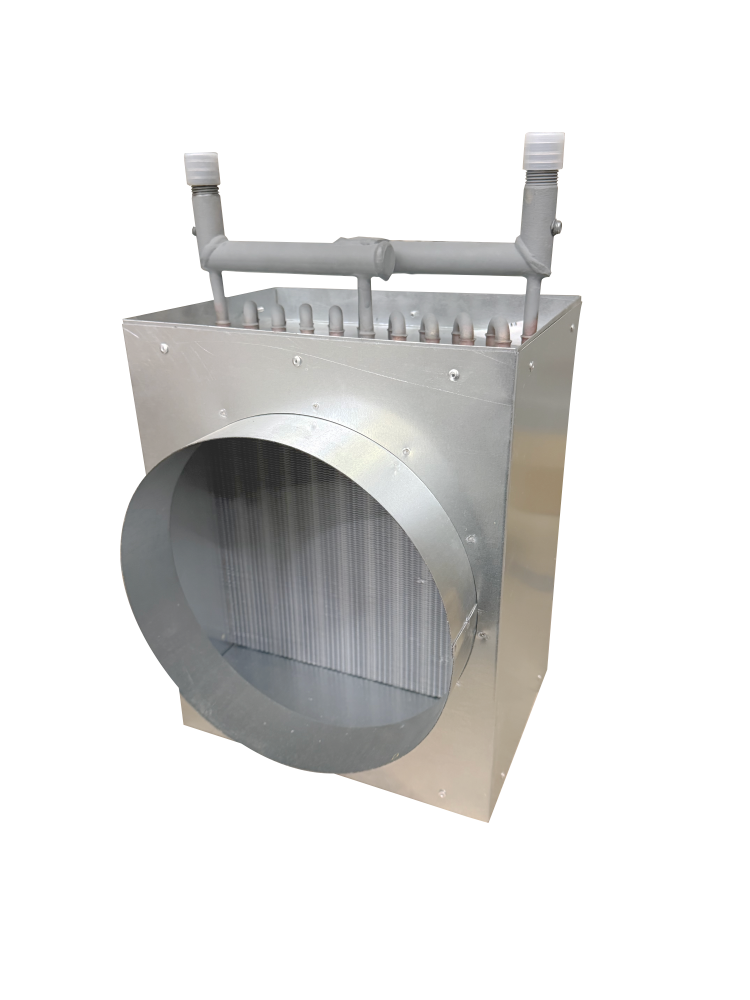

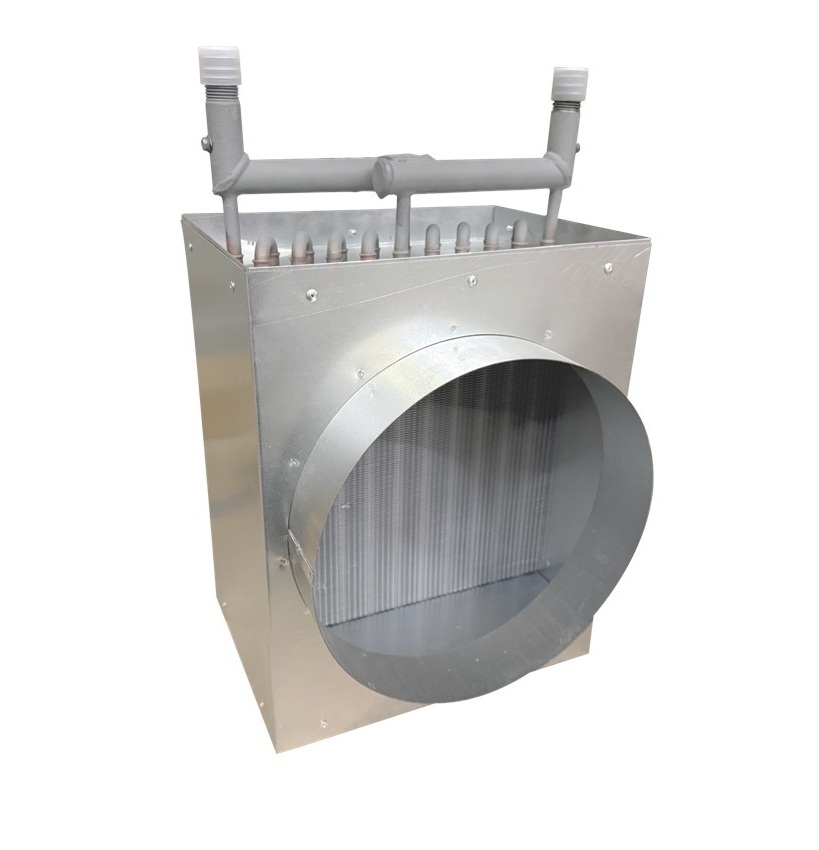

Воздухонагреватель AVH 200

Воздухонагреватель для круглых    каналов предназначен для  подогрева  воздуха  и  других  невзрывоопасных  газовых  смесей в  системах  вентиляции  и  кондиционирования.  Конструкция  состоит из теплообменника и корпуса.

    Описание

    Корпус: Оцинкованная сталь марки 08ПС. Теплообменная поверхность: Алюминиевые пластины + медные трубки

    Монтаж

    • Может устанавливаться в любом положении, но вентили для отвода воздуха должны быть в верхней точке.
    • Допускается монтаж в разрыв воздуховода без отдельного подвеса, но без нагрузки от веса воздуховодов и трубопроводов.
    • Рекомендуется использовать разъёмные соединения с запорной арматурой для удобства обслуживания.
    • Располагать воздухонагреватели следует так, чтобы можно было обеспечить отвод воздуха из него

    Технические характеристики AVH 200

    • Температура воздуха на выходе, °С: 18
    • Сопротивление по воздуху, Па: 66
    • Расход теплоносителя (max), м³/час: 0,504
    • Гидравлическое сопротивление, кПа: 6,8
    • Расход воздуха, м³/ч: 400
    • Расход воды, м³/ч: 0,22
    • Теплопроизводительность, кВт: 6,2
    • Площадь поверхности теплообмена, м²: 2
    • Заправочный объём, л: 0,45
    • Размер А, мм: 295
    • Размер С, мм: 225
    • Размер К, мм: 186
    • Диаметр, мм: 200
    • Транспортировочная масса, кг: 3,5
    • Температура наружного воздуха (расчётная): -28 °C
    • Температурный перепад воды: 95/70 °C
    • Рабочая температура воды в сети: до 170 °C
    • Максимальное давление воды: 1,5 МПа
    • Теплоноситель: вода или незамерзающие смеси
    • Материал корпуса: оцинкованная сталь 08ПС
    • Материал теплообменника: алюминиевые пластины + медные трубки
    • Присоединение теплоносителя: резьба G1/2" (ДУ15)
    • Пробки для слива/воздуха: резьбовые конические М8х1 по DIN 906
    • Количество рядов теплообмена: 2
    • Толщина алюминиевых пластин: 0,13 мм
    • Диаметр медных трубок: 9,52 мм (3/8")

    Назначение конструкции

    Конструкция состоит из теплообменника и корпуса. Далее о теплообменнике.  Теплообменники     предназначены для нагрева путем энергообмена входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых /по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3. Теплообменники предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150. Конструктивно теплообменники являются 2-х рядными медно-алюминиевыми пластинчатыми теплообменными агрегатами. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13мм и проходящих через них медных трубок (диаметр 3/8/9.52мм). Расположение трубок шахматное. Неразборный корпус изготавливается из оцинкованного листа марки 08ПС. Для спуска воздуха и слива энергоносителя из контура теплообменника в обоих коллекторах предусмотрены резьбовые конические пробки М8х1 по DIN 906. Присоединение трубопроводов теплоносителя - резьбовое. (G1/2; ДУ15).
    Примечание: Изготовитель может вносить в конструкцию изделий изменения, не ухудшающие их потребительских качеств и не учтенных в настоящем паспорте. Корпус воздухонагревателя изготовлен из оцинкованного стального листа.

    Схема подключения

    При подключении трубопроводов энергоносителя возможно использование двух схем Противоточное подключение – обеспечивает максимальную мощность, но менее морозоустойчиво. Прямоточное подключение – обеспечивает большую морозоустойчивость, но дает несколько пониженную мощность. ВНИМАНИЕ! Для использования теплообменника в качестве охладителя рекомендуется противоточная схема его подключения.

    Эксплуатация

    Воздухонагреватели позволяют использовать в качестве теплоносителя не только воду, но и незамерзающие смеси. Для случая, когда теплоносителем является вода, воздухонагреватели предназначены только для внутреннего использования в помещениях, где температура не опускается ниже температуры замерзания воды. При использовании незамерзающих смесей возможно наружное применение теплообменников.
    Примечание: Используемый теплоноситель не должен содержать твердых примесей и агрессивных веществ, вызывающих коррозию, химическое разложение меди и стали. Заполнение воздухонагревателя водой (энергоносителем) производится при частично открытом вентиле подачи с одновременным открытием выхода для удаления воздуха; для спуска воздуха и слива энергоносителя из контура воздухонагревателя в обоих коллекторах предусмотрены резьбовые конические пробки М8х1 по DIN 906. Опорожнение воздухонагревателя производится при закрытии крана подачи и медленном открытии сливного крана до падения давления, затем открыть выход для выпуска воздуха и до конца открыть сливной вентиль;
    Примечание: Для гарантированного полного слива теплоносителя из контура воздухонагревателя рекомендуется производить окончательную их продувку сжатым воздухом (давление 0,2 – 0,3МПа) через патрубки спуска воздуха или слива воды при полностью открытой на слив гидросистеме и закрытой подаче на входе. Во избежание снижения эффективности работы воздухонагревателя необходимо регулярно (в среднем через 500 часов работы) осматривать и прочищать блок ламелей теплообменника от пыли и грязи. Очистка производится струей воздуха или воды под давлением от 0,1 до 0,2МПа в перпендикулярном направлении против хода воздуха (необходимо осторожно обращаться с блоком ламелей).

    Рабочие параметры

    Установку датчиков контроля температуры энергоносителя допускается производить на места штатных пробок G 1/2" в торцах коллекторов. Рабочая температура воды в сети: 170°C Максимально допустимое давление воды в сети: 1,5 МПа Теплоноситель: вода или незамерзающие смеси

    Рекомендуемые параметры магистральной воды (энергоноситель)

    • Водородный показатель (pH): 6,5…9,0
    • Щелочность: 60…300 мг/л
    • Жёсткость [Ca²⁺, Mg²⁺] / [HCO₃⁻]: от 0,5
    • Хлориды: до 350 мг/л
    • Сульфаты: до 300 мг/л
    • Нитраты: 6,5…9,0 мг/л
    • Удельная электропроводимость: до 45 мкСм/см
    • Свободные углекислоты: до 50 мг/л
    • Нашатыри (аммиак и соли аммония): до 2 мг/л
    • Железо в растворе: до 0,3 мг/л
    • Марганец в растворе: до 0,1 мг/л
    • Сульфиды: не желательны
    • Хлор свободный: до 0,15 мг/л
    • Содержание растворенного кислорода: до 0,1 мг/л
