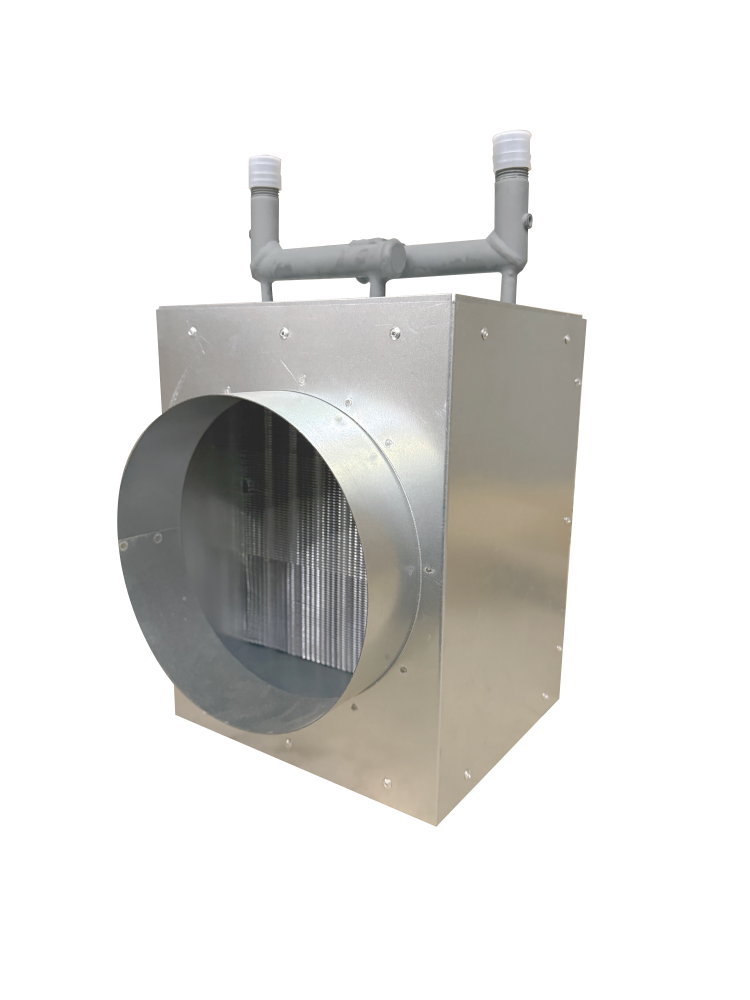

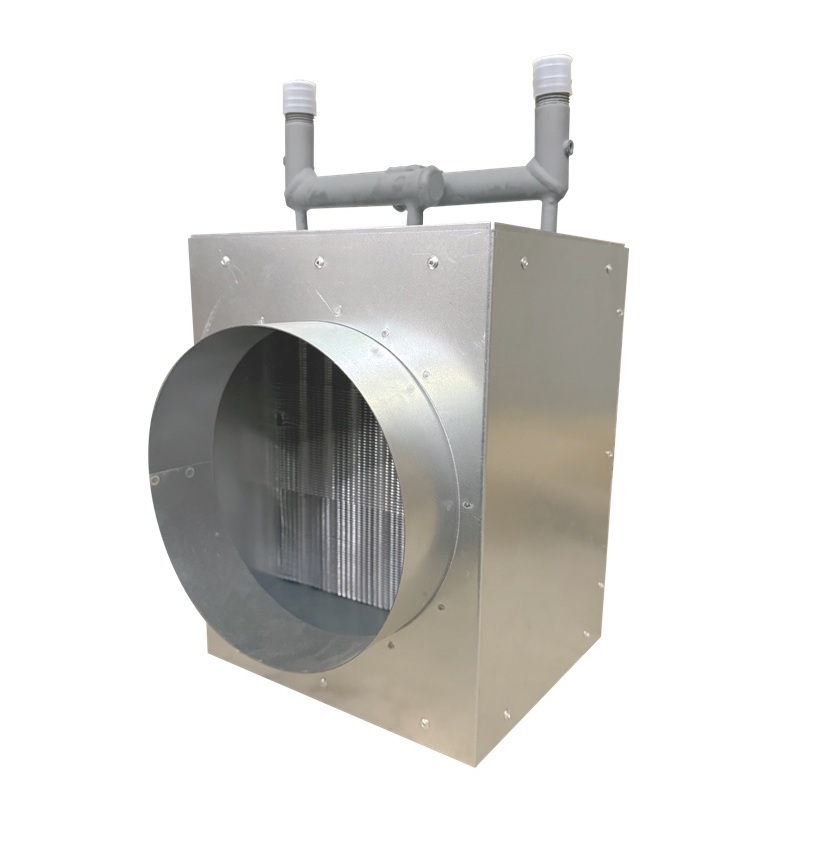

Воздухонагреватель AVH 250

Описание

Корпус: Оцинкованная сталь марки 08ПС. Теплообменная поверхность: Алюминиевые пластины + медные трубки

Чертеж AVH

Рабочие параметры

Рабочая температура воды в сети: 170°C Максимально допустимое давление воды в сети: 1,5 МПа

Теплоноситель: вода или незамерзающие смеси

Монтаж

• Может устанавливаться в любом положении, но вентили для отвода воздуха должны быть в верхней точке.
• Допускается монтаж в разрыв воздуховода без отдельного подвеса, но без нагрузки от веса воздуховодов и трубопроводов.
• Рекомендуется использовать разъёмные соединения с запорной арматурой для удобства обслуживания.
• Располагать воздухонагреватели следует так, чтобы можно было обеспечить отвод воздуха из него

Технические характеристики AVH 250

Температура воздуха на выходе: 18 °C

Сопротивление по воздуху: 66 Па

Расход теплоносителя (max): 0,756 м³/час

Гидравлическое сопротивление: 19,3 кПа

Расход воздуха: 620 м³/ч

Расход воды: 0,35 м³/ч

Теплопроизводительность: 9,7 кВт

Площадь поверхности теплообмена: 3,0 м²

Заправочный объём: 0,62 л

Размер А: 345 мм

Размер С: 275 мм

Размер К: 236 мм

Диаметр: 250 мм

Транспортировочная масса: 4 кг

Температура наружного воздуха (расчётная): -28 °C

Температурный перепад воды: 95/70 °C

Рабочая температура воды в сети: до 170 °C

Максимальное давление воды: 1,5 МПа

Теплоноситель: вода или незамерзающие смеси

Материал корпуса: оцинкованная сталь 08ПС

Материал теплообменника: алюминиевые пластины + медные трубки

Присоединение теплоносителя: резьба G1/2" (ДУ15)

Пробки для слива/воздуха: резьбовые конические М8х1 по DIN 906

Количество рядов теплообмена: 2

Толщина алюминиевых пластин: 0,13 мм

Диаметр медных трубок: 9,52 мм (3/8")

Назначение конструкции

Конструкция состоит из теплообменника и корпуса.

Далее      о        теплообменнике.                         Теплообменники     предназначены для нагрева путем энергообмена входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых /по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.

Теплообменники предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.

Конструктивно теплообменники являются 2-х рядными медно-алюминиевыми пластинчатыми теплообменными агрегатами. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13мм и проходящих через них медных трубок (диаметр 3/8/9.52мм). Расположение трубок шахматное.

Неразборный корпус изготавливается из оцинкованного листа марки 08ПС. Для спуска воздуха и слива энергоносителя из контура теплообменника в обоих коллекторах предусмотрены резьбовые конические пробки М8х1 по DIN 906. Присоединение трубопроводов теплоносителя - резьбовое. (G1/2; ДУ15).

Примечание: Изготовитель может вносить в конструкцию изделий изменения, не ухудшающие их потребительских качеств и не учтенных в настоящем паспорте.

Корпус воздухонагревателя изготовлен из оцинкованного стального листа.

Схема подключения

При подключении трубопроводов энергоносителя возможно использование двух схем

Противоточное подключение –обеспечивает максимальную мощность, но менее морозоустойчиво.

Прямоточное              подключение      –обеспечивает              большую морозоустойчивость, но дает несколько пониженную мощность.

ВНИМАНИЕ! Для использования теплообменника в качестве охладителя рекомендуется противоточная схема его подключения.

Эксплуатация

Воздухонагреватели позволяют использовать в качестве теплоносителя не только воду, но и незамерзающие смеси. Для случая, когда теплоносителем является вода, воздухонагреватели  предназначены  только  для  внутреннего  использования в помещениях, где температура не опускается ниже температуры замерзания воды. При использовании незамерзающих смесей возможно наружное применение теплообменников.

Примечание: Используемый теплоноситель не должен содержать твердых примесей и агрессивных веществ, вызывающих коррозию, химическое разложение меди и стали.

Заполнение  воздухонагревателя  водой  (энергоносителем)  производится при частично открытом вентиле подачи с одновременным открытием выхода для удаления воздуха; для спуска воздуха и слива энергоносителя из контура воздухонагревателя в обоих коллекторах предусмотрены резьбовые конические пробки М8х1 по DIN 906. Опорожнение воздухонагревателя производится при закрытии крана подачи и медленном открытии сливного крана до падения давления, затем открыть выход для выпуска воздуха и до конца открыть сливной вентиль;

Примечание: Для гарантированного полного слива теплоносителя из контура воздухонагревателя рекомендуется производить окончательную их продувку сжатым воздухом (давление 0,2 – 0,3МПа) через патрубки спуска воздуха или слива воды при полностью открытой на слив гидросистеме и закрытой подаче на входе. Во избежание снижения эффективности работы воздухонагревателя необходимо регулярно (в среднем через 500 часов работы) осматривать и прочищать блок ламелей теплообменника от пыли и грязи. Очистка производится струей воздуха или воды под давлением от 0,1 до 0,2МПа в перпендикулярном направлении против хода воздуха (необходимо осторожно обращаться с блоком ламелей).

Рабочие параметры

 Установку датчиков контроля температуры энергоносителя допускается производить на места штатных пробок G 1/2" в торцах коллекторов.

Рекомендуемые параметры магистральной воды (энергоноситель)
