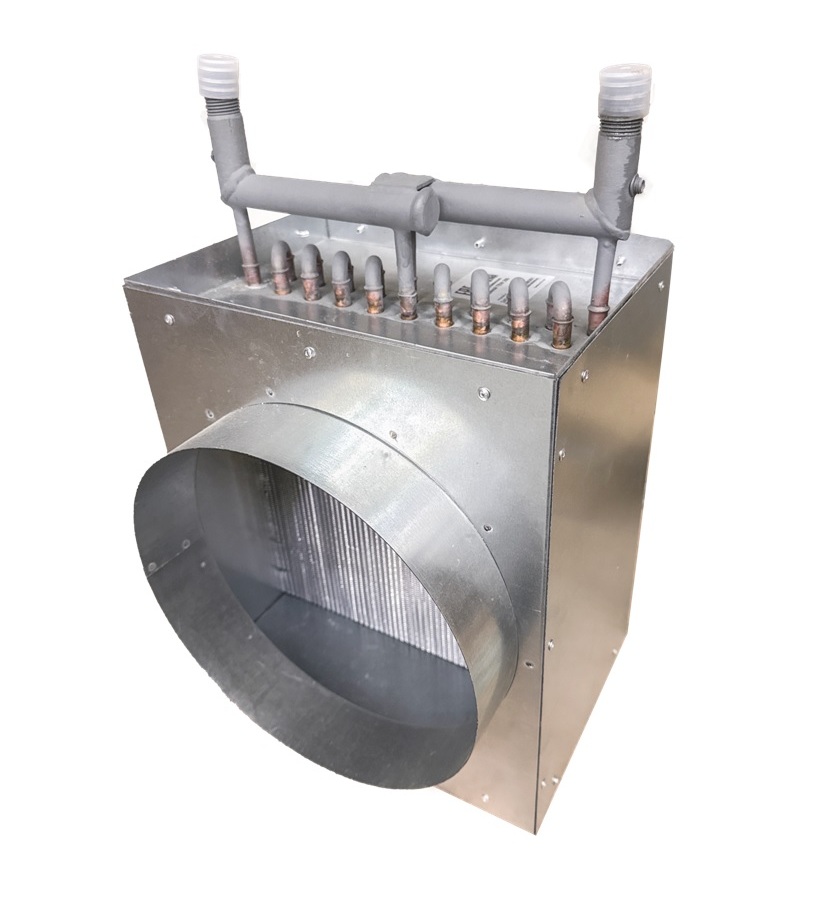

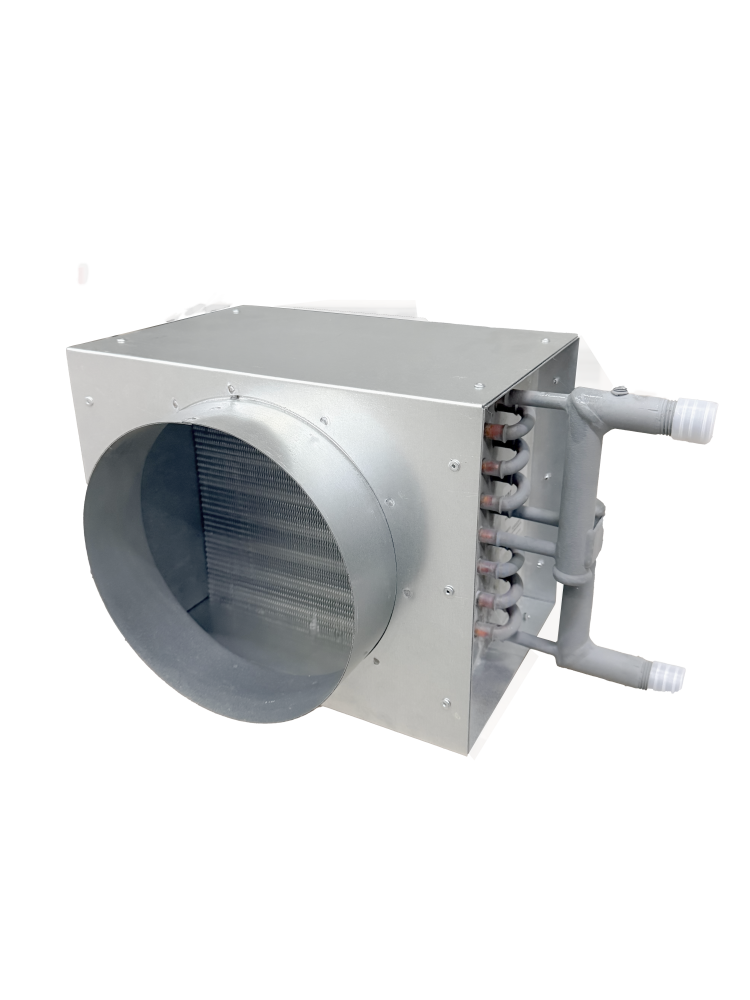

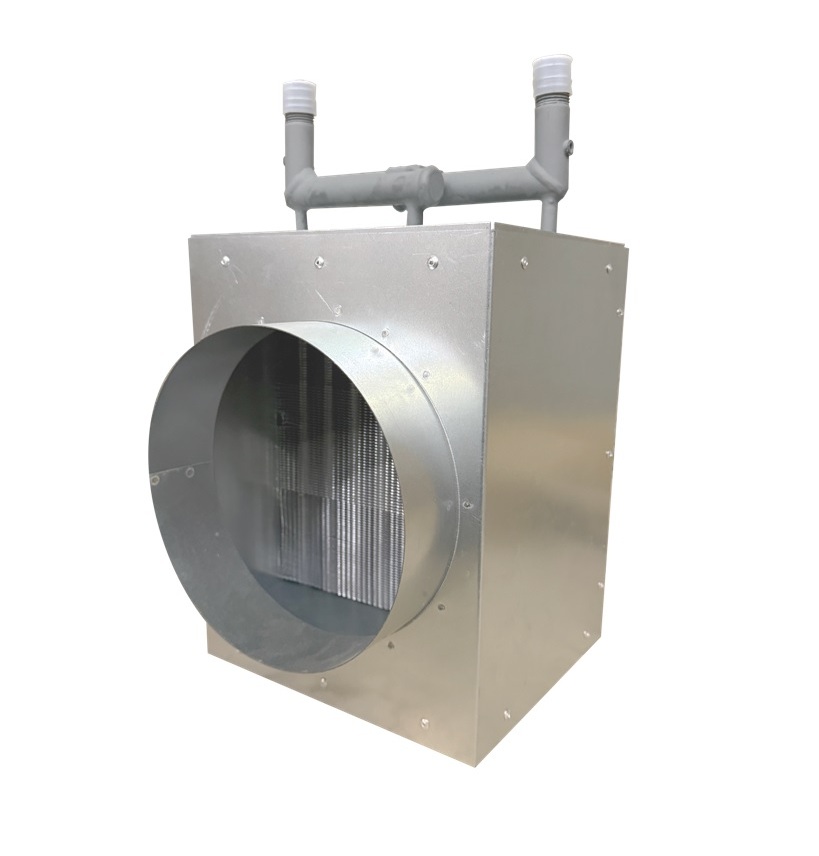

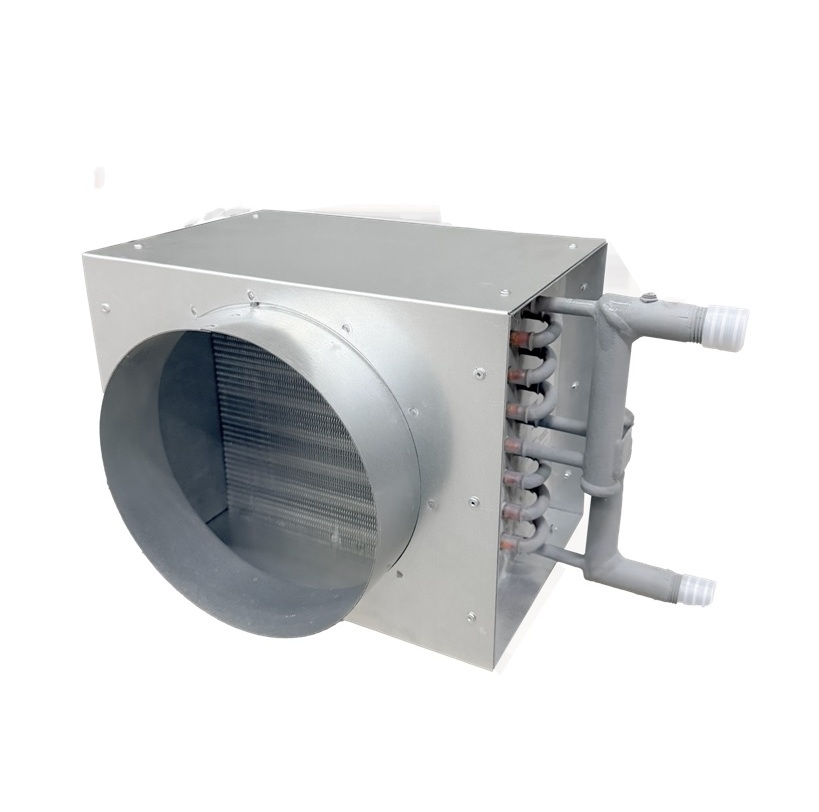

Воздухонагреватель AVH 315

Температура воздуха на выходе: 18 °C

Сопротивление по воздуху: 66 Па

Расход теплоносителя (max): 1,22 м³/час

Гидравлическое сопротивление: 24,7 кПа

Расход воздуха: 1000 м³/ч

Расход воды: 0,56 м³/ч

Теплопроизводительность: 15,6 кВт

Площадь поверхности теплообмена: 4,8 м²

Заправочный объём: 0,95 л

Размер А: 420 мм

Размер С: 350 мм

Размер К: 313 мм

Диаметр: 315 мм

Транспортировочная масса: 5 кг

Температура наружного воздуха (расчётная): -28 °C

Температурный перепад воды: 95/70 °C

Рабочая температура воды в сети: до 170 °C

Максимальное давление воды: 1,5 МПа

Теплоноситель: вода или незамерзающие смеси

Материал корпуса: оцинкованная сталь 08ПС

Материал теплообменника: алюминиевые пластины + медные трубки

Присоединение теплоносителя: резьба G1/2" (ДУ15)

Пробки для слива/воздуха: резьбовые конические М8х1 по DIN 906

Количество рядов теплообмена: 2

Толщина алюминиевых пластин: 0,13 мм

Диаметр медных трубок: 9,52 мм (3/8")

Назначение конструкции

Конструкция состоит из теплообменника и корпуса. Далее      о        теплообменнике.                         Теплообменники     предназначены для нагрева путем энергообмена входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых /по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.

Теплообменники предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.

Конструктивно теплообменники являются 2-х рядными медно-алюминиевыми пластинчатыми теплообменными агрегатами. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13мм и проходящих через них медных трубок (диаметр 3/8/9.52мм). Расположение трубок шахматное.

Неразборный корпус изготавливается из оцинкованного листа марки 08ПС. Для спуска воздуха и слива энергоносителя из контура теплообменника в обоих коллекторах предусмотрены резьбовые конические пробки М8х1 по DIN 906. Присоединение трубопроводов теплоносителя - резьбовое. (G1/2; ДУ15).

Примечание: Изготовитель может вносить в конструкцию изделий изменения, не ухудшающие их потребительских качеств и не учтенных в настоящем паспорте.

Корпус воздухонагревателя изготовлен из оцинкованного стального листа.

Схема подключения

При подключении трубопроводов энергоносителя возможно использование двух схем

Противоточное подключение –обеспечивает максимальную мощность, но менее морозоустойчиво.

Прямоточное              подключение      –обеспечивает              большую морозоустойчивость, но дает несколько пониженную мощность.

ВНИМАНИЕ! Для использования теплообменника в качестве охладителя рекомендуется противоточная схема его подключения.
