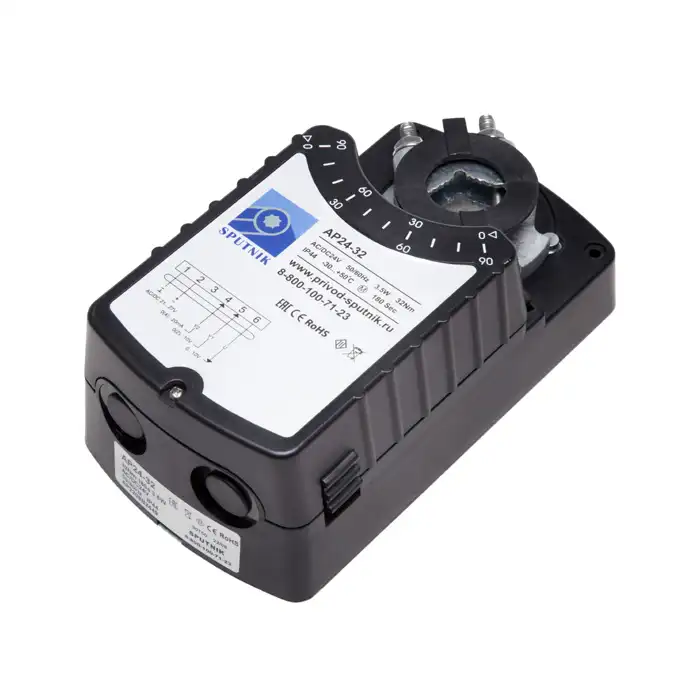

Электроприводы SPUTNIK AP24-32

Описание

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

Характеристики

• Управление аналоговое (пропорциональное).
• Напряжение питания 24 В, управление 0(2)…10В, 0(4)…20мА
• Крутящий момент 32 Нм
• Возможно взрывозащищенное исполнение.

Принцип действия
При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала.

На плате привода под верхней крышкой находится переключатель, тумблер 1 которого производит смену направления вращения: «ON» – по часовой стрелке; «OFF» – против часовой стрелки. Тумблер 2 производит переключение диапазона величины управляющего сигнала: «ON» – 0…10В или 0…20мА; «OFF» – 2…10В или 4…20мА.

Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10…20 мм или квадратного сечения 10…16 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.

Сигнализация положений
Электропривод содержит два встроенных переключателя, которые могут устанавливаться на различный угол сигнализации. Промежуточное положение определяется по механическому указателю.

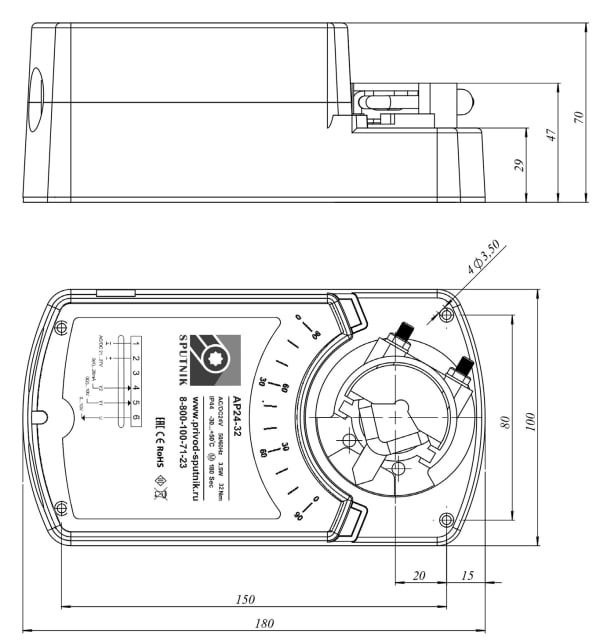

Схема
