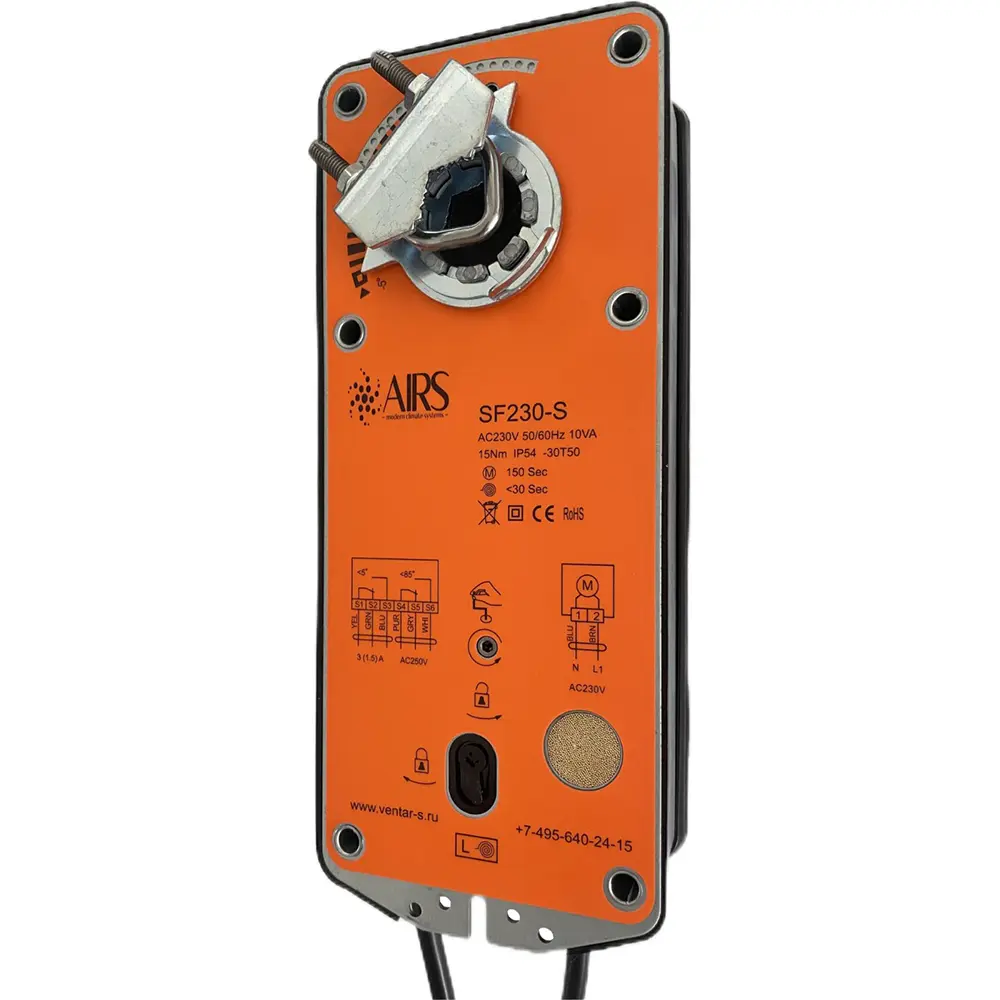

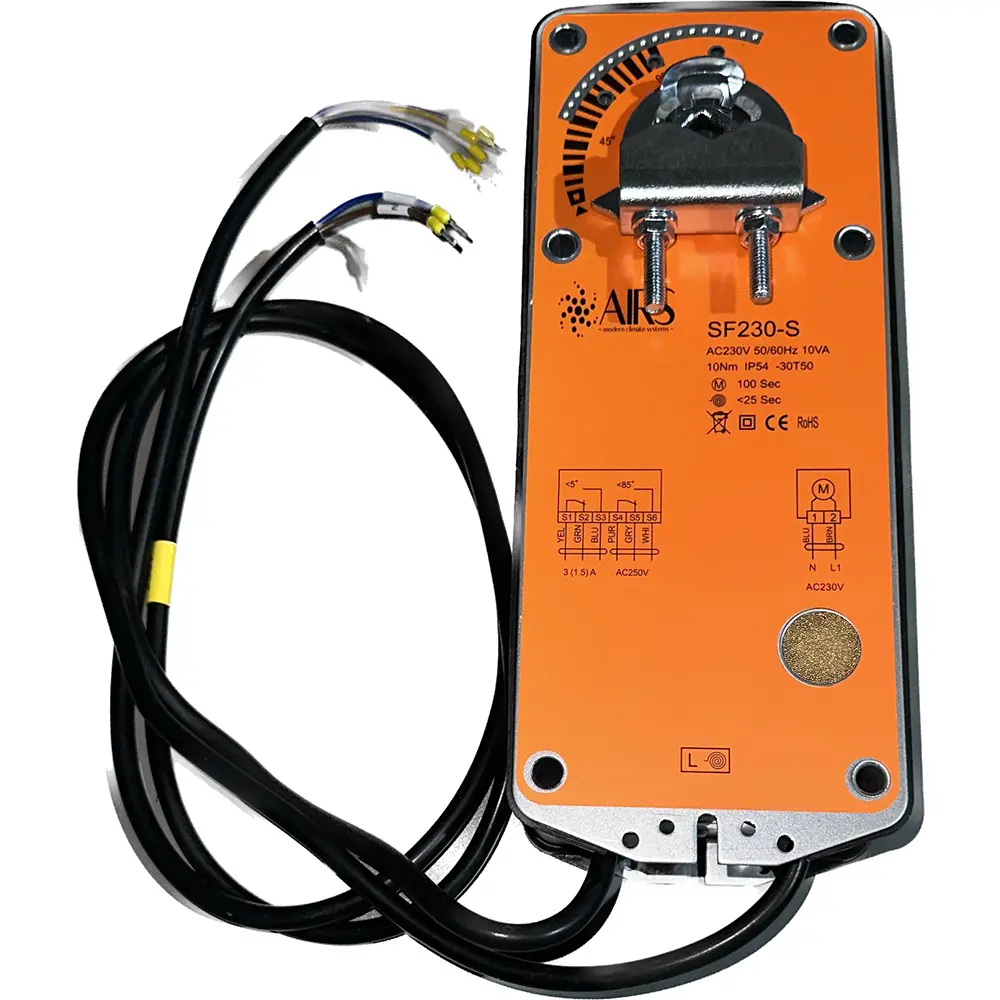

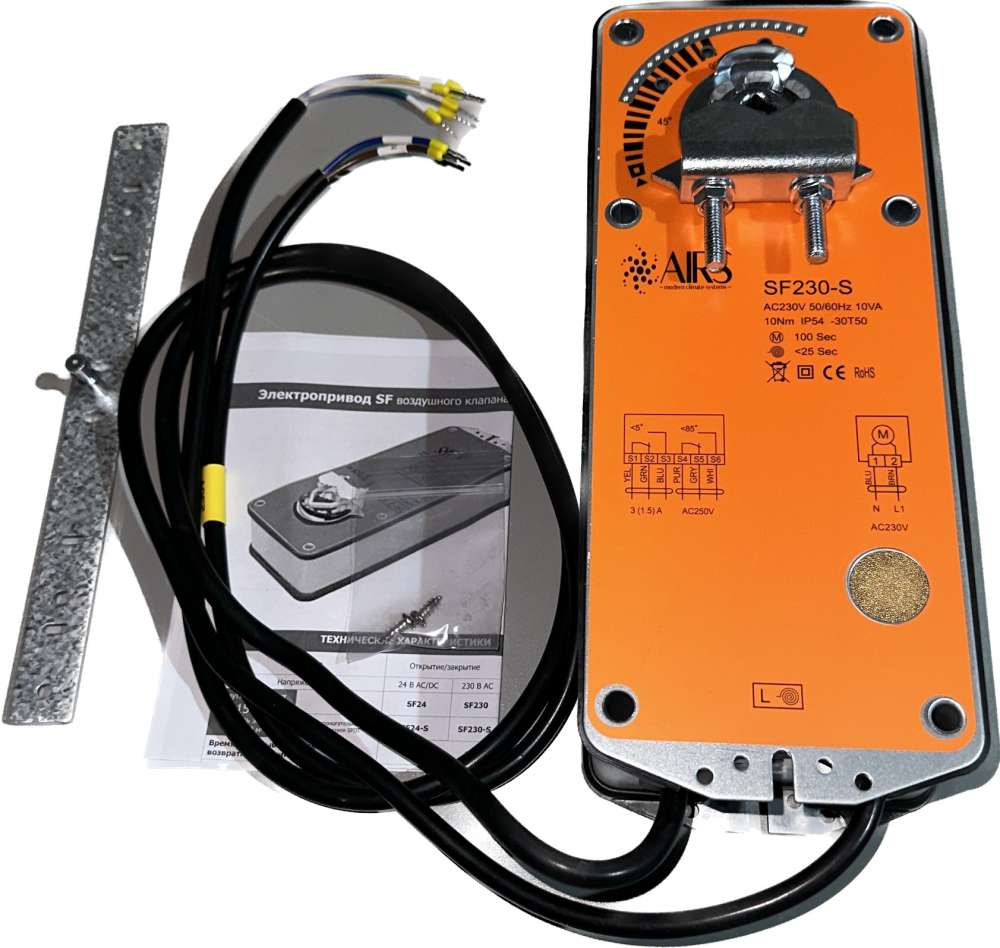

Электропривод AIRS SF230-S

Описание

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

• Электропривод с возвратной пружиной.
• Напряжение питания 230 В
• Управление воздушными клапанами площадью до 3 м²
• Крутящий момент 15 Нм
• Возможно взрывозащищенное исполнение
• Наличие вспомогательных переключателей

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

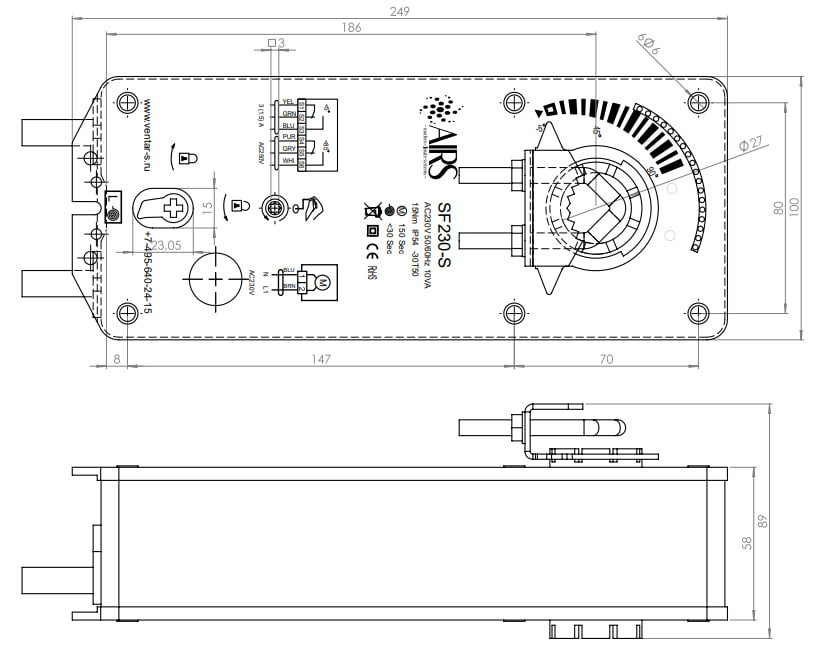

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10…19 мм или квадрат 10…16 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.

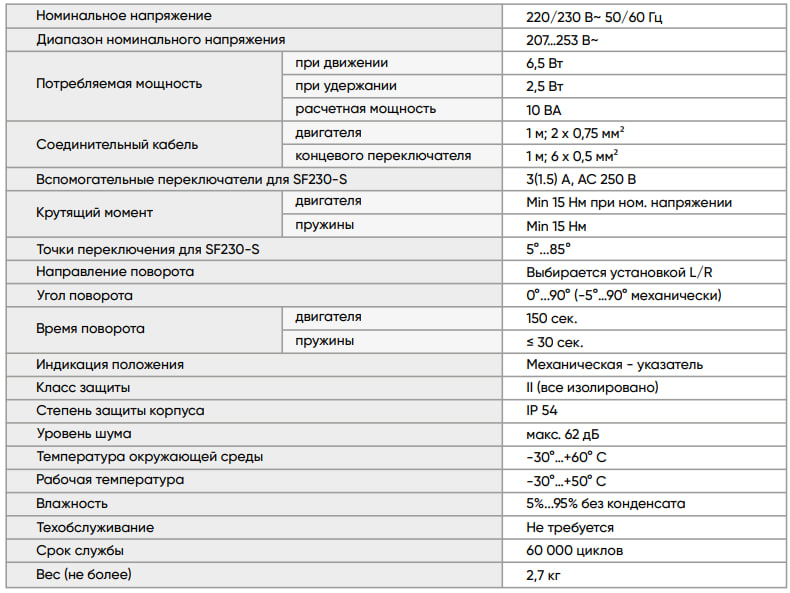

Характеристики

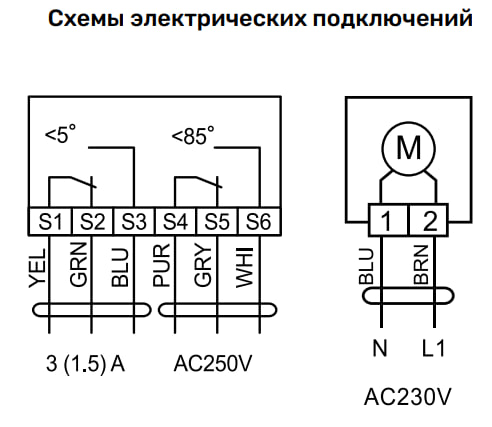

Схемы
