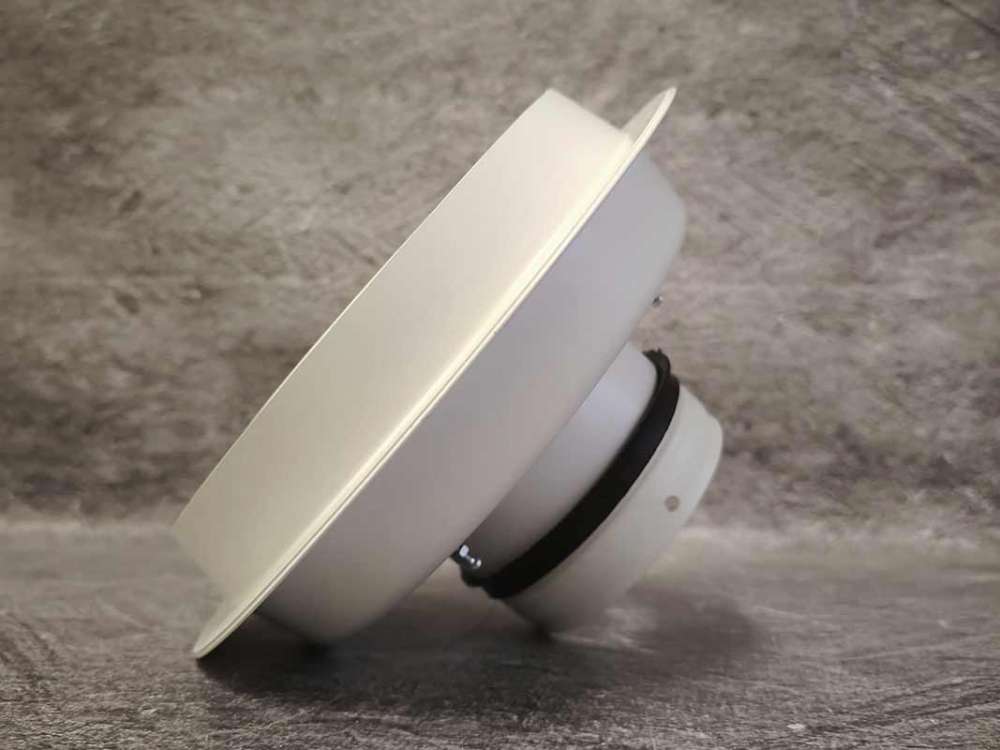

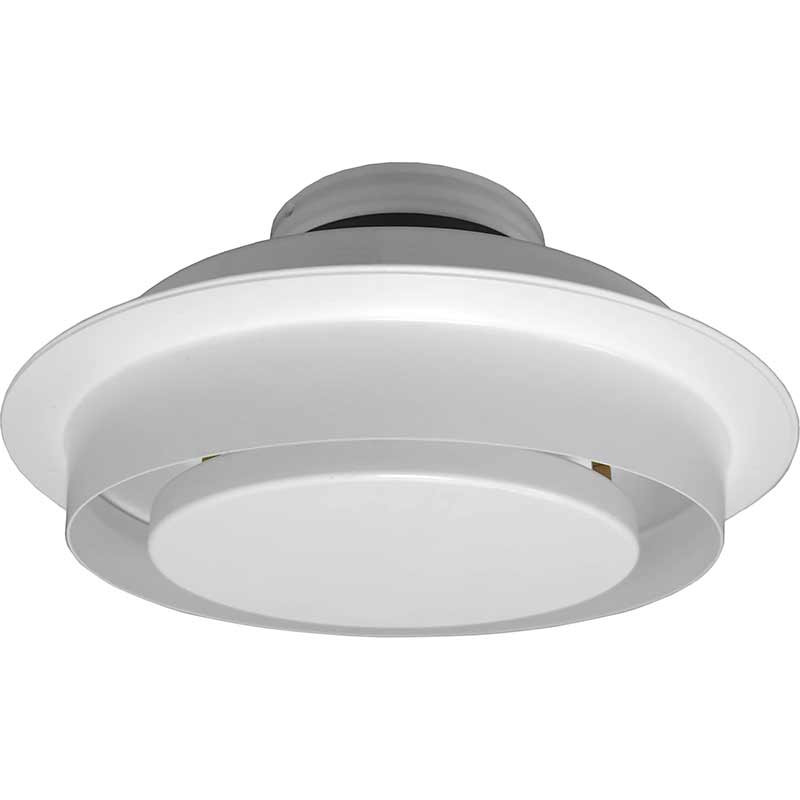

Круглый щелевой диффузор для гипсокартона ACD-МК

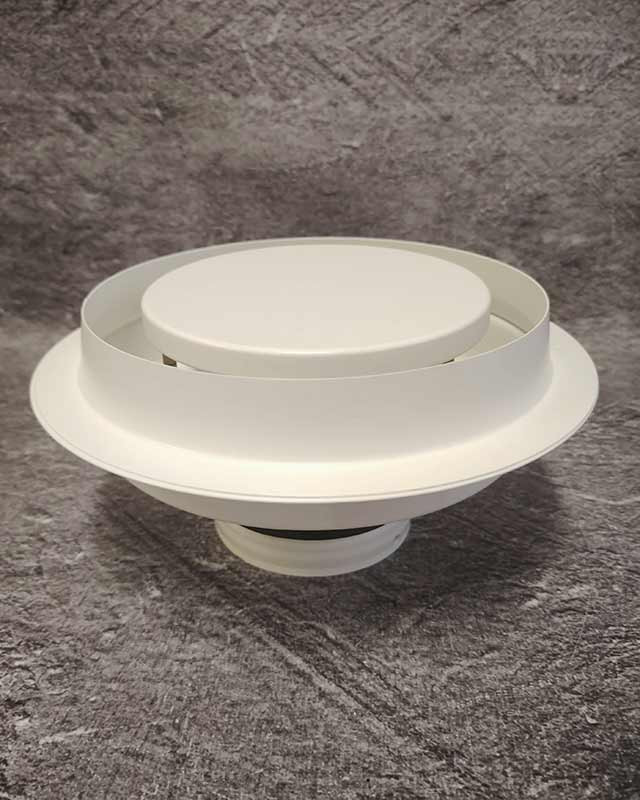

Теневой вентиляционный диффузор ACD предназначен для установки в навесной потолок из гипсокартона. Диффузор применяется как для притока с вертикальной подачей воздуха, так и для вытяжки.

Особенности диффузора

• Типоразмеры 100, 125, 160, 200 соответствуют диаметру подводящего воздуховода
• Варианты установки под 1 или 2 слоя ГКЛ толщиной 9,5 или 12,5 мм
• Лицевая панель крашеная или под декоративную вставку
• Скрытый монтаж. После установки диффузора остаются видимыми только щель и лицевая панель, что соответствует тенденциям современного интерьера – минимализм
• Возможность подключения к воздуховоду напрямую с помощью монтажного кольца (МК) или посредством адаптера (КСД)

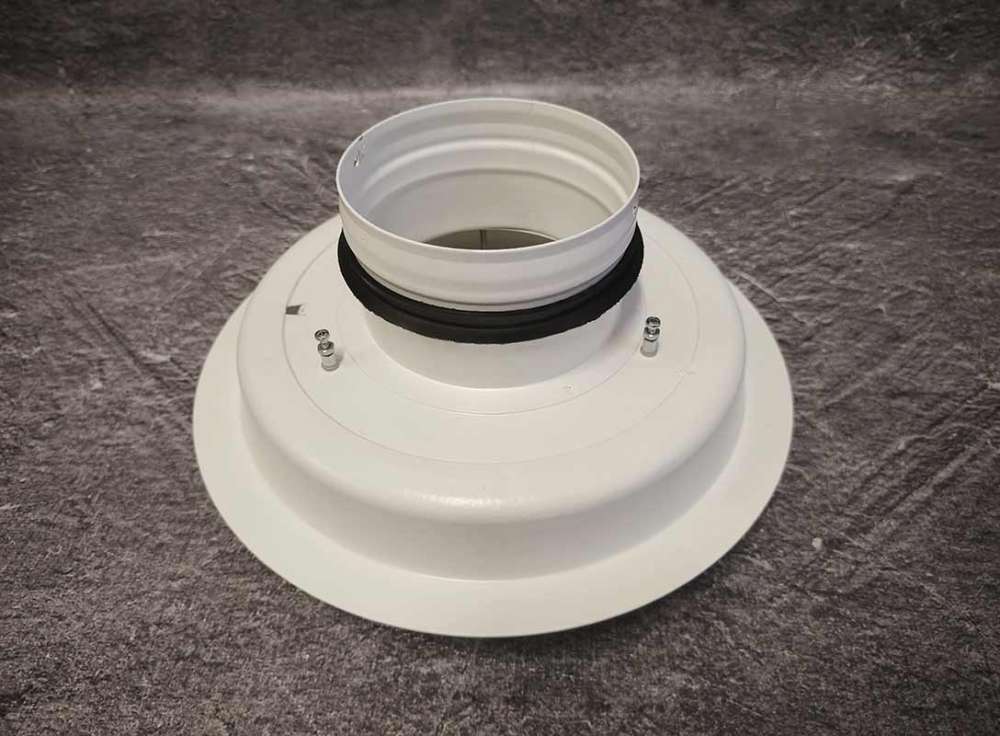

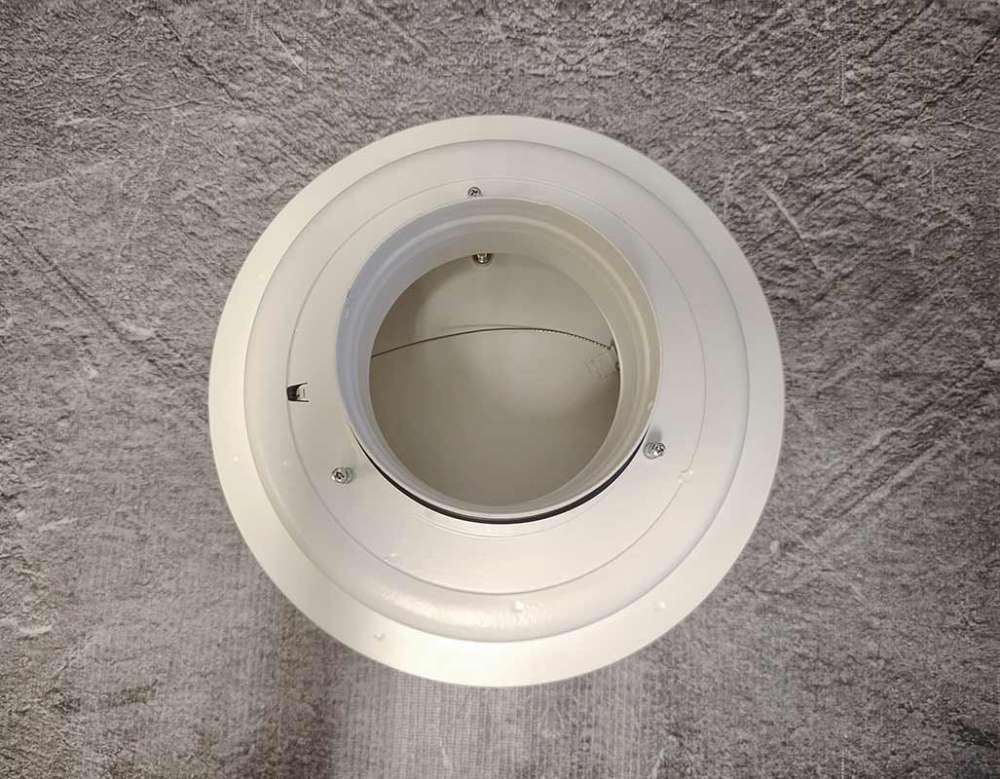

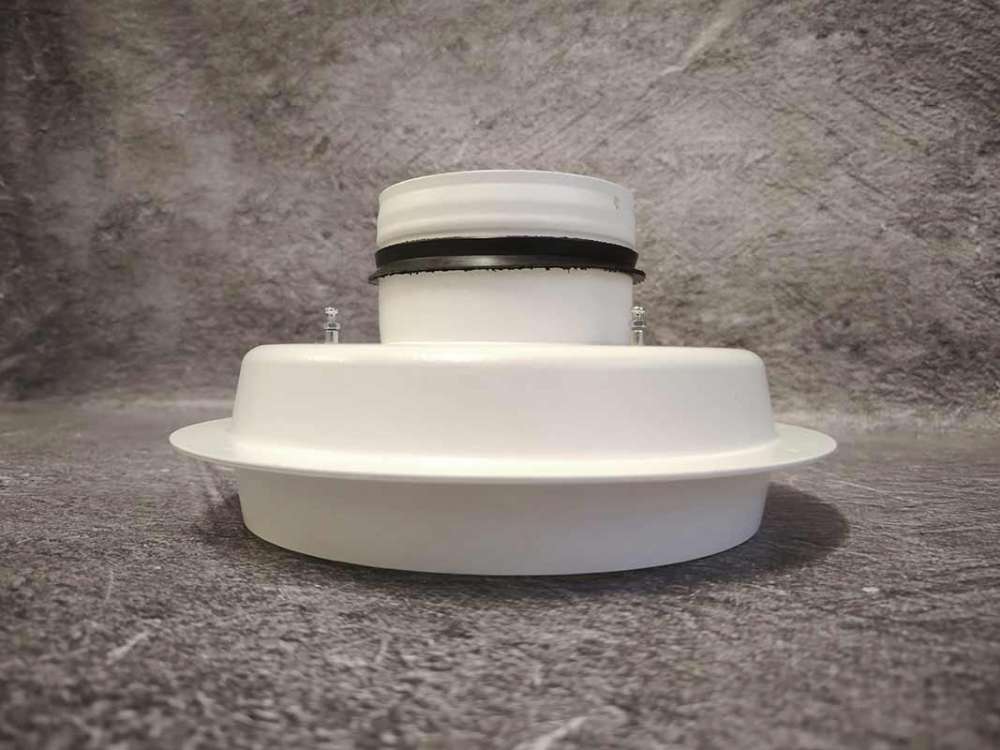

• Адаптер (КСД) для подключения к воздуховоду поставляется в сборе с диффузором. Специально разработанная конструкция позволяет добиться минимального занижения потолков до 106 мм

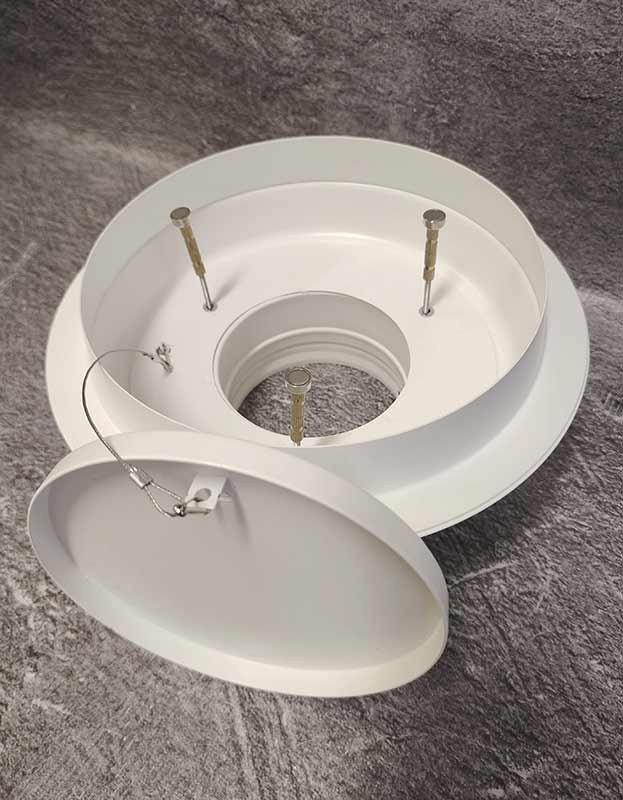

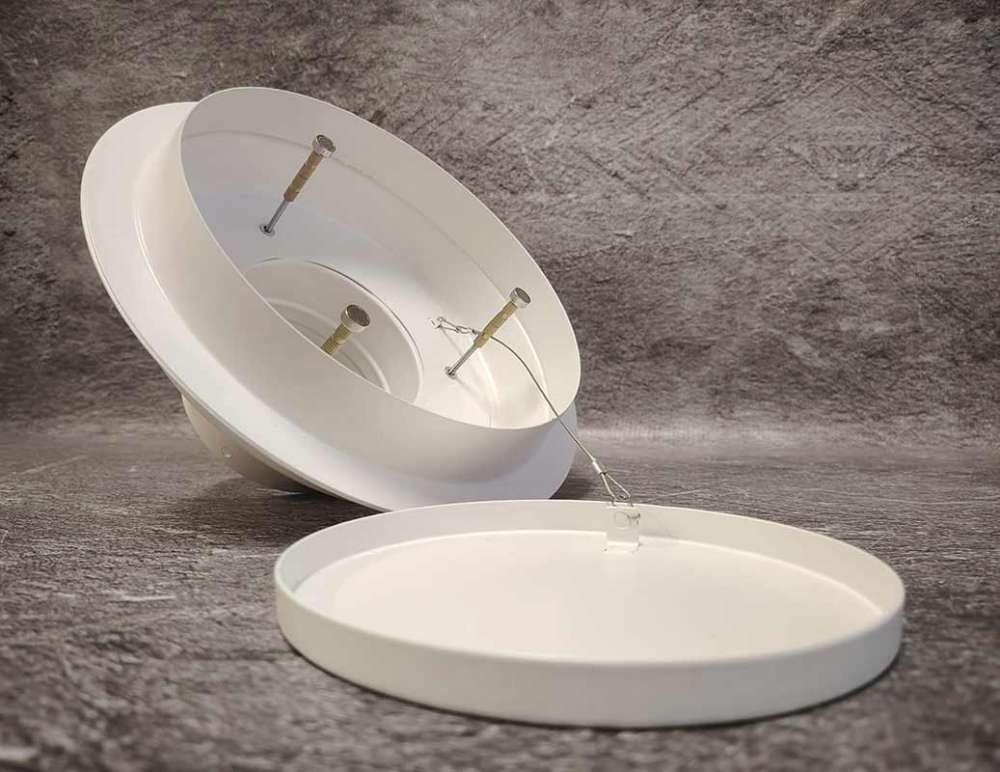

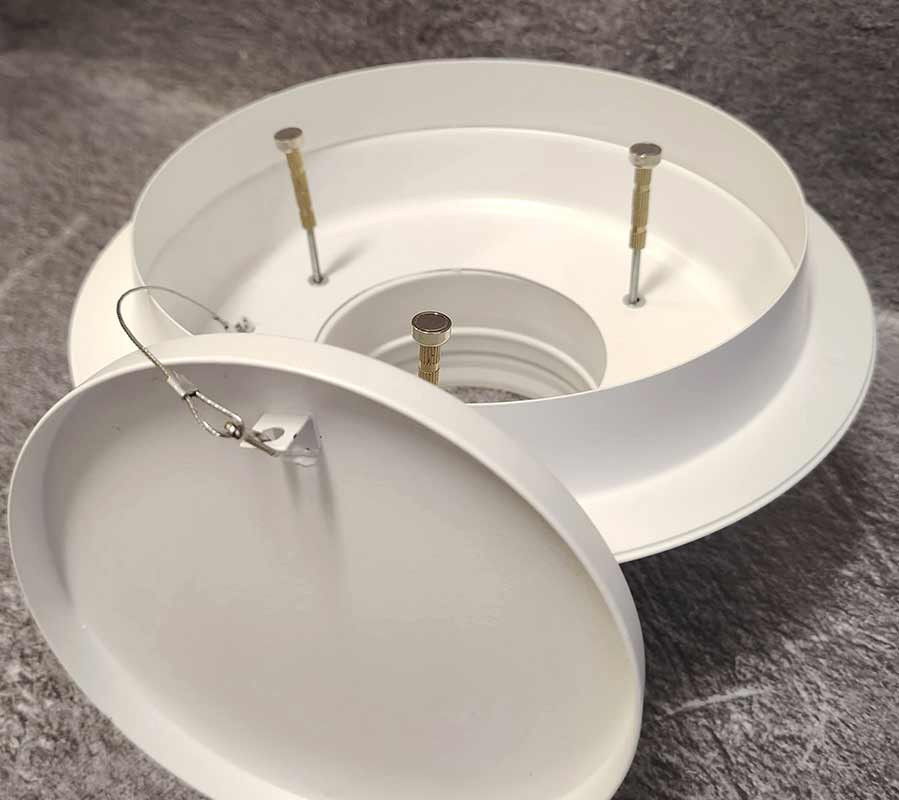

• Съемная лицевая панель на мощных магнитах и страховочный трос придают надежность конструкции
• Возможность комплектации клапаном расхода для регулировки объема подаваемого воздуха
• Покрытие диффузора порошковая полиэфирная эмаль RAL 9016M (цвет белый матовый), оттенок цвета специально подобран под цвет белого матового полотна. Адаптер поставляет без покрытия. По запросу возможно покрытие в любой цвет по каталогу RAL как диффузора, так и адаптера
• Материал изготовления – оцинкованная сталь 0,9 мм

Конструкция диффузора ACD
с уменьшенной камерой статического давления с круглой врезкой КСД-У

Габаритно-посадочные размеры диффузора ACD
с монтажным кольцом (МК)

Габаритно-посадочные размеры диффузора ACD
с камерой статического давления стандартной конфигурации КСД

Габаритно-посадочные размеры диффузора ACD
с уменьшенной камерой статического давления с круглой врезкой КСД-У

Габаритно-посадочные размеры диффузора ACD
с уменьшенной камерой статического давления с овальной врезкой КСД-У-О

Габаритно-посадочные размеры диффузора ACD
с уменьшенной камерой статического давления с прямоугольной врезкой КСД-У-П

Результаты гидрогазодинамического моделирования на примере диффузора ACD-160 при подаче 100 м3/ч

Максимальные показатели производительности диффузора ACD
в зависимости от генерируемого шума

Характеристики диффузора ACD в зависимости от скорости подаваемого воздуха

Уровень звуковой мощности и падение давления

Дальнобойность приточной струи

Схема монтажа диффузора ACD

Последовательность монтажа диффузора ACD

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
