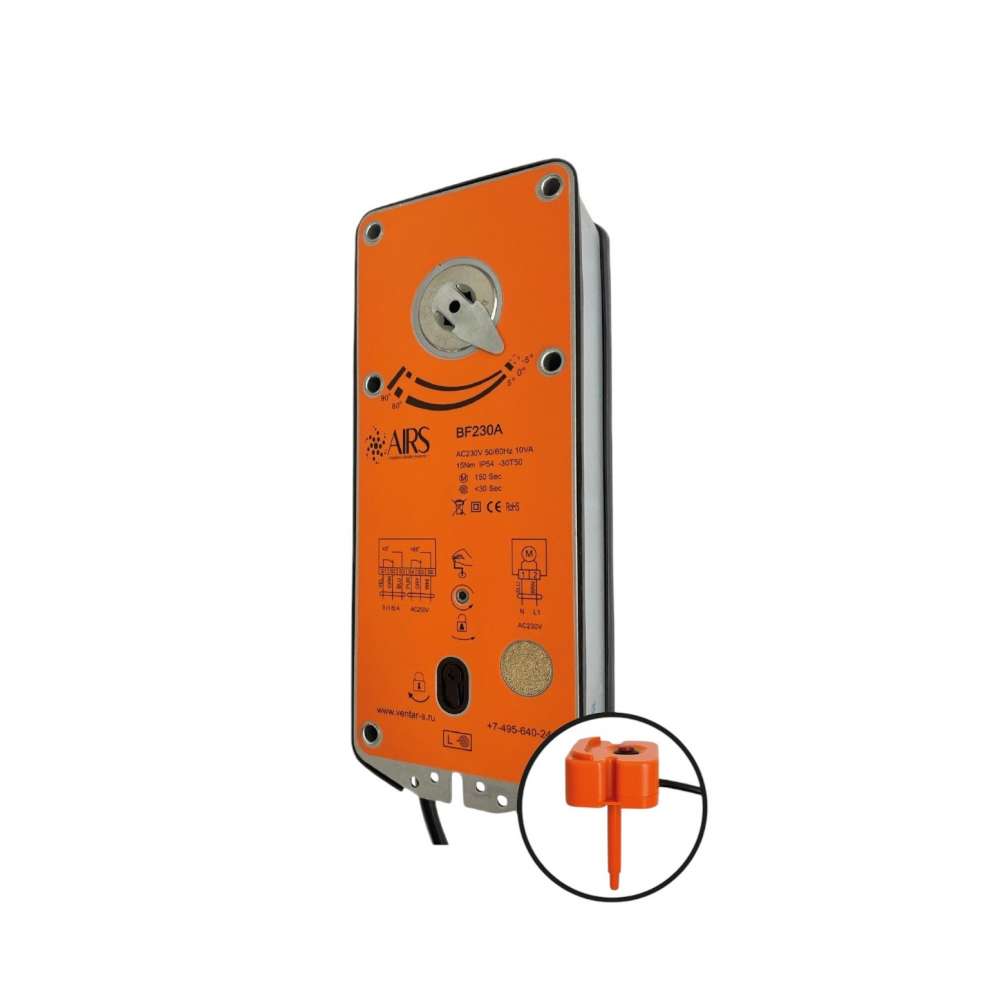

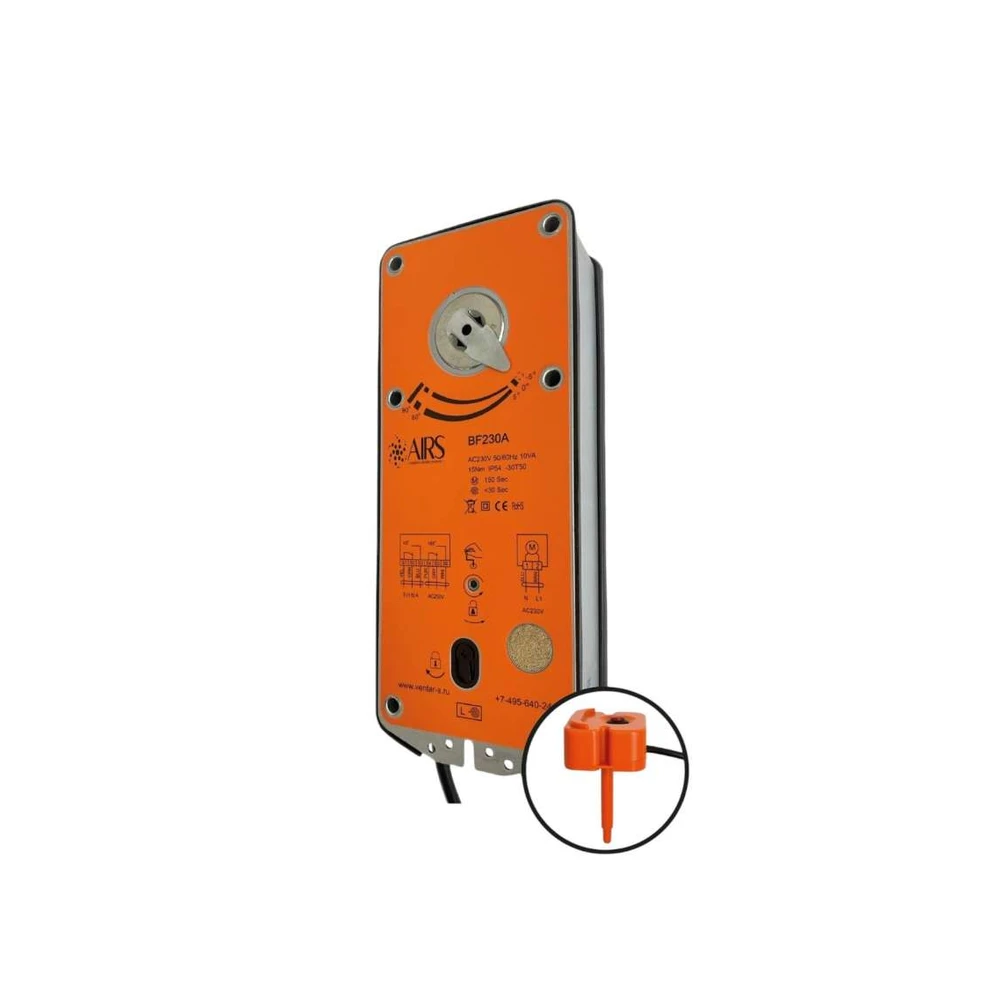

Электропривод AIRS BF230A-T

Описание

Электропривод предназначен для управления огнезадерживающими клапанами и клапанами дымоудаления, установленных в системах общеобменной вентиляции, кондиционирования и системах противопожарной вентиляции.

• Управление: открыто/закрыто
• Напряжение питания 230 В
• Управление огнезадерживающими клапанами и клапанами дымоудаления площадью до 3 м²
• Крутящий момент 15 Нм

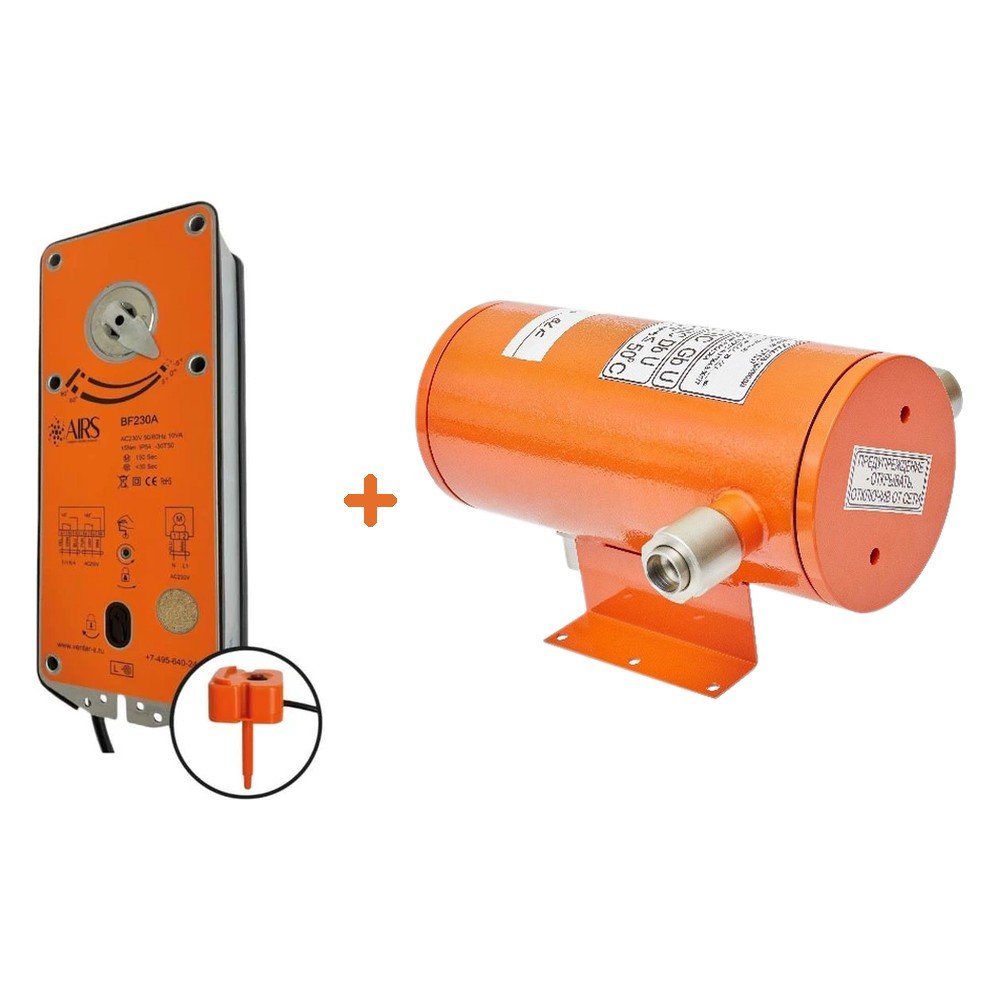

• Возможно взрывозащищенное исполнение
• Наличие терморазмыкающего устройства

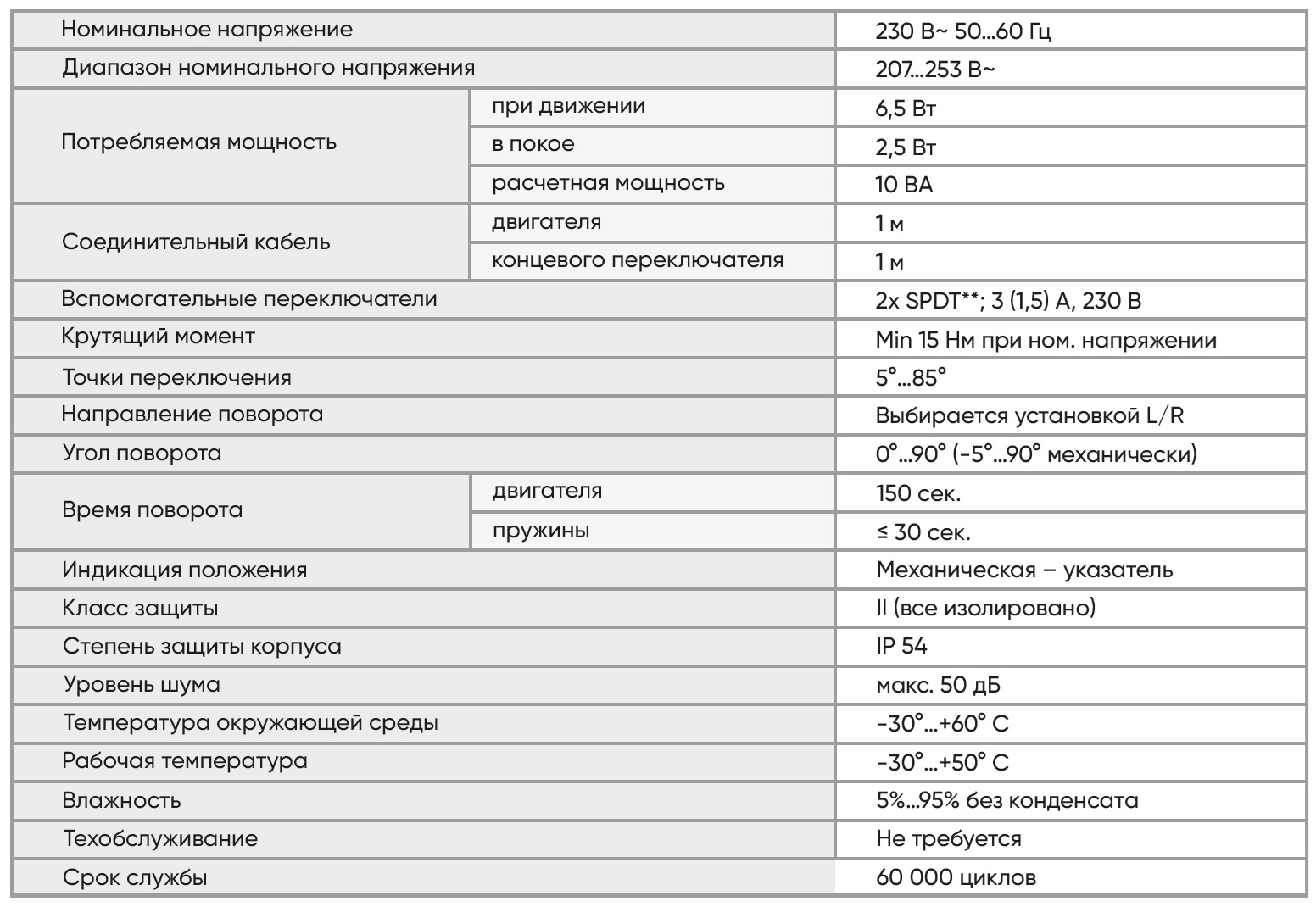

Характеристики

Принцип действия

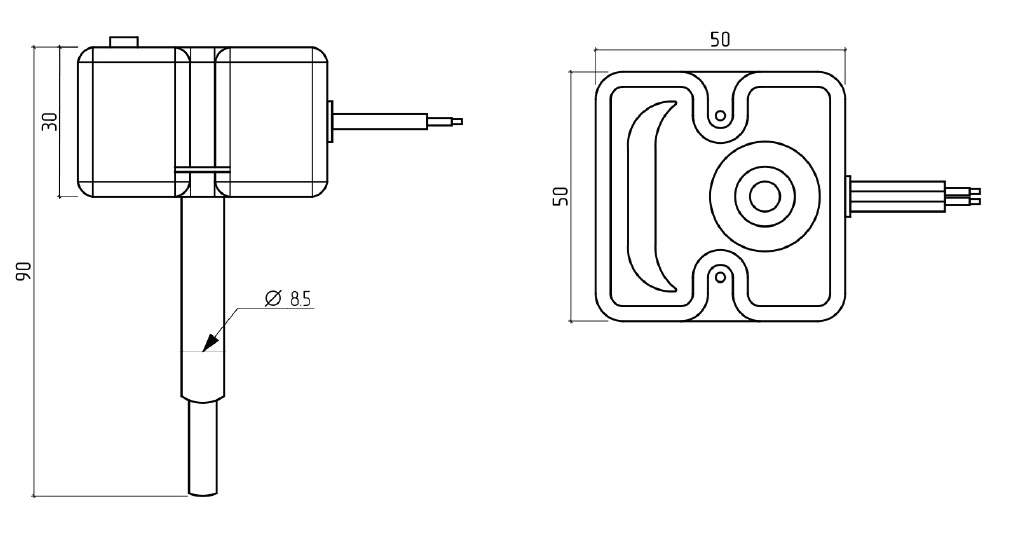

При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение. Терморазмыкающее устройство срабатывает при 72° С, размыкает цепь и привод возвращается в охранное положение. ТРУ является контрольным узлом дублирующего действия и без прямого огневого воздействия может использоваться многократно. Конструкция ТРУ имеет кнопку ручной проверки работоспособности клапана, значительно облегчающую периодический регламентный контроль его работоспособности.

Монтаж

Электропривод устанавливается на клапан с квадратным приводным валом размером 12мм и закрепляется через крепежные отверстия ø6мм к корпусу клапана.

Сигнализация положений

Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 90° Промежуточное положение определяется по механическому указателю. Ручное управление Возможно ручное управление приводом, а также фиксирование его в любом положении. Управление осуществляется прилагаемым в комплекте ключом.

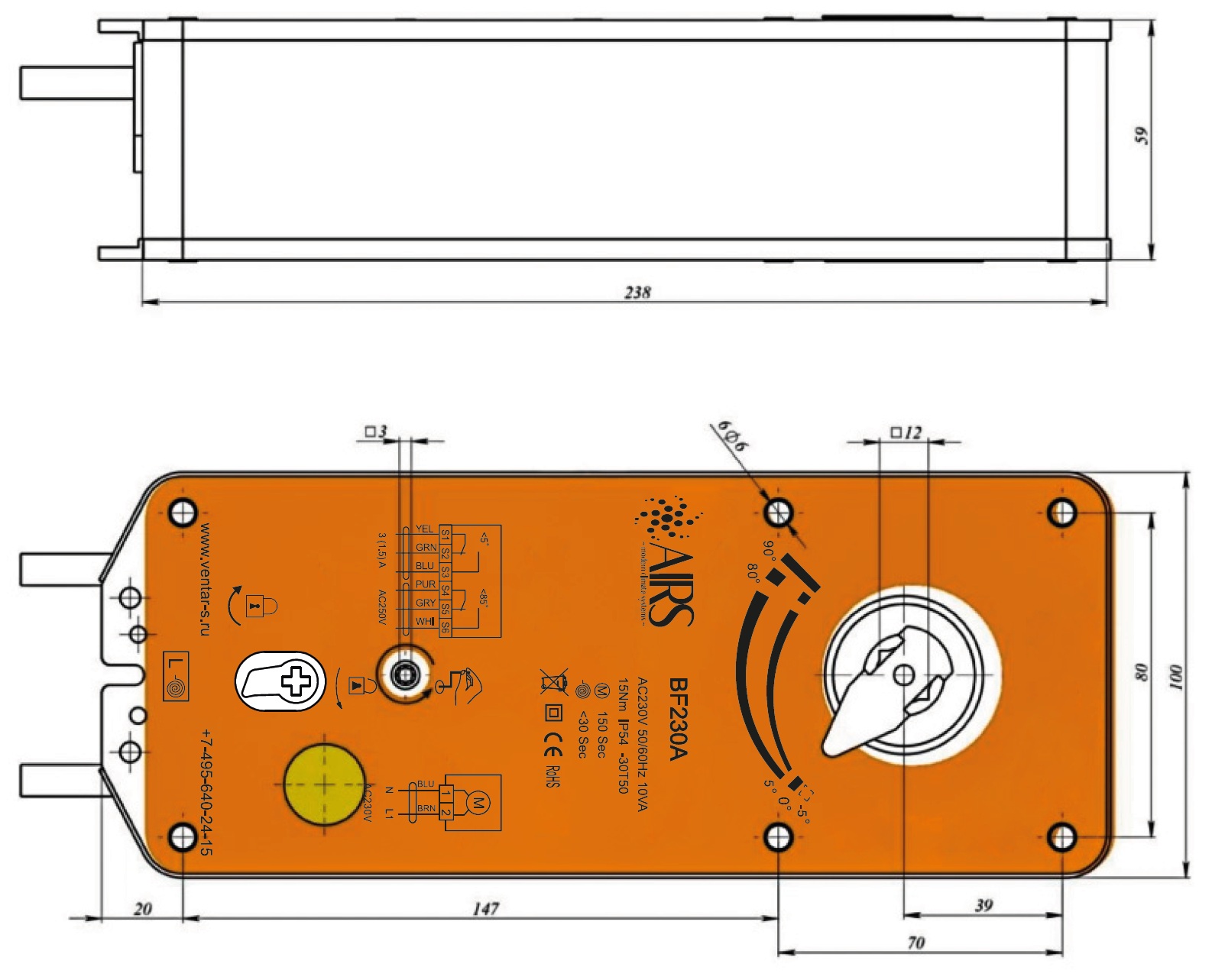

Чертёж размеров

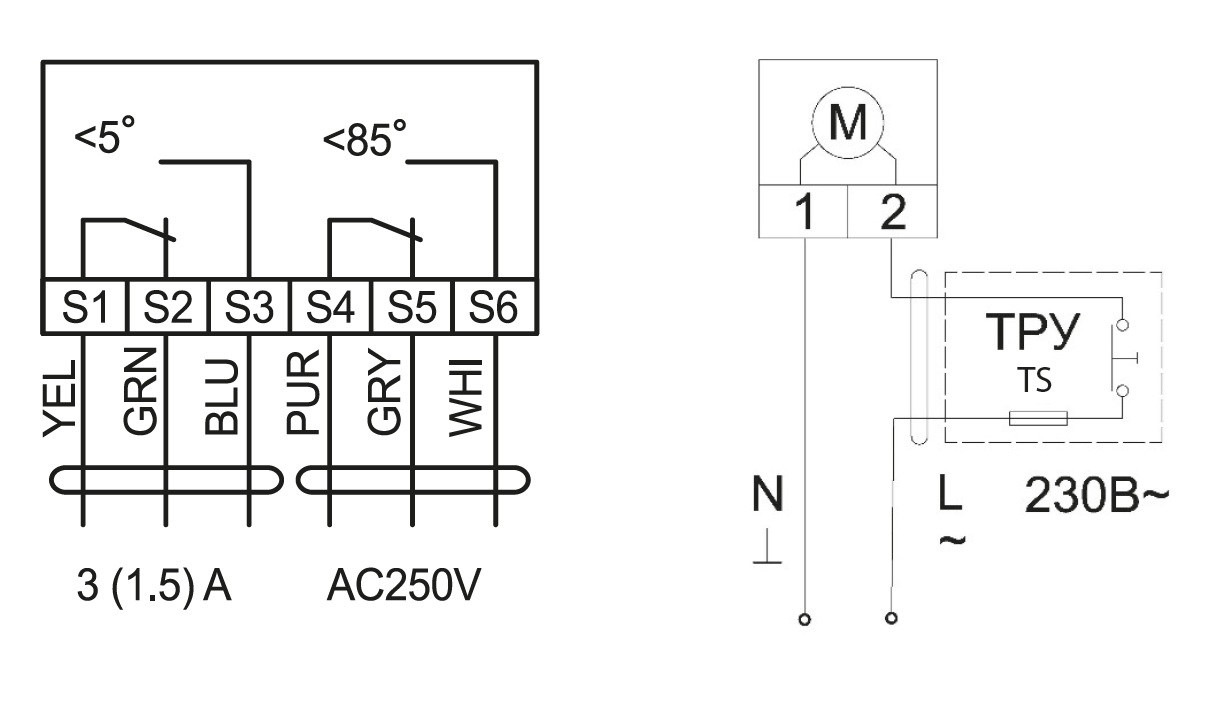

Схемы электрических подключений

Аналоги

AIRS BF230A изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo BF230, BVM BLF230-15, Nanotek BF230B.
