Электропривод AIRS BF24A

Описание

Электропривод предназначен для управления огнезадерживающими клапанами и клапанами дымоудаления, установленных в системах общеобменной вентиляции, кондиционирования и системах противопожарной вентиляции.

• Управление: открыто/закрыто
• Напряжение питания 24 В
• Управление огнезадерживающими клапанами площадью до 3 м²
• Крутящий момент 15 Нм

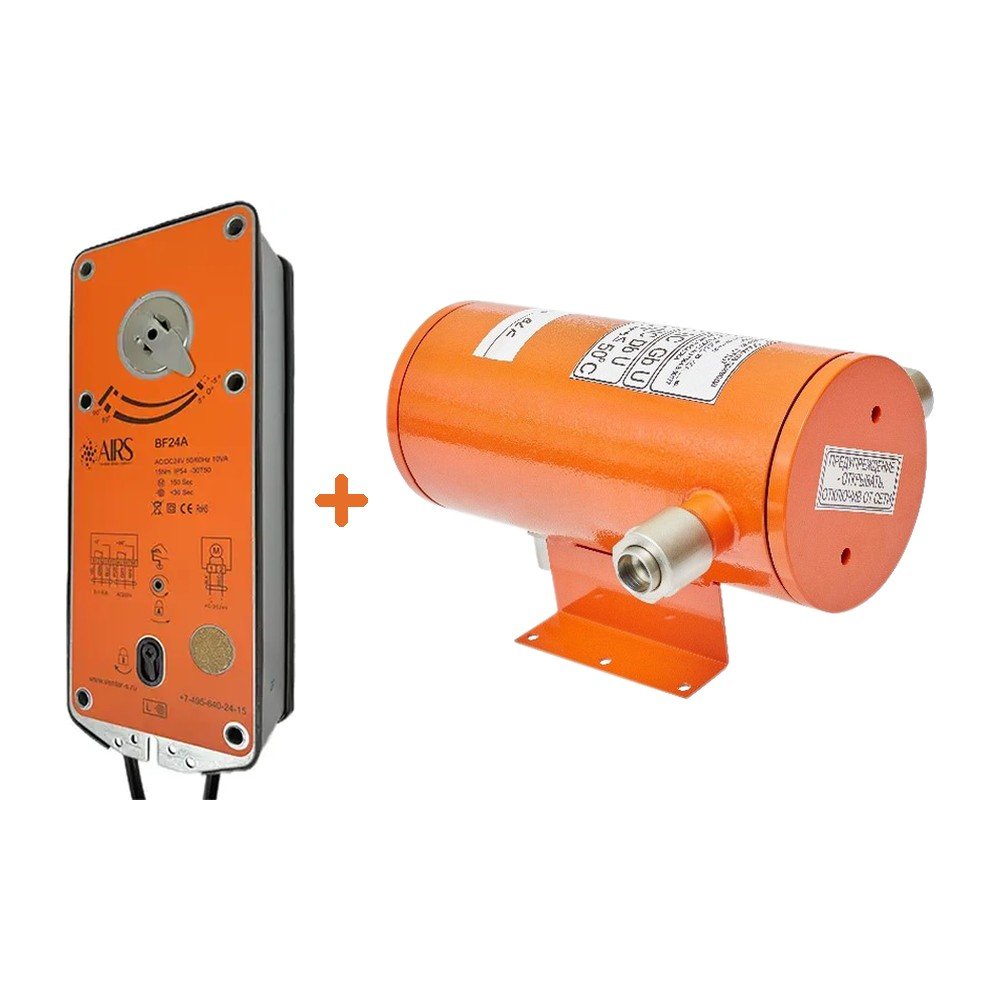

• Возможно взрывозащищенное исполнение

Характеристики

Принцип действия

При подаче питания происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи питания вал сохраняет свое положение.

Монтаж

Электропривод устанавливается на клапан с квадратным приводным валом размером 12 мм и закрепляется через крепежные отверстия ø6 мм к корпусу клапана

Сигнализация положений

Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 90° Промежуточное положение определяется по механическому указателю. Ручное управление Возможно ручное управление приводом, а также фиксирование его в любом положении. Управление осуществляется прилагаемым в комплекте ключом.

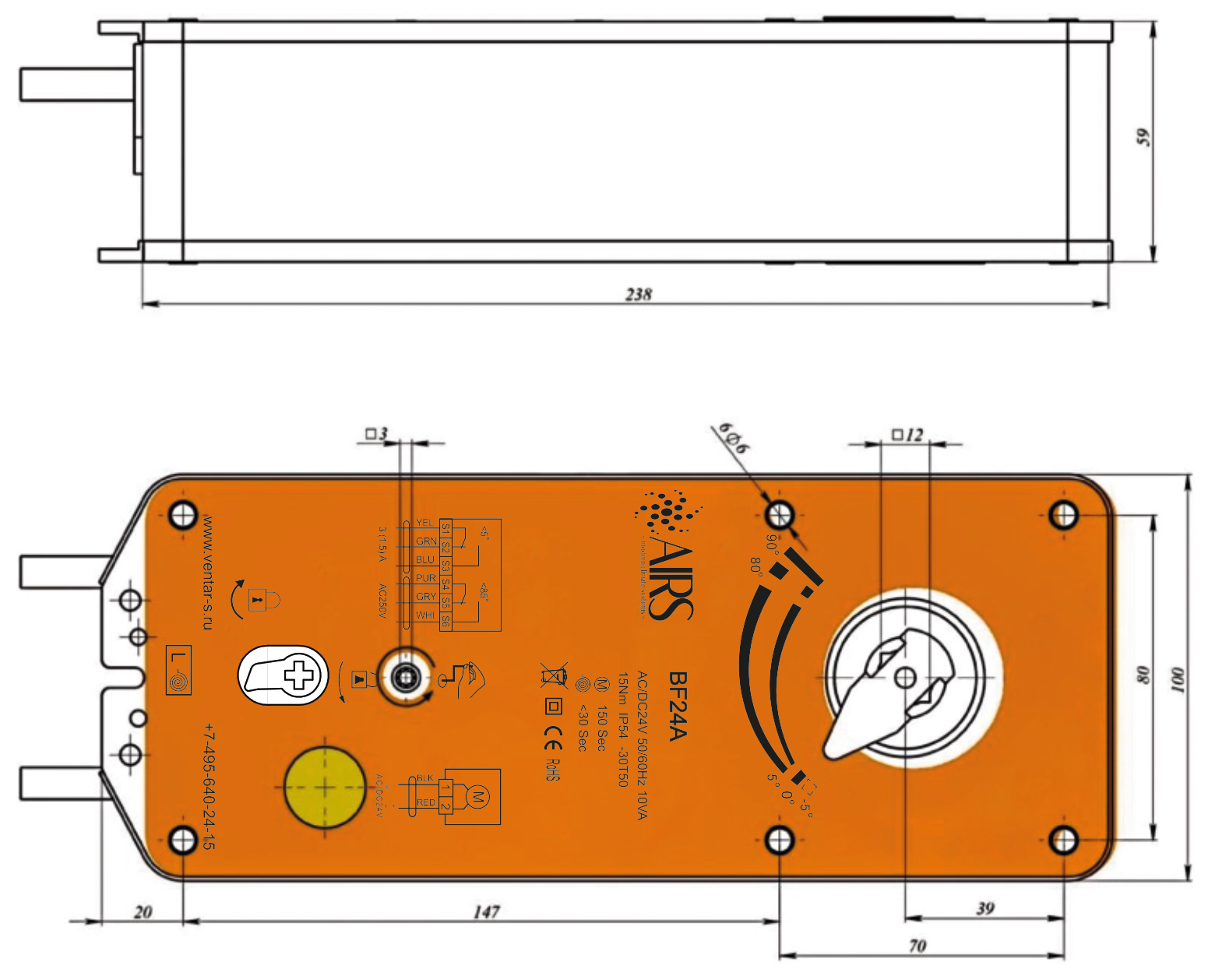

Чертёж размеров

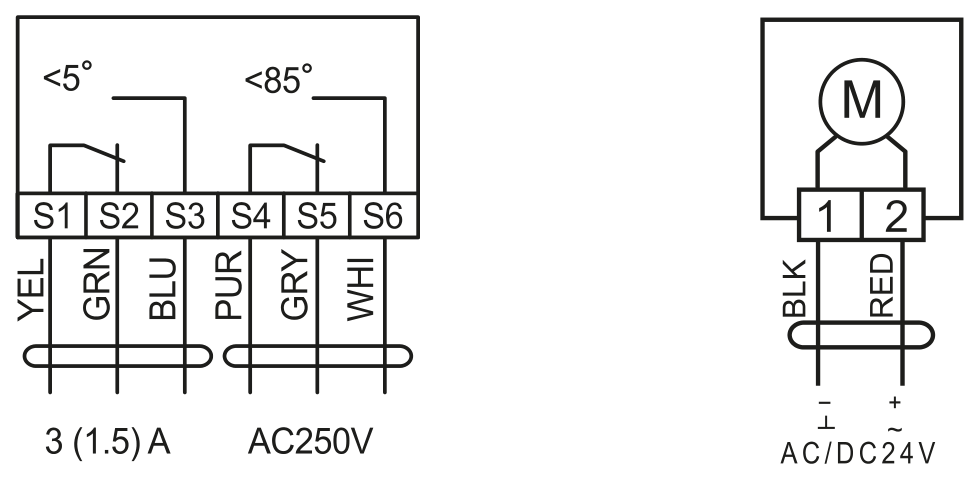

Схемы электрических подключений

Аналоги

AIRS BF24A изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo BF, BVM BLF24-15, Nanotek BF24B, Hoocon SA15FU24-DST.
