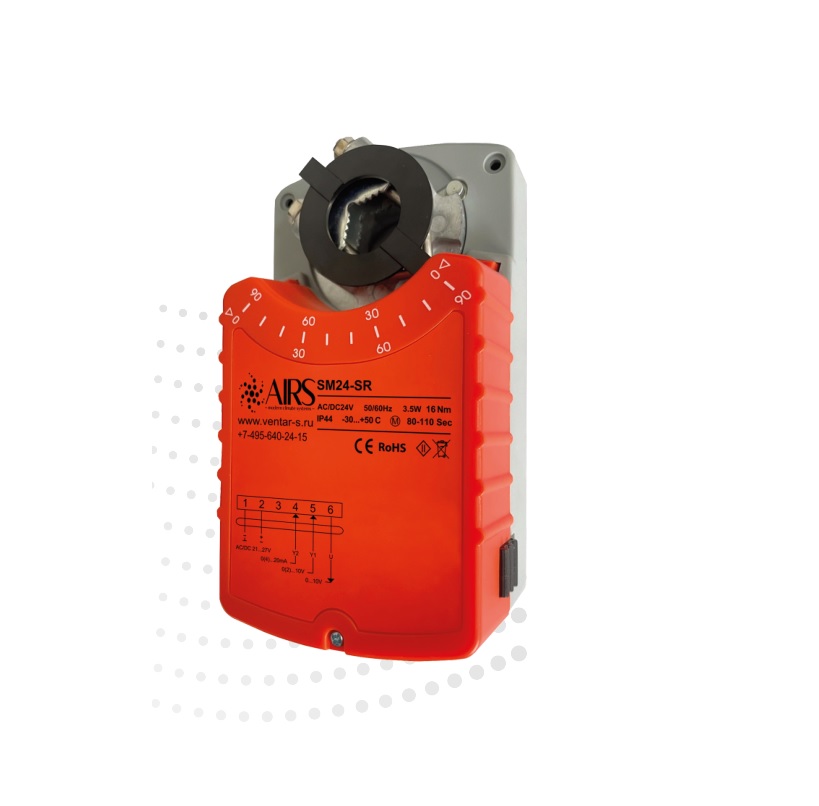

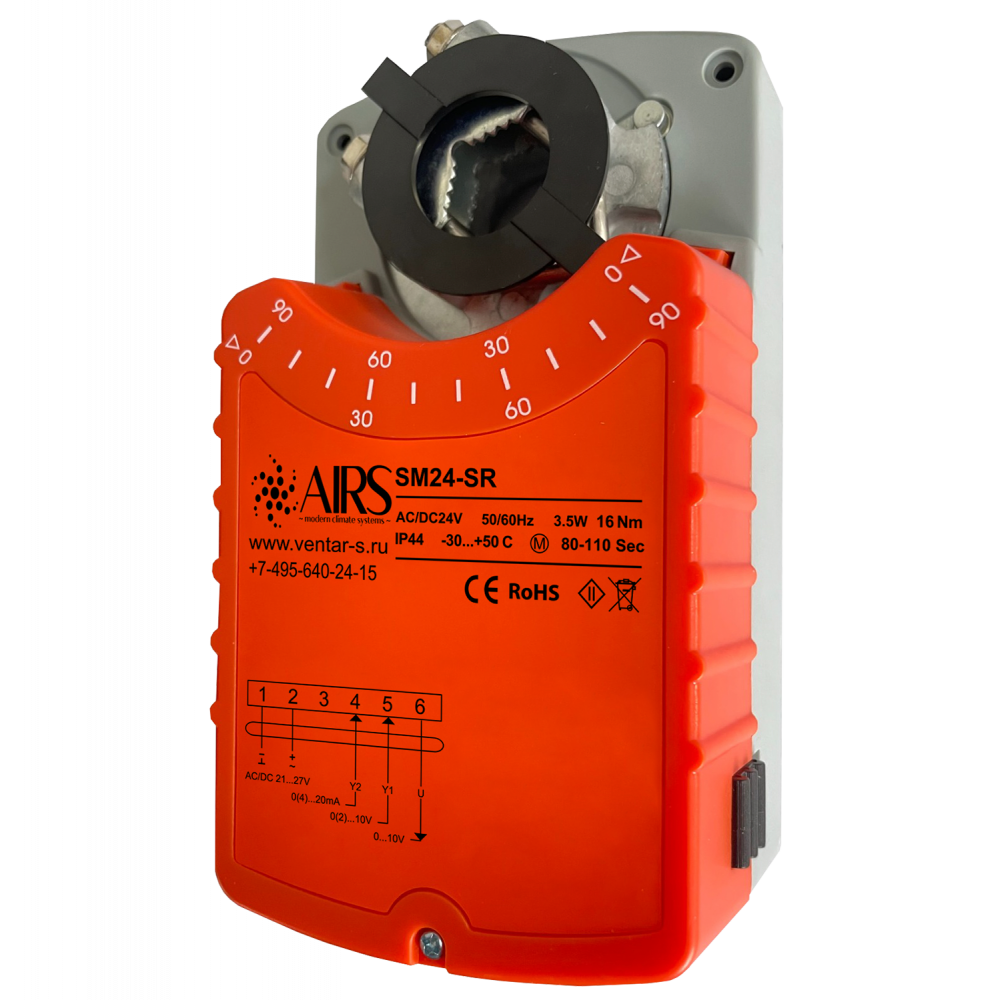

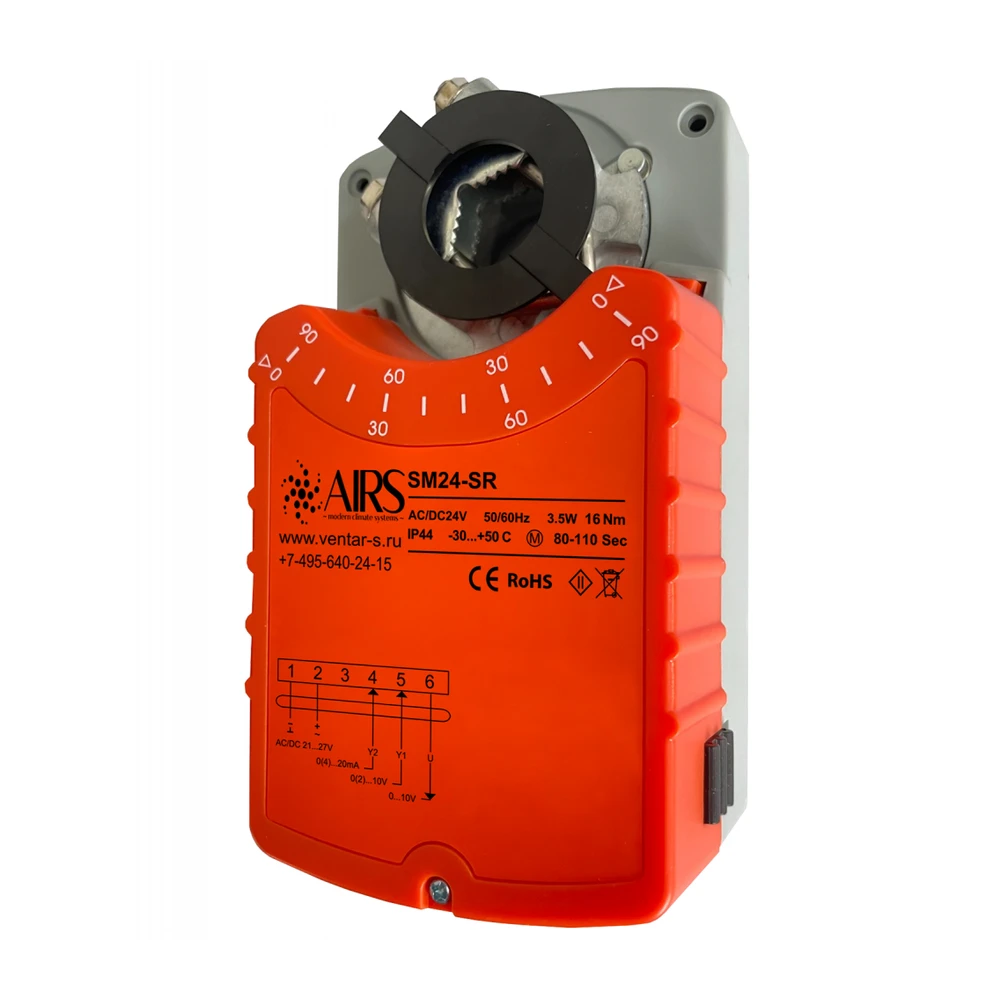

Описание
- Управление аналоговое (пропорциональное)
- Напряжение питания 24 В, управление 0(2)...10В, 0(4)...20мА
- Управление воздушными клапанами площадью до 1,5 м2

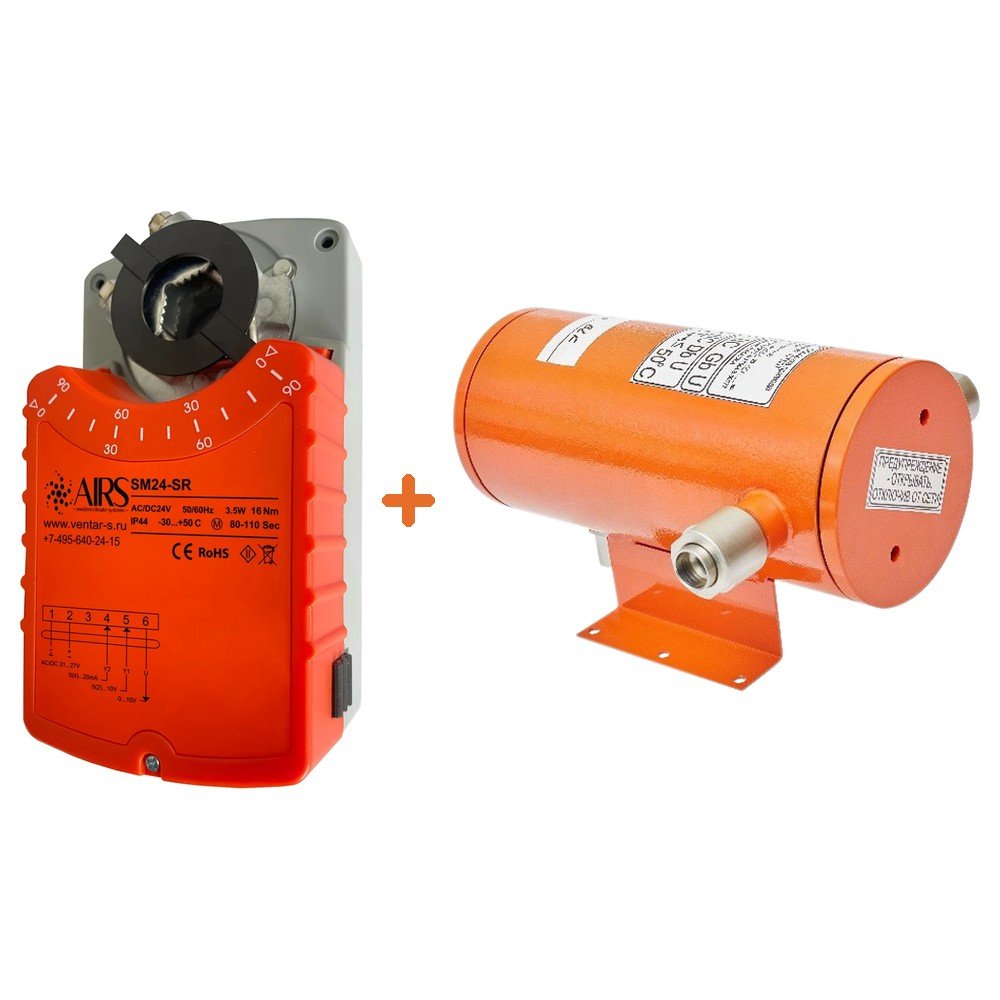

- Возможно взрывозащищенное исполнение
Принцип действия
При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала. На плате привода под верхней крышкой находится переключатель, тумблер 1 которого производит смену направления вращения: «ON» – по часовой стрелке; «OFF» – против часовой стрелки. Тумблер 2 производит переключение диапазона величины управляющего сигнала: «ON» – 0...10В или 0...20мА; «OFF» – 2...10В или 4...20мА.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10...20 мм или квадратного сечения 10...16 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.
Сигнализация положений
Промежуточное положение определяется по механическому указателю.
Схемы электрических подключений
