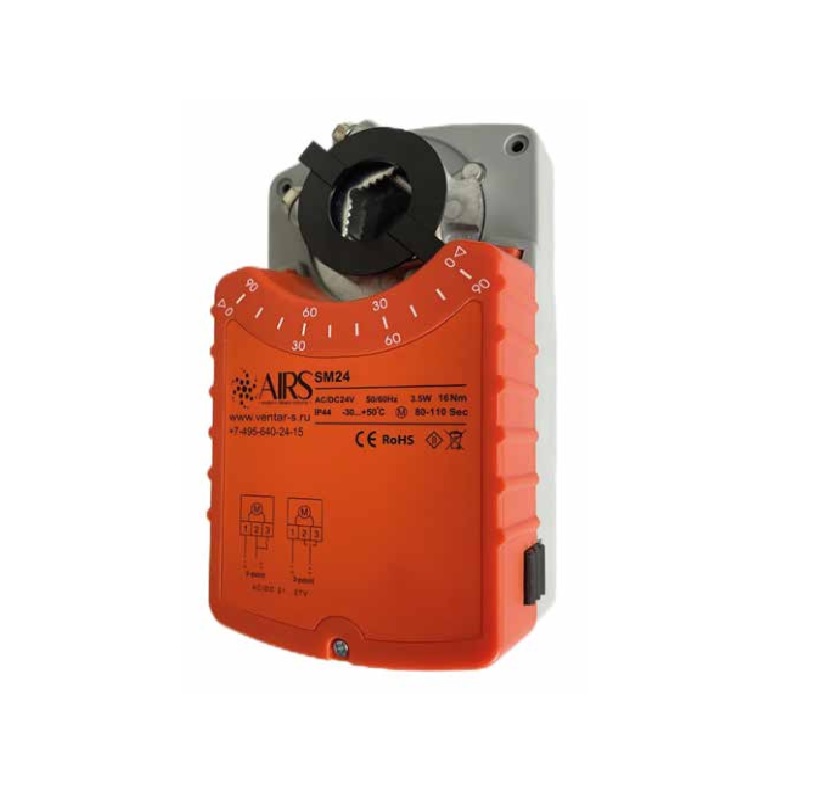

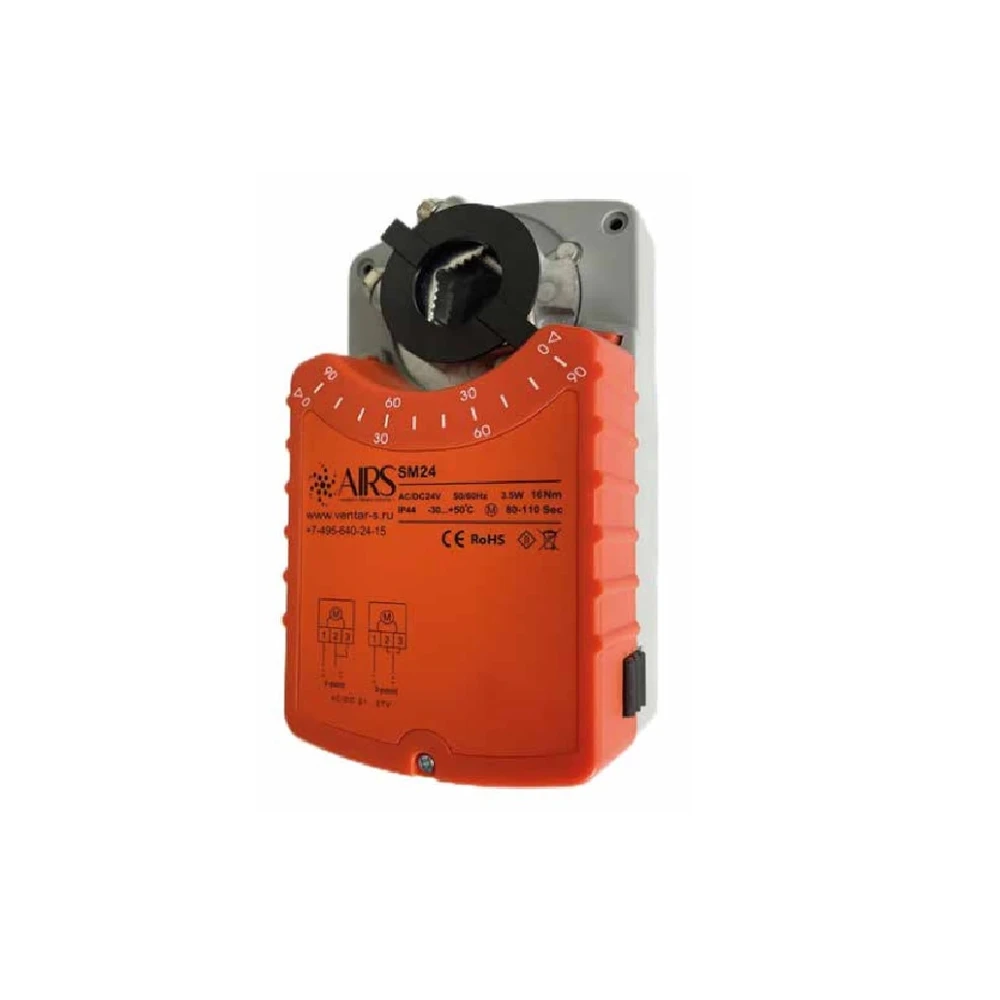

Электропривод AIRS SM24

Описание

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

• Управление 2-х, 3-х позиционное
• Напряжение питания 24 В
• Управление воздушными клапанами площадью до 3 м²
• Крутящий момент 16 Нм

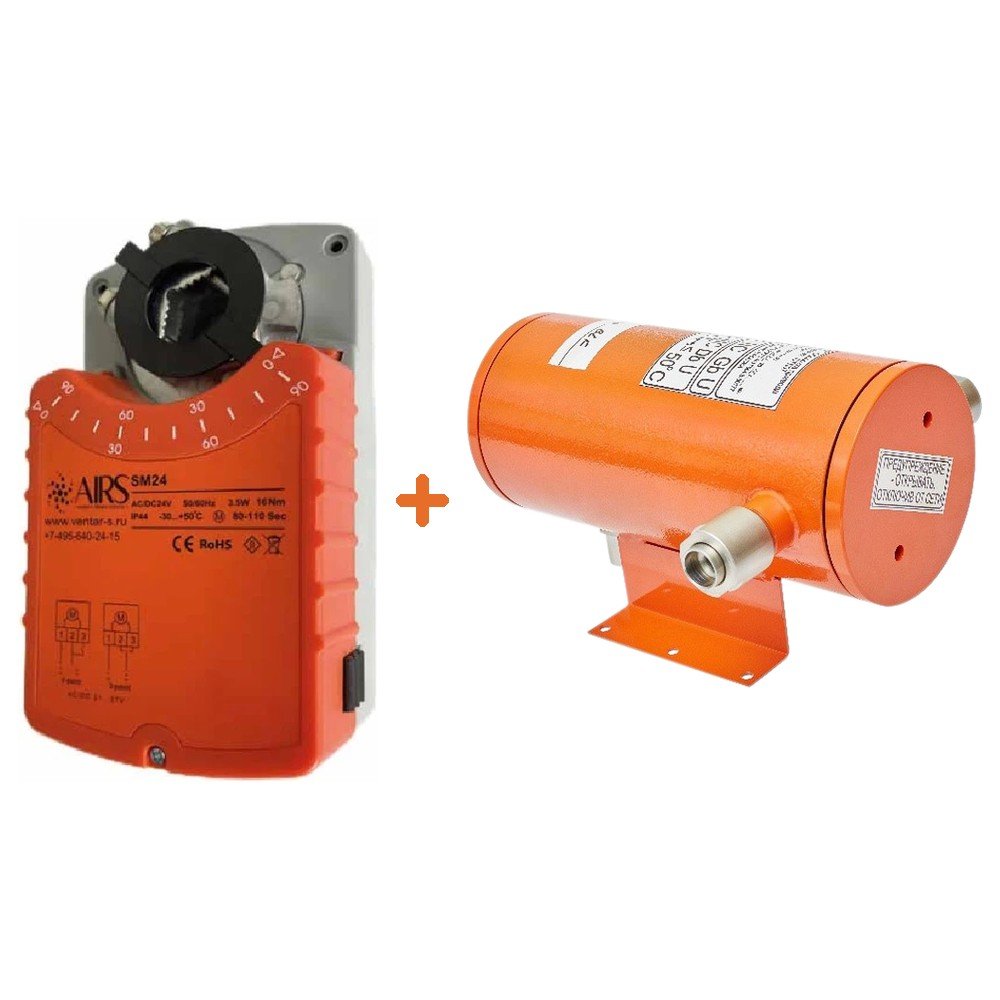

• Возможно взрывозащищенное исполнение

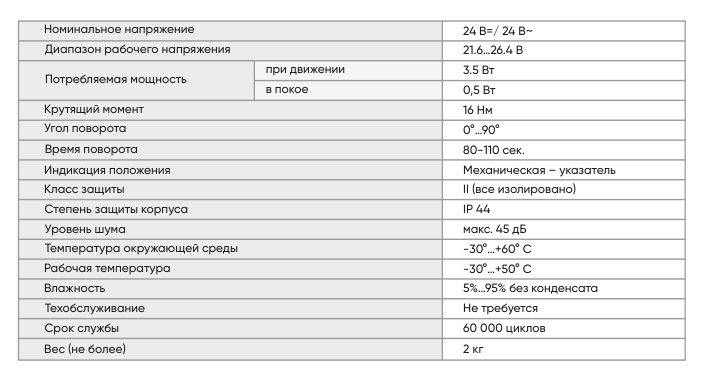

Характеристики

Принцип действия

При подаче напряжения происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи напряжения вал сохраняет свое положение. Ручное управление осуществляется поворотом вала привода после вывода из зацепления редуктора при помощи рычага на корпусе привода.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10…20 мм или квадратного сечения 10…16 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.

Сигнализация положений

Промежуточное положение определяется по механическому указателю.

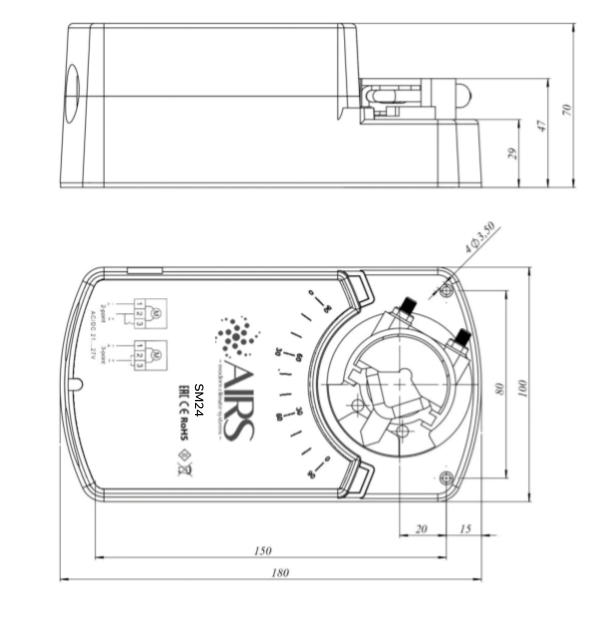

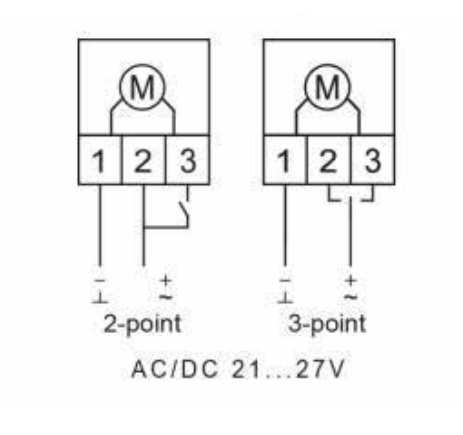

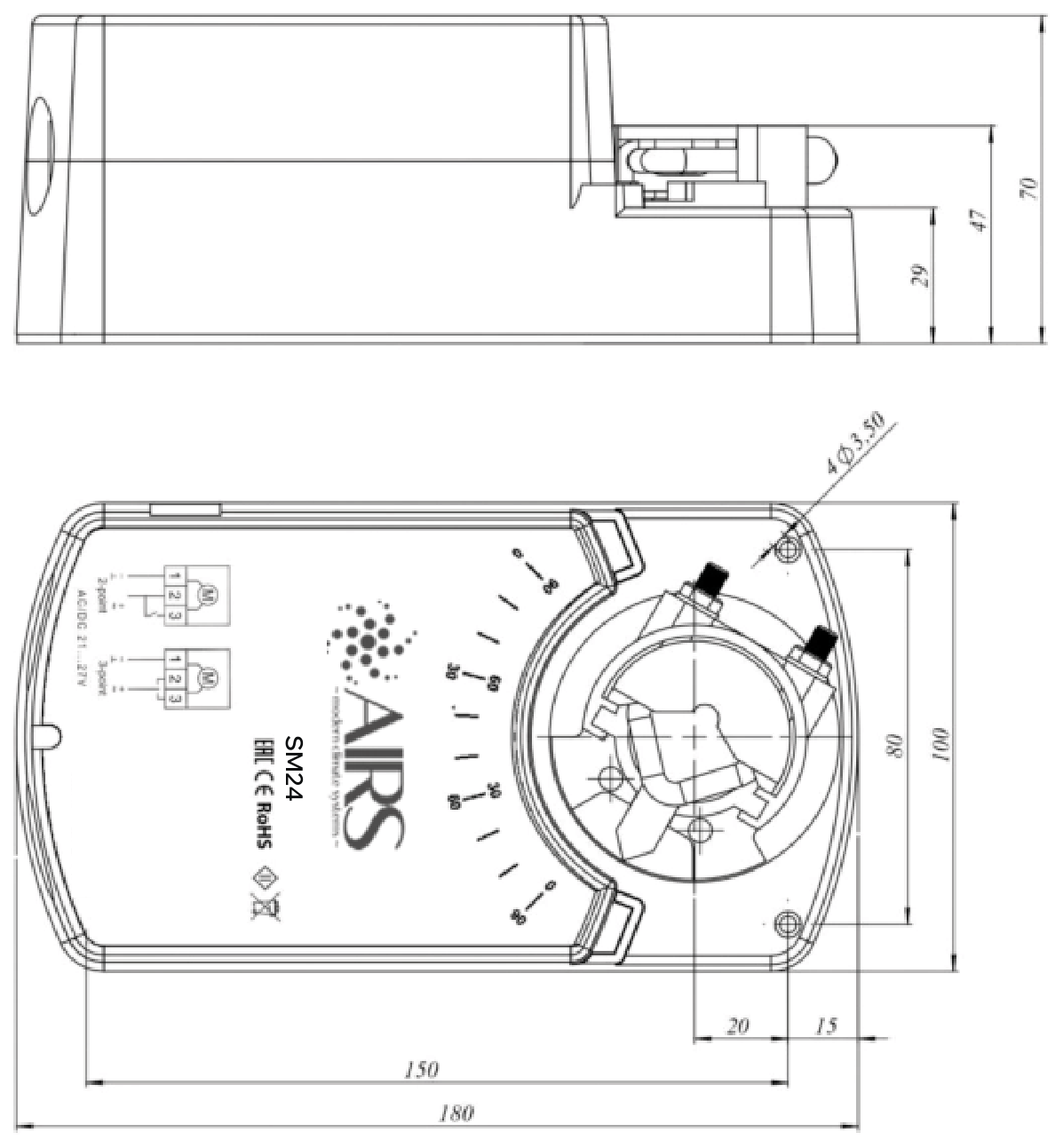

Чертёж размеров и схема подключения

Аналоги

AIRS SM24 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo SM24A, BVM SM24-16, Nanotek SM24B. Модель Belimo — ближайшая по крутящему моменту (20 Нм у Belimo против 16 Нм у AIRS).
