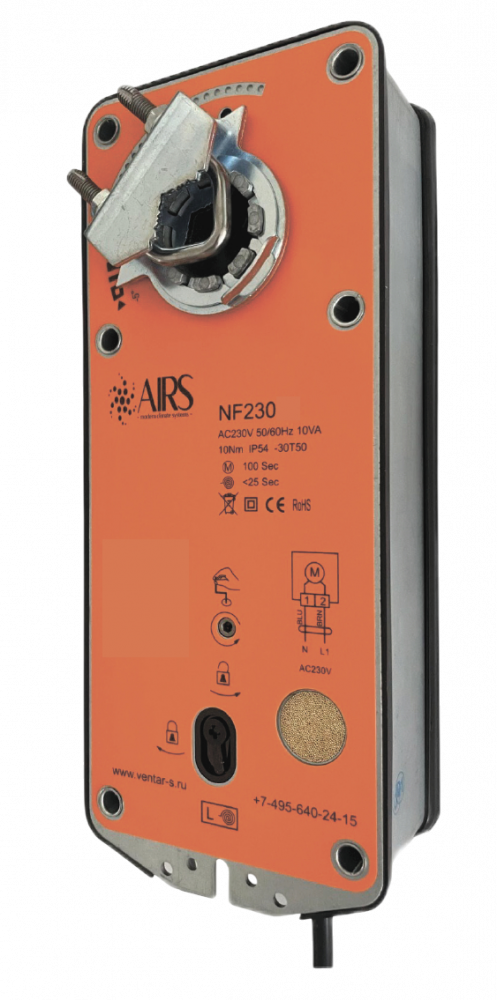

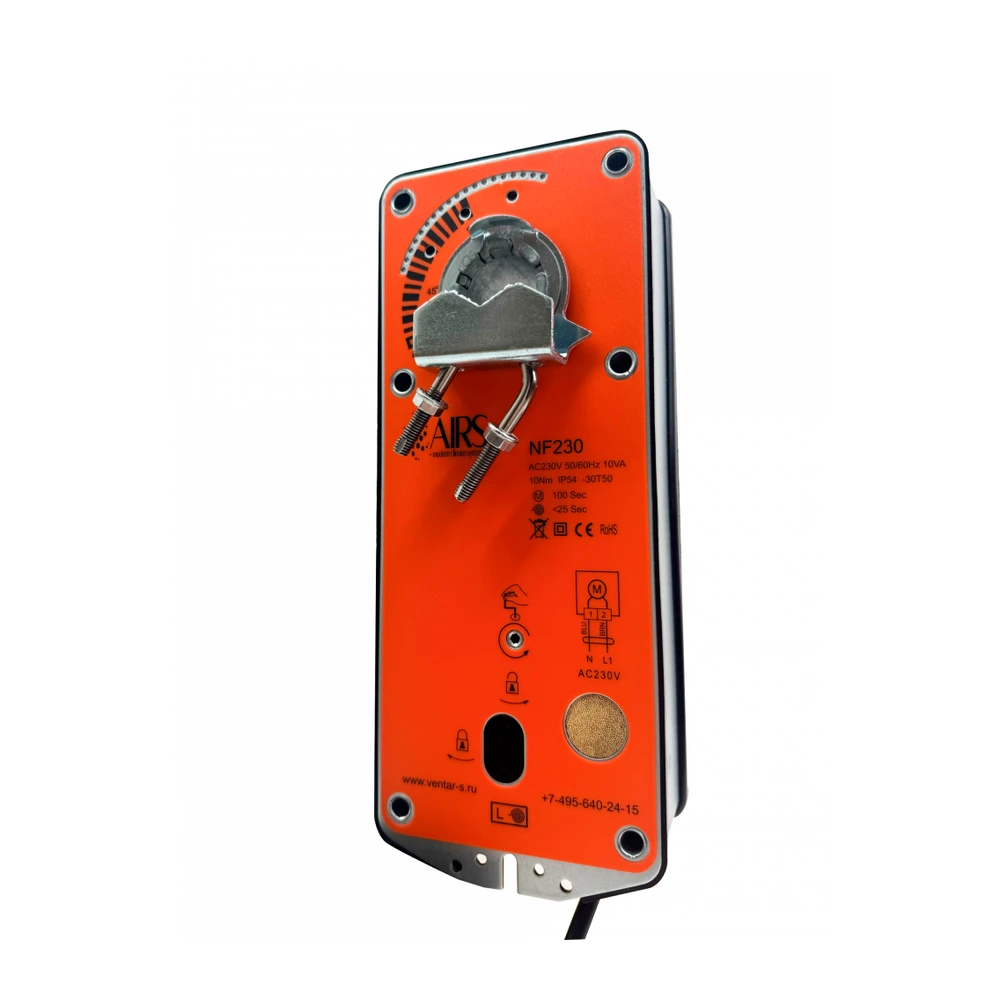

Электропривод AIRS NF230

Описание

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

• Электропривод с возвратной пружиной
• Напряжение питания ~ 230 В
• Управление воздушными клапанами площадью до 2 м²
• Крутящий момент 10 Нм
• Возможно взрывозащищенное исполнение

Характеристики

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж

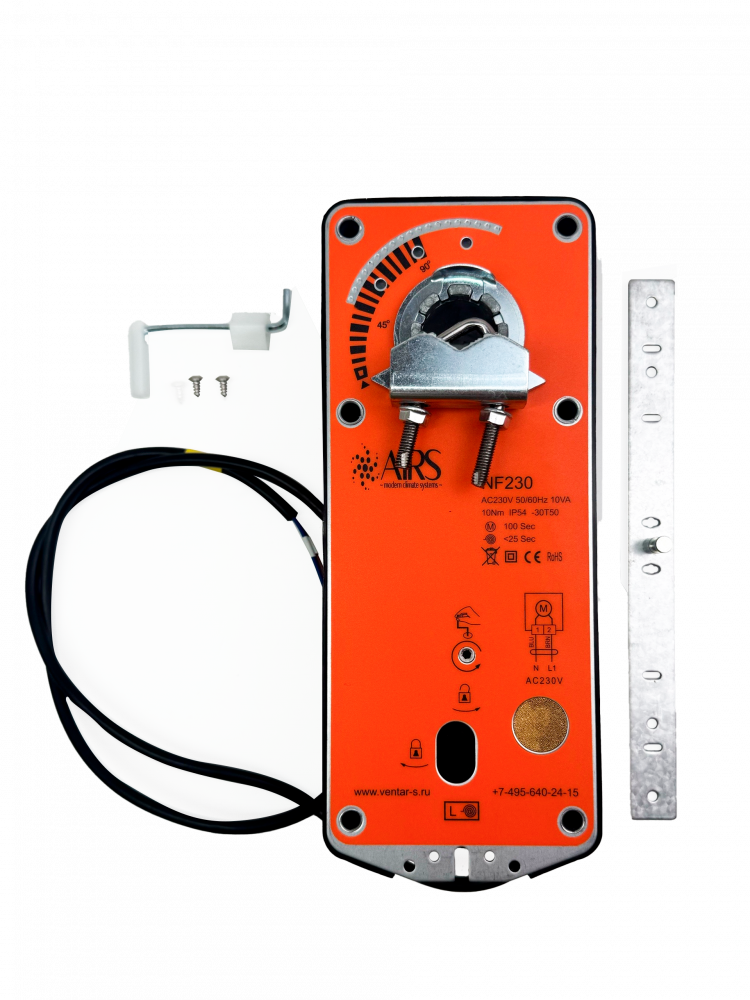

Электропривод легко устанавливается непосредственно на вал створки клапана 10…20 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.

Сигнализация положений

Промежуточное положение определяется по механическому указателю.

Ручное управление

Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод. Управление осуществляется прилагаемым в комплекте ключом.

Чертёж размеров и схема подключения

Аналоги

AIRS NF24 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo NF24, BVM TS10-24, Nanotek NF24B.
