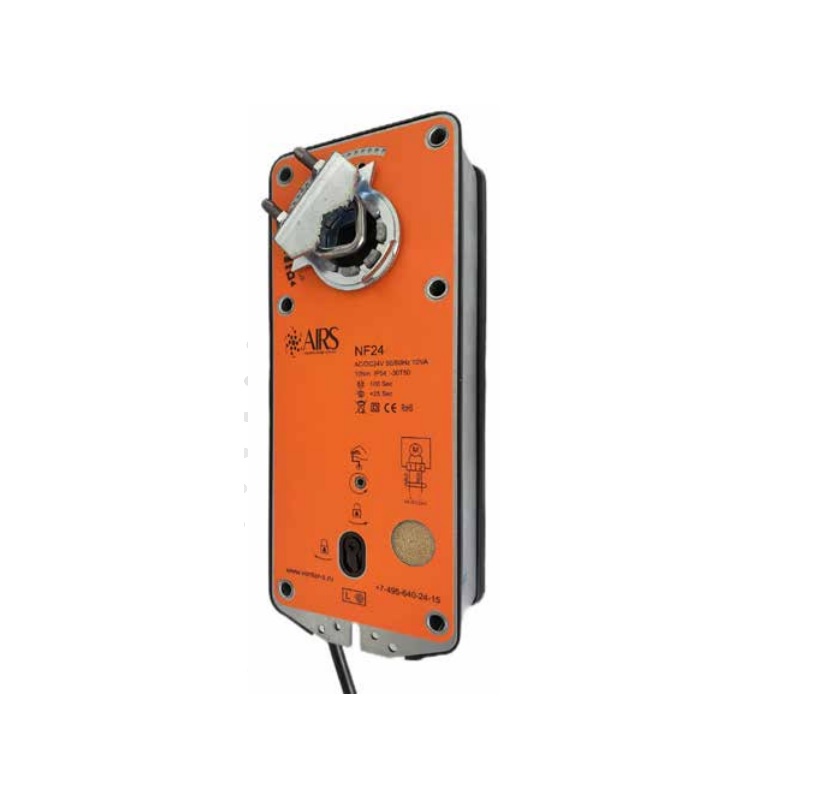

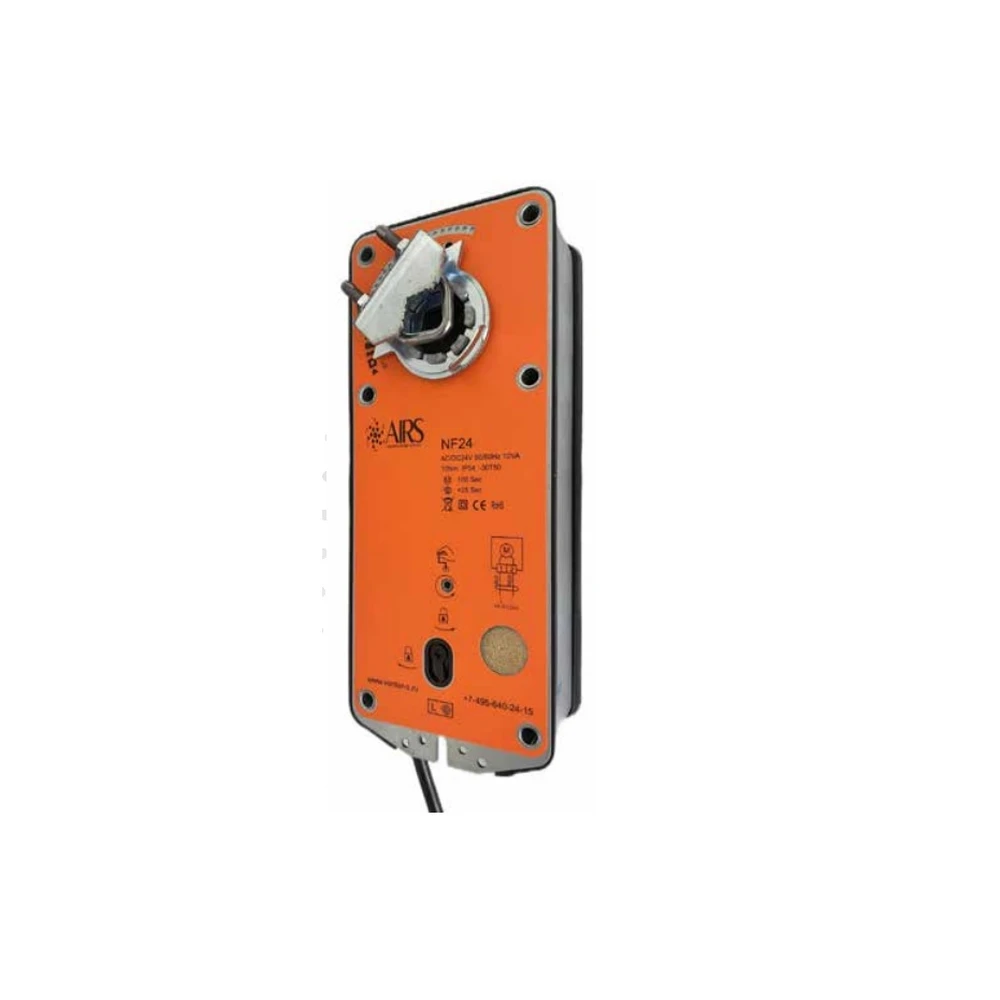

Электропривод AIRS NF24

Скачать BIM-модель (IFC) / 8 Кб

Скачать тех. лист / 750 Кб

Скачать паспорт / 1 717 Кб

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений
  • Назначение приводаДля воздушных клапанов
  • Крутящий момент10
  • Наименование приводаNF
  • Возвратная пружинаДа
  • НапряжениеAC/DC 24В
  • Тип регулированияДискретное

Описание

  • Электропривод с возвратной пружиной
  • Напряжение питания 24 В
  • Управление воздушными клапанами площадью до 2 м2
  • Крутящий момент 10 Нм
  • Возможно взрывозащищенное исполнение

Характеристики

Номинальное напряжение24 В=/ 24 В~ 50…60 Гц
Диапазон номинального напряжения21.6…26.4 В
Потребляемая мощностьпри движении5 Вт
при удержании2,5 Вт
расчетная мощность10 ВА
Соединительный кабельдвигателя1 м; 2 х 0,75 мм²
концевого переключателя1 м; 6 х 0,5 мм²
Крутящий моментдвигателяMin 10 Нм при ном. напряжении
пружиныMin 10 Нм
Точки переключения5°…85°
Направление поворотаВыбирается установкой L/R
Угол поворота0°…90° (-5°…90° механически)
Время поворотадвигателя100 сек.
пружины≤ 25 сек
Индикация положенияМеханическая – указатель
Класс защитыII (все изолировано)
Степень защиты корпусаIP 54
Уровень шумамакс. 62 дБ
Температура окружающей среды-30°…+60° С
Рабочая температура-30°…+50° С
Влажность5%…95% без конденсата
ТехобслуживаниеНе требуется
Срок службы60 000 циклов
Вес (не более)2,7 кг

Принцип действия

При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала. Смена направления вращения произво- дится переключателем «CW-CCW» на корпусе привода. Ручное управление осуществляется после вывода из зацепления редуктора при помощи рычага на корпусе привода.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 6...16 мм или квадратного сечения 5...12 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пласти- ны или непосредственно на корпус клапана.

Сигнализация положений

Электропривод содержит один встроенный микропереключатель для контроля крайних положений. Контролируемый угол положения 5° или 85° выбирается поворотом переключателя на верхней крышке привода. Промежуточное положение определяется по механическому указателю.

Схемы электрических подключений
