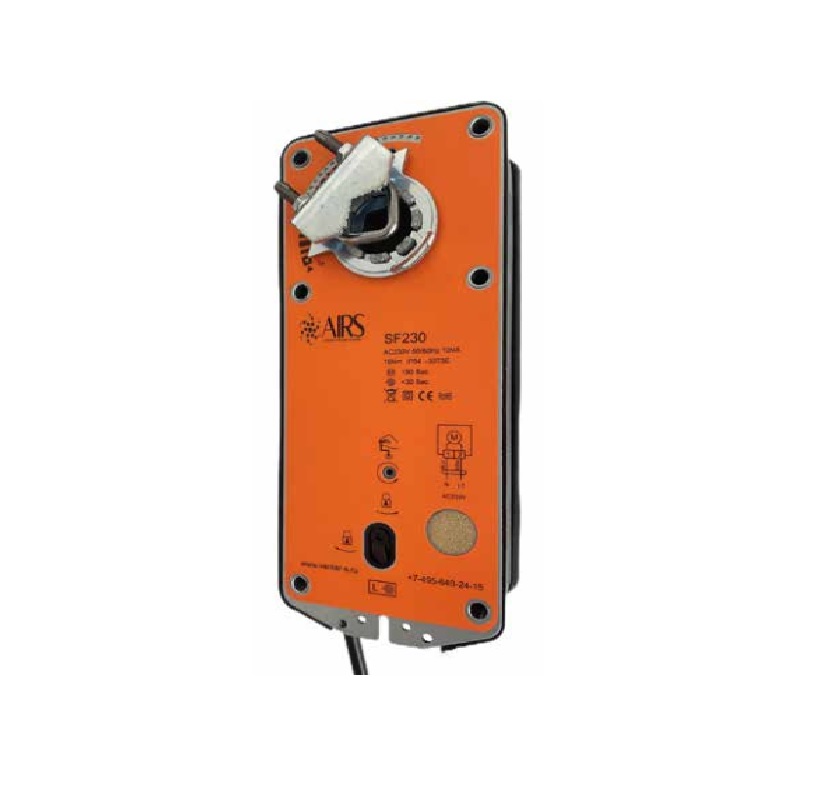

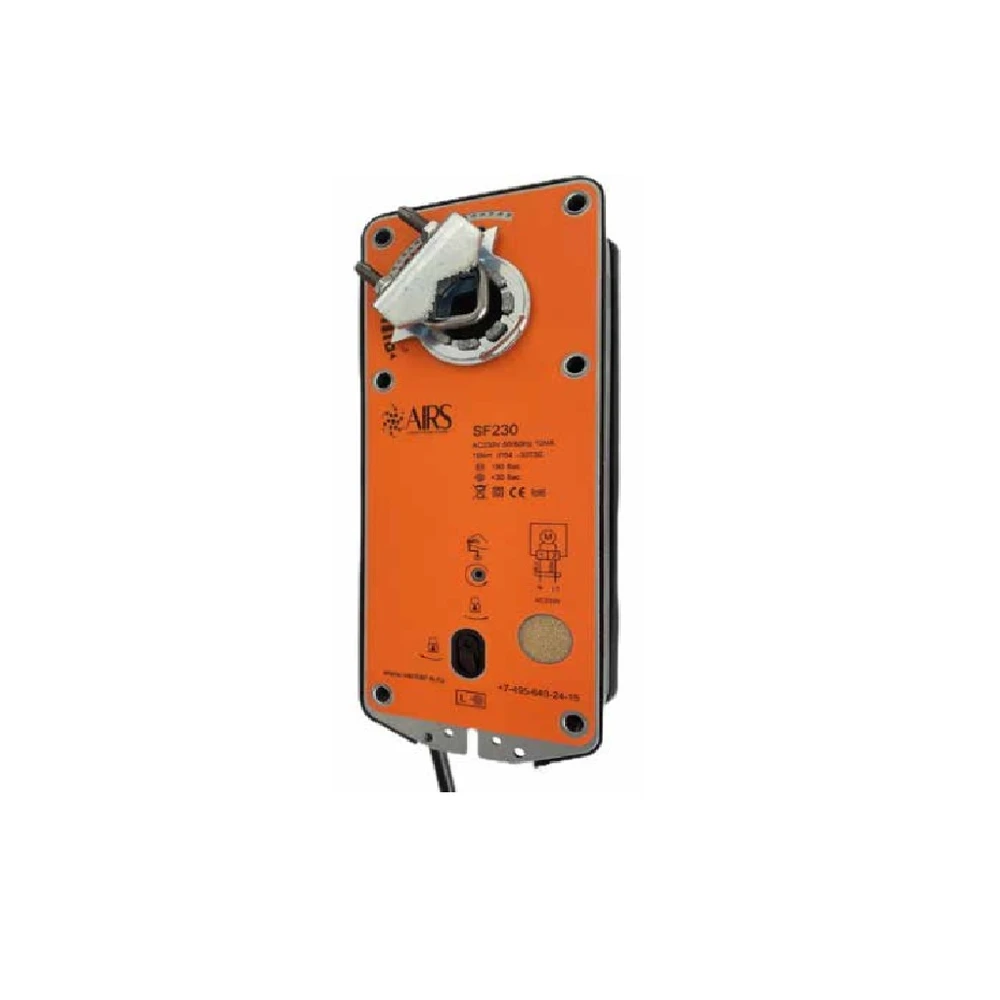

Электропривод AIRS SF230

Скачать BIM-модель (IFC) / 8 Кб

Скачать тех. лист / 823 Кб

Скачать паспорт / 1 766 Кб

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.
  • Назначение приводаДля воздушных клапанов
  • Крутящий момент15
  • Наименование приводаSF
  • Возвратная пружинаДа
  • НапряжениеAC 230В
  • Тип регулированияДискретное

Описание

  • Электропривод с возвратной пружиной
  • Напряжение питания ~ 230 В
  • Крутящий момент 15 Нм
  • Возможно взрывозащищенное исполнение
  • Вспомогательные переключатели

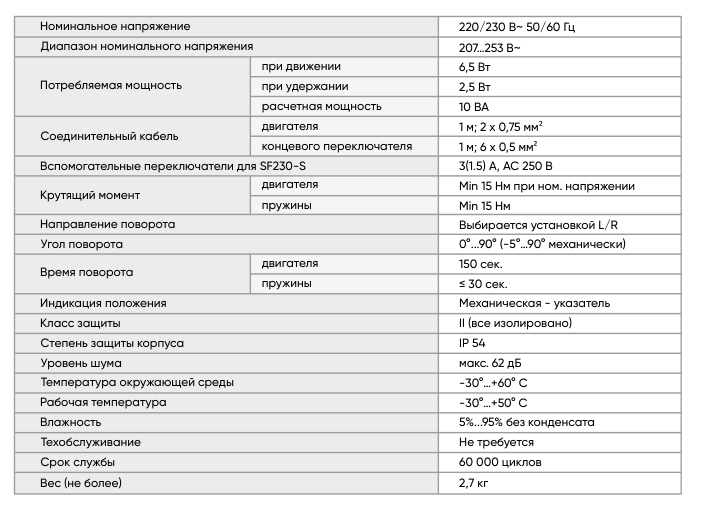

Характеристики

Номинальное напряжение220/230 В~ 50/60 Гц
Диапазон номинального напряжения207…253 В~
Потребляемая мощностьпри движении6,5 Вт
при удержании2,5 Вт
расчетная мощность10 ВА
Соединительный кабельдвигателя1 м; 2 х 0,75 мм²
концевого переключателя1 м; 6 х 0,5 мм²
Вспомогательные переключатели3(1.5) А, AC 250 В
Крутящий моментдвигателяMin 15 Нм при ном. напряжении
пружиныMin 15 Нм
Направление поворотаВыбирается установкой L/R
Угол поворота0°…90° (-5°…90° механически)
Время поворотадвигателя150 сек.
пружины≤ 30 сек.
Индикация положенияМеханическая – указатель
Класс защитыII (все изолировано)
Степень защиты корпусаIP 54
Уровень шумамакс. 62 дБ
Температура окружающей среды-30°…+60° С
Рабочая температура-30°…+50° С
Влажность5%…95% без конденсата
ТехобслуживаниеНе требуется
Срок службы60 000 циклов
Вес (не более)2,7 кг

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одно- временно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана 10 ... 20 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.

Сигнализация положений для SF230

Промежуточное положение определяется по механическому указателю.

Ручное управление

Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод. Управление осуществляется прилагаемым в комплекте ключом.

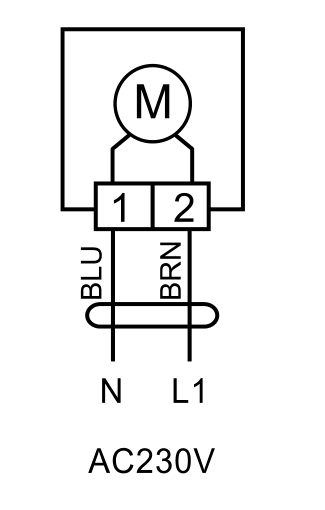

Схемы электрических подключений

19 735 ₽9 868 ₽
