Электропривод AIRS SF24-S

Описание

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

• Электропривод с возвратной пружиной
• Напряжение питания 24 В
• Крутящий момент 15 Нм
• Возможно взрывозащищенное исполнение
• Вспомогательные переключатели

Характеристики

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана 10...20 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора.

Сигнализация положений

Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю. Ручное управление Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод. Управление осуществляется прилагаемым в комплекте ключом. www.ventar-s.ru -5 4 5 90 L +7-495-640-24-15

Чертёж размеров

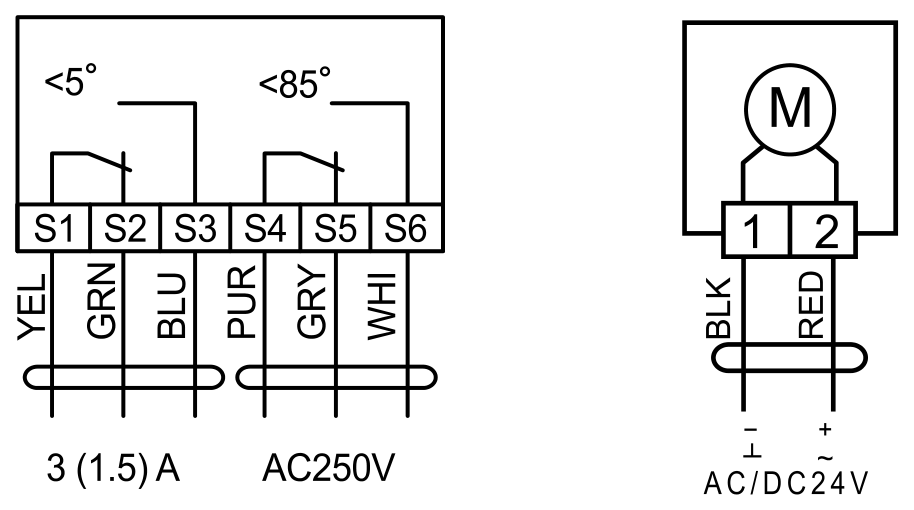

Схемы электрических подключений

Аналоги

AIRS NF24 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo NF24, BVM TS10-24, Nanotek NF24B.
