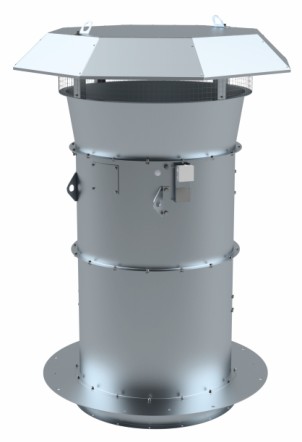

AIRS КРАП-Кр-190
AIRS КРАП-Кр-190

AIRS КРАП-Кр-190

Скачать документацию / 639 Кб

Крышные приточные вентиляторные установки AIRS КРАП-Кр-190 (круглый корпус, вентилятор ВАОС-190). 11 типоразмеров (4,0–12,5). Аэродинамические характеристики — см. серию КРАП-Кр.
Вентиляторные установки осевые крышные приточные серии AIRS КРАП-Кр-190 (круглый корпус) предназначены для применения в системах вентиляции и воздушного отопления. Встроенный вентилятор осевой, диаметр рабочего колеса — по типоразмеру.
Выпускаются в вариантах исполнения: Н; К1.
Климатическое исполнение: У, УХЛ, Т, 1-я категория размещения по ГОСТ 15150-69. Температура окружающей среды от −45…+40 °C (У) до −60…+40 °C (УХЛ) и −10…+50 °C (Т).
Модификации: по умолчанию — без стакана и клапана; С — со стаканом монтажным; СУ — со стаканом утеплённым; СКп — со стаканом и клапаном на приток; СУКп — со стаканом утеплённым и клапаном на приток.

Вентилятор состоит из

  • круглого корпуса;
  • рабочего колеса (профильные лопатки из армированного полиамида);
  • асинхронного двигателя;
  • монтажного стакана.

Пример обозначения при заказе

AIRS КРАП-Кр-190-8,0-А-К1-11,00/2-СУ-У1
  • КРАП-Кр-190 — тип вентилятора (осевой крышный приточный, круглый корпус)
  • 8,0 — номер вентилятора, диаметр рабочего колеса, дм
  • А — вариант исполнения рабочего колеса
  • К1 — вариант исполнения
  • 11,00/2 — мощность электродвигателя, кВт / число полюсов
  • СУ — доп. комплектация (стакан утеплённый)
  • У1 — климатическое исполнение и категория размещения

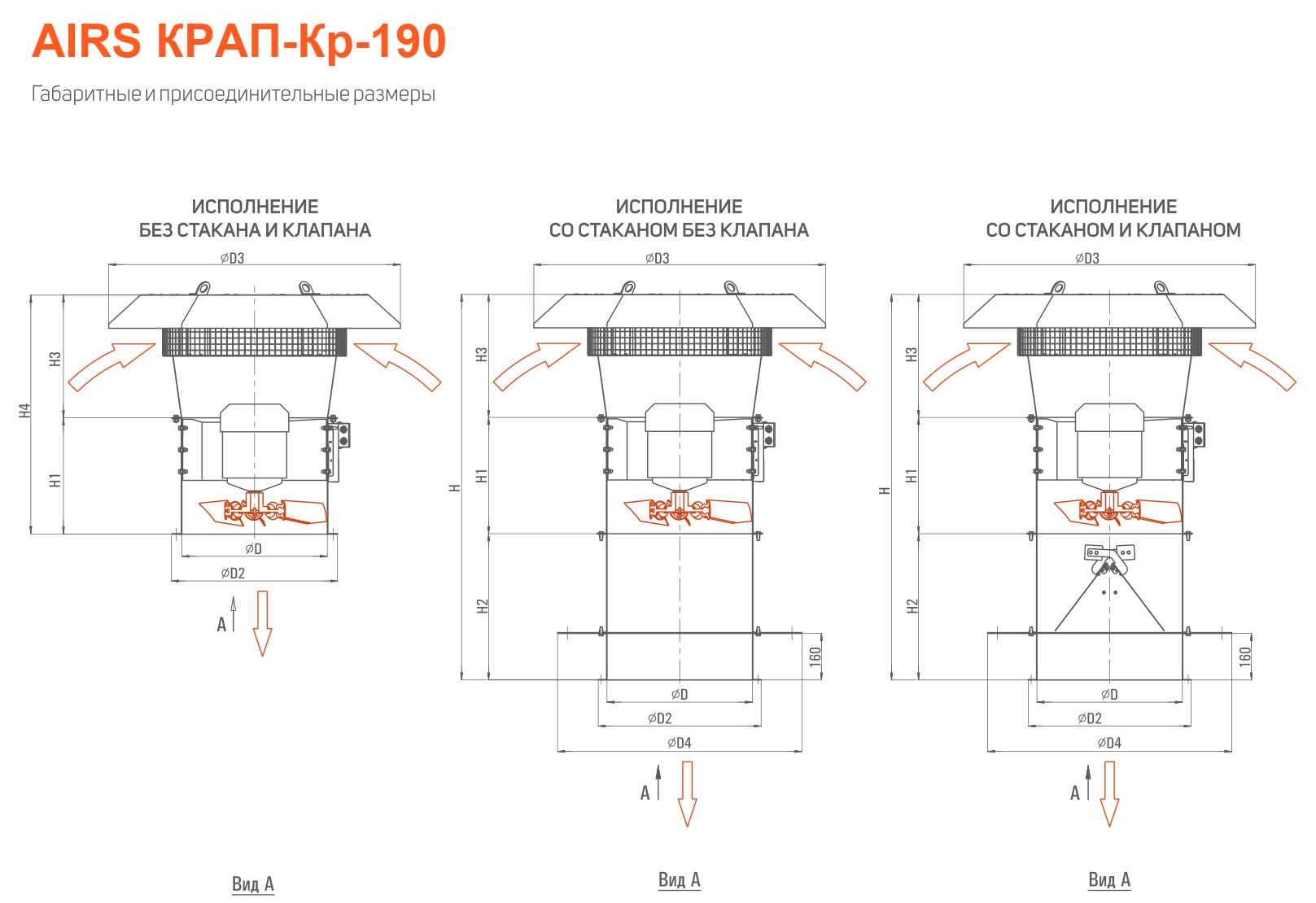

Габаритные размеры

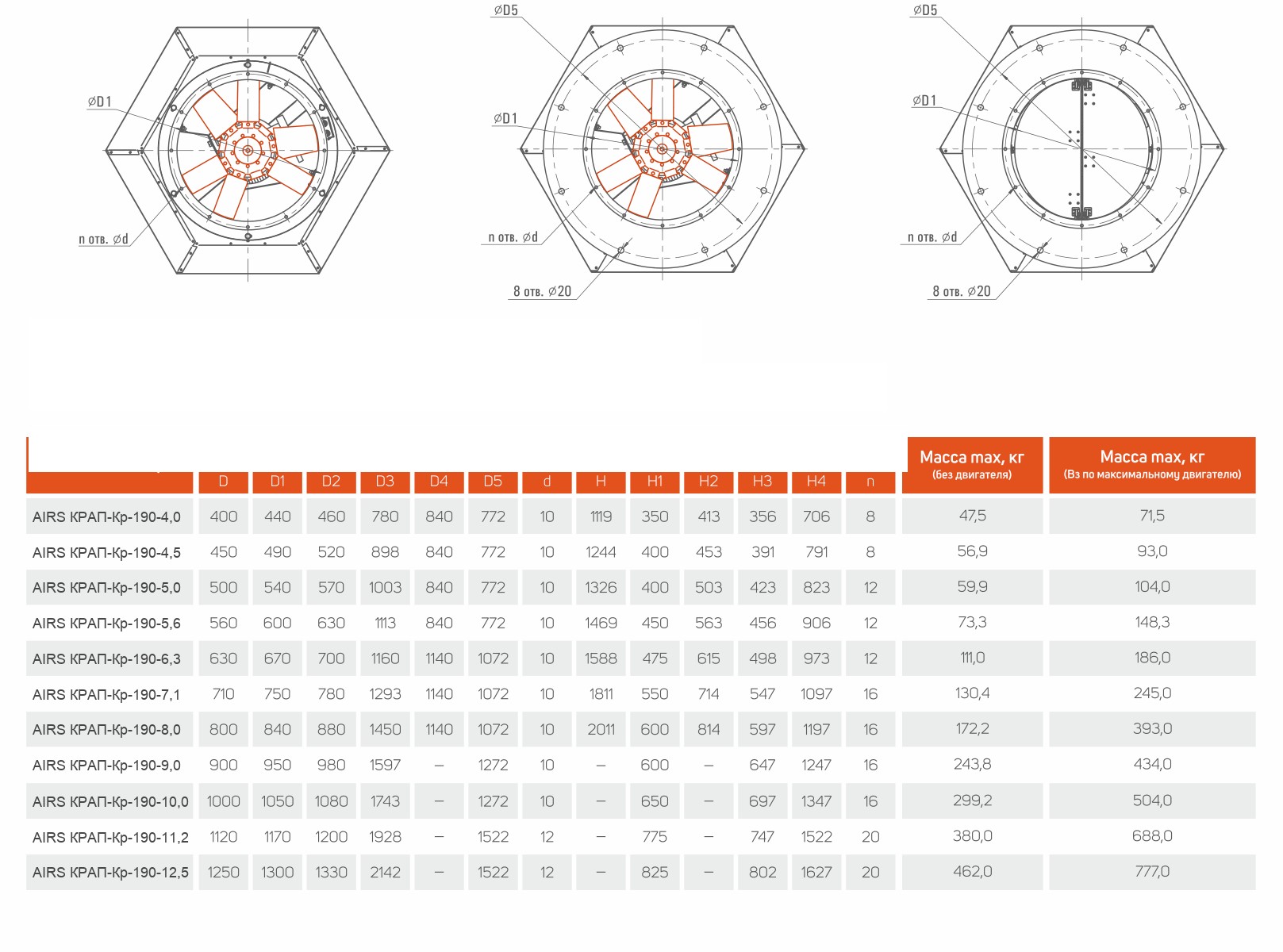

Габаритные размеры
Типоразмер 4,0
Аэродинамическая характеристика 4,0
Мощность электродвигателя, кВт0,12–3
Уровень звуковой мощности Lw, дБА76–96
Масса без двигателя, кг28,3–39,6
Типоразмер 4,5
Аэродинамическая характеристика 4,5
Мощность электродвигателя, кВт0,12–4
Уровень звуковой мощности Lw, дБА80–97
Масса без двигателя, кг33,3–59,0
Типоразмер 5,0
Аэродинамическая характеристика 5,0
Мощность электродвигателя, кВт0,18–7,5
Уровень звуковой мощности Lw, дБА83–102
Масса без двигателя, кг34,1–68,0
Типоразмер 5,6
Аэродинамическая характеристика 5,6
Мощность электродвигателя, кВт0,25–11
Уровень звуковой мощности Lw, дБА84–104
Масса без двигателя, кг43,7–108,6
Типоразмер 6,3
Аэродинамическая характеристика 6,3
Мощность электродвигателя, кВт0,75–11
Уровень звуковой мощности Lw, дБА83–103
Масса без двигателя, кг50,5–123,3
Типоразмер 7,1
Аэродинамическая характеристика 7,1
Мощность электродвигателя, кВт1,5–15
Уровень звуковой мощности Lw, дБА88–104
Масса без двигателя, кг65,4–160,1
Типоразмер 8,0
Аэродинамическая характеристика 8,0
Мощность электродвигателя, кВт2,2–30
Уровень звуковой мощности Lw, дБА90–109
Масса без двигателя, кг96,6–330,2
Типоразмер 9,0
Аэродинамическая характеристика 9,0
Мощность электродвигателя, кВт4–18,5
Уровень звуковой мощности Lw, дБА93–101
Масса без двигателя, кг123,4–293,1
Типоразмер 10,0
Аэродинамическая характеристика 10,0
Мощность электродвигателя, кВт3–22
Уровень звуковой мощности Lw, дБА89–104
Масса без двигателя, кг143,7–315,1
Типоразмер 11,2
Аэродинамическая характеристика 11,2
Мощность электродвигателя, кВт4–37
Уровень звуковой мощности Lw, дБА90–109
Масса без двигателя, кг178,2–452,7
Типоразмер 12,5
Аэродинамическая характеристика 12,5
Мощность электродвигателя, кВт5,5–45
Уровень звуковой мощности Lw, дБА91–108
Масса без двигателя, кг238,8–479,8

Цена по запросу

Бренд Вентар-С
