AIRS КРАП

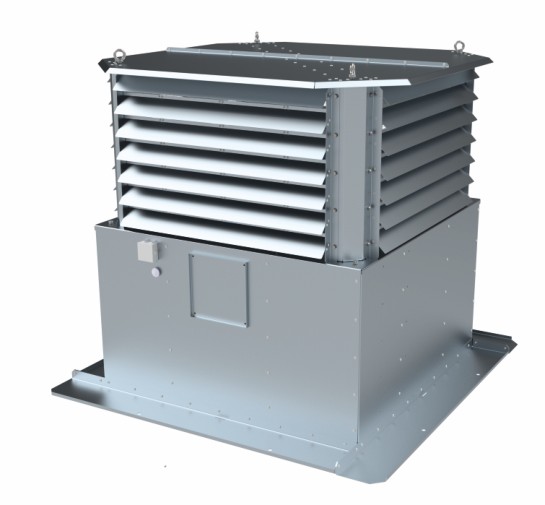

Крышные приточные вентиляторные установки AIRS КРАП (квадратный корпус, вентилятор ВАОС-190) — подача воздуха в лестничные клетки, лифтовые шахты и тамбур-шлюзы. 11 типоразмеров (4,0–12,5).

ОписаниеГабаритыАэродинамика

Вентиляторные установки осевые крышные приточные серии AIRS КРАП предназначены для применения в системах вентиляции и воздушного отопления.

Выпускаются в вариантах исполнения: Н; К1.

Климатическое исполнение: У, УХЛ, Т, 1-я категория размещения по ГОСТ 15150-69. Температура окружающей среды от −45…+40 °C (У) до −60…+40 °C (УХЛ) и −10…+50 °C (Т).

Дополнительная комплектация: Кп — с противопожарным Н3(КЛ) клапаном на притоке; Укп — утеплённый кожух с клапаном на притоке; Укпр — утеплённый кожух с противопожарным Н3(КЛ) клапаном с приводом.

Вентилятор состоит из

квадратного корпуса;
рабочего колеса (профильные лопатки из армированного полиамида);
асинхронного двигателя;
монтажного стакана.

Пример обозначения при заказе

AIRS КРАП-7,1-А-К1-03,00/2-Кпр/AironeFSE24-У1

КРАП — тип вентилятора (осевой крышный приточный, квадратный корпус)
7,1 — номер вентилятора, диаметр рабочего колеса, дм
А — вариант исполнения рабочего колеса
К1 — вариант исполнения (общепромышленное/коррозионностойкое)
03,00/2 — мощность электродвигателя, кВт / число полюсов
Кпр/AironeFSE24 — доп. комплектация: противопожарный клапан с приводом, марка/модель привода
У1 — климатическое исполнение и категория размещения

Тип вентилятора	A1	A2	A3	D	D2	H	h	h1
КРАП-4,0	1002	602	740	400	800	923	323	600
КРАП-4,5	1077	677	831,5	450	900	963	363	600
КРАП-5,0	1152	752	924,5	500	1000	1003	403	600
КРАП-5,6	1243	843	1035	560	1120	1052	452	600
КРАП-6,3	1348	948	1164	630	1260	1308	508	800
КРАП-7,1	1468	1061	1312	710	1420	1372	573	800
КРАП-8,0	1603	1203	1478	800	1600	1444	644	800
КРАП-9,0	1754	1353	1663	900	1800	1544	744	800
КРАП-10,0	1904	1504	1847	1000	2000	1805	805	1000
КРАП-11,2	2183	1684	2068,5	1120	2237	1901	901	1000
КРАП-12,5	2378	1879	2309	1250	2497	2005	1005	1000

Типоразмер 4,0

Мощность электродвигателя, кВт	0,12–3
Уровень звуковой мощности L_w, дБА	72–92
Масса, кг	85,0–125,1

Типоразмер 4,5

Мощность электродвигателя, кВт	0,12–4
Уровень звуковой мощности L_w, дБА	76–93
Масса, кг	100,0–143,0

Типоразмер 5,0

Мощность электродвигателя, кВт	0,18–7,5
Уровень звуковой мощности L_w, дБА	79–98
Масса, кг	115,0–180,4

Типоразмер 5,6

Мощность электродвигателя, кВт	0,25–11
Уровень звуковой мощности L_w, дБА	80–100
Масса, кг	140,0–227,6

Типоразмер 6,3

Мощность электродвигателя, кВт	0,75–11
Уровень звуковой мощности L_w, дБА	79–99
Масса, кг	238,5–301,3

Типоразмер 7,1

Мощность электродвигателя, кВт	1,5–15
Уровень звуковой мощности L_w, дБА	84–100
Масса, кг	314,5–409,3

Типоразмер 8,0

Мощность электродвигателя, кВт	2,2–30
Уровень звуковой мощности L_w, дБА	86–105
Масса, кг	324,0–527,4

Типоразмер 9,0

Мощность электродвигателя, кВт	4–18,5
Уровень звуковой мощности L_w, дБА	84–99
Масса, кг	416,0–575,4

Типоразмер 10,0

Мощность электродвигателя, кВт	3–22
Уровень звуковой мощности L_w, дБА	80–100
Масса, кг	604,7–778,2

Типоразмер 11,2

Мощность электродвигателя, кВт	4–37
Уровень звуковой мощности L_w, дБА	86–104
Масса, кг	721,7–995,5

Типоразмер 12,5

Мощность электродвигателя, кВт	5,5–45
Уровень звуковой мощности L_w, дБА	87–105
Масса, кг	887,0–1122,0

Цена по запросу

Бренд Вентар-С
