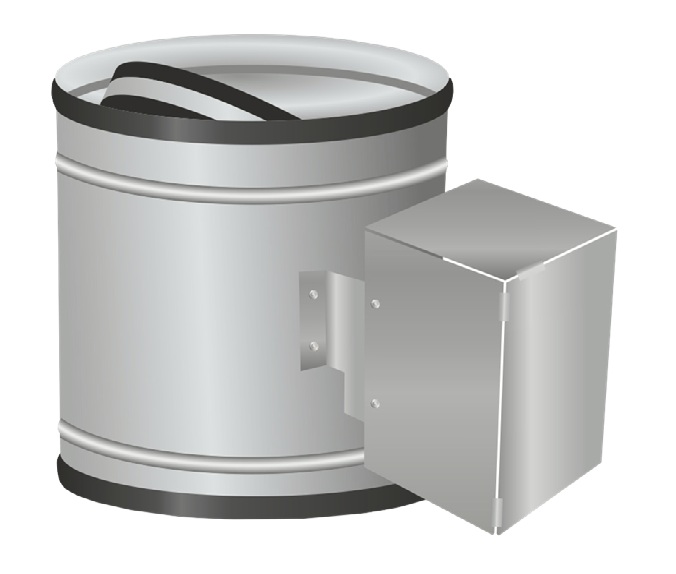

Клапан противопожарный ПРОК-90(120)-НО-ВЗ

Скачать документацию / 339 Кб

Нормально открытые клапаны применяются в системах общеобменной вентиляции, кондиционирования и воздушного отопления в целях предотвращения проникновения по воздуховодам в помещения огня, продуктов горения (дыма) во время пожара, а также в приточных и вытяжных системах помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения. Устанавливать клапаны следует в проемах, ограждающих строительных конструкций, с нормируемыми пределами огнестойкости или с любой стороны указанных конструкций, обеспечивая предел огнестойкости воздуховода на участке от поверхности ограждающей конструкции до заслонки клапана, равный нормируемому пределу огнестойкости этой конструкции (Согласно пункта 6.11 Свода Правил 7.13130.2013 «Отопление, вентиляция и кондиционирование. Противопожарные требования»). Клапаны сертифицированы в соответствии с требованиями технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017).

БрендВентар-С
ИсполнениеВзрывозащищенные
Наименование клапанаПРОК
Тип клапанаКанальный
Рабочее сечениеКруглое
Предел огнестойкостиEI 90
Предел огнестойкостиEI 120

Описание НО — взрывозащищённое исполнение (ВЗ)

Опции:

К - клеммная коробка
РК - клеммная коробка (распаячная)
МС - морозостойкое исполнение
МС (ГК) - морозостойкое исполнение + греющий кабель по периметру
МС (УП) - морозостойкое исполнение + греющий кабель по периметру + греющий кабель на приводе
ТРУ TS - терморазмыкающее устройство
AISI - коррозионностойкое исполнение (любая марка нерж.стали)
1*D(A-B)/2*D(A-B) - переходник с прямоугольного клапана на круглый клапан

Предел огнестойкости клапанов:

EI 90
EI 120

Взрывозащищённое исполнение (маркировка «ВЗ»):

Клапаны противопожарные нормально открытые и нормально закрытые прямоугольного (КПП) или круглого (ПРОК) сечения с наружным расположением привода могут изготавливаться во взрывозащищённом исполнении. Конструкция взрывозащищённых клапанов обеспечивает их взрывобезопасность:

конструкция и применяемые материалы исключают накопление и разряд статического электричества — клапан подключается к контуру заземления;
материалы и конструкция выбраны в соответствии с условиями эксплуатации и рабочими средами;
в подвижных соединениях, к которым возможен доступ внешней среды, зазоры и подбор материалов исключают образование искр от фрикционного трения;
физические и химические свойства материалов корпуса, заслонок и уплотнительных элементов не могут являться инициаторами взрыва;
применяются Ex-комплектующие во взрывозащищённом исполнении.

Монтаж, эксплуатация и обслуживание клапанов должны производиться в строгом соответствии с руководством по эксплуатации.

Клапан противопожарный нормально открытый ПРОК состоит из:

корпуса оцинкованной или нержавеющей стали круглой формы;
огнеупорной заслонки из негорючих минеральных материалов;
привода, расположенного снаружи корпуса.

Корпус имеет длину 300 мм и конструктивно аналогичен отрезку воздуховода такой же длины. Клапан имеет ниппельный или фланцевый типы соединения с герметичной прокладкой по всей окружности, что упрощает монтаж и увеличивает его скорость.

Двигательные механизмы, применяемые на взрывозащищённых клапанах:

Электропривод BELIMO с возвратной пружиной
Электропривод BELIMO реверсивный
Электропривод AIRS с возвратной пружиной
Электропривод AIRS реверсивный

220/24 В - выбор на все приводы
