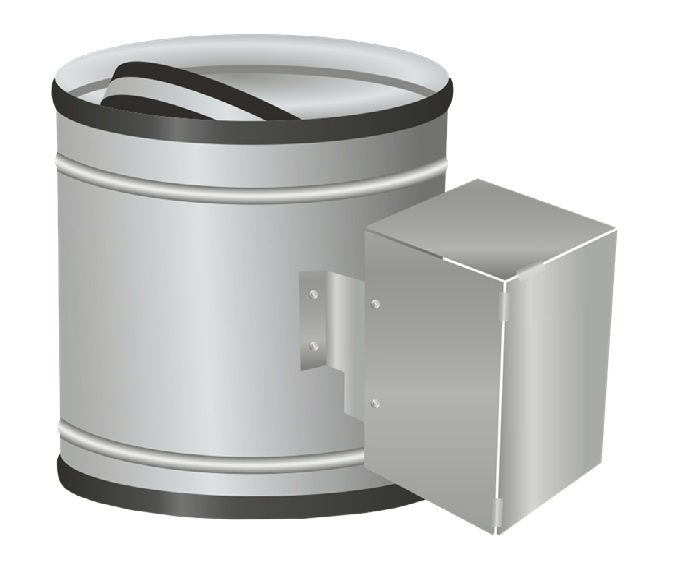

Клапан противопожарный ПРОК-90(120)-НЗ-ВЗ

Скачать документацию / 335 Кб

Нормально закрытые клапаны применяются в системах вытяжной и приточной противодымной вентиляции и системах для удаления дыма и газа после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения. Предназначены для подачи свежего воздуха (в том числе и компенсирующей подачи) и удаления продуктов горения из защищаемых помещений. Клапаны сертифицированы в соответствии с требованиями технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017).

БрендВентар-С
ИсполнениеВзрывозащищенные
Наименование клапанаПРОК
Тип клапанаКанальный
Рабочее сечениеКруглое
Предел огнестойкостиEI 90
Предел огнестойкостиEI 120

Описание НЗ — взрывозащищённое исполнение (ВЗ)

Опции:

К - клеммная коробка
РК - клеммная коробка (распаячная)
МС - морозостойкое исполнение
МС (ГК) - морозостойкое исполнение + греющий кабель по периметру
МС (УП) - морозостойкое исполнение + греющий кабель по периметру + греющий кабель на приводе
ТРУ TS - терморазмыкающее устройство
AISI - коррозионностойкое исполнение (любая марка нерж.стали)
1*D(A-B)/2*D(A-B) - переходник с прямоугольного клапана на круглый клапан

Предел огнестойкости клапанов:

EI 90
EI 120

Взрывозащищённое исполнение (маркировка «ВЗ»):

Клапаны противопожарные нормально открытые и нормально закрытые прямоугольного (КПП) или круглого (ПРОК) сечения с наружным расположением привода могут изготавливаться во взрывозащищённом исполнении. Конструкция взрывозащищённых клапанов обеспечивает их взрывобезопасность:

конструкция и применяемые материалы исключают накопление и разряд статического электричества — клапан подключается к контуру заземления;
материалы и конструкция выбраны в соответствии с условиями эксплуатации и рабочими средами;
в подвижных соединениях, к которым возможен доступ внешней среды, зазоры и подбор материалов исключают образование искр от фрикционного трения;
физические и химические свойства материалов корпуса, заслонок и уплотнительных элементов не могут являться инициаторами взрыва;
применяются Ex-комплектующие во взрывозащищённом исполнении.

Монтаж, эксплуатация и обслуживание клапанов должны производиться в строгом соответствии с руководством по эксплуатации.

Клапан противопожарный нормально закрытый ПРОК состоит из:

корпуса 1 мм оцинкованной стали круглой формы, привода, расположенного снаружи корпуса, и огнеупорной заслонки из негорючих минеральных материалов. Корпус имеет длину 300 мм и конструктивно аналогичен отрезку воздуховода такой же длины. Клапан имеет ниппельный или фланцевый типы соединения с герметичной прокладкой по всей окружности, что упрощает монтаж и увеличивает его скорость.

Двигательные механизмы, применяемые на взрывозащищённых клапанах:

Электропривод BELIMO с возвратной пружиной
Электропривод BELIMO реверсивный
Электропривод AIRS с возвратной пружиной
Электропривод AIRS реверсивный

220/24 В - выбор на все приводы
