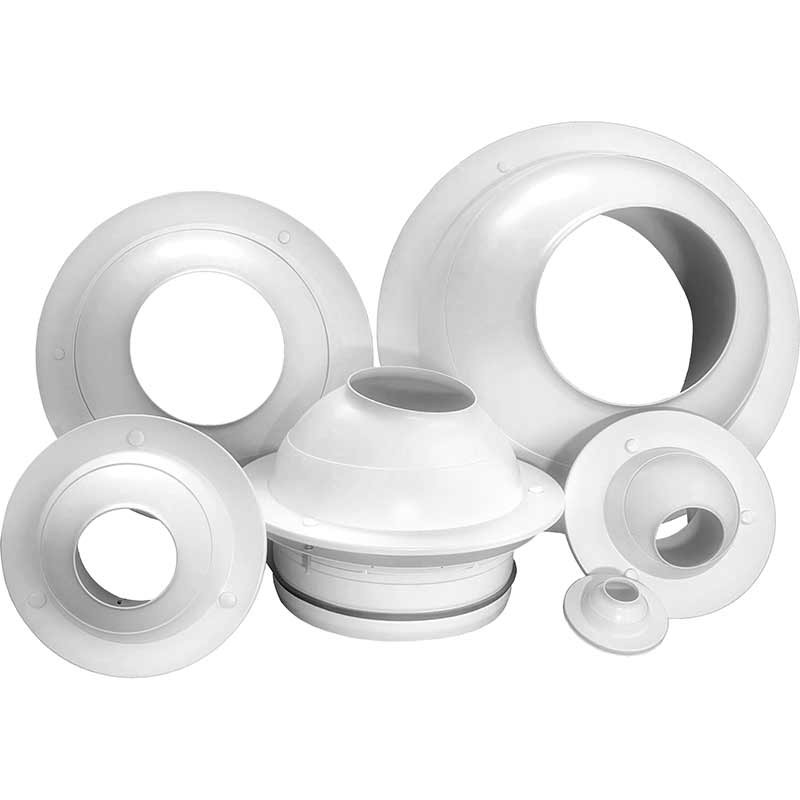

Сопловый диффузор ASD

Описание

Сопловые диффузоры ASD применяются в системах вентиляции и кондиционирования воздуха помещений общественного и производственного назначения больших объемов и/или с высокими потолками, где необходимо обеспечить раздачу значительных объемов воздуха с высокой дальнобойностью.

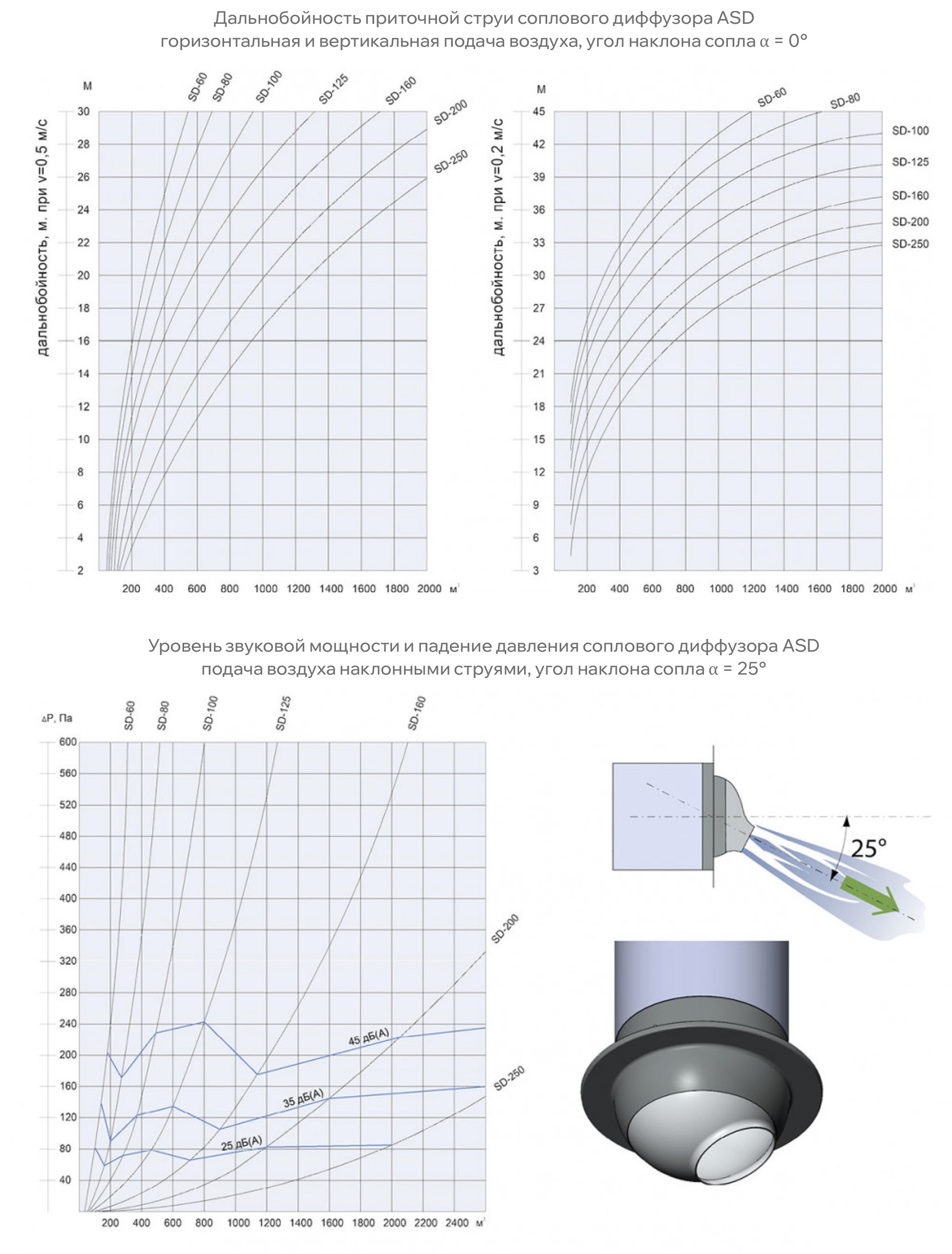

Струя приточного воздуха может быть направлена под углом от 0° до 25° к геометрической оси изделия, поворот происходит в одной плоскости. Ориентацией изделия при монтаже можно обеспечить поворот в горизонтальной либо в вертикальной плоскости.

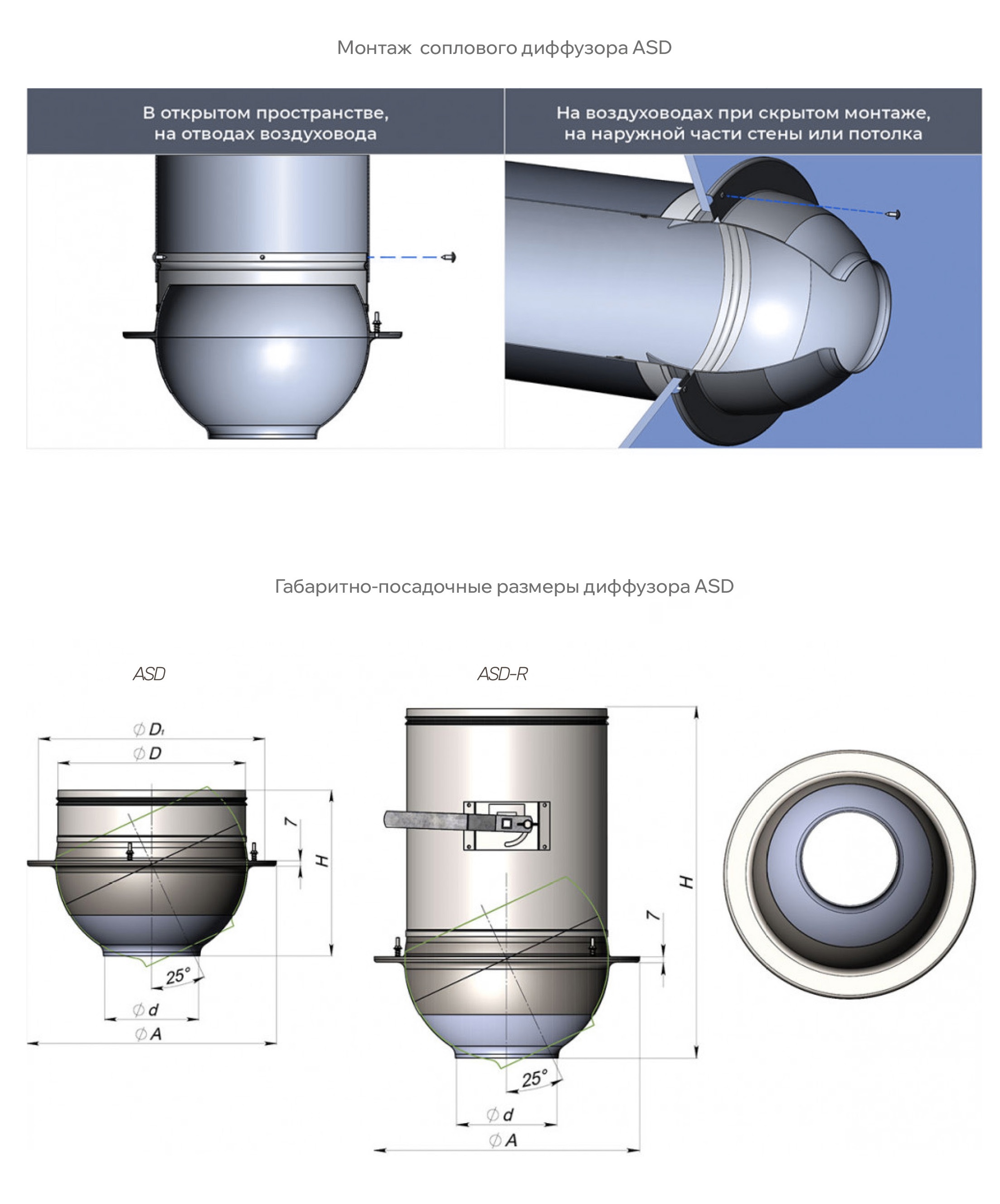

Монтаж диффузоров осуществляется в круглый воздуховод в открытом пространстве, а также на плоскую поверхность.

Материалы изготовления

• Диффузоры изготавливается из алюминия и оцинкованной стали, патрубок ASD-R из оцинкованного листового металлопроката толщиной 0,9 мм.
• Диффузоры окрашиваются методом порошкового напыления, по умолчанию в белый цвет RAL9016М (матовый). Патрубок для ASD-R поставляется без покрытия. По заказу возможно покрытие в любой цвет по международной шкале RAL.

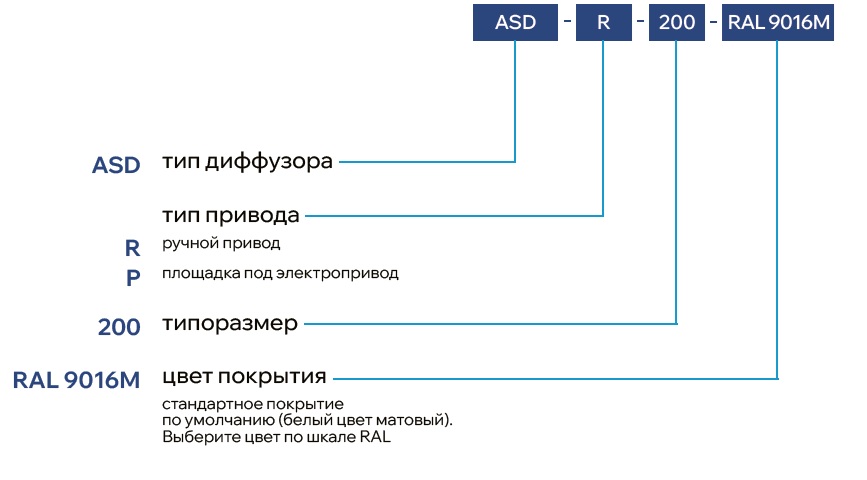

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.

При заказе диффузора с камерой статического давления определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.

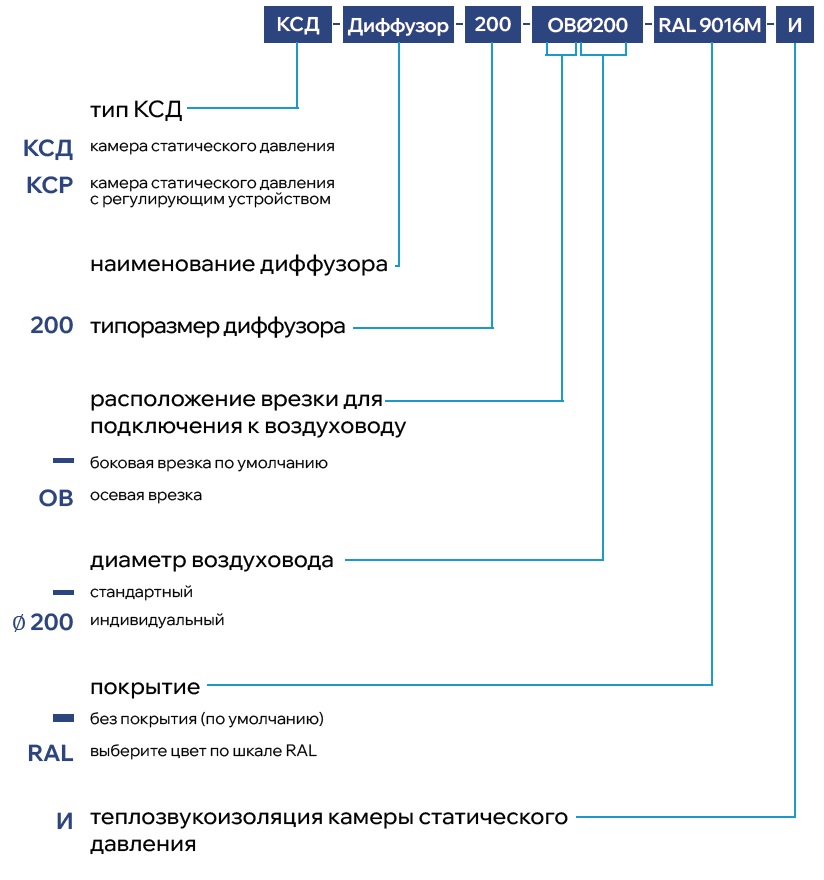

Пример заказа КСД к диффузору
