Струйный диффузор AMK

Описание

Многоконусные сопловые воздухораспределители AMK предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу значительных объемов воздуха с высокой дальнобойностью.

Конструктивно многоконусные сопловые воздухораспределители AMK представляют собой корпус с подводящим патрубком, внутри которого на подвижной оси расположена центральная вставка, выполненная в виде набора цилиндров с коническим раструбом. Изменением положения центральной вставки достигается выбор одного из двух вариантов подачи воздуха - компактной (конический раструб направлен внутрь воздухораспределителя) или конической струей (конический раструб направлен наружу от воздухораспределителя) и, при необходимости, отклонение направления струи в диапазоне ±20° от оси симметрии воздухораспределителя.

Материалы изготовления

Диффузор изготавливается из оцинкованного листового металлопроката толщиной 0,9 мм и окрашивается порошковыми полиэфирными эмалями в любой цвет по международной шкале RAL. Такое сочетание материала используемого при производстве и финишной обработки гарантированно обеспечивает защиту от коррозии , а также от выцветания/потускнения цвета под воздействием ультрафиолета. По умолчанию решетки окрашиваются в белый цвет RAL 9016М (матовый).

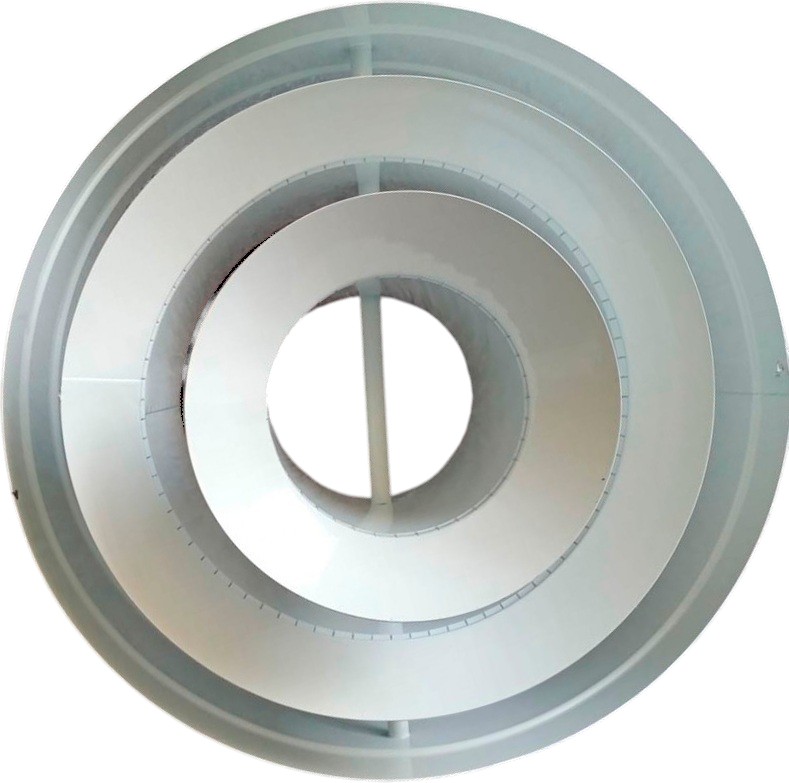

Внешняя сторона диффузора

Габаритно-посадочные размеры воздухораспределителей АМК

Данные для подбора воздухораспределителей AМК
при подаче воздуха в помещение при α = 0°

Данные для подбора воздухораспределителей AМК
при подаче воздуха в помещение при α ≠ 0°

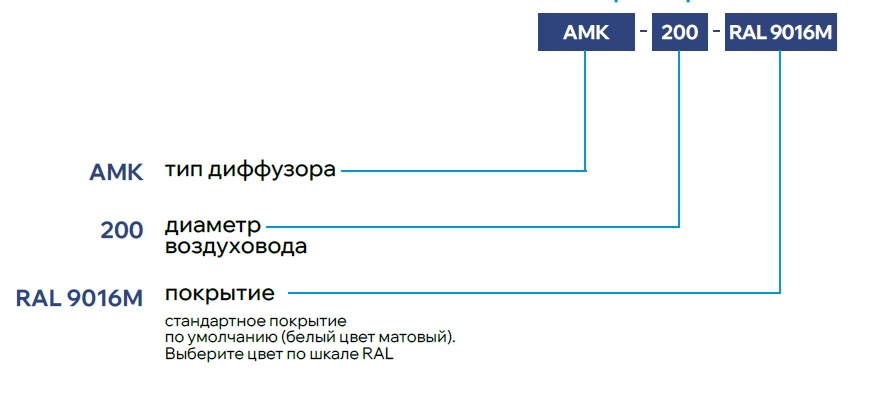

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.

При заказе диффузора с камерой статического давления определяющими размерами являются размеры диффузора, поэтому при заказе не указываются. По требованию возможно изготовление КСД по чертежам заказчика.

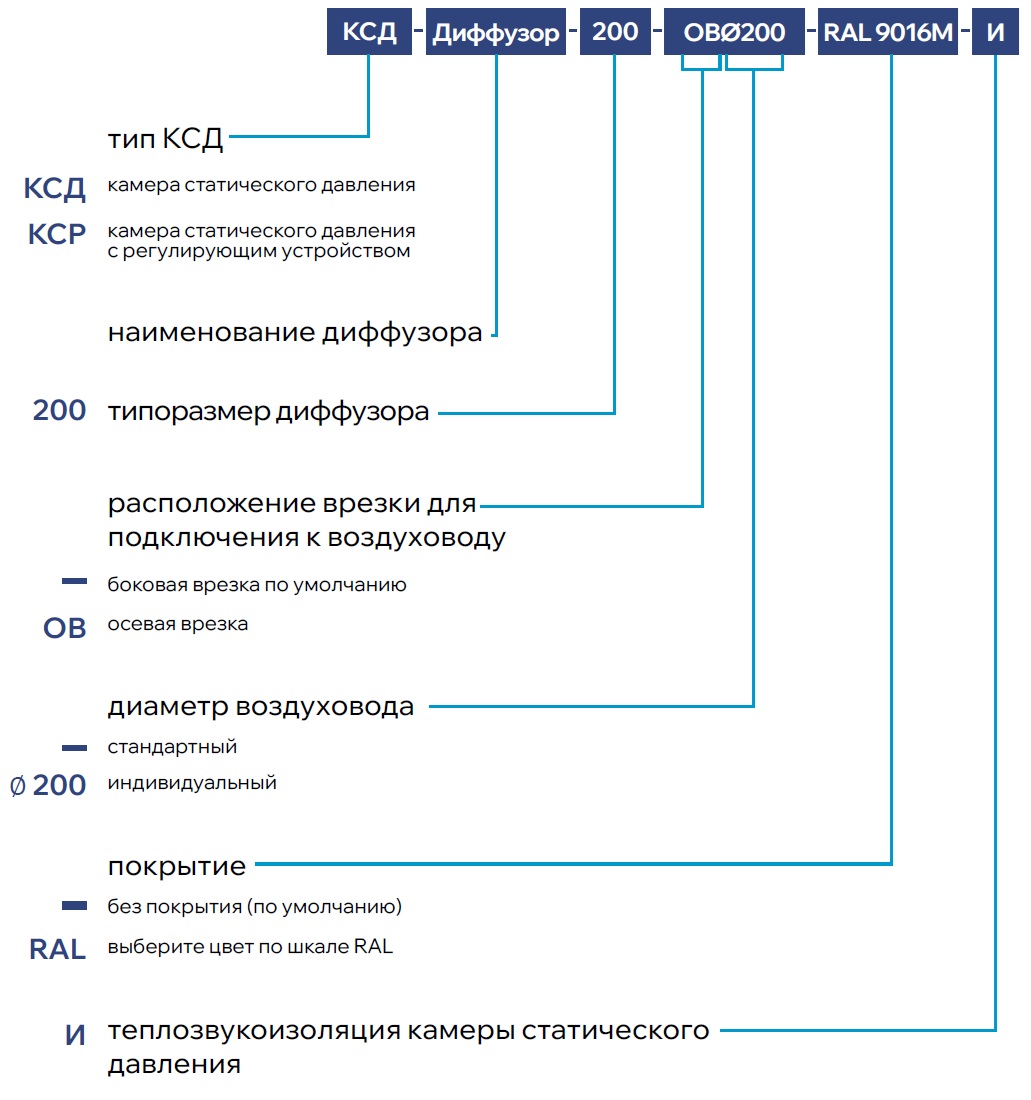

Пример заказа КСД к диффузору
