Вихревой регулируемый диффузор AVD

Описание

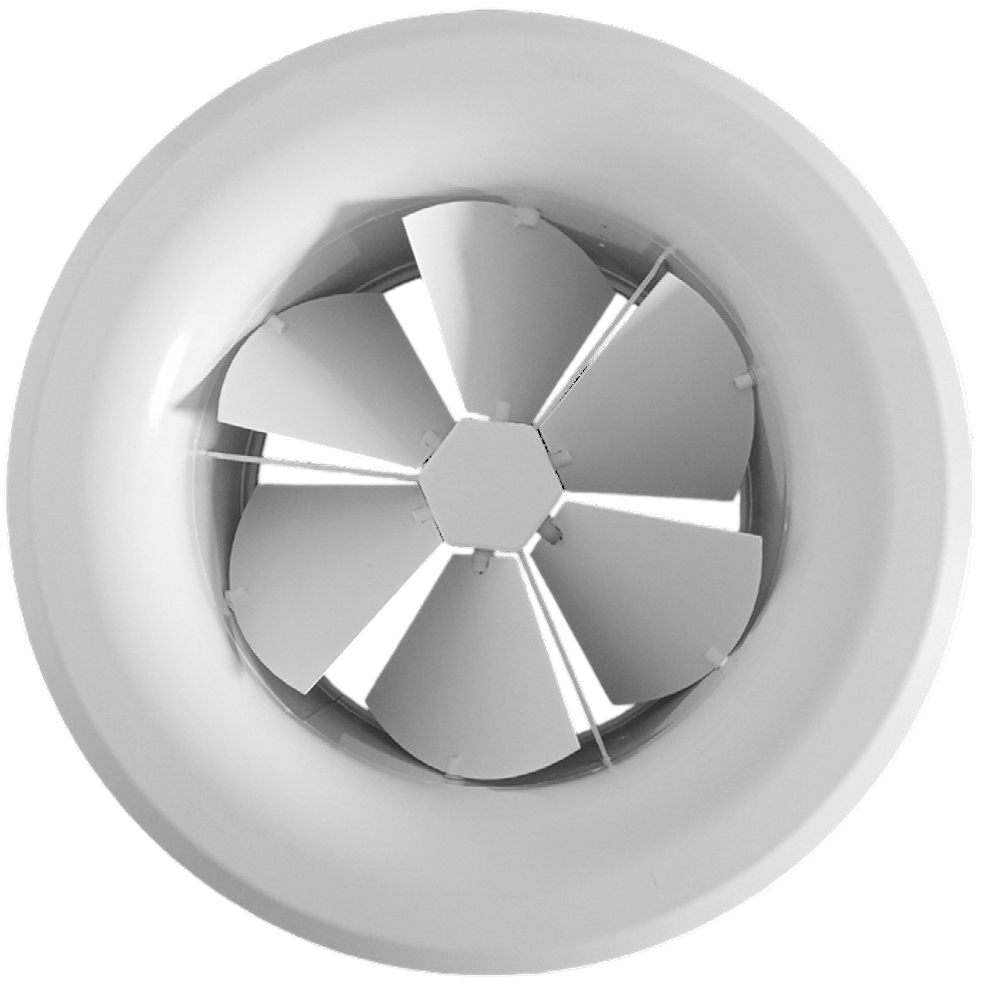

Вихревые диффузоры AVD с поворотными лопатками предназначены для подачи воздуха в изотермическом и неизотермическом режимах (нагрева и охлаждения) из верхней зоны помещений высотой от 4-х метров системами вентиляции и кондиционирования.

Диффузоры AVD рекомендуется применять в административных, общественных и производственных помещениях с высокой разностью температур между поступающим воздухом и воздухом в обслуживаемой зоне. Возможно использование AVD также и для удаления воздуха из помещений.

Воздухораспределитель AVD конструктивно состоит из корпуса с подводящим патрубком и блока лопаток с регулируемым углом наклона. Угол наклона лопаток диффузора изменяется с помощью возвратно-поступательного перемещения рычажного механизма, осуществляющего синхронный поворот лопаток вокруг своих осей от α=50° до α=0° относительно направления потока воздуха.

Диффузоры круглые вихревые AVD устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки, при этом обеспечивается настилание горизонтальной струи на потолок. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Материалы изготовления

• Диффузоры изготавливаются из стали
• Окрашиваются методом порошкового напыления в белый цвет по умолчанию (RAL 9016М). По требованию возможна окраска в любой цвет по каталогу RAL.

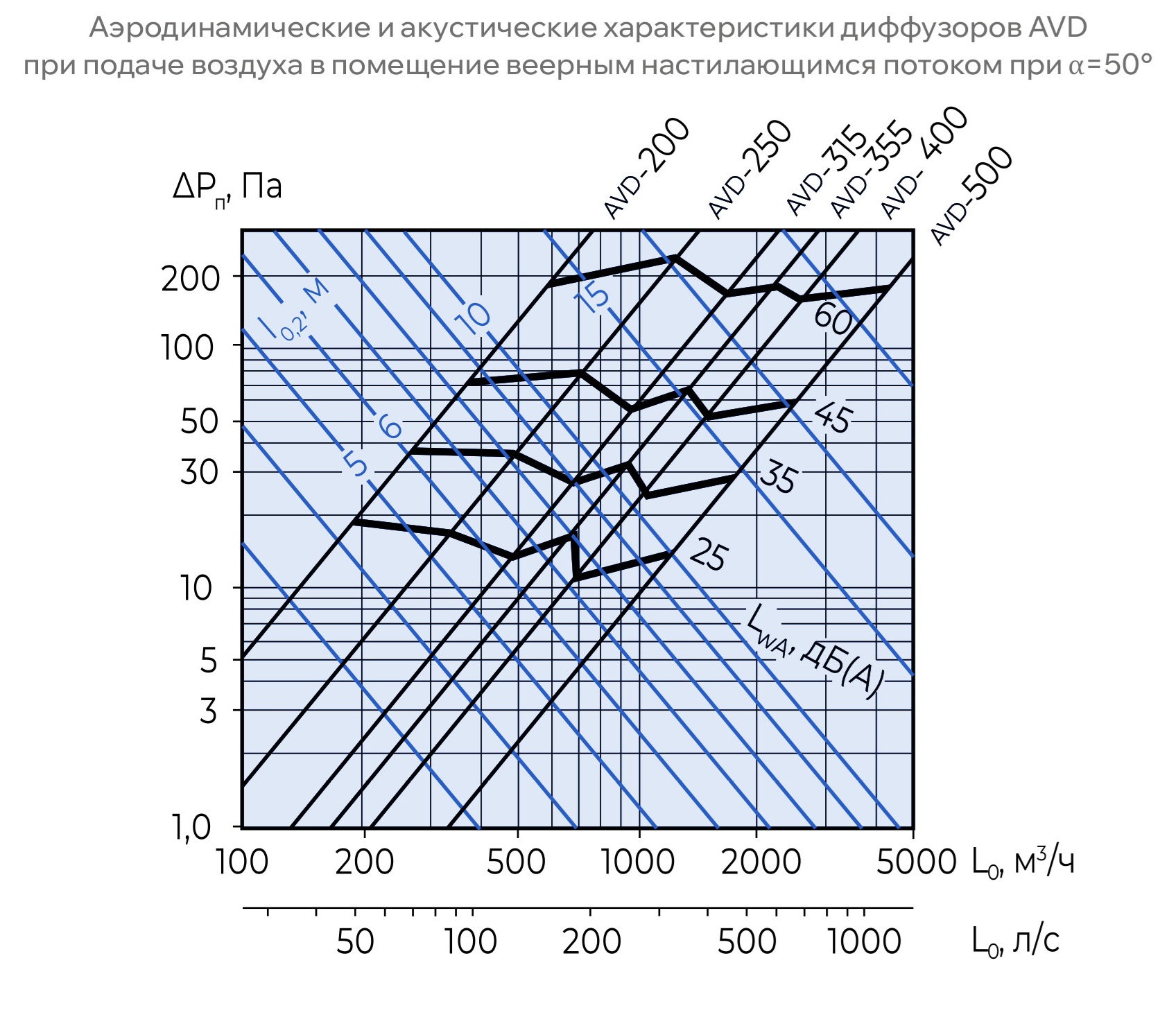

Регулируемые лопатки позволяют вручную или с помощью электропривода изменять форму струи от горизонтальной веерной при подаче охлажденного воздуха до вертикальной конической или компактной при подаче подогретого воздуха.

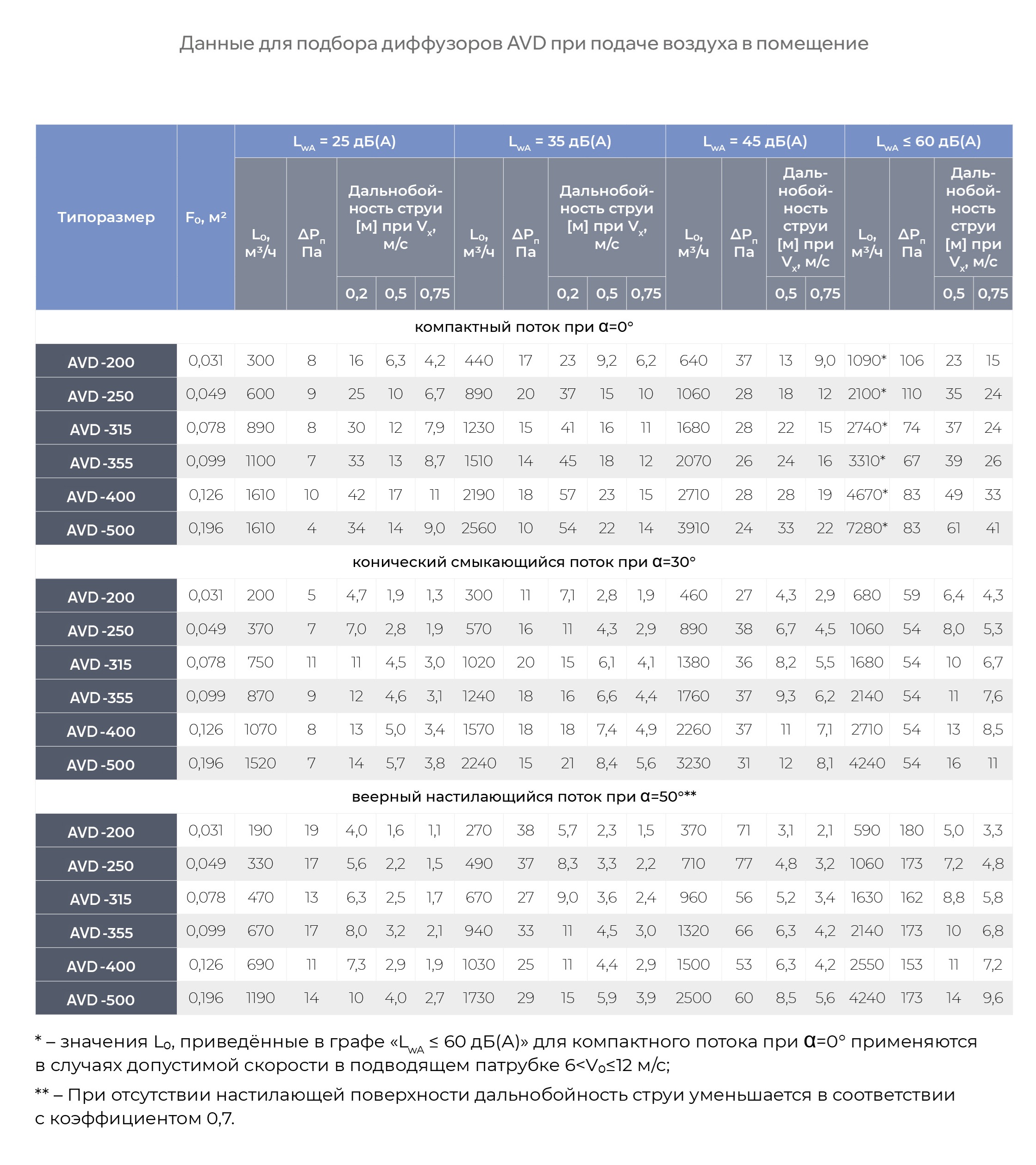

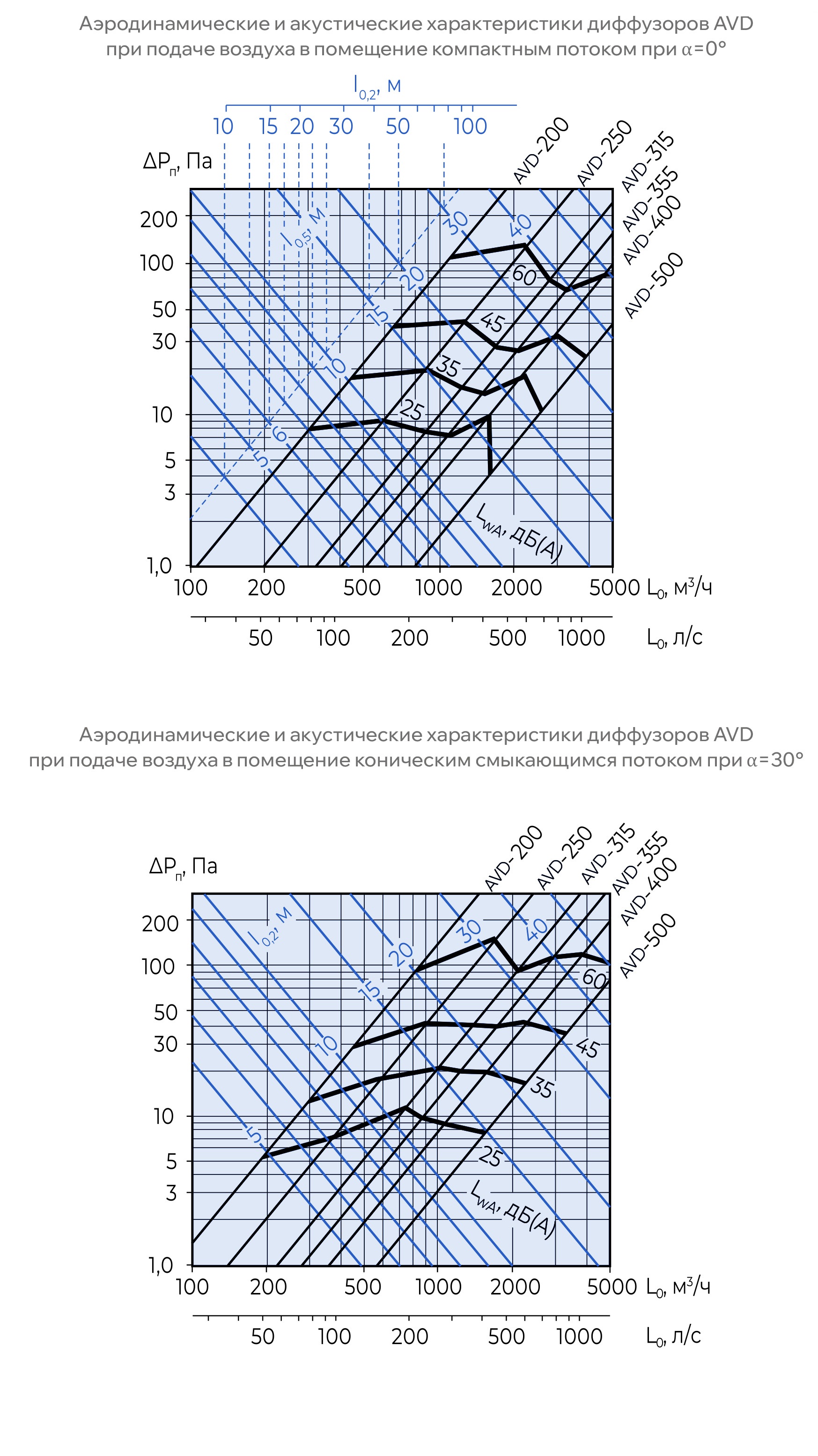

AVD формирует закрученные струи при угле α>30° относительно направления потока воздуха. Преимущества закрученных струй позволяют существенно сократить воздухообмен за счет увеличения избыточной температуры воздуха на притоке и как следствие уменьшение производительности приточных и вытяжных систем.

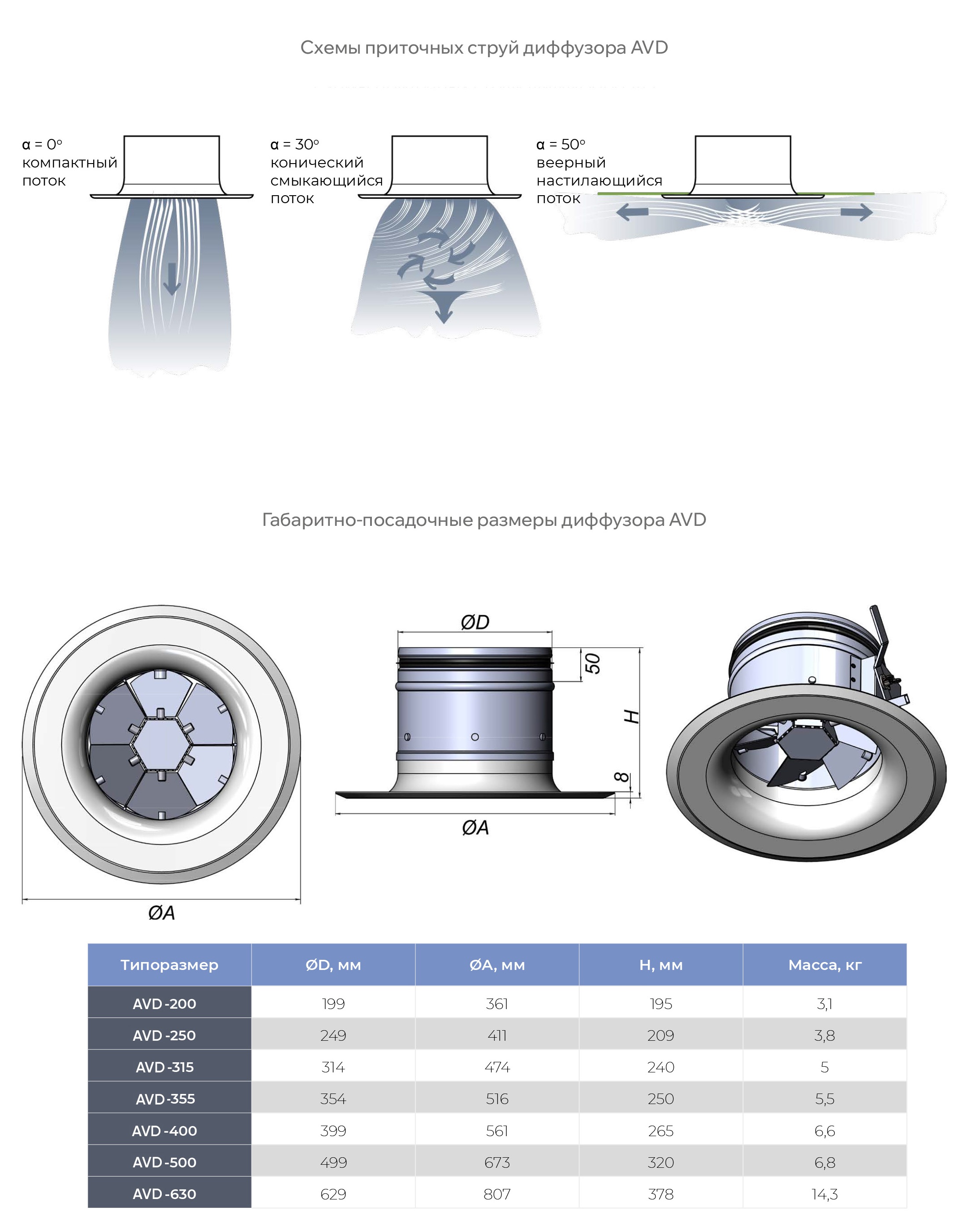

Внешняя сторона диффузора

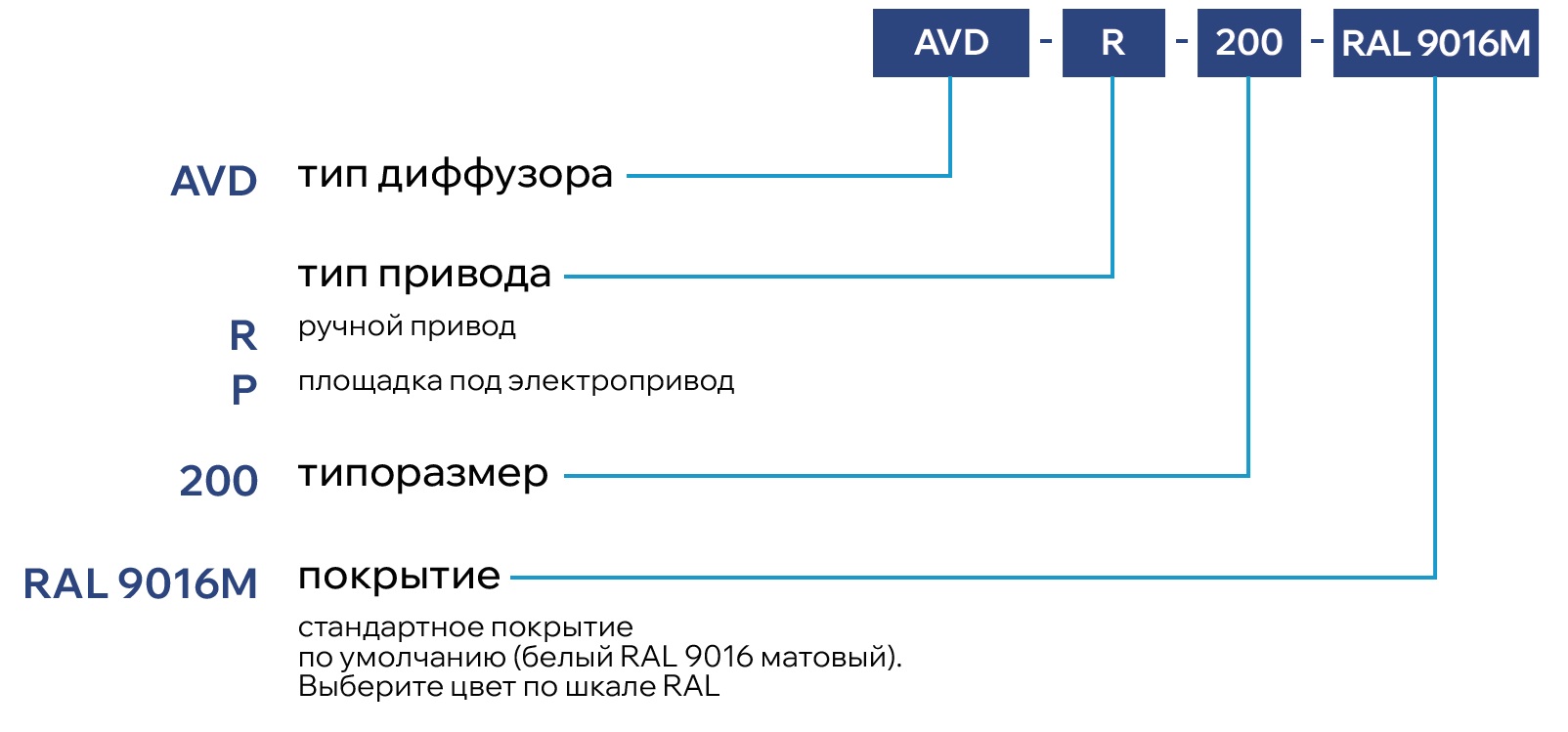

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.

При заказе диффузора с камерой статического давления определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.

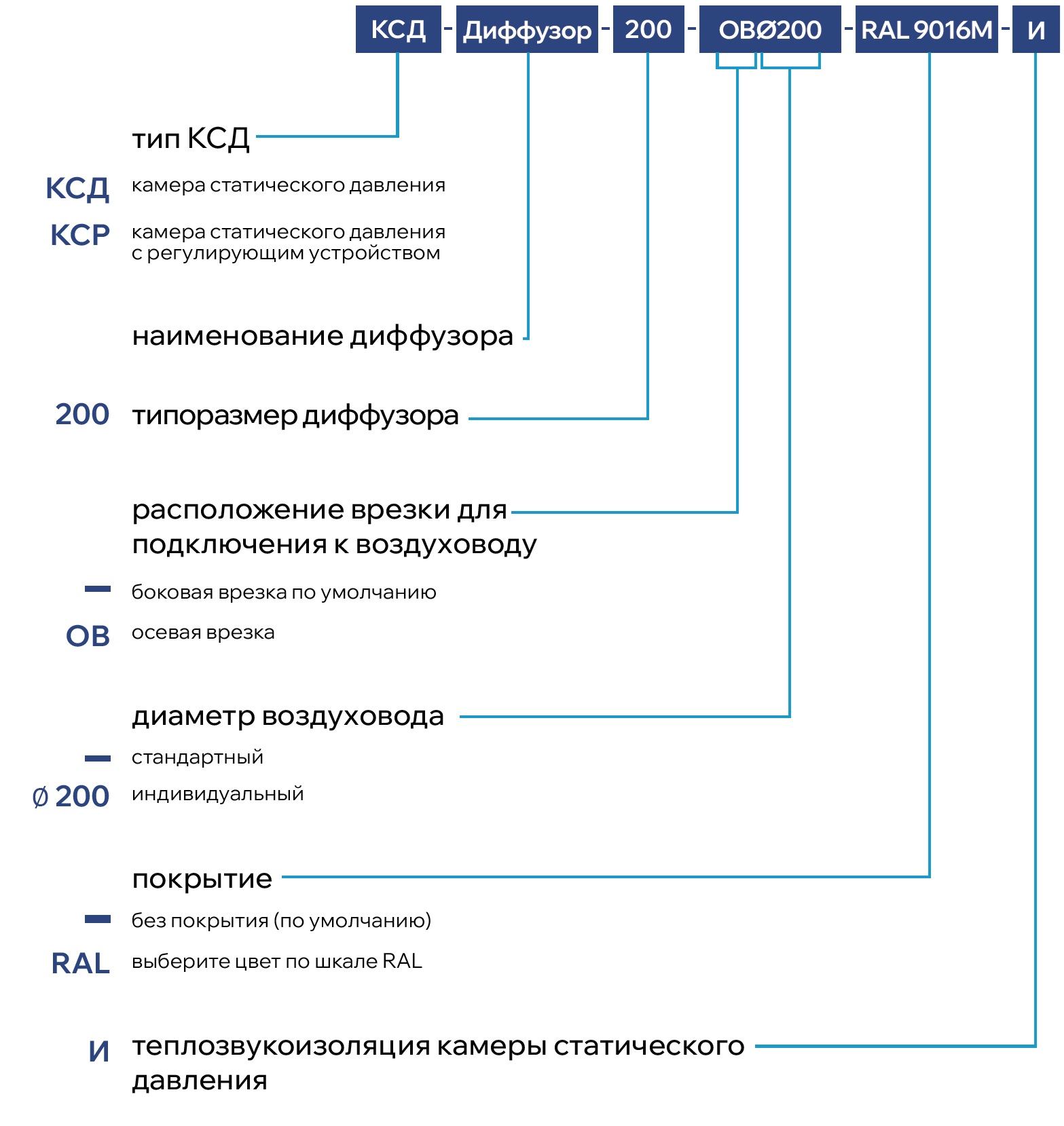

Пример заказа КСД к диффузору
