Вихревой регулируемый диффузор AVZ

Описание

Вихревые диффузоры AVZ предназначены для подачи воздуха системами вентиляции и кондиционирования закрученными струями их верхней зоны помещений.

Диффузоры могут использоваться как для помещений с высоким потолком (заводы, терминалы аэропортов, театры, банкетные залы), так и с относительно низким потолком (залы для приемов, холлы гостиниц).

Вихревой режим течения приточного воздуха на выходе позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения.

Конструктивно диффузор состоит из конического корпуса с регулируемыми лопатками и присоединительного патрубка.

Положение лопаток диффузора можно изменять в зависимости от сезона таким образом, чтобы обеспечить в рабочей зоне максимально комфортную температуру вне зависимости от подачи теплого воздуха (вертикальная струя) или холодного воздуха (горизонтальная струя).

Материалы изготовления

Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет по умолчанию RAL 9016М (матовый). По требованию возможна окраска в любой цвет по каталогу RAL.

Схемы приточных струй диффузора AVZ

Габаритно-посадочные размеры диффузора AVZ

Монтаж диффузора AVZ

Аэродинамические и акустические характеристики диффузора AVZ

Быстрый подбор диффузора AVZ

Уровень звуковой мощности и потеря давления диффузора AVZ
при горизонтальной подаче воздуха (режим охлаждения)

Уровень звуковой мощности и потеря давления диффузора AVZ
при подаче воздуха под углом 45° (изотермический режим)

Уровень звуковой мощности и потеря давления диффузора AVZ
в режиме нагрева

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.



При заказе диффузора с камерой статического давления определяющими размерами являются размеры диффузора, поэтому в заказе не указываются. По требованию возможно изготовление КСД по чертежам заказчика.

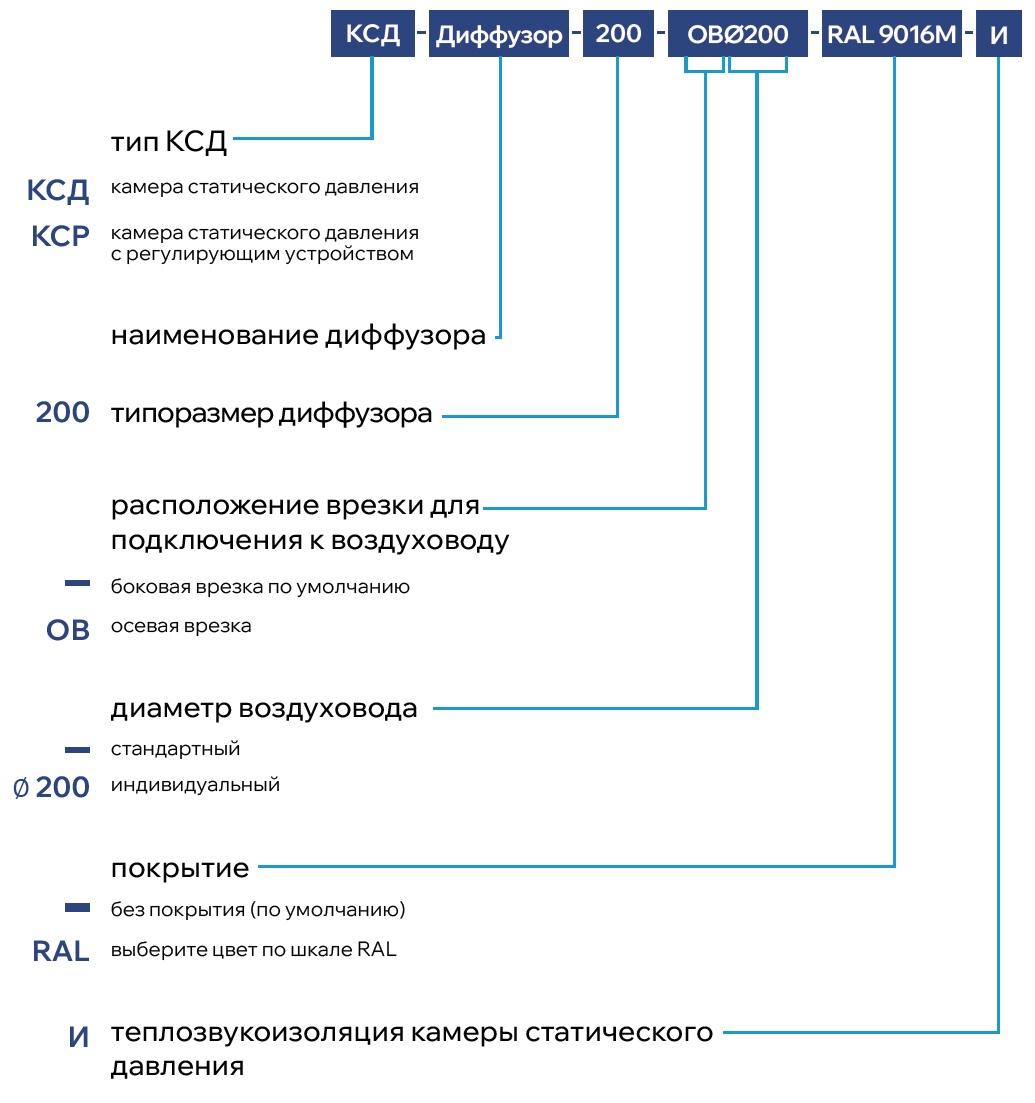

Пример заказа КСД к диффузору
