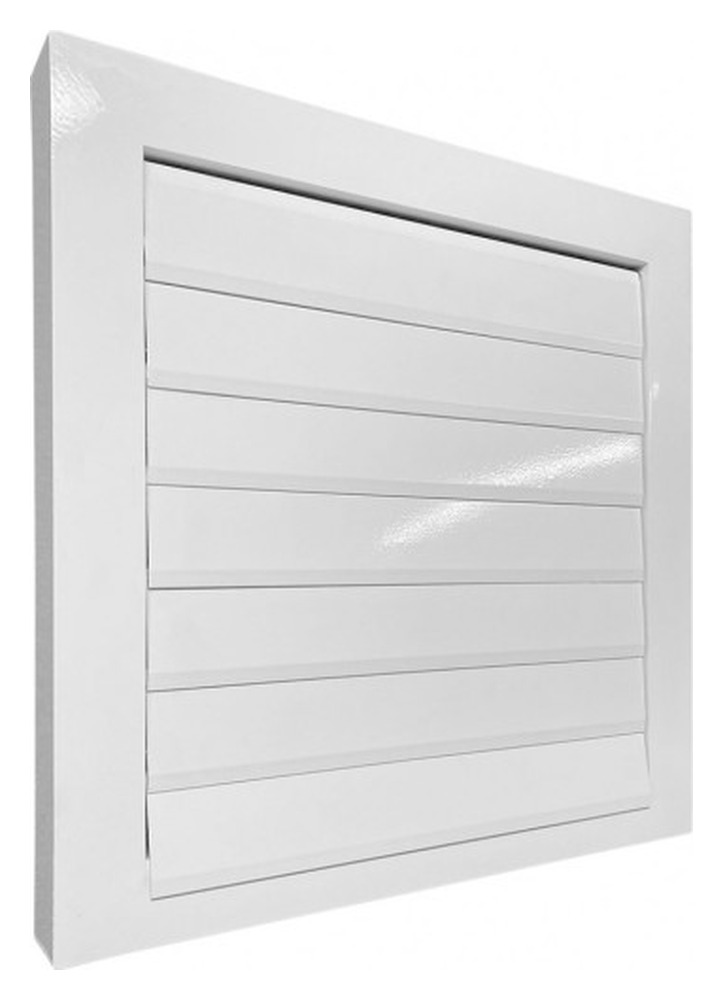

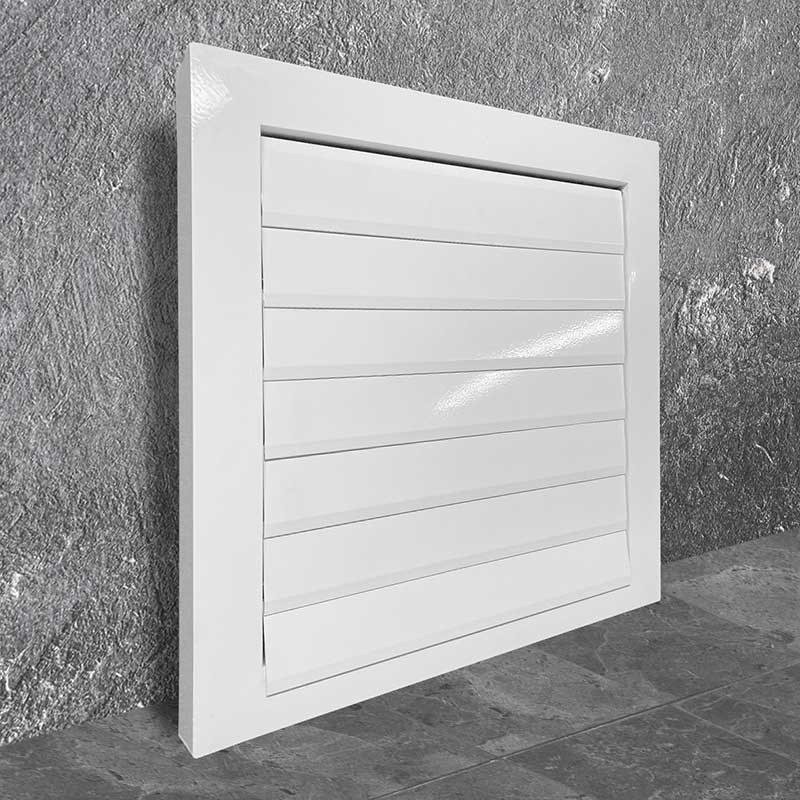

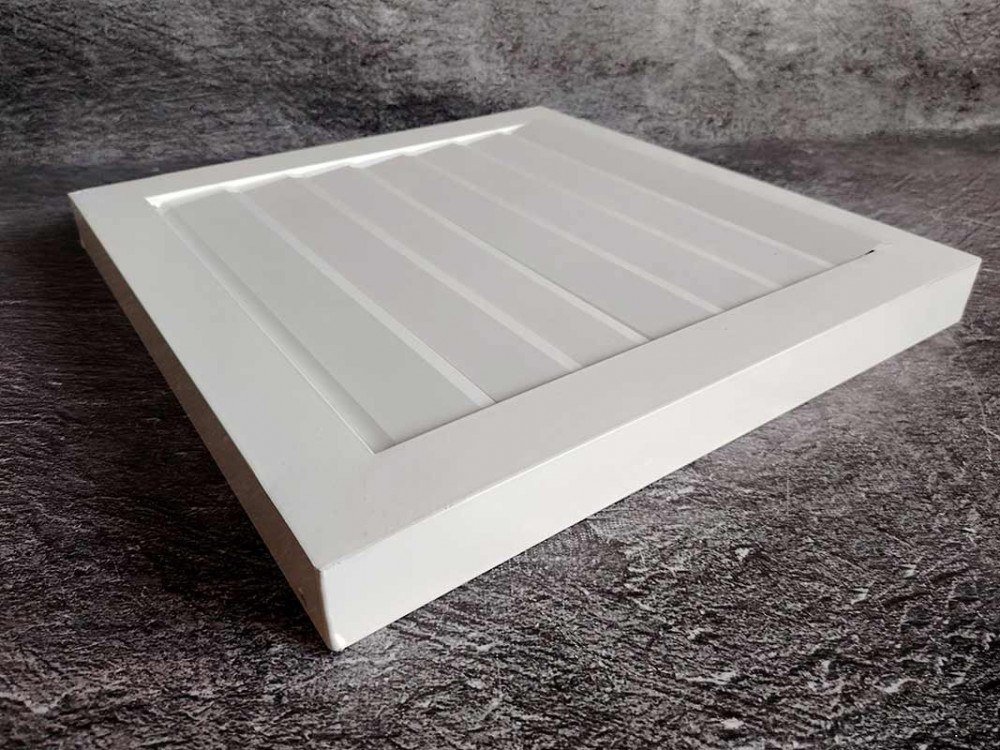

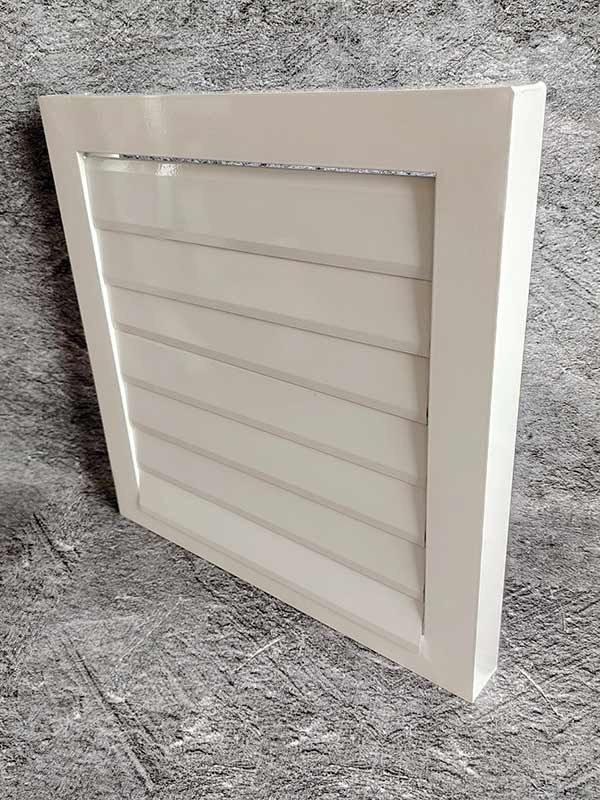

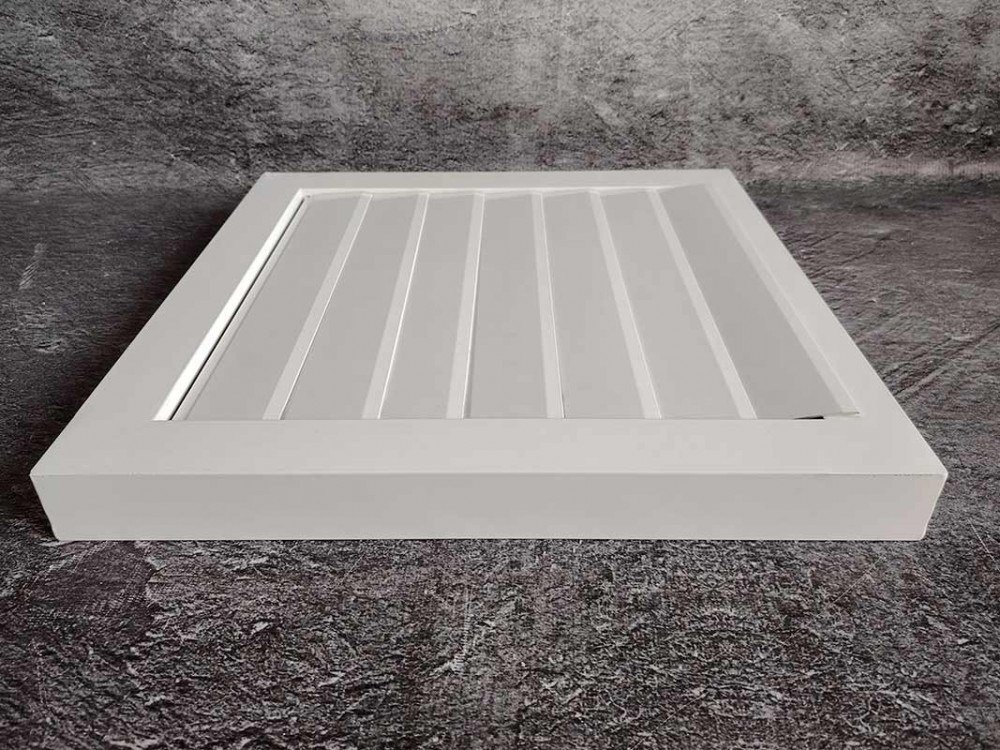

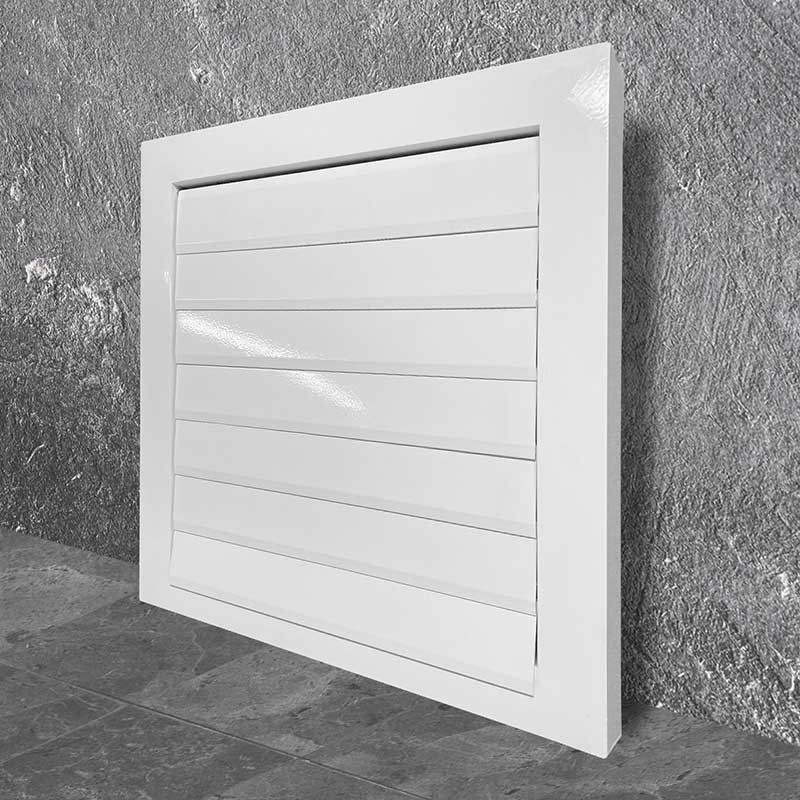

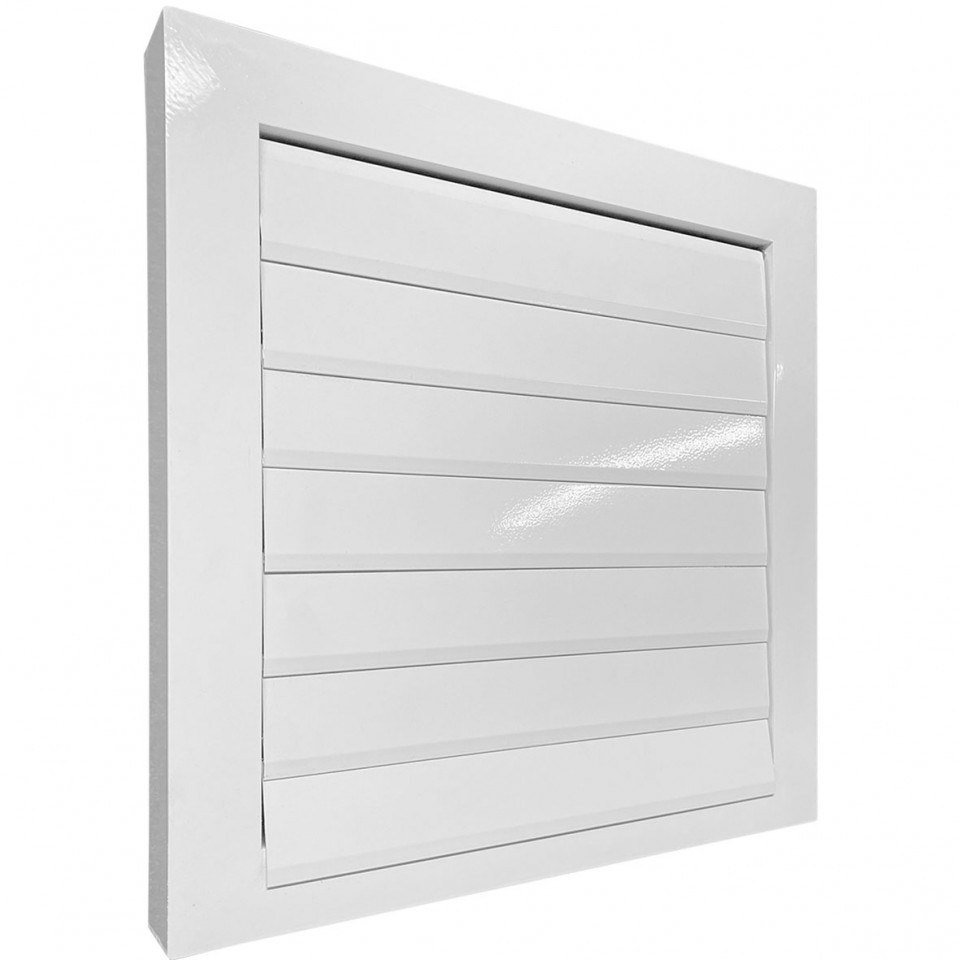

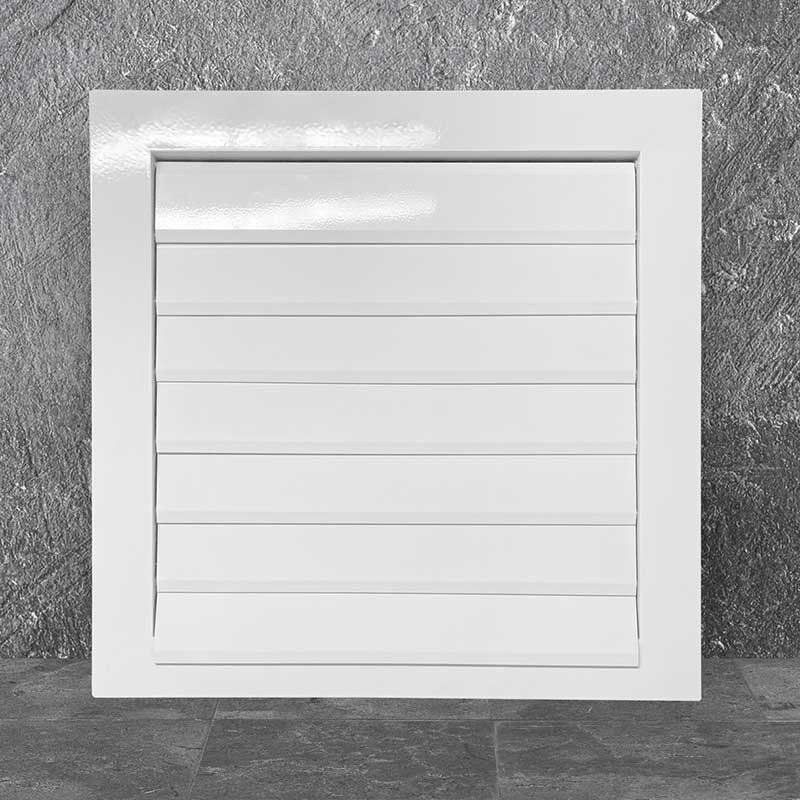

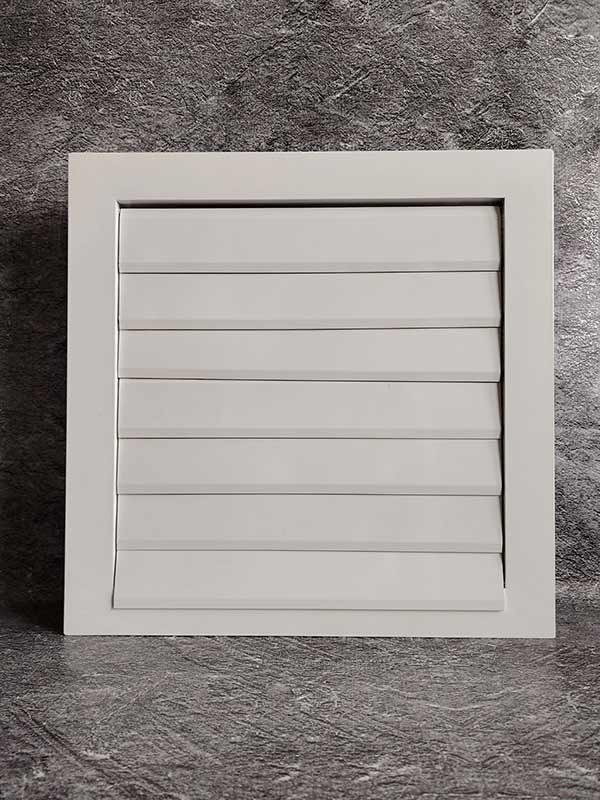

Инерционная накладная решётка усиленная ГРН2

• Назначение: обратный клапан: пропускает воздух в одну сторону, защищает канал от обратной тяги и осадков
• Конструкция: накладная, усиленная — рамка на швеллере 40×40 мм; при стороне А более 650 мм изготавливается по типу 2 (с перемычкой)

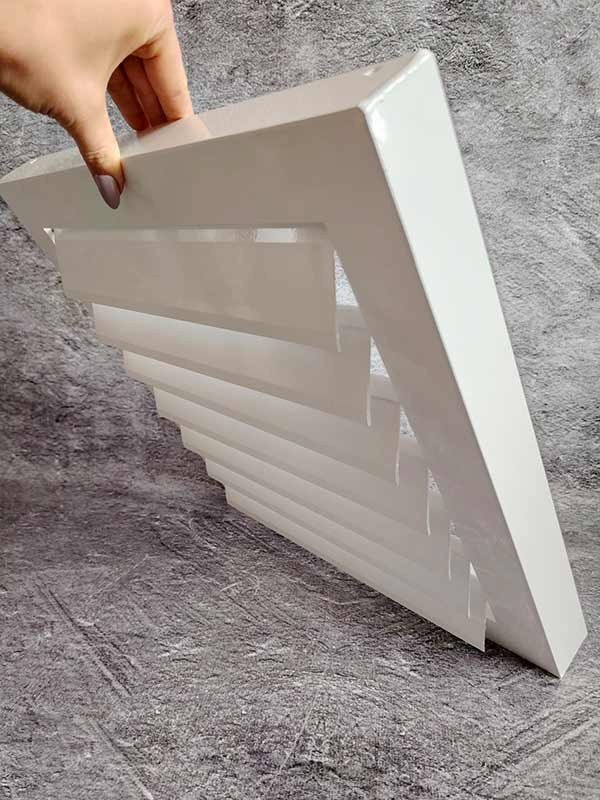

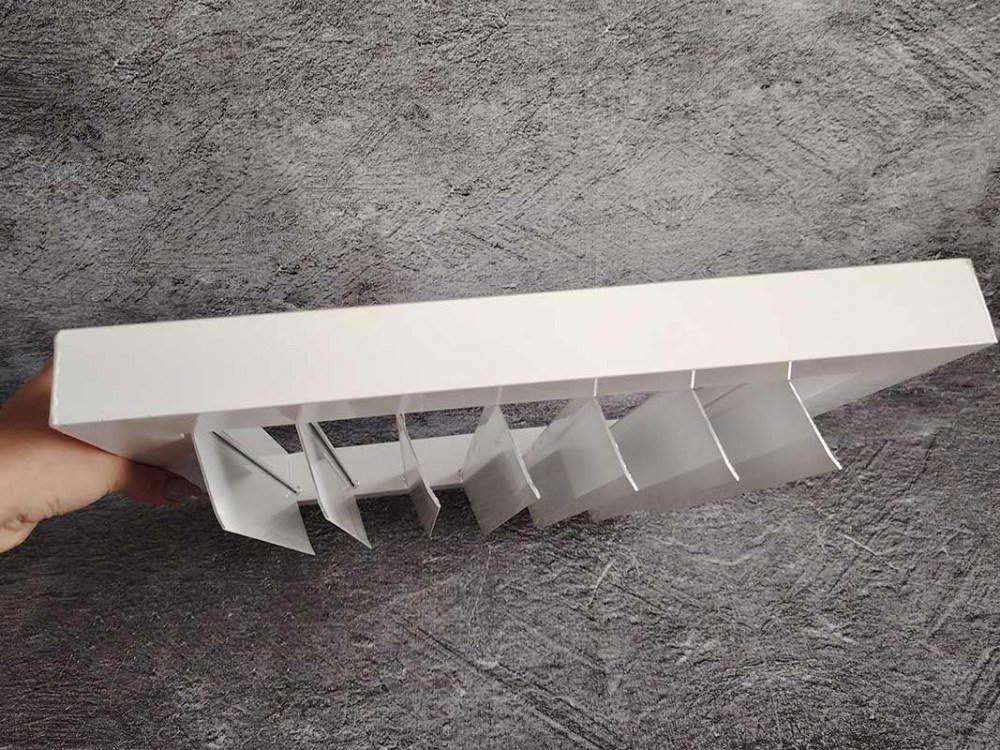

• Жалюзи: легкоподвижные горизонтальные ламели, закрываются под собственным весом
• Материал: алюминиевый профиль АД31 (ГОСТ 22233-2001)
• Покрытие: полиэфирное порошковое окрашивание, любой цвет по каталогу RAL (по умолчанию белый — RAL 9016)
• Типоразмеры: 100×100 – 1500×1500 мм (по габаритным размерам решётки)
• Доп. комплектация: защитная сетка; патрубок для подключения к круглому воздуховоду (диаметр по заказу)

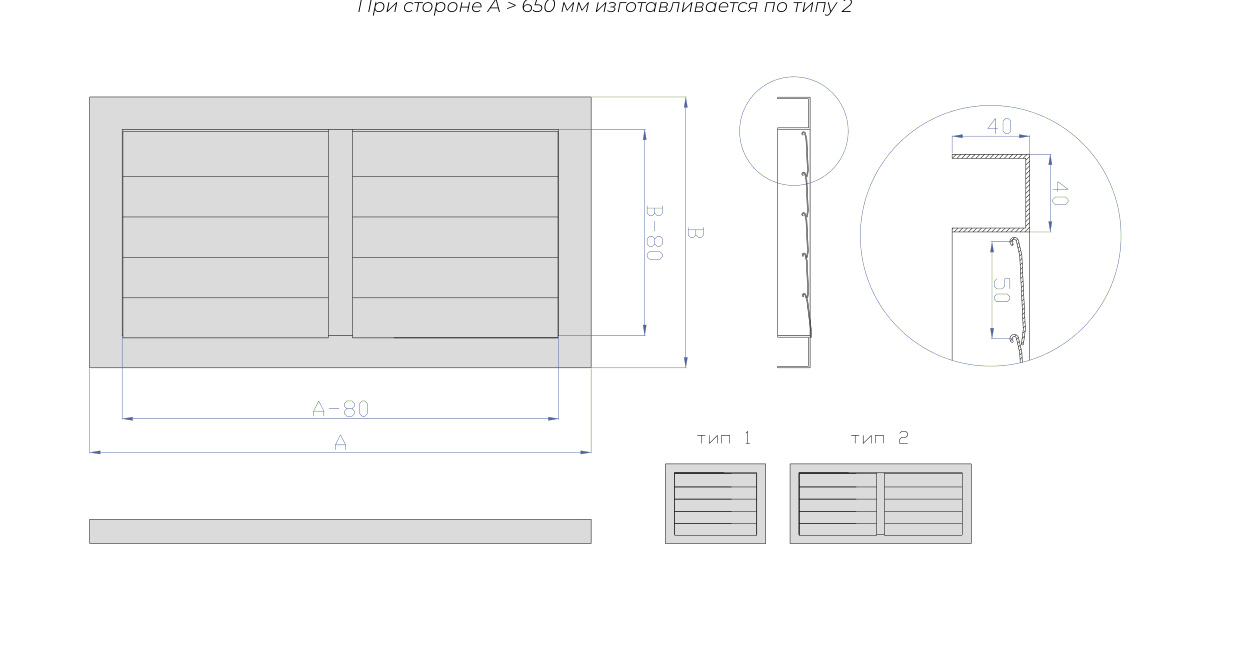

Чертёж и габаритные размеры ГРН2:

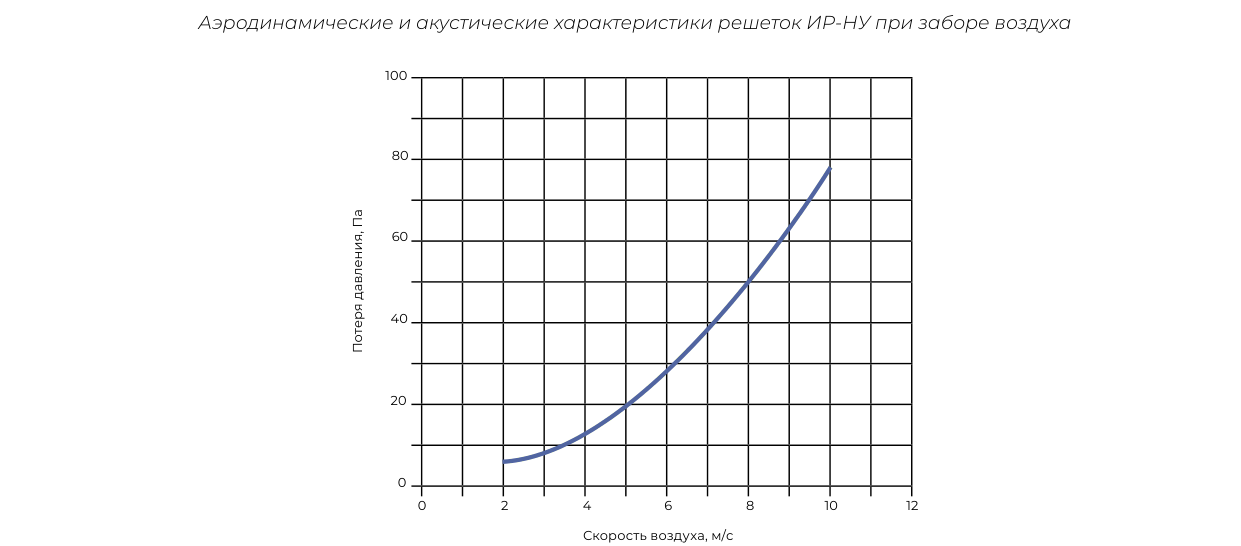

Аэродинамические характеристики ГРН2 при заборе воздуха (потеря давления от скорости воздуха):

Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:

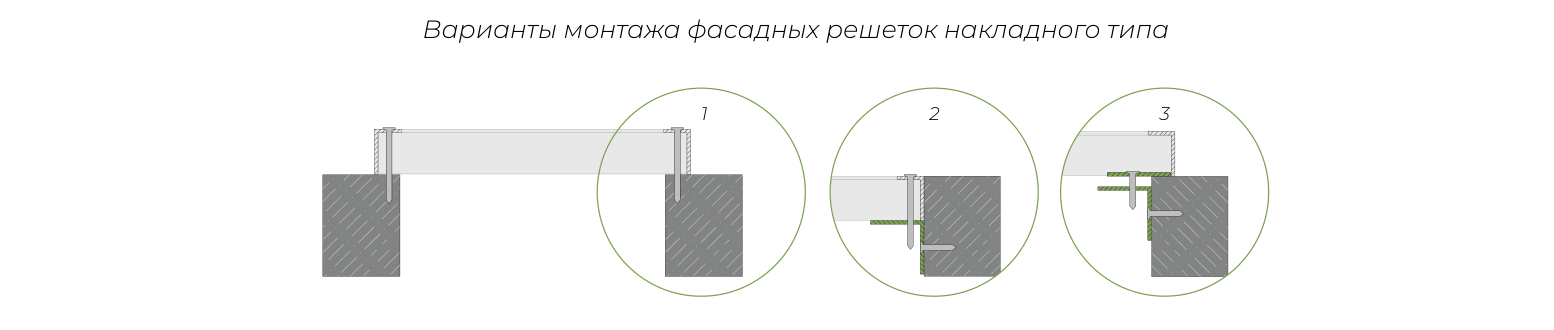

Варианты монтажа решётки ГРН2:

1. Крепление саморезами
2. С помощью монтажной
