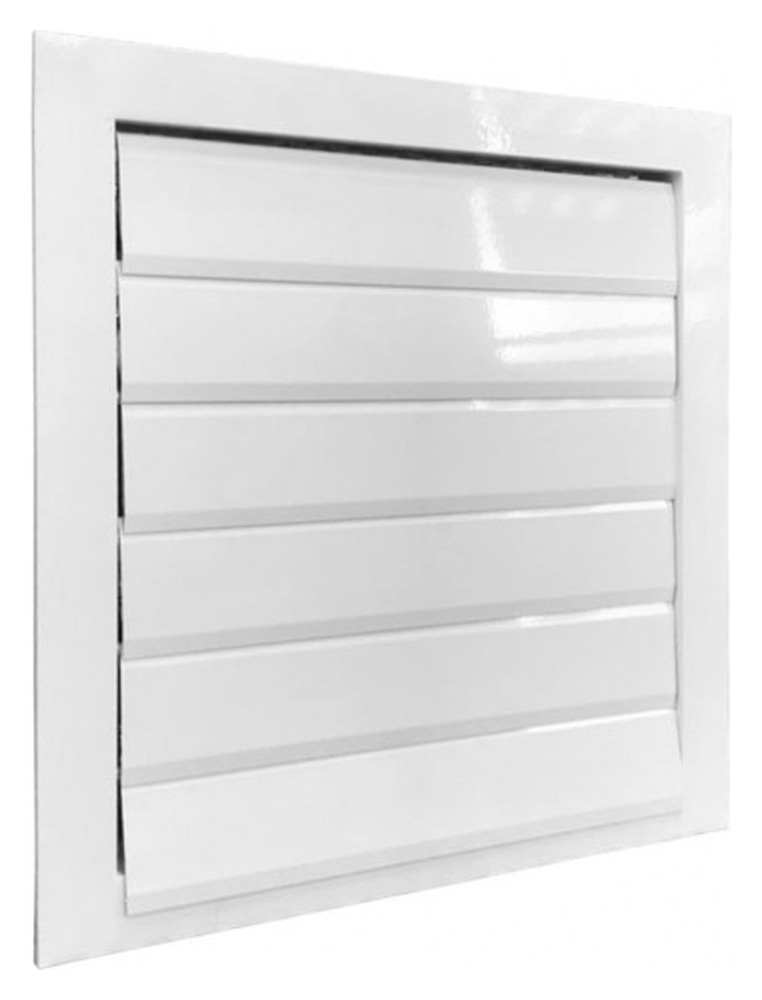

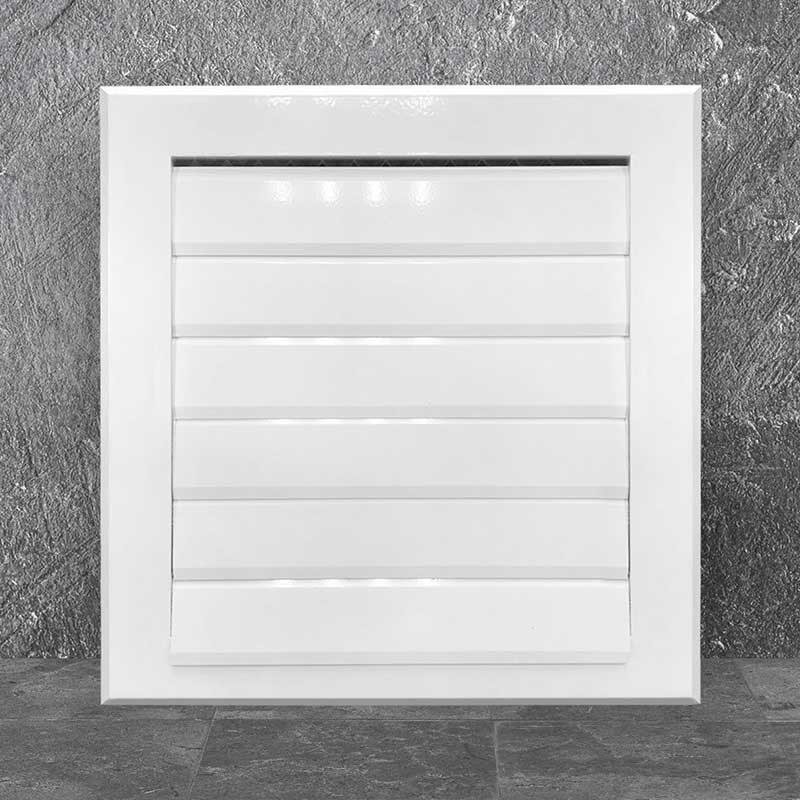

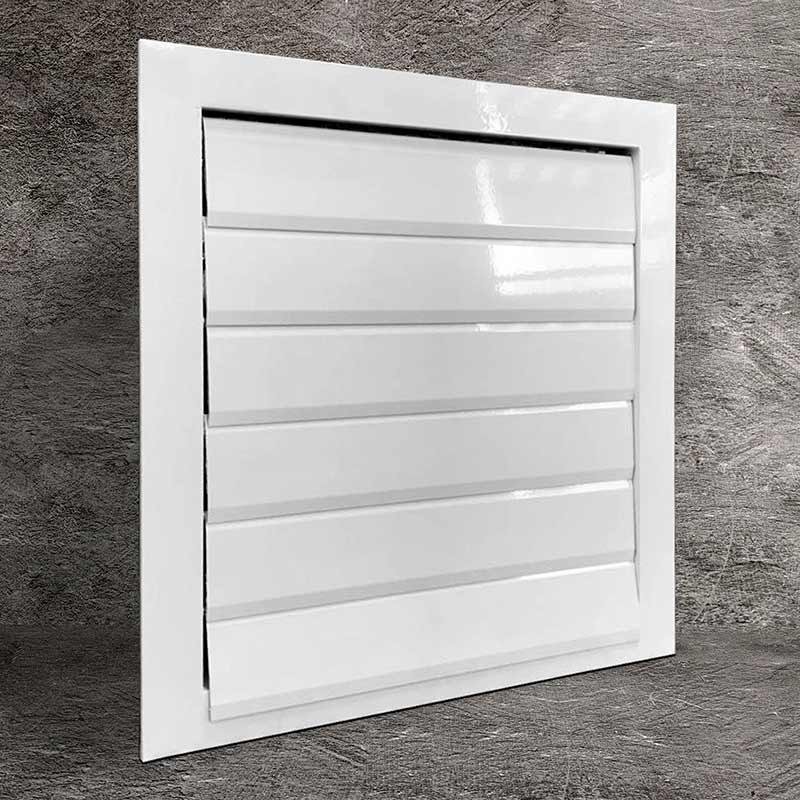

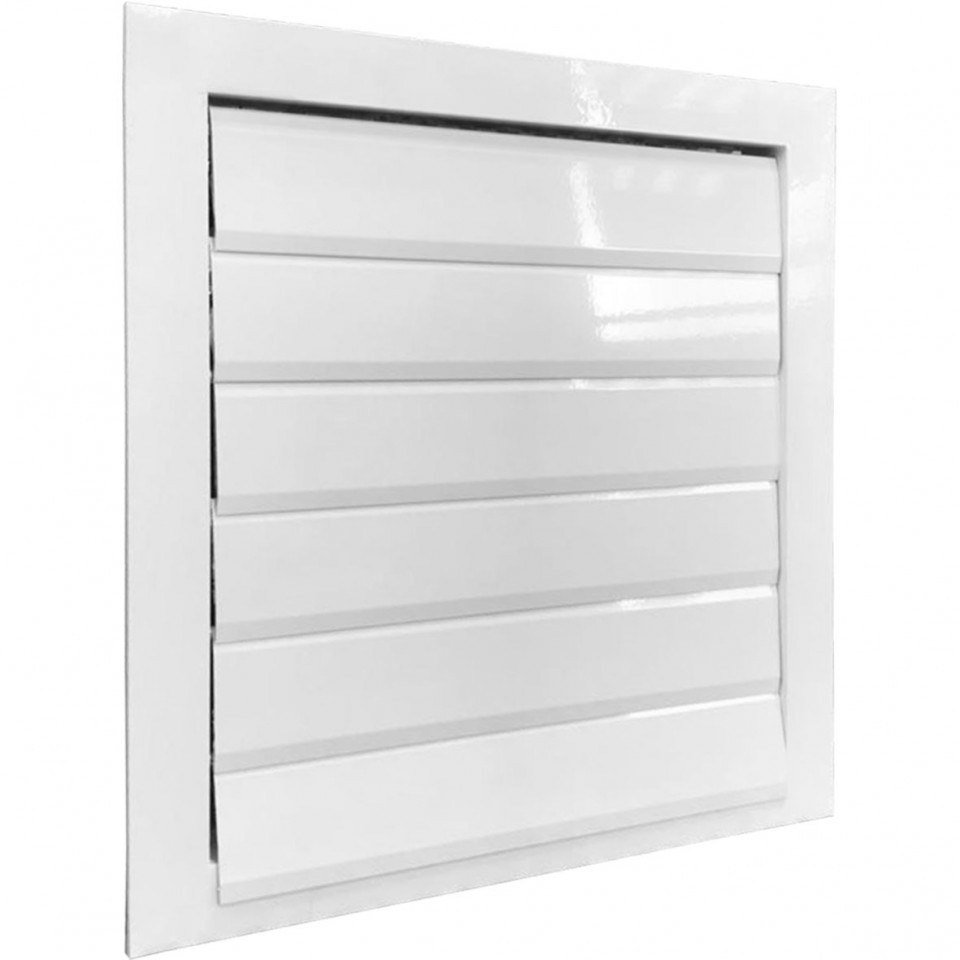

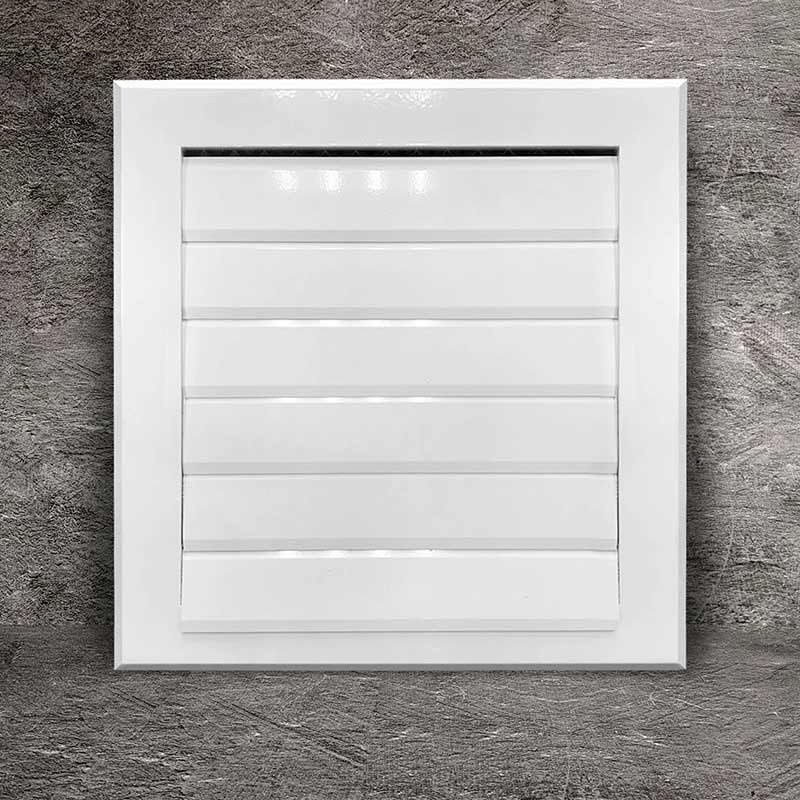

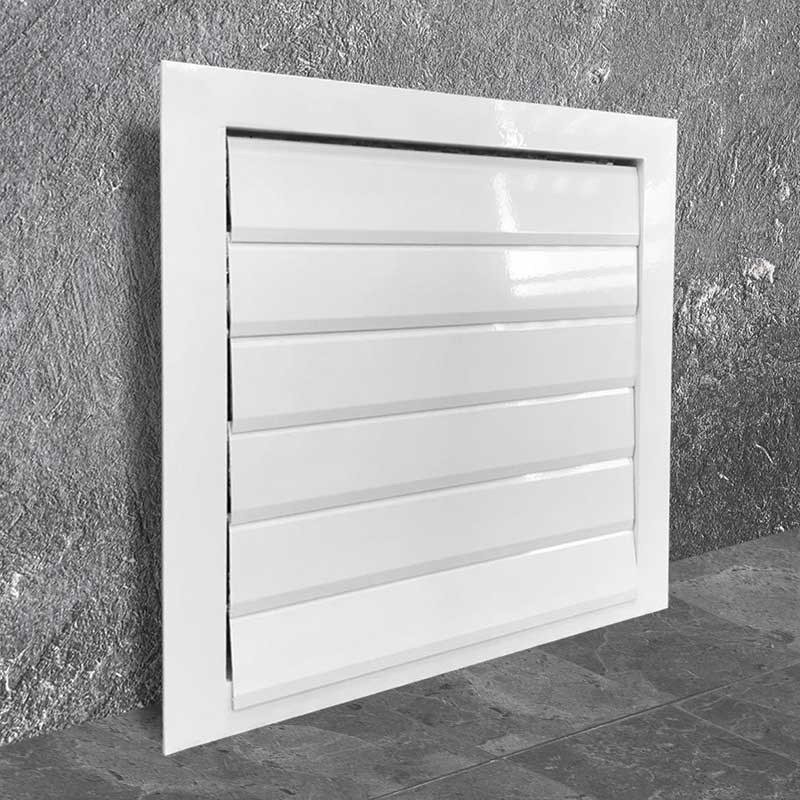

Инерционная вентиляционная решётка ГР

• Назначение: обратный клапан: пропускает воздух в одну сторону, защищает канал от обратной тяги и осадков
• Конструкция: встраиваемая (рамка с внешним фланцем); при стороне А более 650 мм изготавливается по типу 2 (с перемычкой)

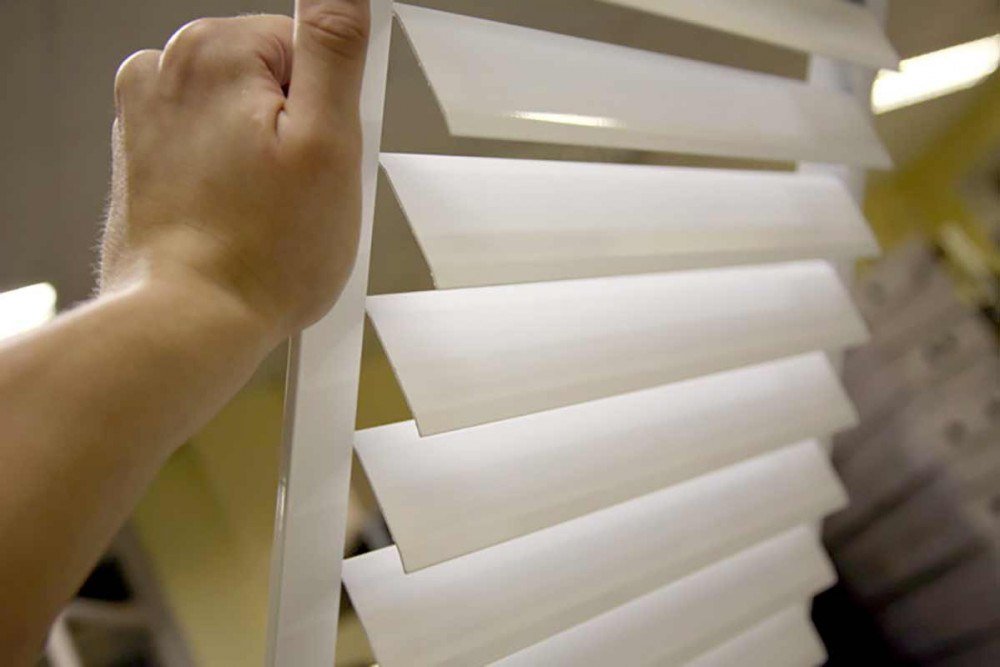

• Жалюзи: легкоподвижные горизонтальные ламели, закрываются под собственным весом
• Материал: алюминиевый профиль АД31 (ГОСТ 22233-2001)
• Покрытие: полиэфирное порошковое окрашивание, любой цвет по каталогу RAL (по умолчанию белый — RAL 9016)
• Типоразмеры: 100×100 – 1500×1500 мм (по размерам строительного проёма)
• Доп. комплектация: защитная сетка; адаптер для присоединения к воздуховоду

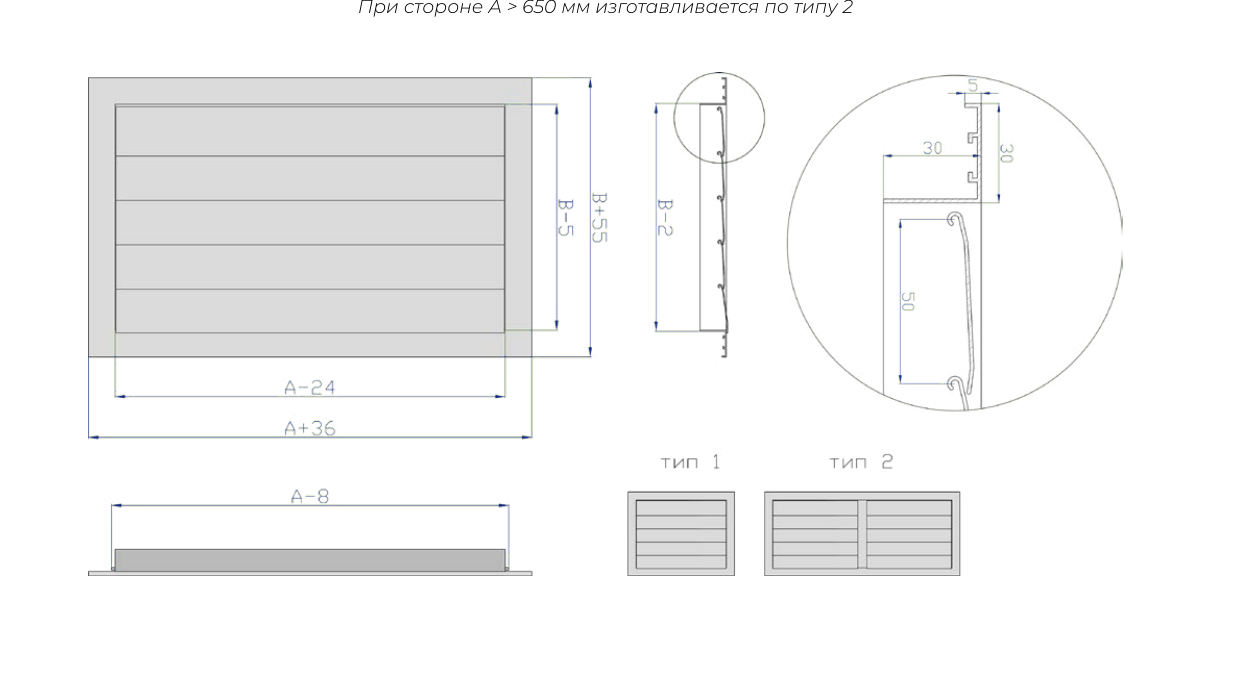

Чертёж и габаритные размеры ГР:

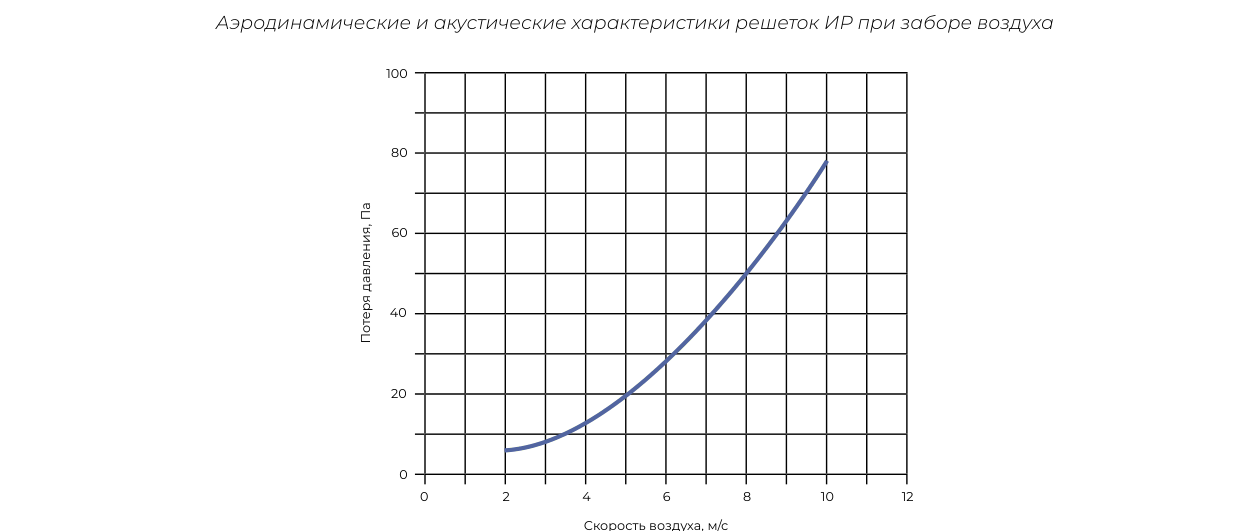

Аэродинамические характеристики ГР при заборе воздуха (потеря давления от скорости воздуха):

Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:

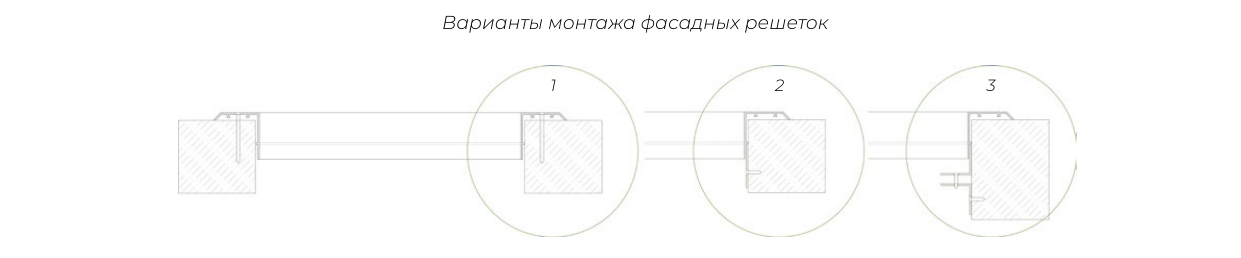

Варианты монтажа решётки ГР:

1. Крепление саморезами (О)
2. С помощью монтажной пластины (МП)
3. С помощью монтажного уголка (МУ)
