Напольная решётка ЛДП AIRS применяется в бассейнах и других помещениях с большой площадью остекления для предотвращения запотевания стёкол, а также для создания комфортного микроклимата. Устанавливается в пол скрытым способом на расстоянии до 0,2 м от зоны остекления.
Подобрать размер ЛДП
Вариант исполнения
Одиночная секция
Угловая секция
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Описание
Характеристики
Чертежи и размеры
Графики
Таблицы
Варианты монтажа
Пример заказа
Напольная решётка ЛДП AIRS применяется в бассейнах и других помещениях с большой площадью остекления для предотвращения запотевания стёкол, а также для создания комфортного микроклимата. Устанавливается в пол скрытым способом на расстоянии до 0,2 м от зоны остекления.
Ламели: фиксированные
Количество щелей: от 1 до 6
Материал: алюминиевая шина 40×4
Покрытие: порошковая краска RAL 9016 по умолчанию, по запросу — любой цвет RAL

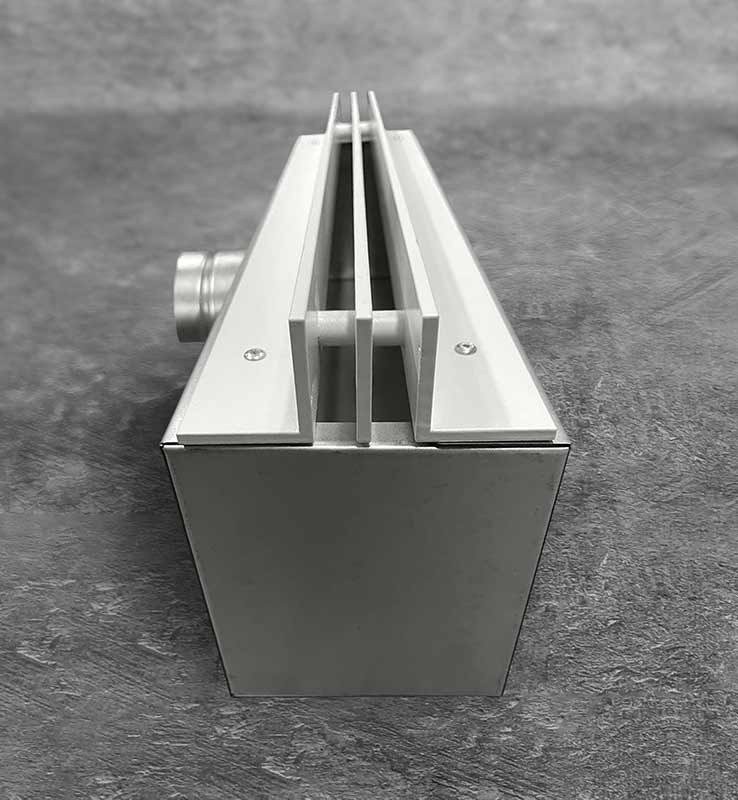

Комплектация: камера статического давления КСД (без регулятора) или КСР (с регулятором расхода)

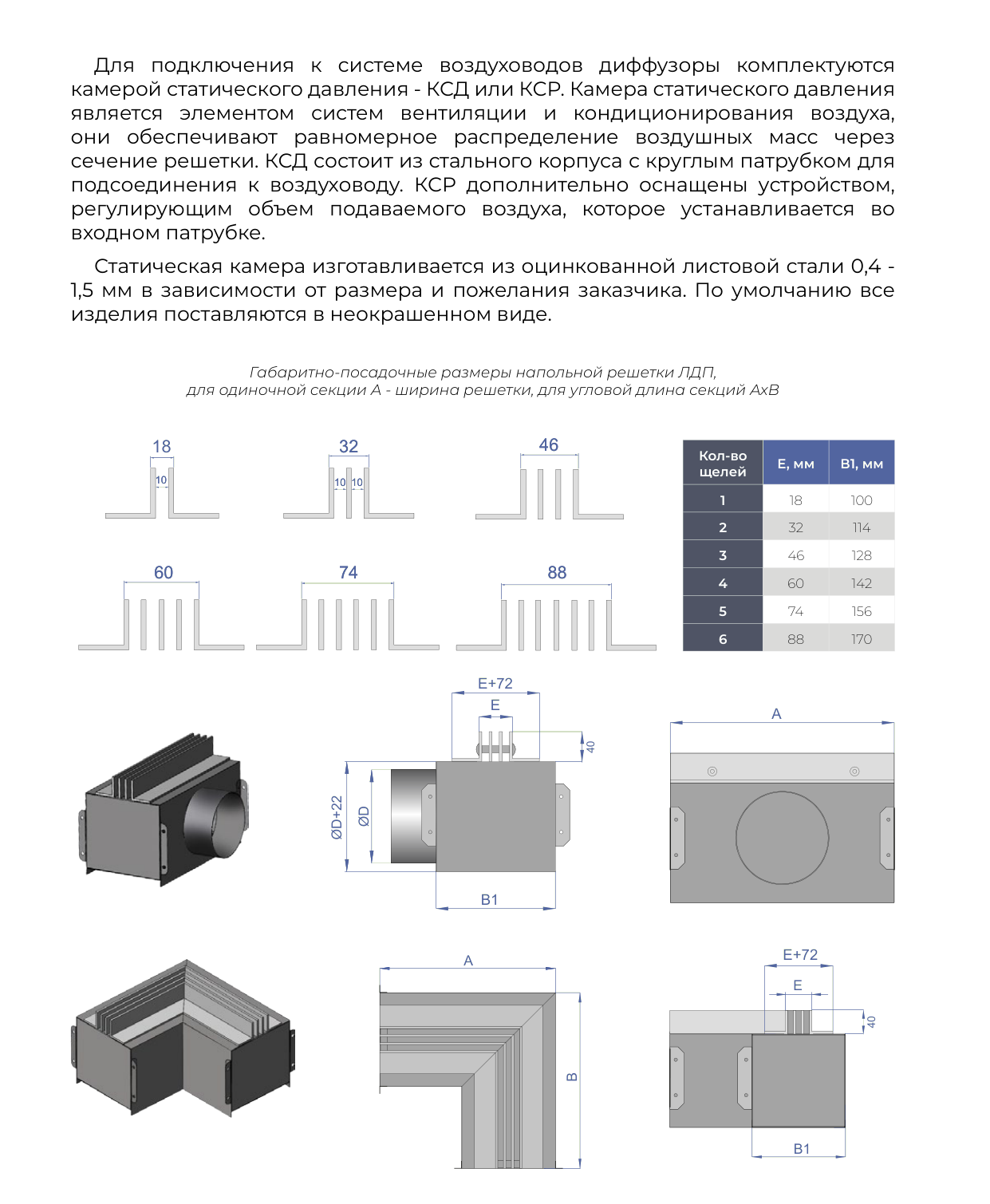

Чертёж и габаритные размеры ЛДП:

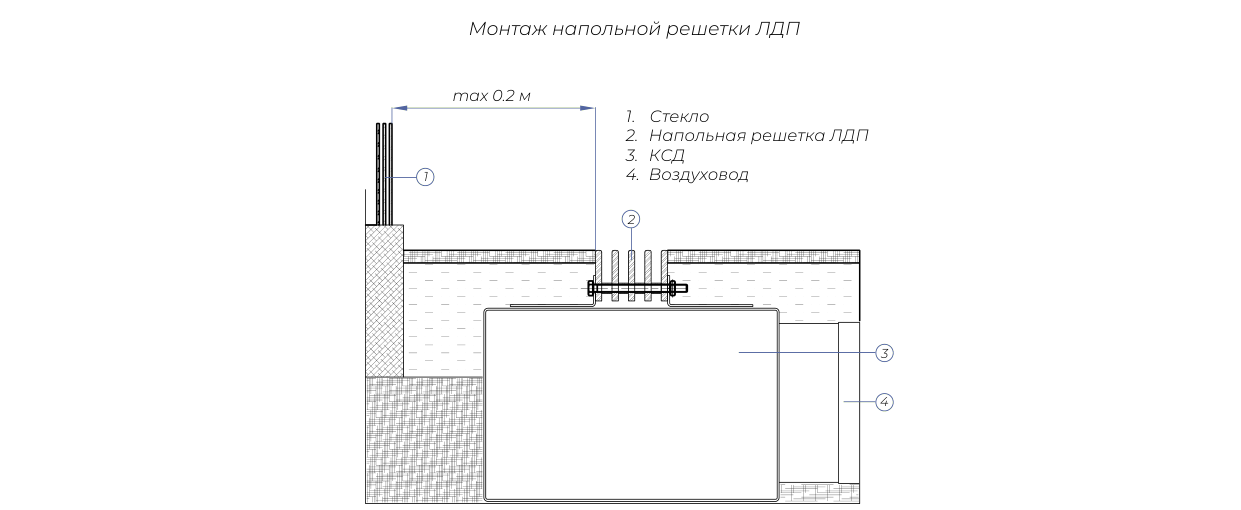

Схема монтажа:

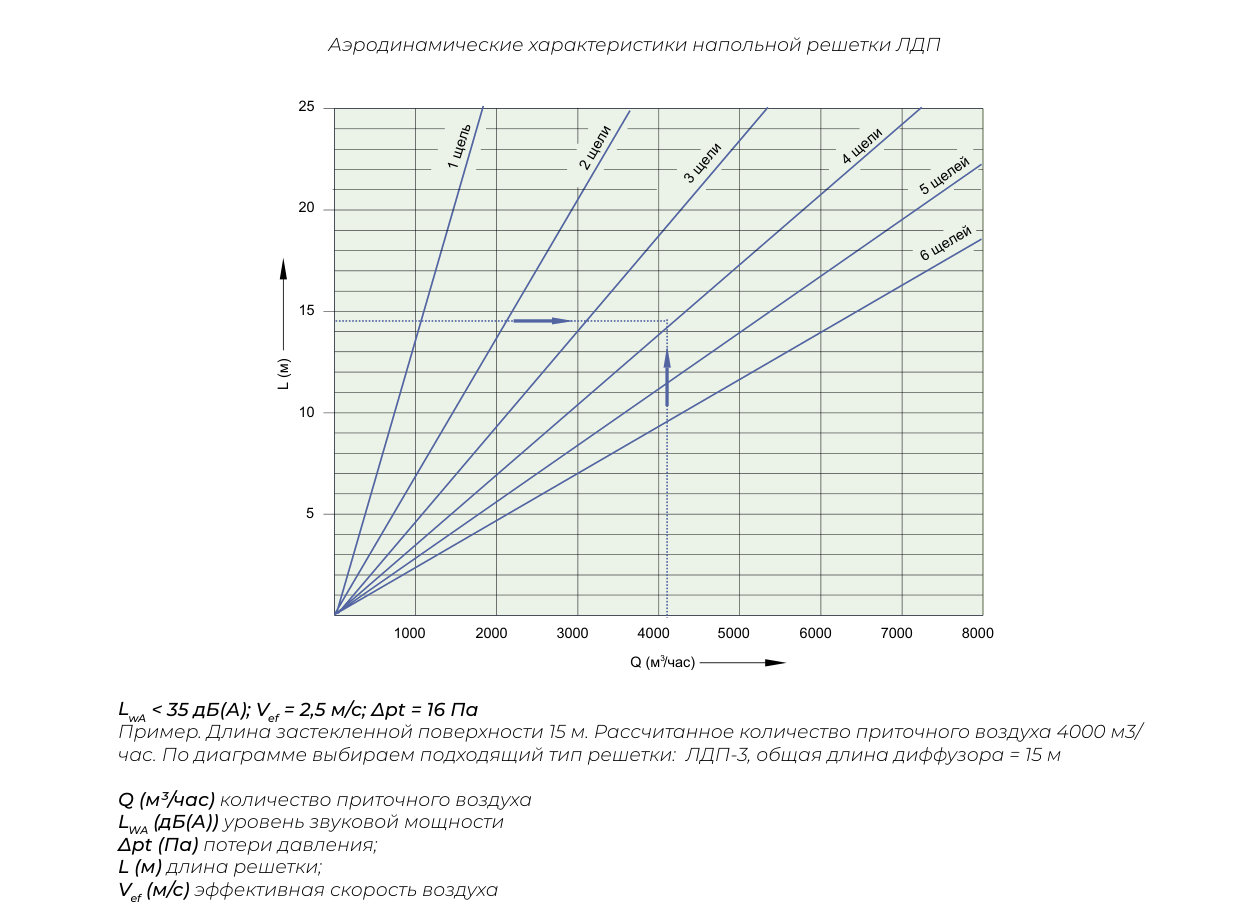

Аэродинамические характеристики ЛДП:
Зависимость размера решётки от количества щелей ЛДП:
Кол-во щелей
E, мм
B1, мм
1
18
100
2
32
114
3
46
128
4
60
142
5
74
156
6
88
170

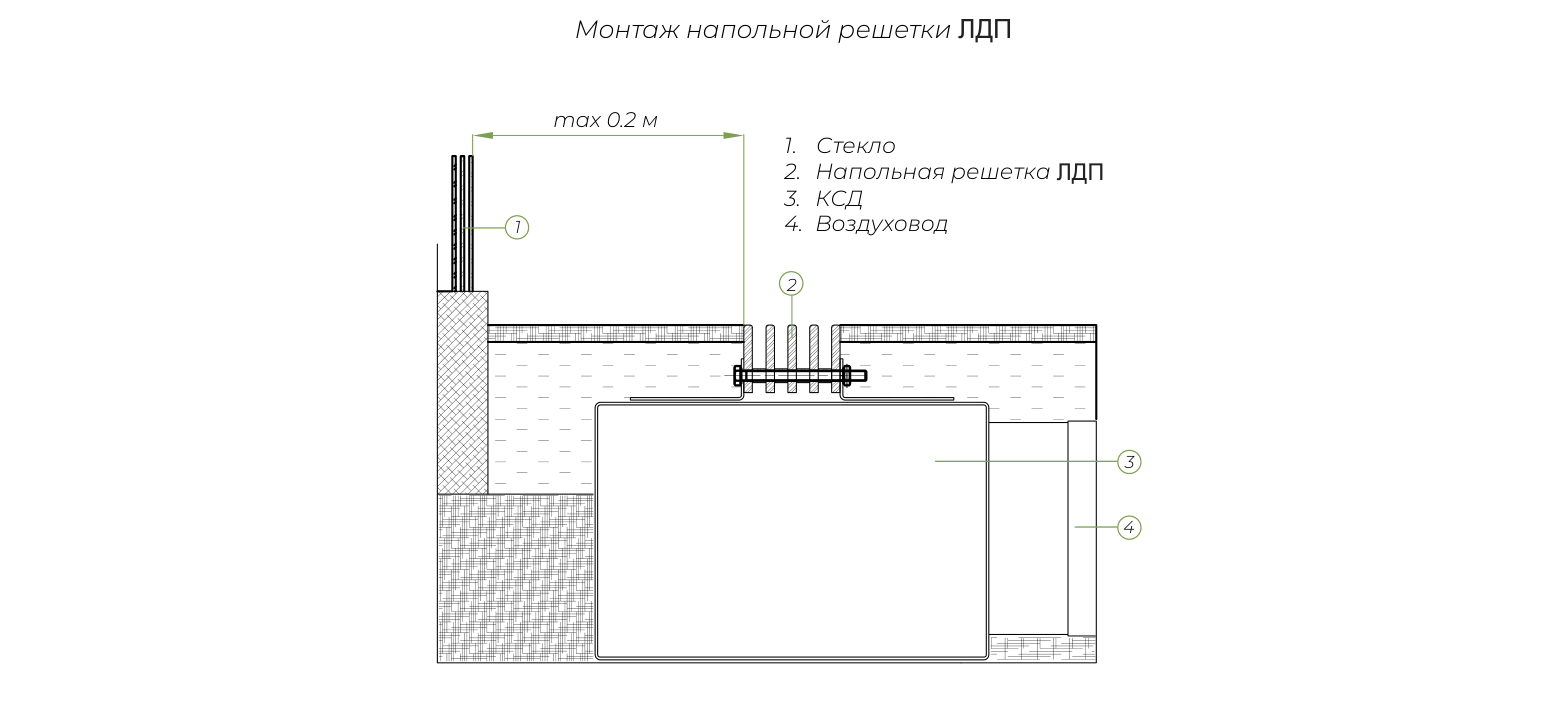

Варианты монтажа решётки ЛДП:
Напольная решетка ЛДП
Воздуховод
ЛДП - У - 3 / 500×500 - RAL 9016
ЛДП
Тип решётки
У
Вариант исполнения: «–» — одиночная секция, У — угловая секция Количество щелей (1–6)
500×500
Определяющие размеры: А — для одиночной, А×В — для угловой секции
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
