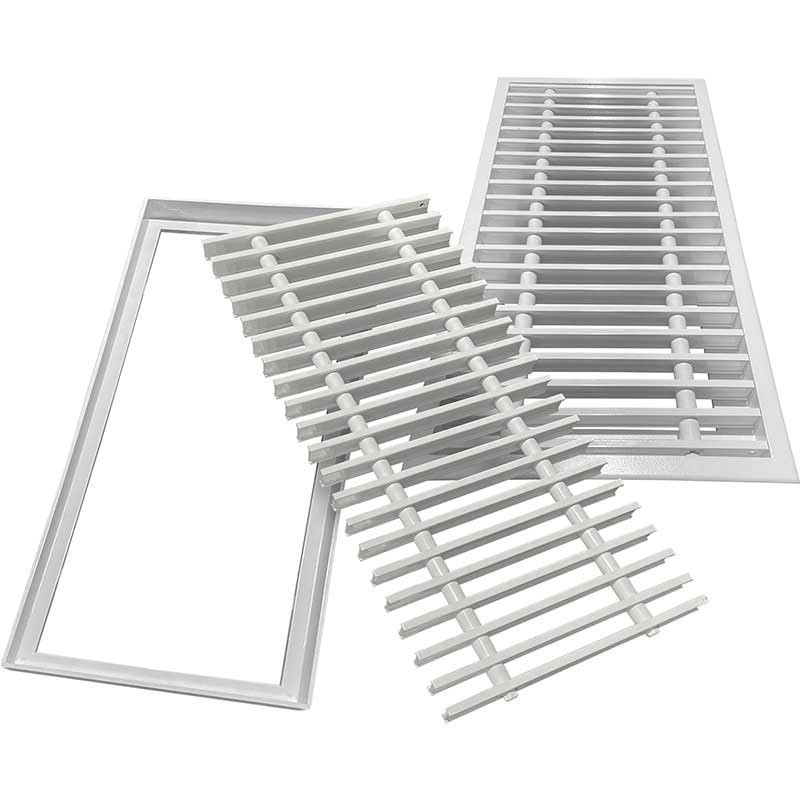

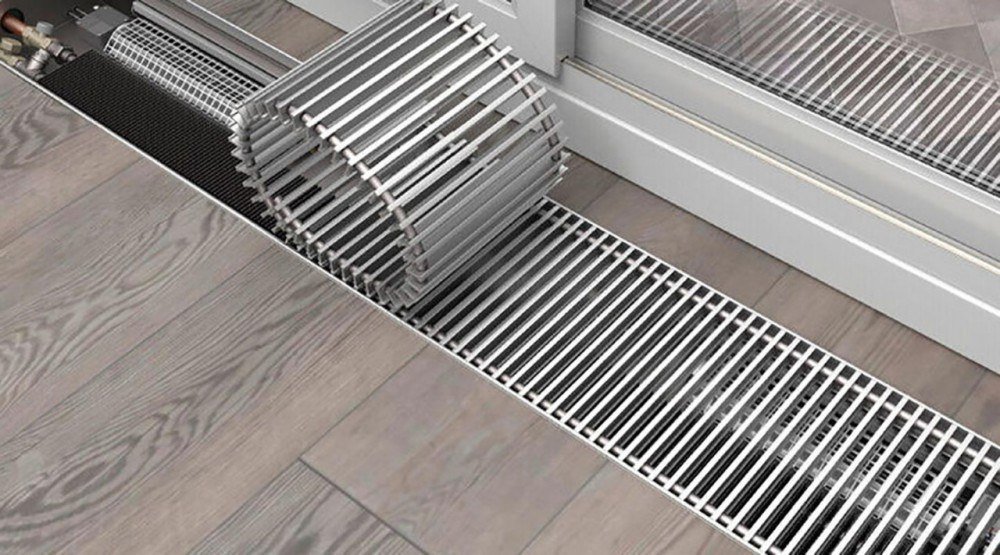

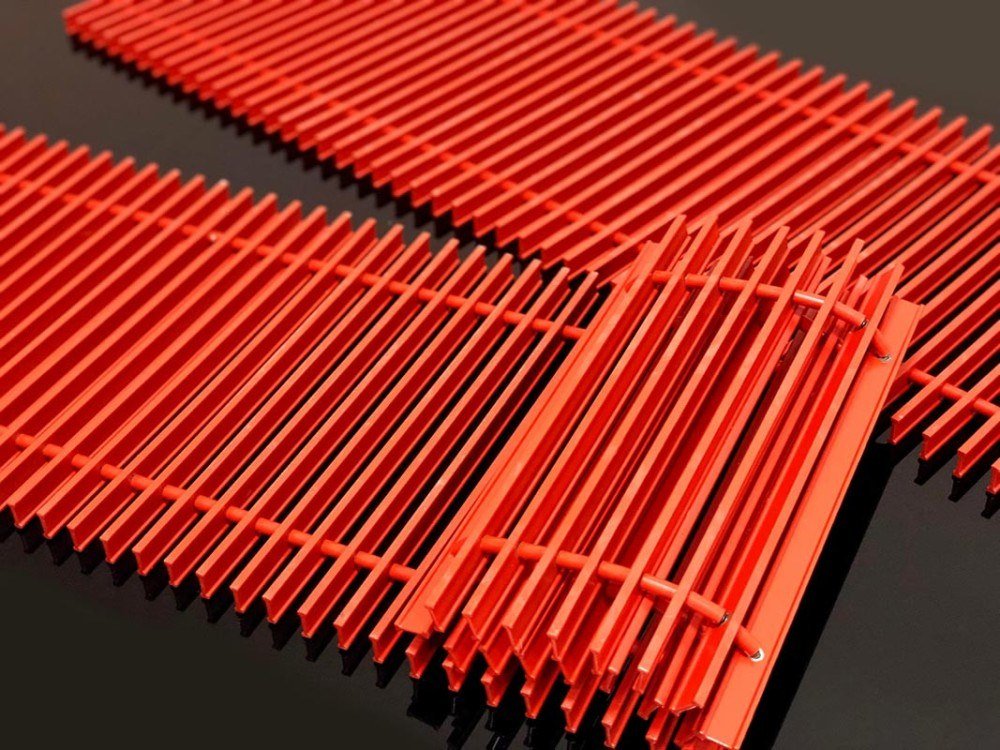

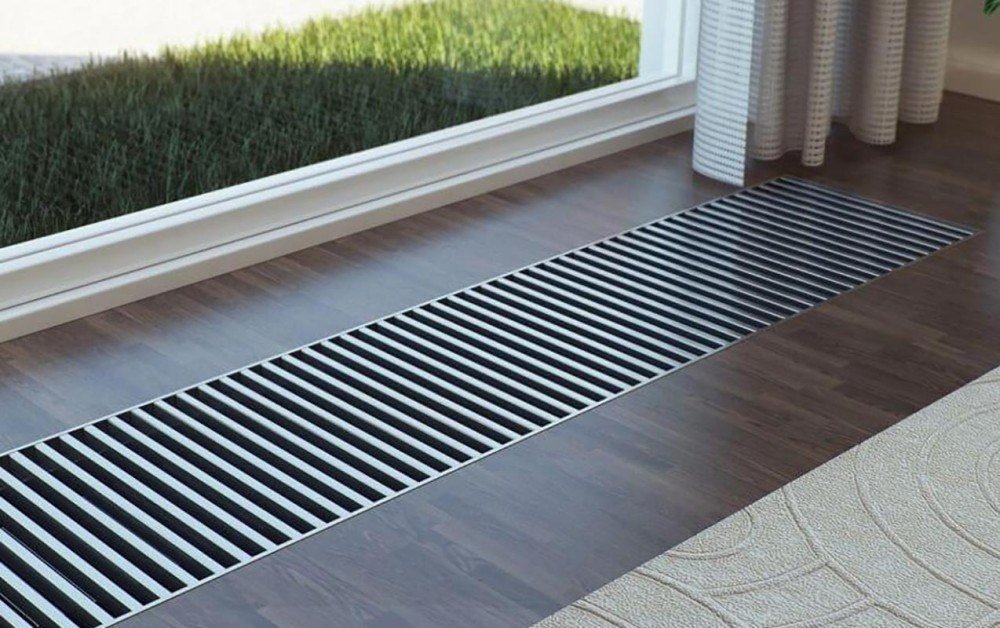

Напольная вентиляционная решётка РНПР AIRS — гибкий блок ламелей, который можно сворачивать в рулон для облегчения доступа к элементам системы отопления/вентиляции под фальшполом.
Подобрать размер РНПР
Вариант исполнения
РНП
РНПР
Рамка
—
б/ф
с/ф
Вид ламелей
5У1
5У2
—
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Описание
Характеристики
Чертежи и размеры
Таблицы
Пример заказа
Напольная вентиляционная решётка РНПР AIRS — гибкий блок ламелей, который можно сворачивать в рулон для облегчения доступа к элементам системы отопления/вентиляции под фальшполом.

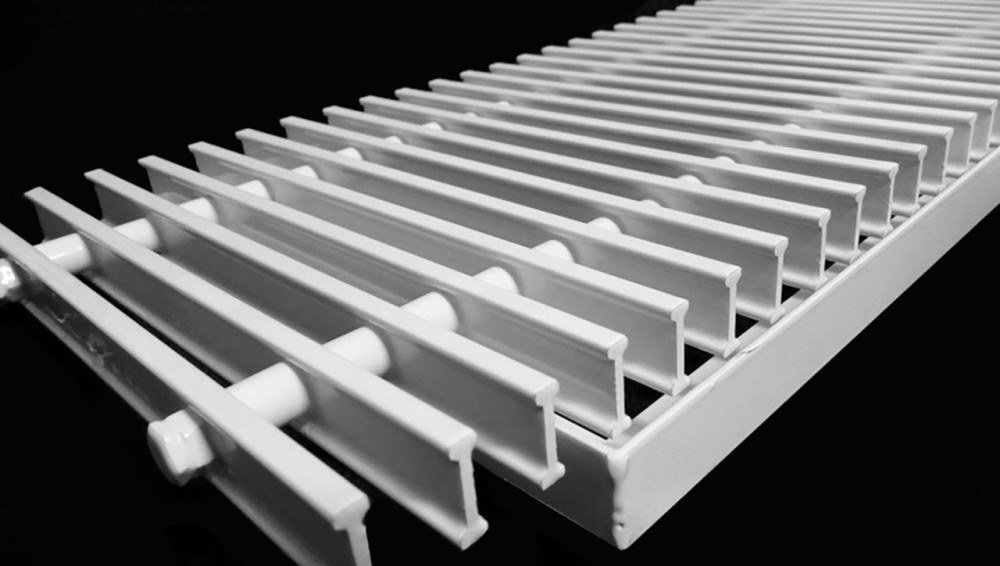

Конструкция: гибкий (рулонный) блок ламелей
Материал: алюминиевый профиль

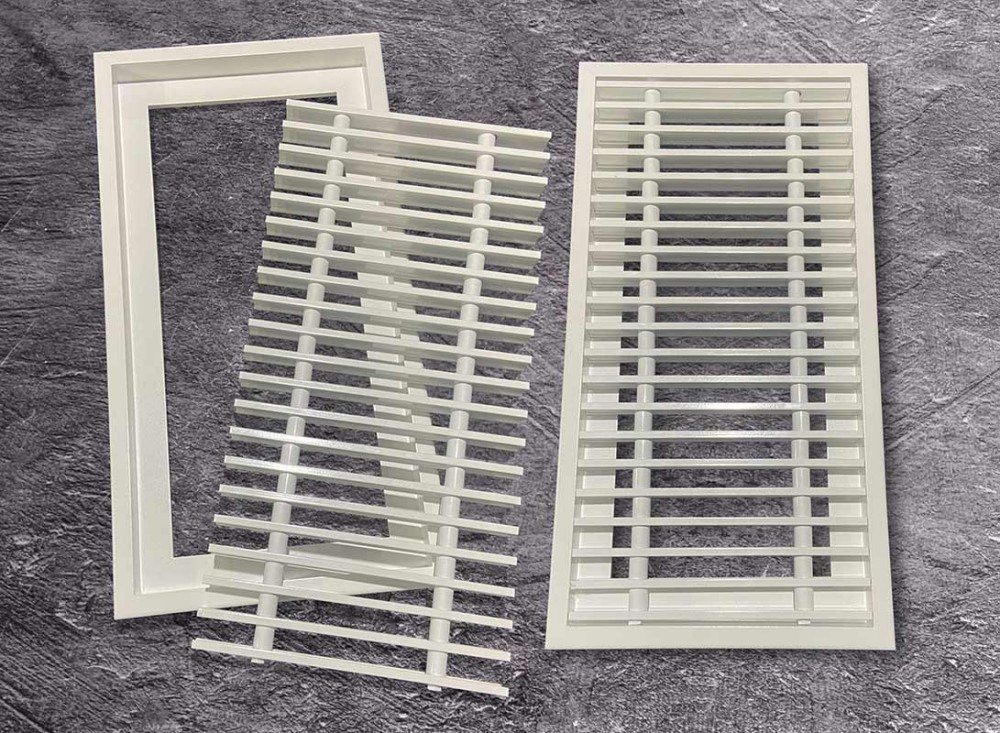

Варианты рамки: без рамки, рамка без фланца, рамка с фланцем
Покрытие: порошковая краска, RAL Classic (по умолчанию RAL 9016)

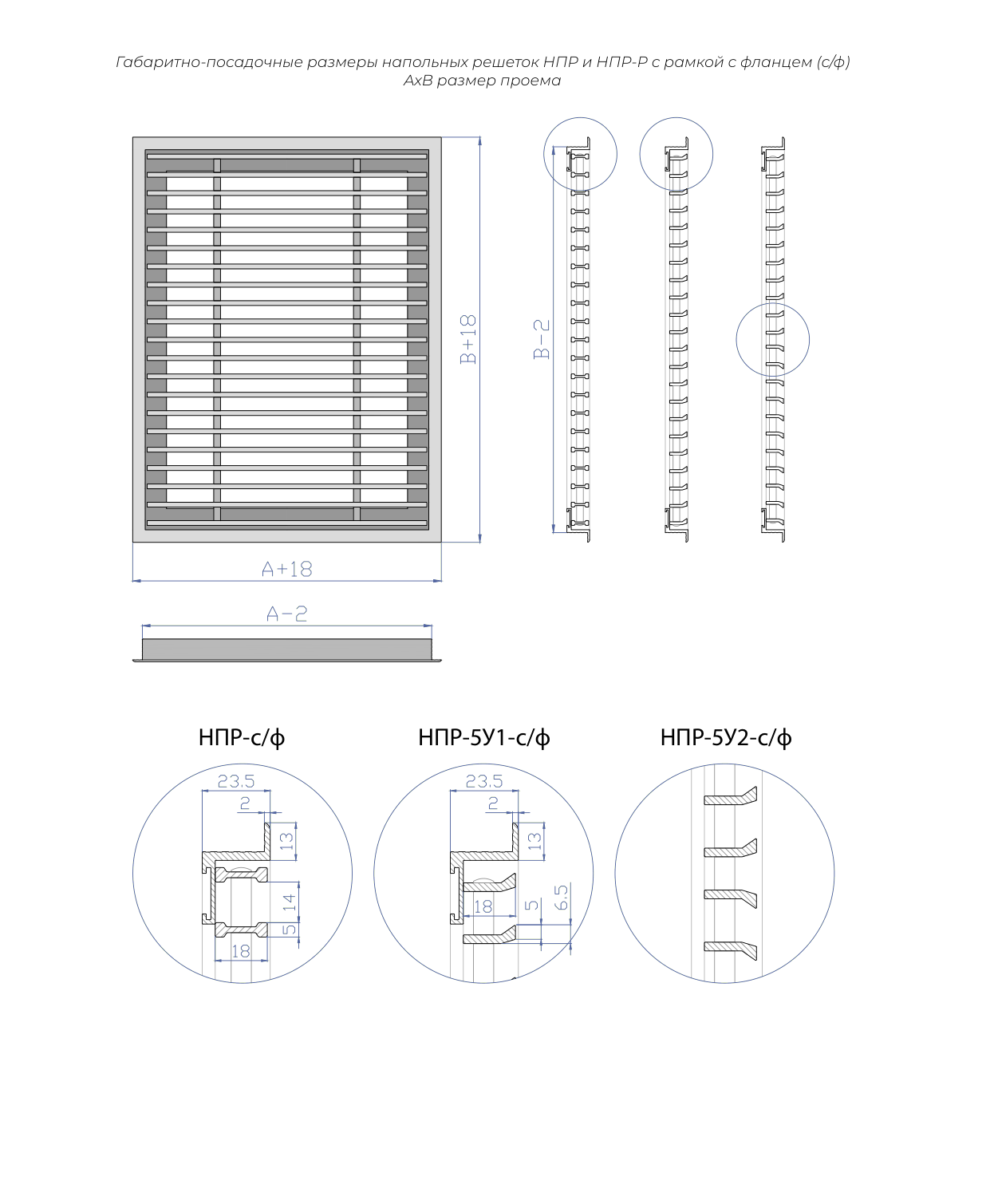

Чертёж и габаритные размеры РНПР:
Площадь свободного сечения (Fс.с.) и теоретическая масса для ширины 200 мм, вариант «Рамка с фланцем» (полная таблица по всем ширинам — в PDF техописания):
Высота B, мм
Fс.с., м²
Масса, кг
200×300
0.027
0.94
200×400
0.038
1.21
200×500
0.049
1.47
200×600
0.06
1.73
200×700
0.071
2.0
200×800
0.081
2.26
200×900
0.092
2.53
200×1000
0.103
2.79
200×1100
0.114
3.05
200×1200
0.125
3.32
200×1300
0.136
3.58
200×1400
0.147
3.85
200×1500
0.158
4.11
200×1600
0.169
4.37
200×1700
0.18
4.64
200×1800
0.19
4.9
200×1900
0.201
5.17
200×2000
0.212
5.43
РНПР - 5У1 - с/ф - 300×1000 - RAL 9016
РНПР
Тип решётки (жёсткий блок жалюзи); РНПР — рулонный (гибкий) блок
5У1
Вид ламелей: «–» — гантелеобразная 5 мм (поток 0°), 5У1 — У-образная усиленная (поток 15° в одну сторону), 5У2 — в две стороны
с/ф
Рамка: «–» — без рамки, б/ф — рамка без фланца, с/ф — рамка с фланцем
300×1000
Определяющий размер по ширине × высоте, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
