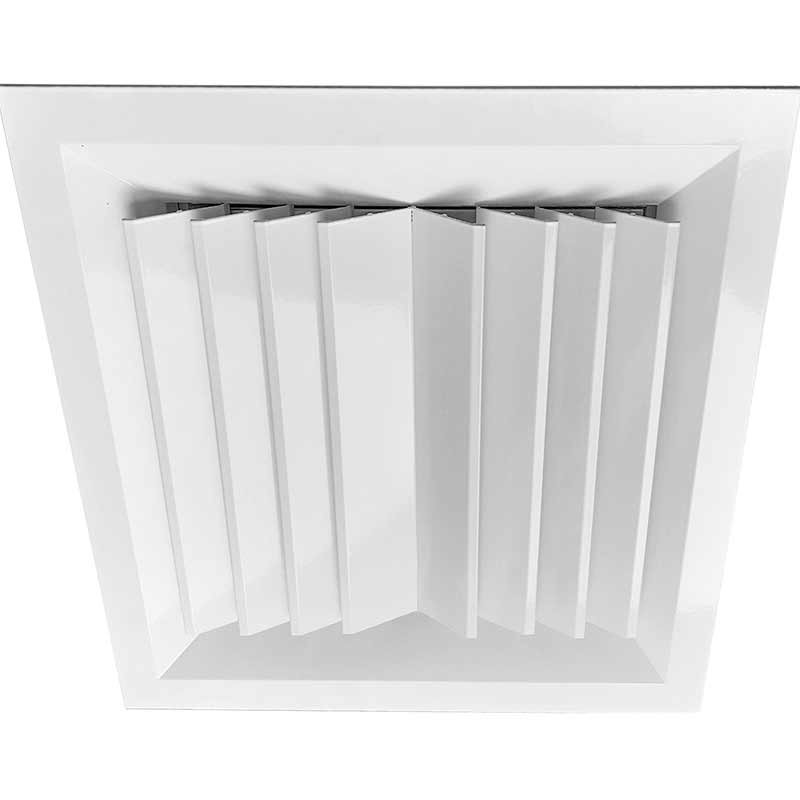

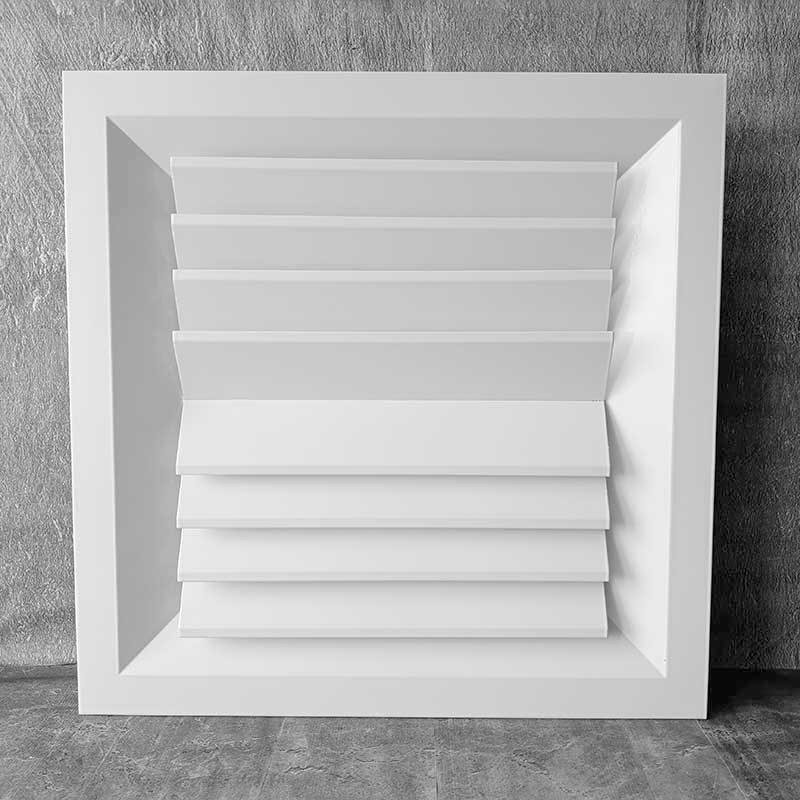

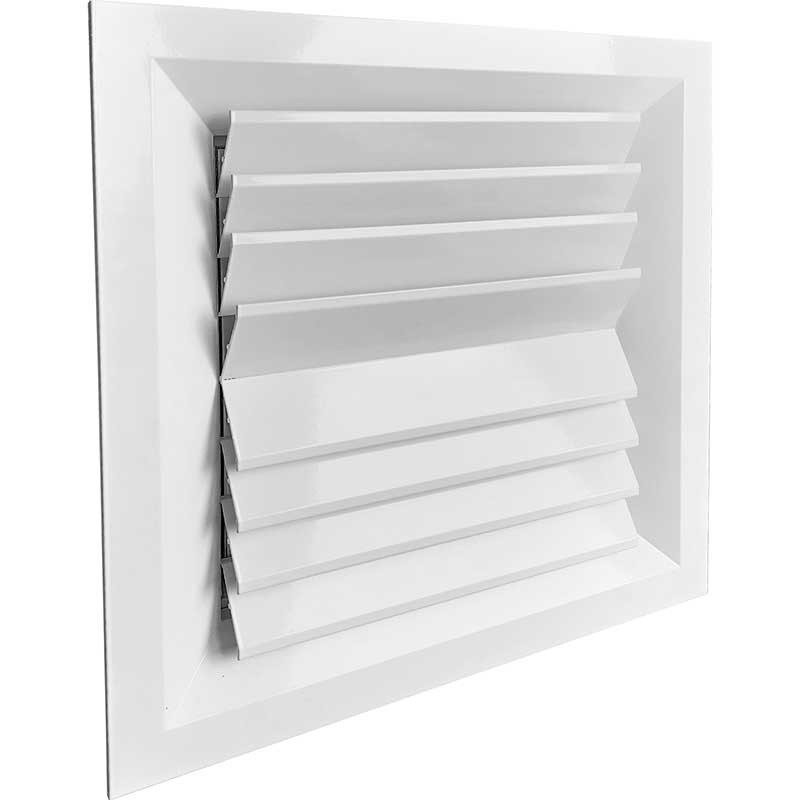

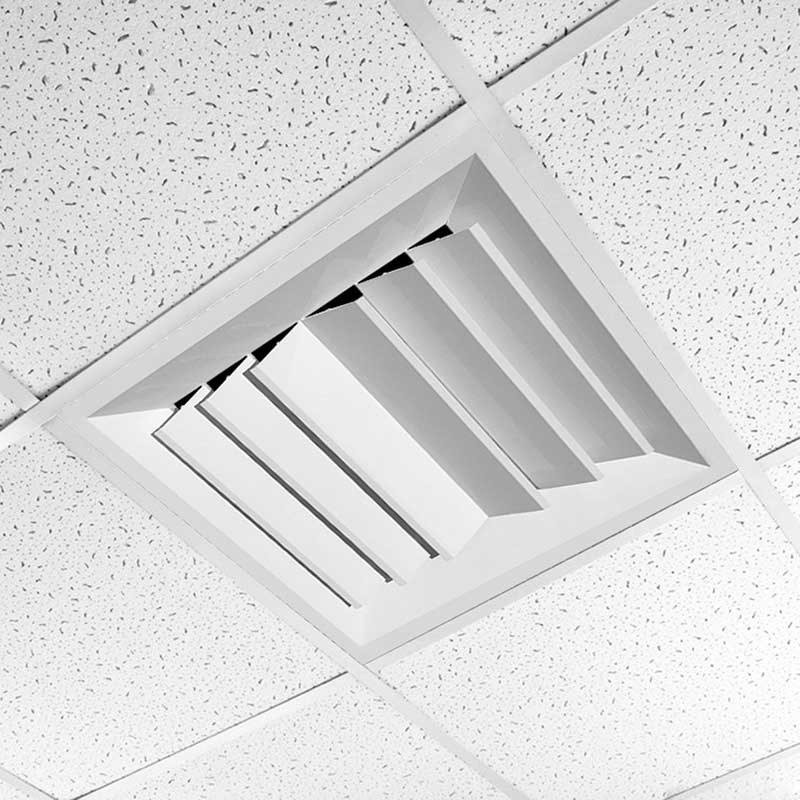

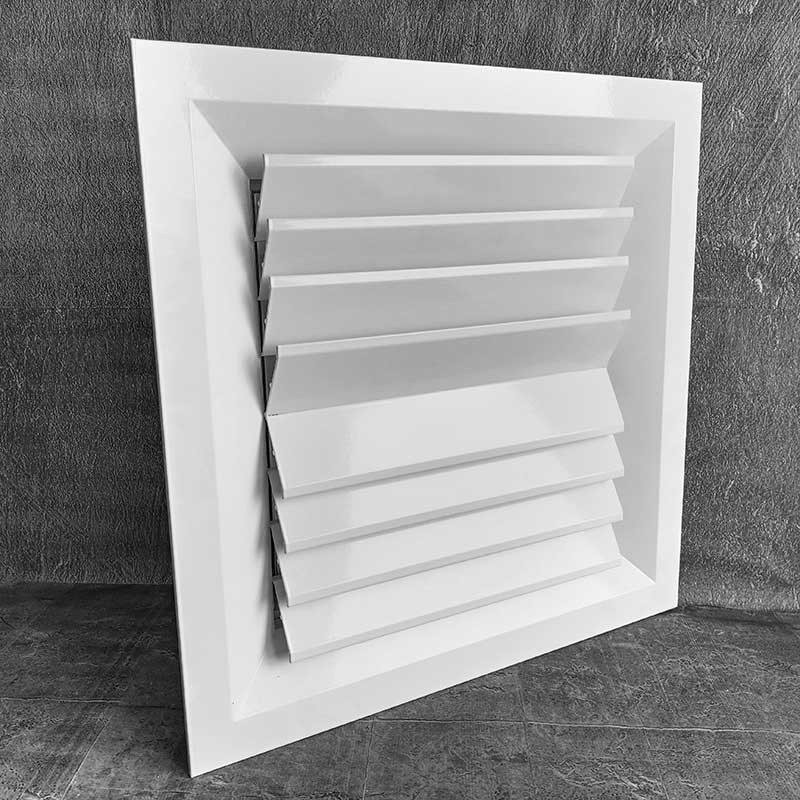

Потолочная вентиляционная решётка 2РП AIRS распределяет воздушный поток внутри помещения в две стороны. Устанавливается в подвесной потолок типа «Армстронг» или в готовый проём.
- Направление воздуха: двухпоточная (в две стороны)
- Способ монтажа: в подвесной потолок типа «Армстронг» либо винтовым креплением в проём
- Материал: алюминиевый профиль АД31 (ГОСТ 22233-2018)
- Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
- Типоразмеры: 300×300 – 1200×1200 мм

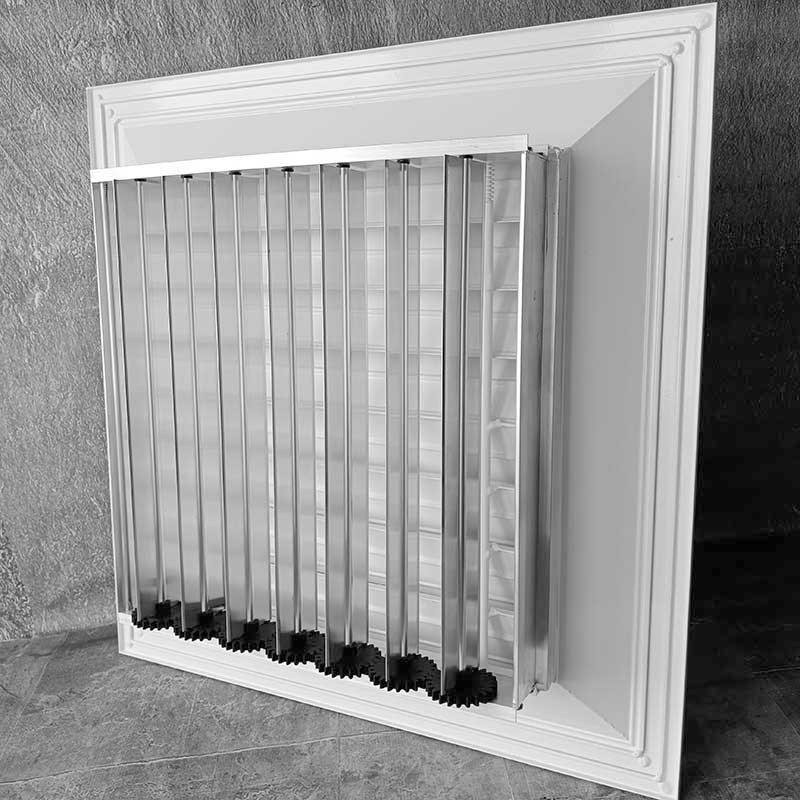

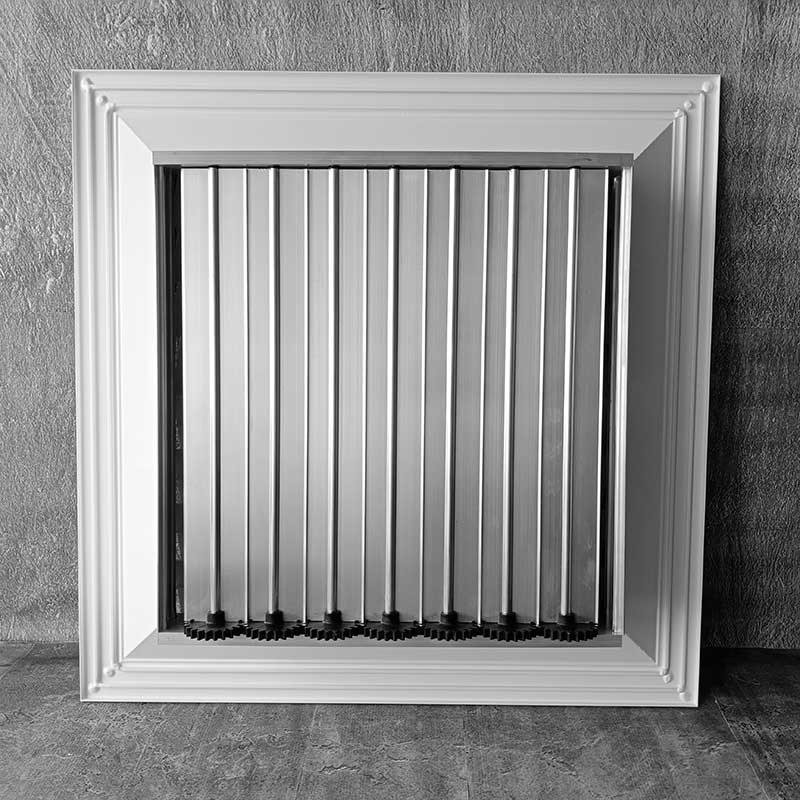

- Доп. комплектация: клапан расхода воздуха (модель 2РП-Р), камера статического давления КСД/КСР

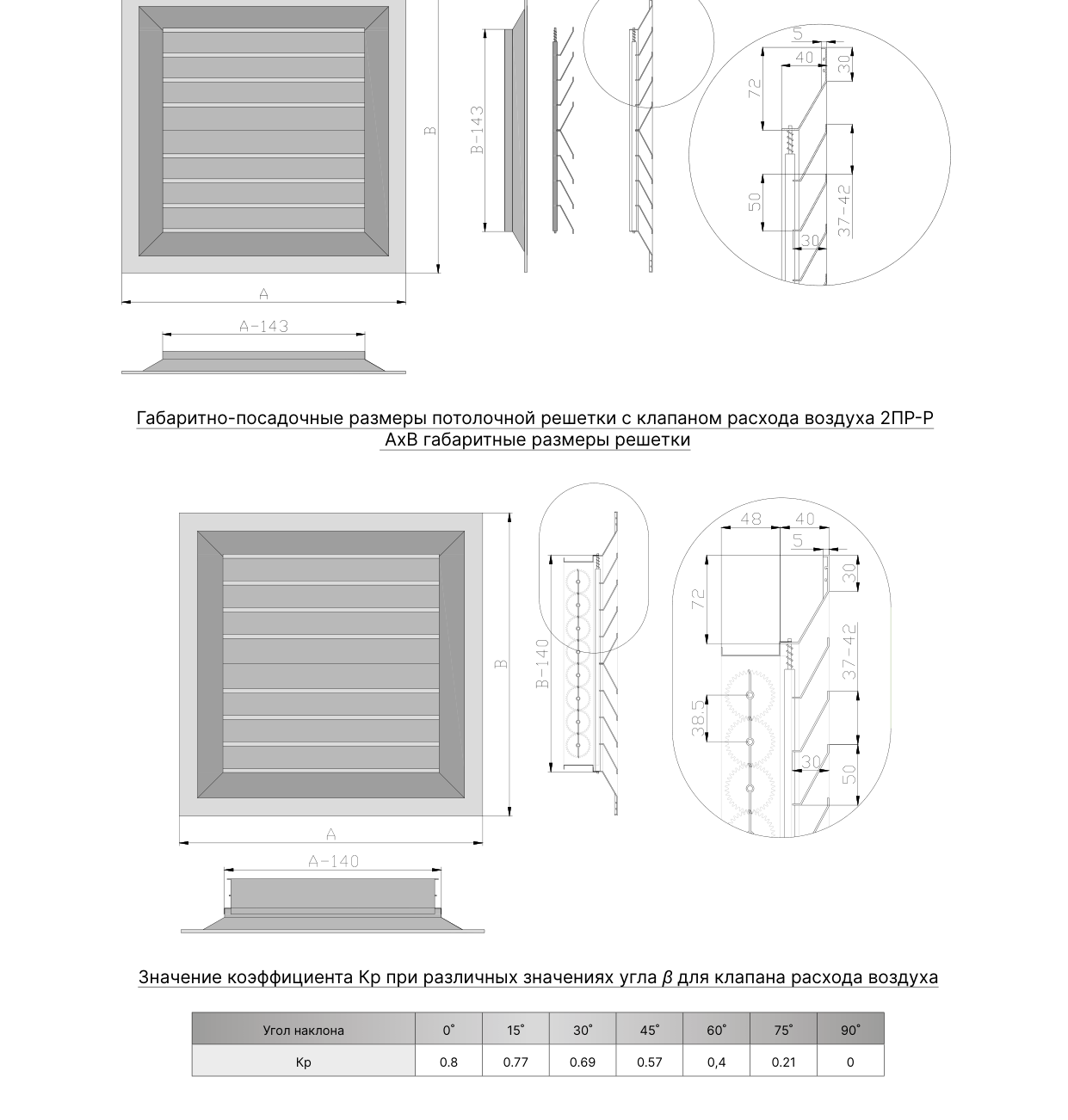

Чертёж и габаритные размеры 2РП:

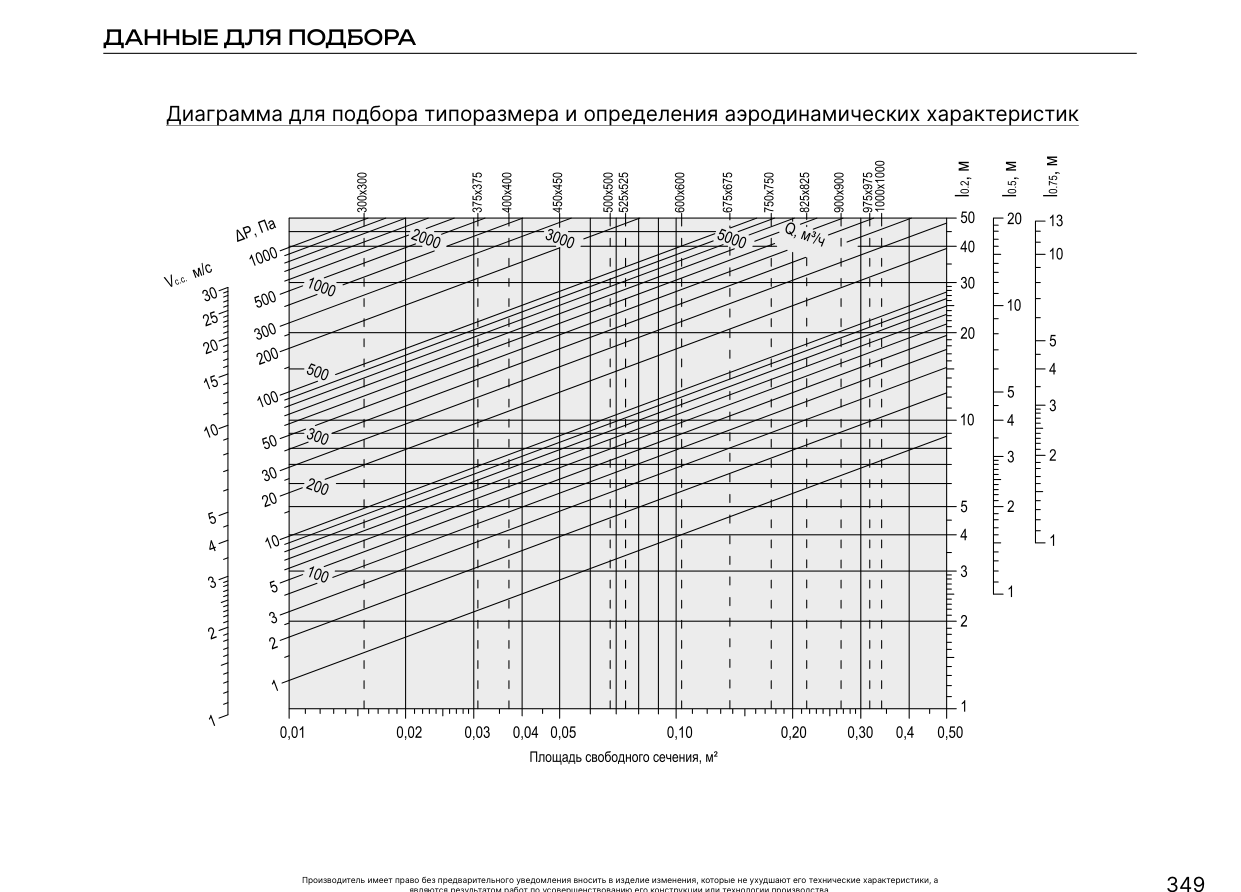

Данные для подбора типоразмера 2РП:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
| Типоразмер, мм | Fс.с., м² | Масса, кг |
|---|
| 250×250 | 0.014 | 0.56 |
| 300×300 | 0.023 | 0.87 |
| 350×350 | 0.033 | 1.18 |
| 375×375 | 0.039 | 1.33 |
| 400×400 | 0.045 | 1.48 |
| 450×450 | 0.059 | 1.79 |
| 500×500 | 0.076 | 2.1 |
| 525×525 | 0.084 | 2.26 |
| 600×600 | 0.114 | 2.72 |
| 675×675 | 0.148 | 3.18 |
| 700×700 | 0.16 | 3.34 |
| 750×750 | 0.186 | 3.64 |
| 825×825 | 0.228 | 4.11 |
| 900×900 | 0.275 | 4.57 |
| 975×975 | 0.327 | 5.03 |
| 1000×1000 | 0.345 | 5.19 |
| 1100×1100 | 0.422 | 5.8 |
| 1200×1200 | 0.507 | 6.42 |

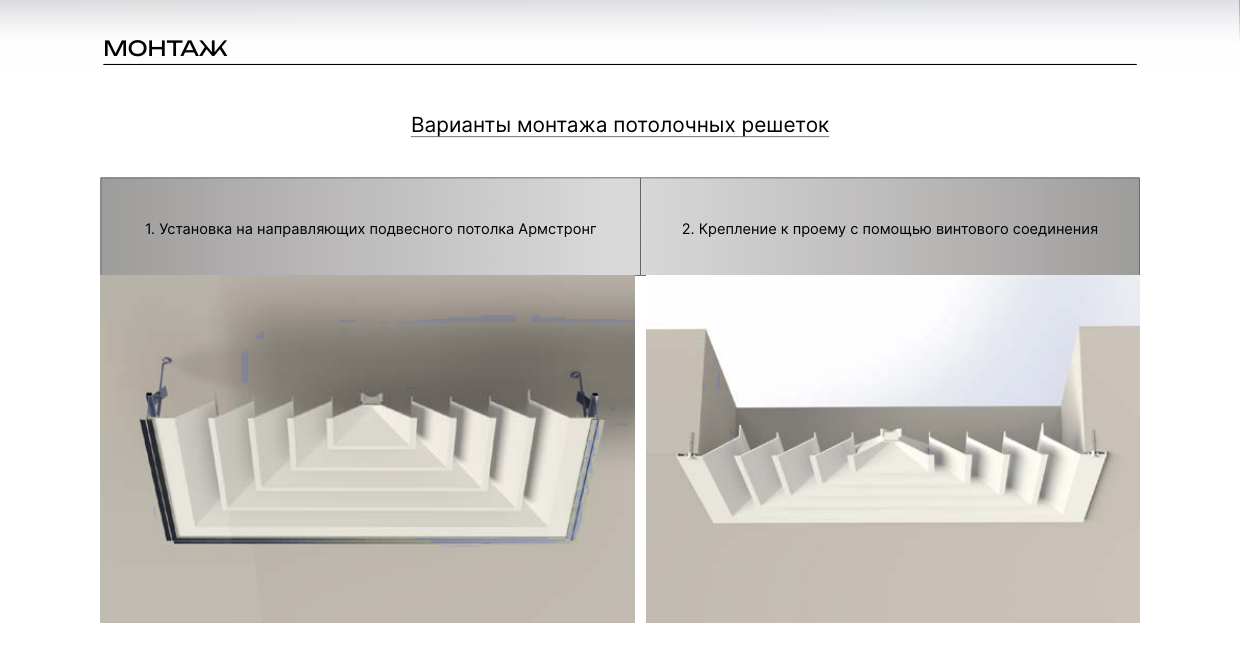

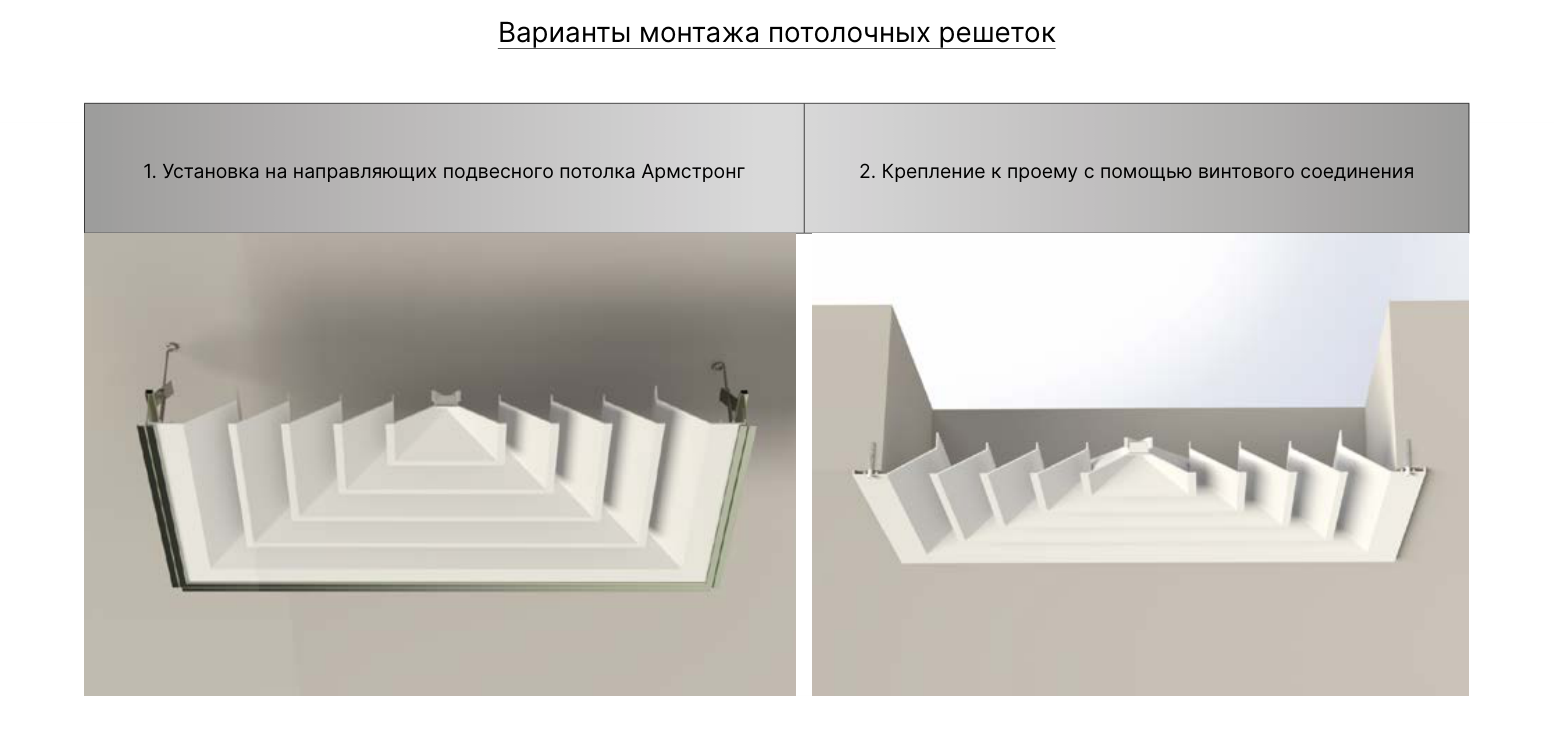

Варианты монтажа решётки 2РП:
- Установка на направляющих подвесного потолка Армстронг
- Крепление к проему с помощью винтового соединения
2РП - 450×450 - RAL 9016 - КСД - ОВ - Ø200 - И
| 2РП | Тип решётки |
| 450×450 | Габаритный размер решётки по ширине × высоте, мм |
| RAL 9016 | Покрытие: стандартное по умолчанию (белый), любой цвет по шкале RAL |
| КСД | Дополнительная комплектация: КСД — камера статического давления, КСР — камера с регулирующим устройством |
| ОВ | Врезка для присоединения к воздуховоду: ОВ — осевая, БВ — боковая |
| Ø200 | Диаметр врезки, мм |
| И | Теплозвукоизоляция камеры статического давления |
