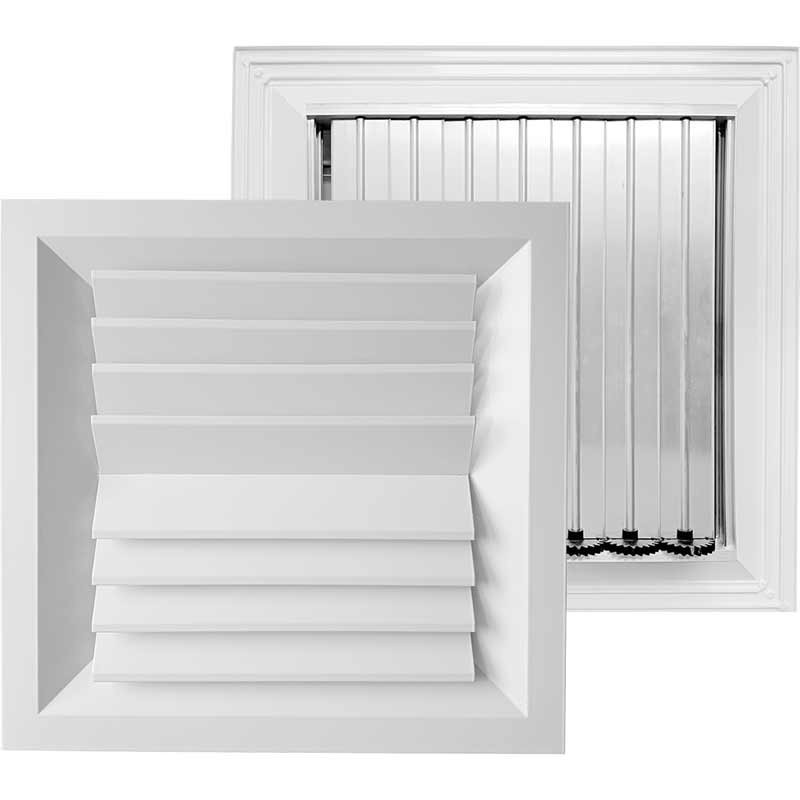

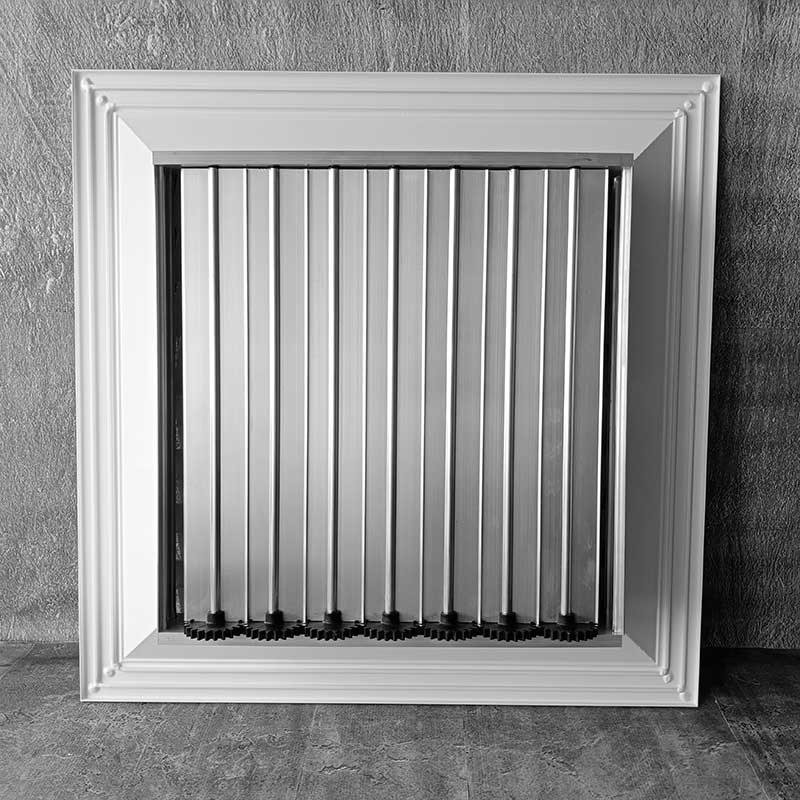

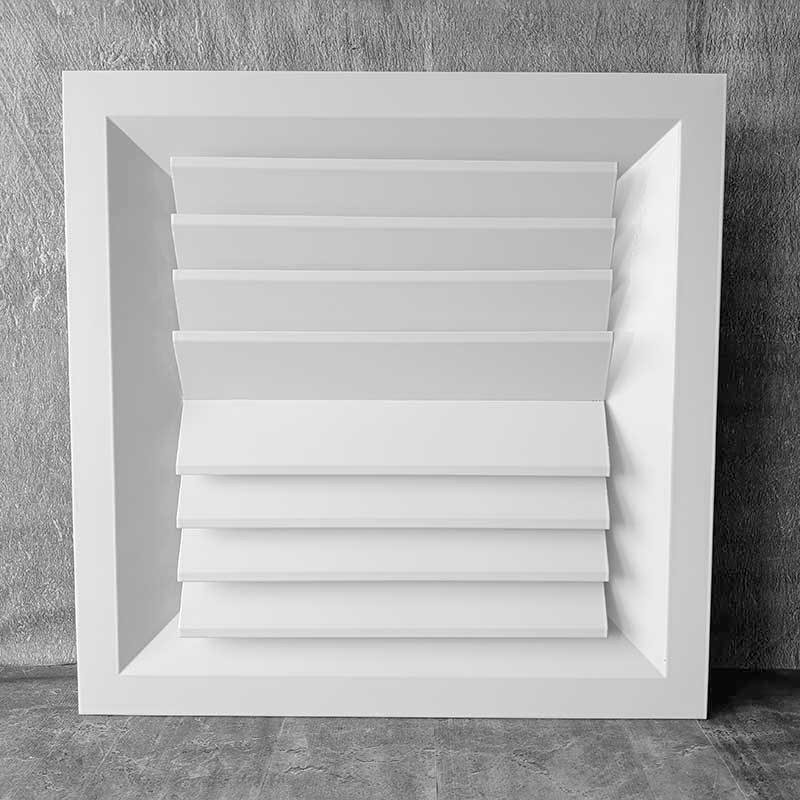

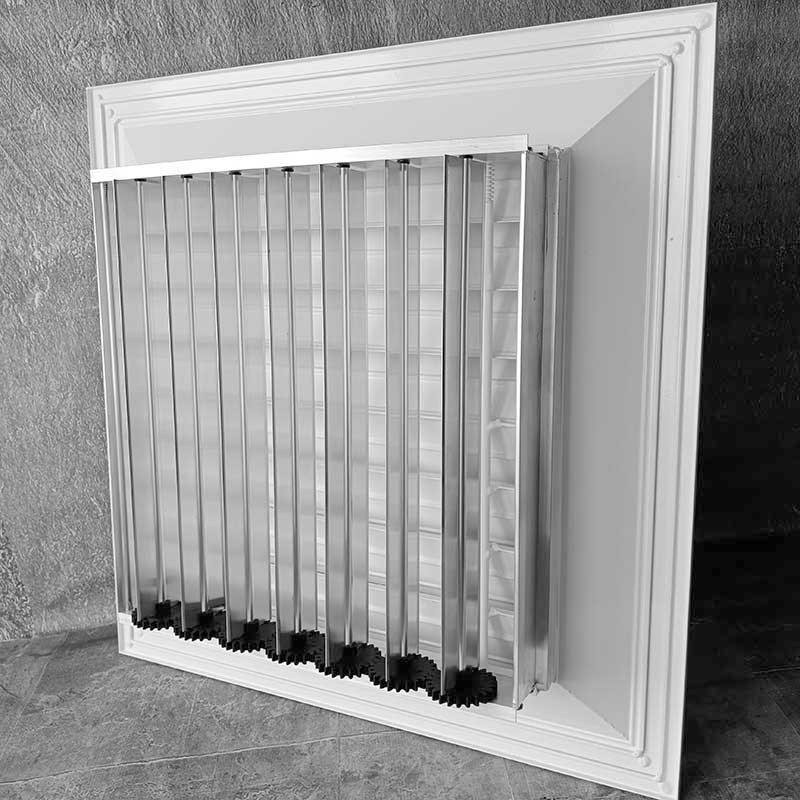

Потолочная решётка 2РП-Р AIRS — двухпоточный диффузор со встроенным клапаном расхода воздуха для регулировки объёма подаваемого воздуха.
- Направление воздуха: двухпоточная (в две стороны)
- Способ монтажа: в подвесной потолок типа «Армстронг» либо винтовым креплением в проём
- Материал: алюминиевый профиль АД31 (ГОСТ 22233-2018)
- Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
- Доп. комплектация: встроенный клапан расхода воздуха (КРВ), камера статического давления КСД/КСР

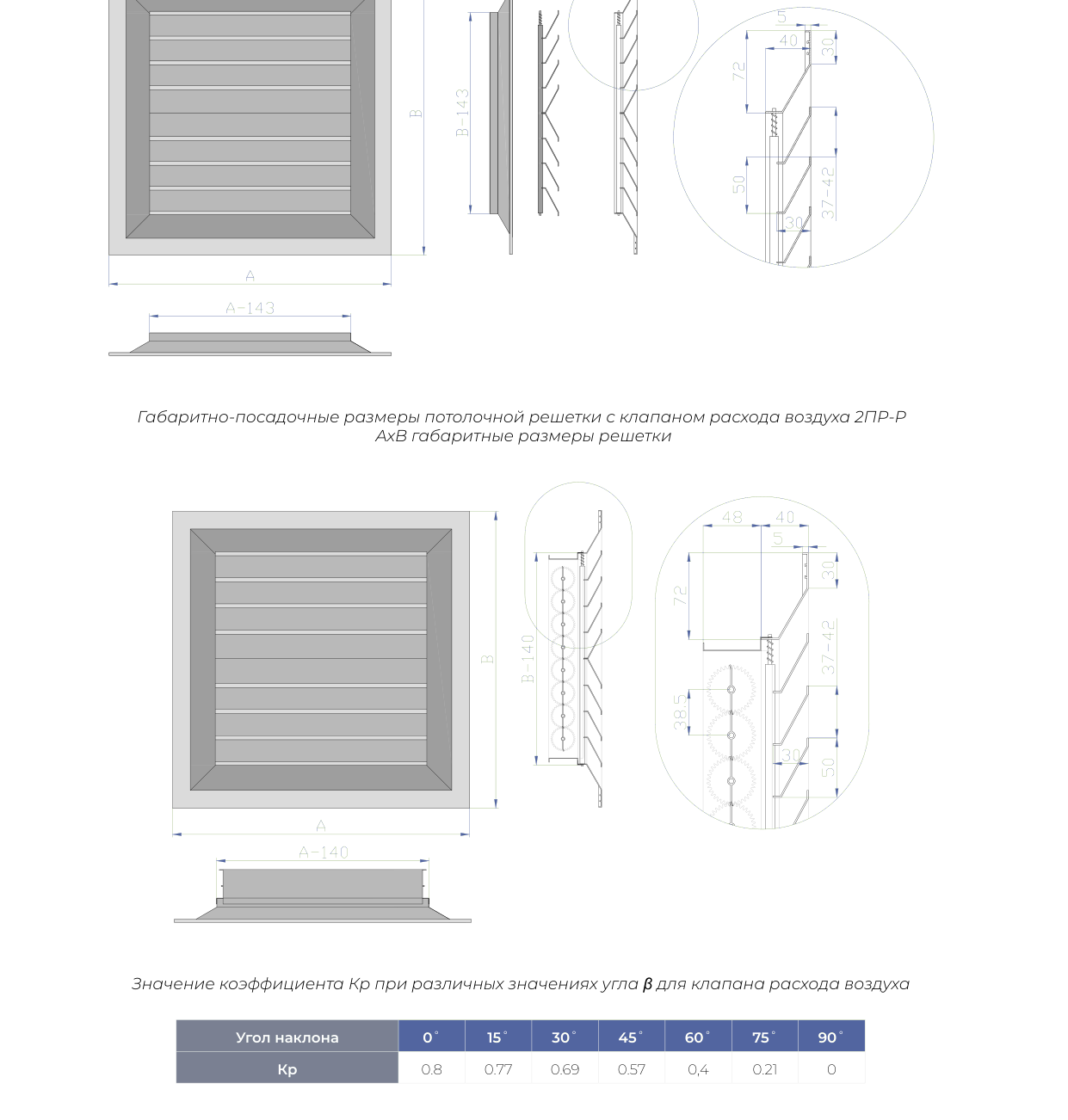

Чертёж и габаритные размеры 2РП-Р:

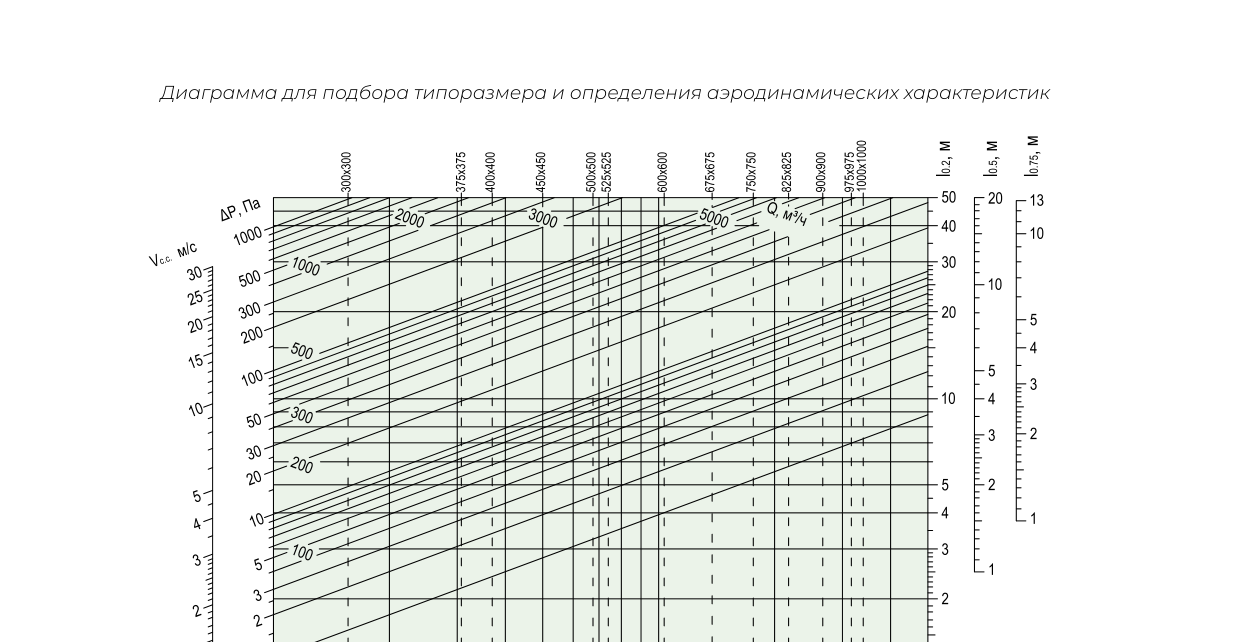

Данные для подбора типоразмера 2РП-Р:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
| Типоразмер, мм | Fс.с., м² | Масса, кг |
|---|
| 250×250 | 0.0141 | 0.56 |
| 300×300 | 0.0225 | 0.87 |
| 350×350 | 0.0328 | 1.18 |
| 375×375 | 0.0387 | 1.33 |
| 400×400 | 0.0451 | 1.48 |
| 450×450 | 0.0593 | 1.79 |
| 500×500 | 0.0755 | 2.1 |
| 525×525 | 0.0843 | 2.26 |
| 600×600 | 0.1137 | 2.72 |
| 675×675 | 0.1475 | 3.18 |
| 700×700 | 0.1597 | 3.34 |
| 750×750 | 0.1857 | 3.64 |
| 825×825 | 0.2282 | 4.11 |
| 900×900 | 0.2752 | 4.57 |
| 975×975 | 0.3265 | 5.03 |
| 1000×1000 | 0.3446 | 5.19 |
| 1100×1100 | 0.4218 | 5.8 |
| 1200×1200 | 0.5068 | 6.42 |

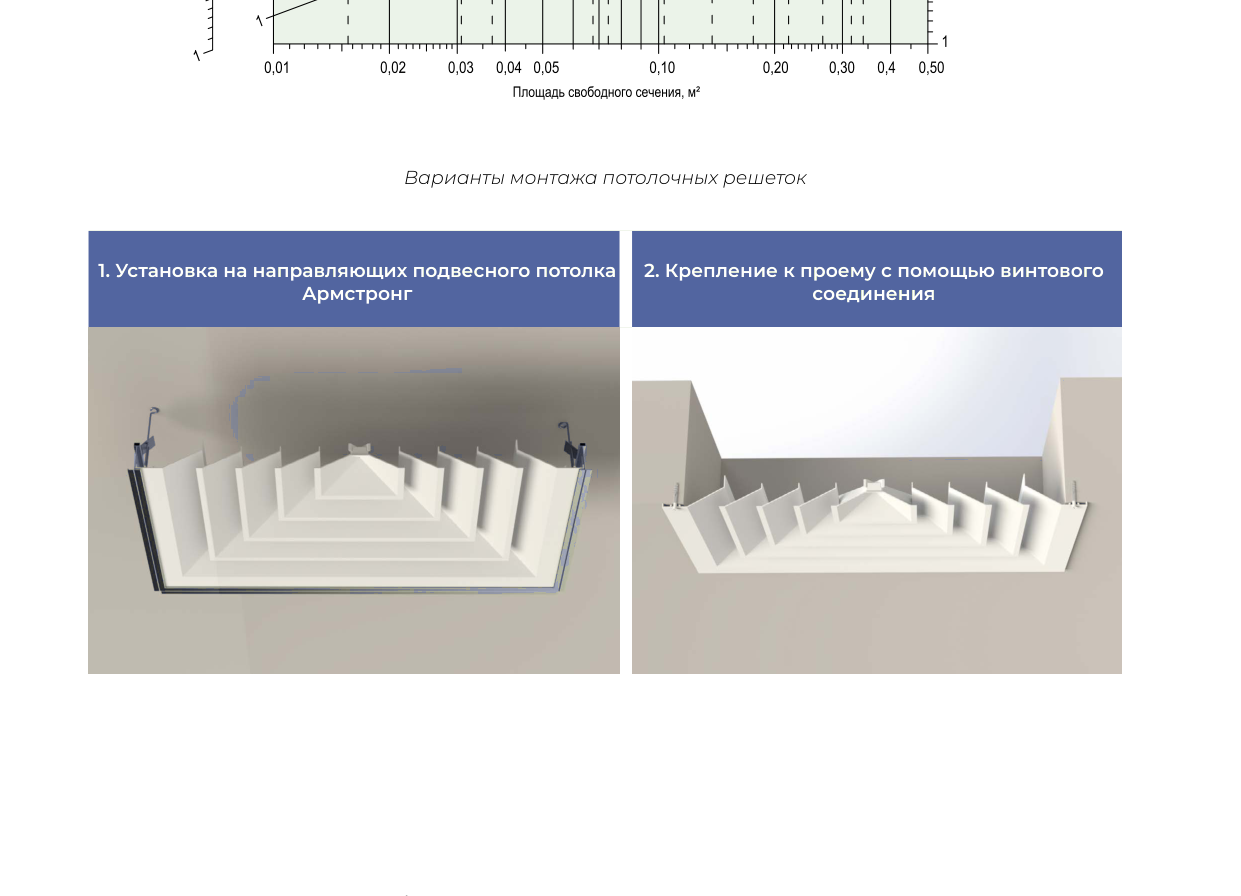

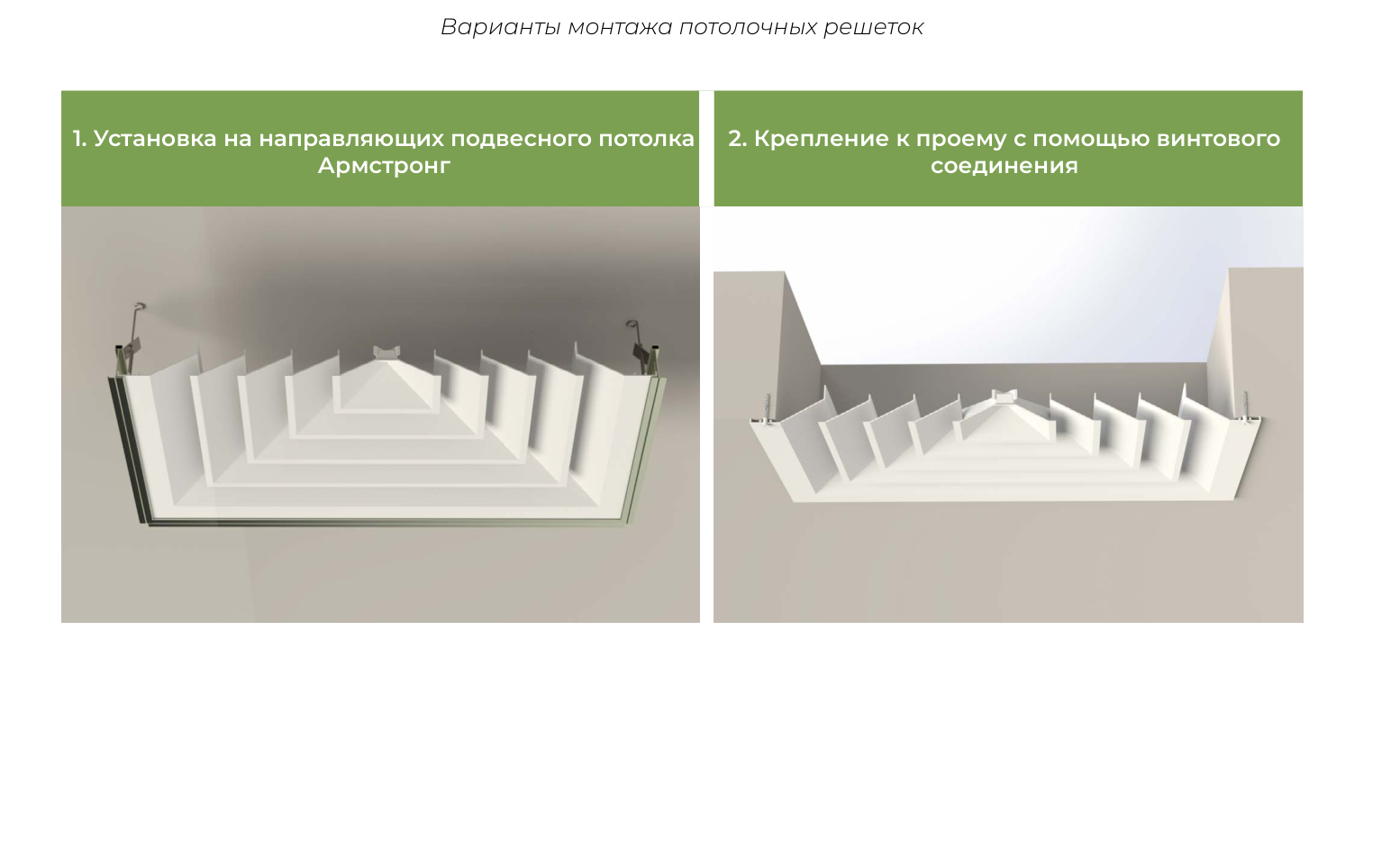

Варианты монтажа решётки 2РП-Р:
- Установка на направляющих подвесного потолка
- Крепление к проему с помощью винтового
2РП-Р - 450×450 - RAL 9016 - КСД - ОВ - Ø200 - И
| 2РП-Р | Тип решётки |
| 450×450 | Габаритный размер решётки по ширине × высоте, мм |
| RAL 9016 | Покрытие: стандартное по умолчанию (белый), любой цвет по шкале RAL |
| КСД | Дополнительная комплектация: КСД — камера статического давления, КСР — камера с регулирующим устройством |
| ОВ | Врезка для присоединения к воздуховоду: ОВ — осевая, БВ — боковая |
| Ø200 | Диаметр врезки, мм |
| И | Теплозвукоизоляция камеры статического давления |
