Отвод

Name: Отвод
Brand: AIRS

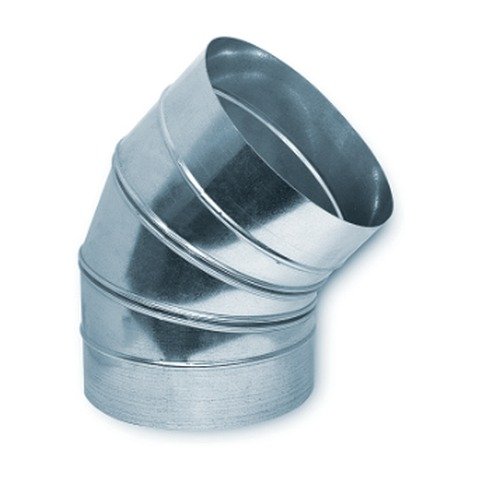

Стандартные круглые отводы изготавливаются с углами поворота 90, 60, 45, 30 и 15°. Радиус поворота R в стандартном отводе равен его диаметру D.

Отводы изготовляются: 30-15° — из 2 сегментов, 60-45° — из 3 сегментов, 90° — из 4 сегментов. Возможно изготовление отводов по специальному заказу любого исполнения.

Описание

Примечание

Для D 100-315 А=40мм, для D 355-800 А=60 мм, для D 900 и выше А=100мм.

Характеристики

D, мм	S, м2					t, мм
D, мм	α = 90°	α = 60°	α = 45°	α = 30°	α = 15°	0,55
100	0,09	0,07	0,06	0,05	0,04
125	0,13	0,09	0,08	0,07	0,05
140	0,14	0,11	0,09	0,08	0,06
160	0,19	0,14	0,12	0,09	0,07
180	0,22	0,17	0,14	0,11	0,08
200	0,28	0,20	0,17	0,13	0,10
225	0,33	0,24	0,20	0,16	0,11
250	0,43	0,29	0,26	0,18	0,13
280	0,53	0,35	0,31	0,22	0,15
315	0,67	0,43	0,39	0,27	0,18
355	0,82	0,54	0,48	0,32	0,22
400	1,04	0,66	0,61	0,40	0,26	0,7
450	1,32	0,82	0,76	0,48	0,31
500	1,59	1,00	0,91	0,58	0,36
560	1,95	1,23	1,10	0,70	0,44
630	2,42	1,53	1,35	0,87	0,53
710	3,00	1,92	1,67	1,07	0,64
800	3,76	2,41	2,05	1,33	0,78
900	4,91	3,01	2,76	1,65	0,95	1,0
1000	5,94	3,72	3,30	2,02	1,15
1120	7,36	4,65	4,05	2,48	1,40
1250	9,00	5,78	4,90	3,05	1,70
