Name: Тройник
Brand: AIRS

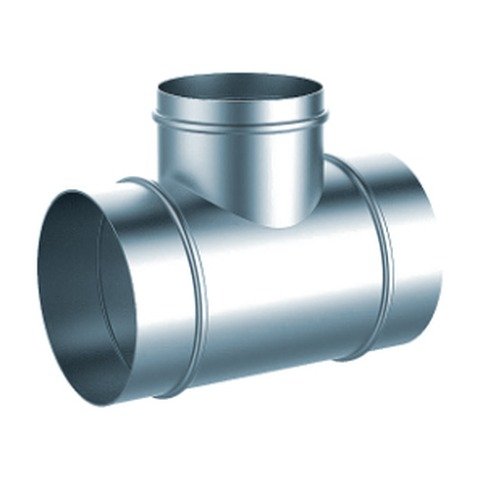

Тройник

Тройники используются для разводки по горизонтали или вертикали сети воздуховодов. Тройник представляет собой прямой участок воздуховода с врезанной в него врезкой. Тройник круглого сечения может быть с круглой или прямоугольной врезкой.

Описание

Примечание

Для D 100-315 А=40 мм, для D 355-800 А=60мм, для D 900 и выше А=100мм.

Н=30мм для D 100-900, Н=60мм для D 1000 и выше.

Для D 100-355 t=0,55 мм, для D 400-800 t=0,7 мм, для D 900 и выше t=1,0мм.

Возможно изготовление тройников по специальному заказу любого исполнения.

Характеристики

D, мм	d,мм	L, мм	H, мм	S,м2
100	100	160	30	0,12
125	100	160	30	0,14
125	125	185	30	0,15
160	100	160	30	0,17
	125	185	30	0,18
	160	220	30	0,21
200	100	160	30	0,20
	125	185	30	0,22
	160	220	30	0,25
	200	260	30	0,26
250	100	160	30	0,24
	125	185	30	0,27
	160	220	30	0,30
	200	260	30	0,34
	250	310	30	0,38
315	100	160	30	0,30
	125	185	30	0,33
	160	220	30	0,37
	200	260	30	0,41
	250	310	30	0,47
	315	375	30	0,54
355	100	160	30	0,33
	125	185	30	0,37
	160	220	30	0,41
	200	260	30	0,46
	250	310	30	0,52
	315	375	30	0,60
	355	415	30	0,69
400	100	160	30	0,42
	125	185	30	0,46
	160	220	30	0,50
	200	260	30	0,56

D, мм	d,мм	L, мм	H, мм	S,м2
400	250	310	30	0,62
	315	375	30	0,71
	355	415	30	0,79
	400	460	30	0,85
450	100	160	30	0,47
	125	185	30	0,51
	160	220	30	0,56
	200	260	30	0,62
	250	310	30	0,70
	315	375	30	0,79
	355	415	30	0,87
	400	460	30	0,94
	450	510	30	1,02
500	100	160	30	0,52
	125	185	30	0,56
	160	220	30	0,62
	200	260	30	0,69
	250	310	30	0,77
	315	375	30	0,87
	355	415	30	0,95
	400	460	30	1,03
	450	510	30	1,11
	500	560	30	1,20
560	100	160	30	0,58
	125	185	30	0,62
	160	220	30	0,69
	200	260	30	0,76
	250	310	30	0,85
	315	375	30	0,97
	355	415	30	1,06
	400	460	30	1,14
	450	510	30	1,23

D, мм	d,мм	L, мм	H, мм	S,м2
560	500	560	30	1,32
560	560	620	30	1,43
630	125	185	30	0,70
	160	220	30	0,77
	200	260	30	0,85
	250	310	30	0,95
	315	375	30	1,08
	355	415	30	1,17
	400	460	30	1,27
	450	510	30	1,37
	500	560	30	1,47
	560	620	30	1,59
	630	690	30	1,73
710	125	185	30	0,78
	160	220	30	0,86
	200	260	30	0,95
	250	310	30	1,07
	315	375	30	1,21
	355	415	30	1,31
	400	460	30	1,42
	450	510	30	1,53
	500	560	30	1,64
	560	620	30	1,77
	630	690	30	1,92
	710	770	30	2,10
800	160	220	30	1,17
	200	260	30	1,27
	250	310	30	1,40
	315	375	30	1,56
	355	415	30	1,68
	400	460	30	1,79
	450	510	30	1,91
	500	560	30	2,04
	560	610	30	2,15
	630	690	30	2,35
	710	770	30	2,54
	800	860	30	2,86
900	160	220	30	1,31
	200	260	30	1,43
	250	310	30	1,57
	315	375	30	1,75
	355	415	30	1,88
	400	460	30	2,01
	450	510	30	2,14
	500	560	30	2,28
	560	620	30	2,44

D, мм	d,мм	L, мм	H, мм	S,м2
900	630	690	30	2,62
	710	770	30	2,84
	800	860	30	3,18
	900	1020	60	3,57
1000	200	260	30	1,47
	250	310	30	1,62
	315	375	30	1,82
	355	415	30	1,96
	400	460	30	2,09
	450	510	30	2,24
	500	560	30	2,39
	560	620	30	2,56
	630	690	30	2,76
	710	770	30	2,99
	800	860	30	3,35
	900	1020	60	3,92
	1000	1120	60	4,23
1120	200	260	30	1,64
	250	310	30	1,81
	315	375	30	2,03
	355	415	30	2,19
	400	460	30	2,34
	450	510	30	2,51
	500	560	30	2,67
	560	620	30	2,86
	630	690	30	3,09
	710	770	30	3,34
	800	860	30	3,62
	900	1020	60	4,35
	1000	1120	60	4,69
	1120	1240	60	5,11
1250	200	260	30	1,83
	250	310	30	2,02
	315	375	30	2,25
	355	415	30	2,44
	400	460	30	2,61
	450	510	30	2,79
	500	560	30	2,98
	560	620	30	3,19
	630	690	30	3,44
	710	770	30	3,73
	800	860	30	4,04
	900	1020	60	4,83
	1000	1120	60	5,20
	1120	1240	60	5,64
	1250	1370	60	6,14
