Электропривод AIRS LM230-S

Описание

Электропривод предназначен для управления воздушными клапанами систем общеобменной вентиляции зданий и сооружений.

• Управление 2-х позиционное или 3-х позиционное
• Дополнительные концевые микропереключатели
• Напряжение питания 230 В
• Управление воздушными клапанами площадью до 0,8 м²
• Крутящий момент 4 Нм

Характеристики

Принцип действия

При подаче напряжения происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи напряжения вал сохраняет своеположение. Смена направления вращения производится переключателем «CW-CCW» на корпусе привода. Ручное управление осуществляется поворотом вала привода после вывода из зацепления редуктора при помощи рычага на корпусе привода

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 6...16 мм или квадратного сечения 5…12 мм и закрепляется с помощью специального хомута. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.

Сигнализация положений

Электропривод содержит один встроенный микропереключатель для контроля крайних положений. Контролируемый угол положения 5° или 85° выбирается поворотом переключателя на верхней крышке привода. Промежуточное положение определяется по механическому указателю.

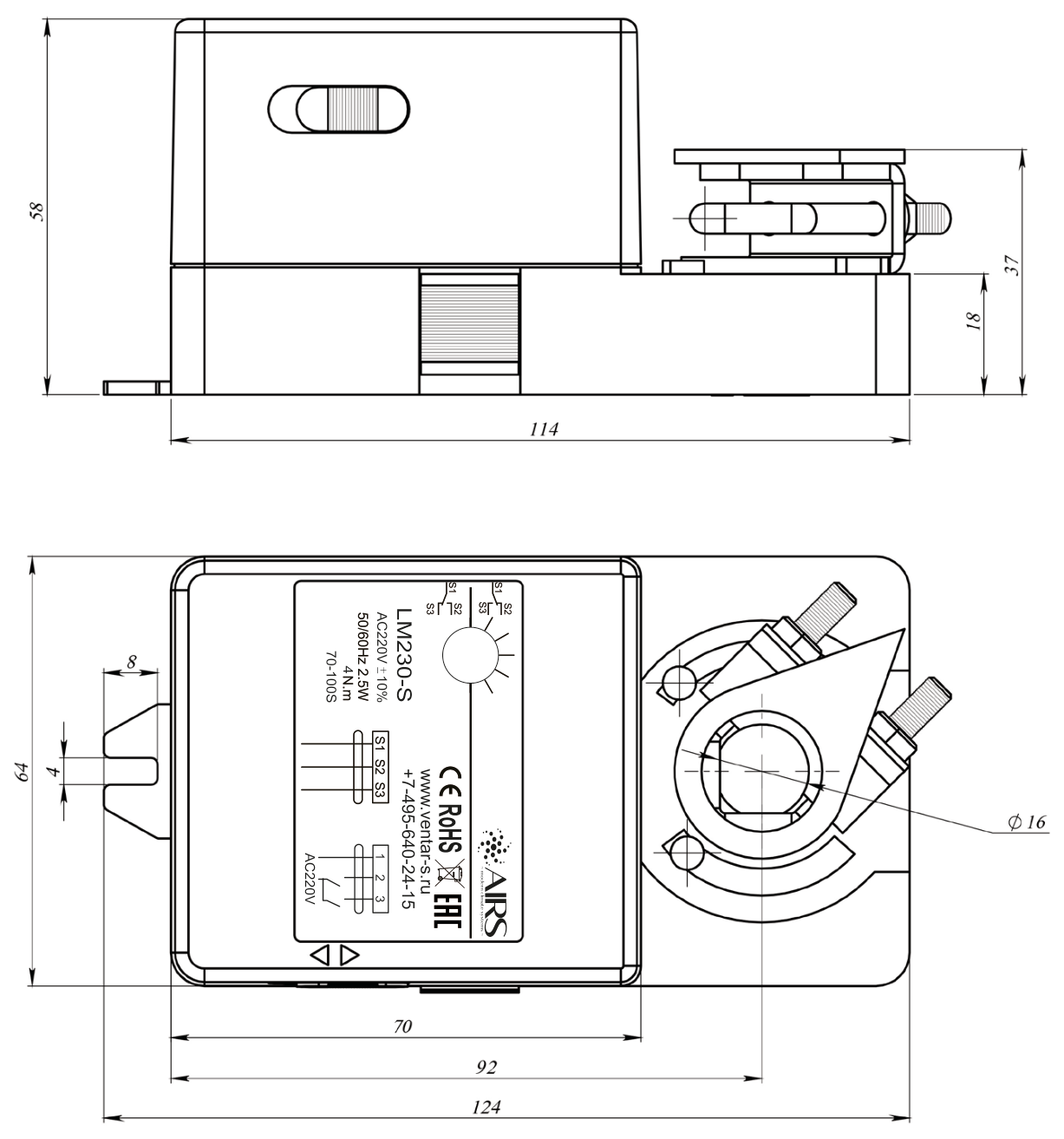

Чертёж размеров

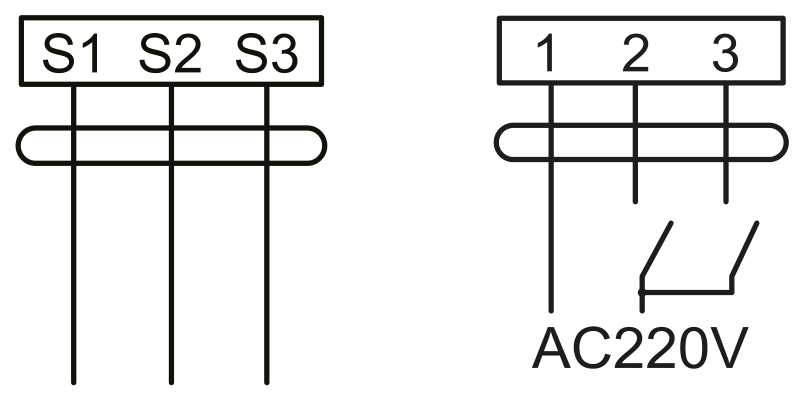

Схемы электрических подключений

Аналоги

AIRS CM24 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo CM, BVM TM24-2, Lufberg DA02N24.
