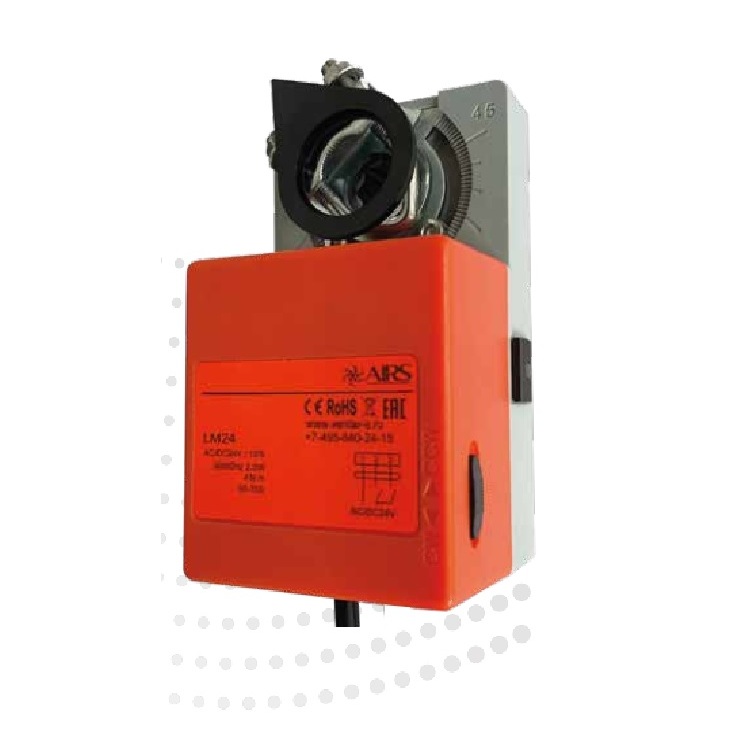

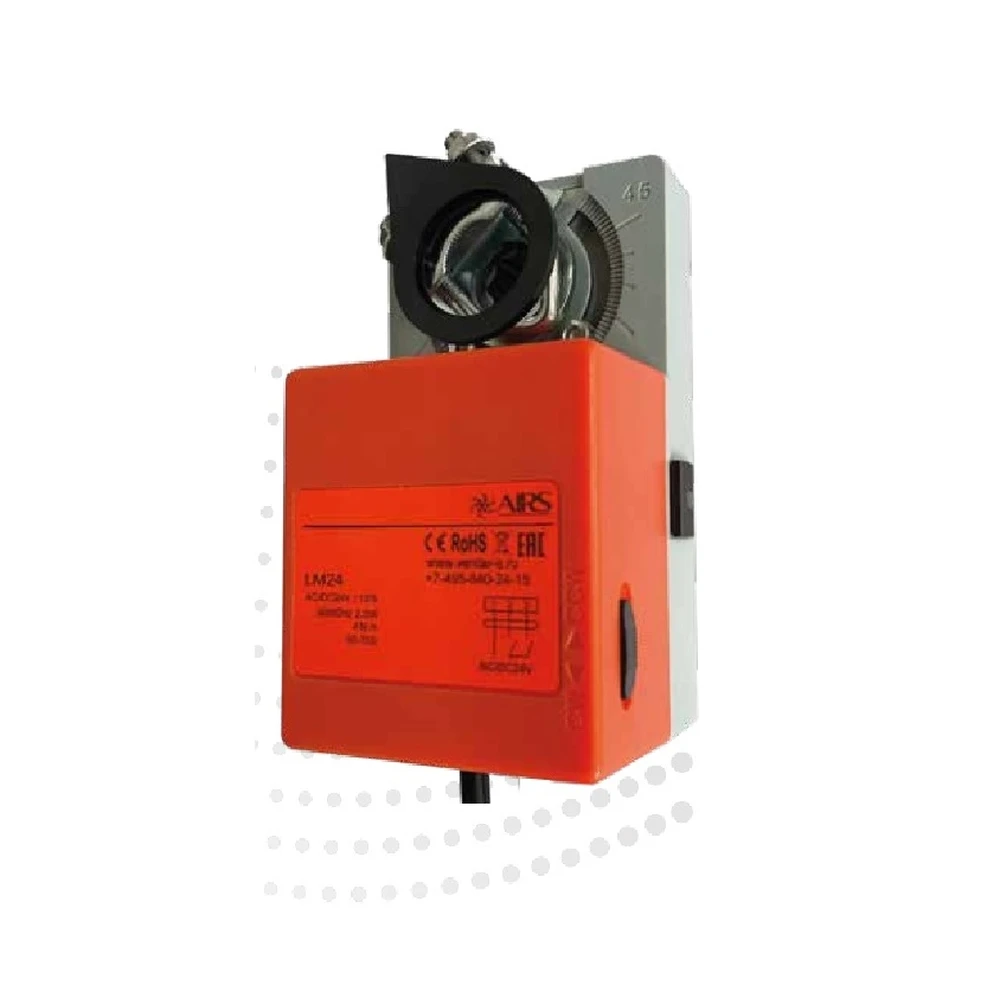

Электропривод AIRS LM24

Описание

Электропривод предназначен для управления воздушными клапанами систем общеобменной вентиляции зданий и сооружений.

• Управление 2-х позиционное или 3-х позиционное

Характеристики

Принцип действия

При подаче напряжения происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи напряжения вал сохраняет свое положение. Смена направления вращения производится переключателем «CW-CCW» на корпусе привода. Ручное управление осуществляется поворотом вала привода после вывода из зацепления редуктора при помощи рычага на корпусе привода.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 6...16 11 мм или квадратного сечения 5…12 мм и закрепляется с помощью специального хомута. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.

Сигнализация положений

Промежуточное положение определяется по механическому указателю. Электропривод содержит один встроенный микропереключатель для контроля крайних положений. Контролируемый угол положения 5° или 85° выбирается поворотом переключателя на верхней крышке привода. Промежуточное положение определяется по механическому указателю.

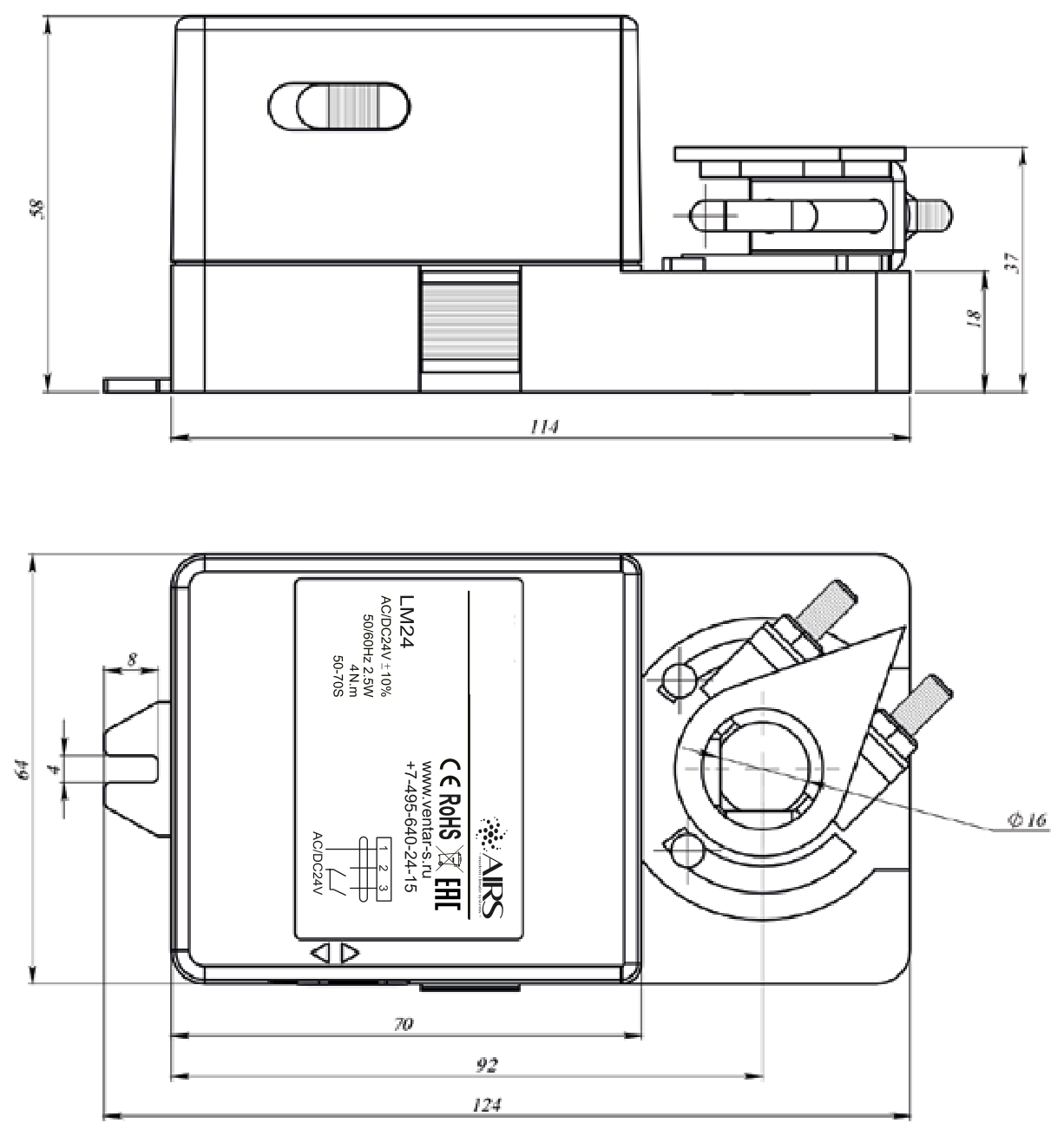

Чертёж размеров

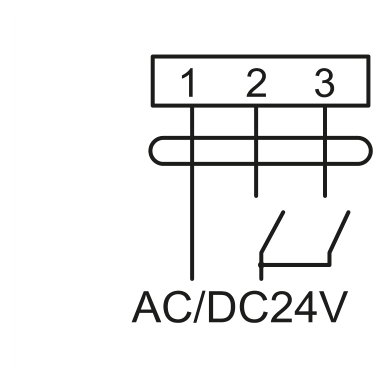

Схемы электрических подключений

Аналоги

AIRS LM24 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo LM24A, BVM LM24-4, Nanotek LM24B.
