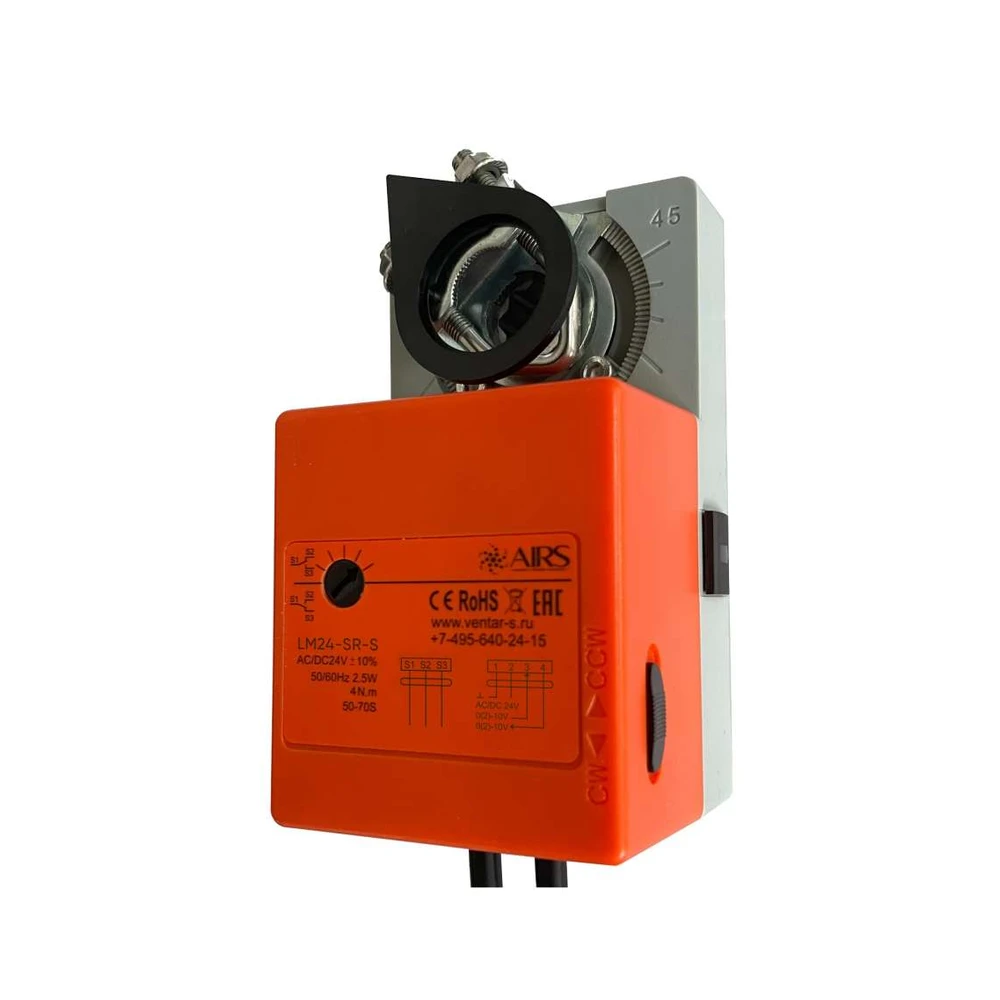

Электропривод AIRS LM24-SR-S

Описание

Электропривод предназначен для управления воздушными клапанами систем общеобменной вентиляции зданий и сооружений.

• Управление аналоговое (пропорциональное)
• Напряжение питания 24 В, управление 0…10В
• Управление воздушными клапанами площадью до 0,8 м²
• Крутящий момент 4 Нм

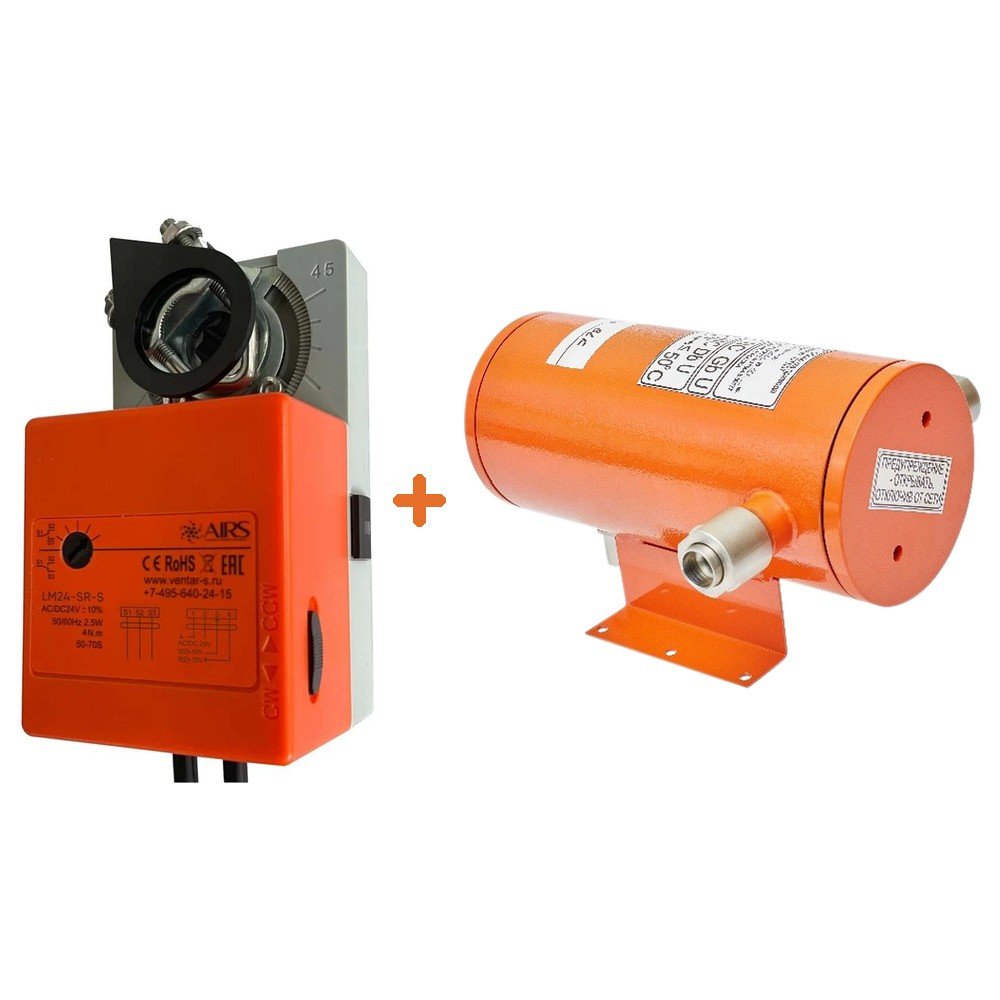

• Возможно взрывозащищенное исполнение
• Вспомогательные переключатели

Характеристики

Принцип действия

При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала. Смена направления вращения производится переключателем «CW-CCW» на корпусе привода. Ручное управление осуществляется после вывода из зацепления редуктора при помощи рычага на корпусе привода.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 6...16 мм или квадратного сечения 5…12 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.

Сигнализация положений

Электропривод содержит один встроенный микропереключатель для контроля крайних положений. Контролируемый угол положения 5° или 85° выбирается поворотом переключателя на верхней крышке привода. Промежуточное положение определяется по механическому указателю.

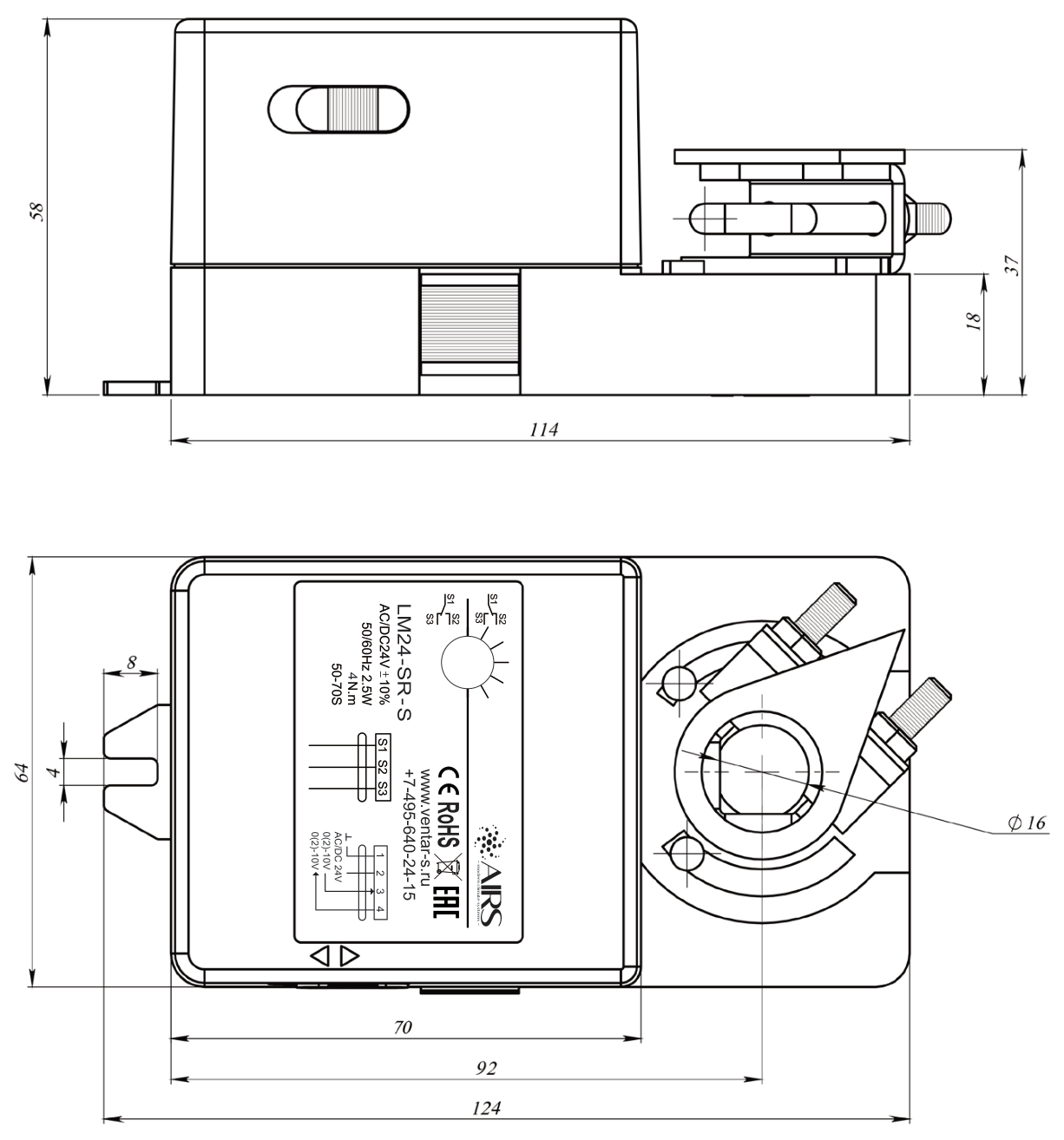

Чертёж размеров

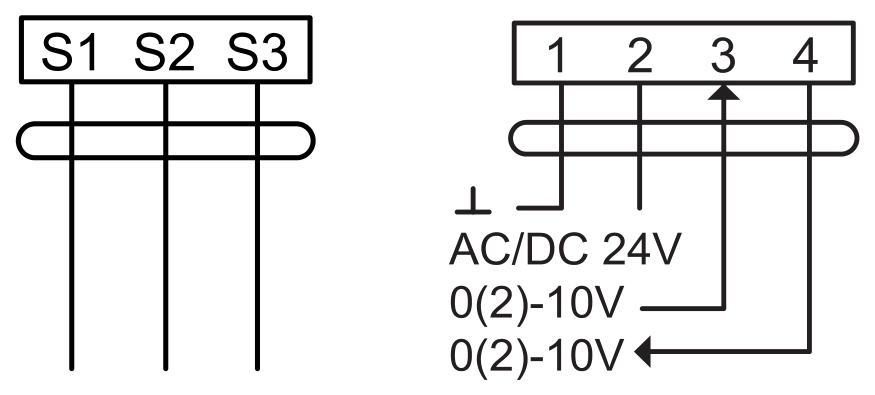

Схемы электрических подключений

Аналоги

AIRS LM24 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo LM24A, BVM LM24-4, Nanotek LM24B.
