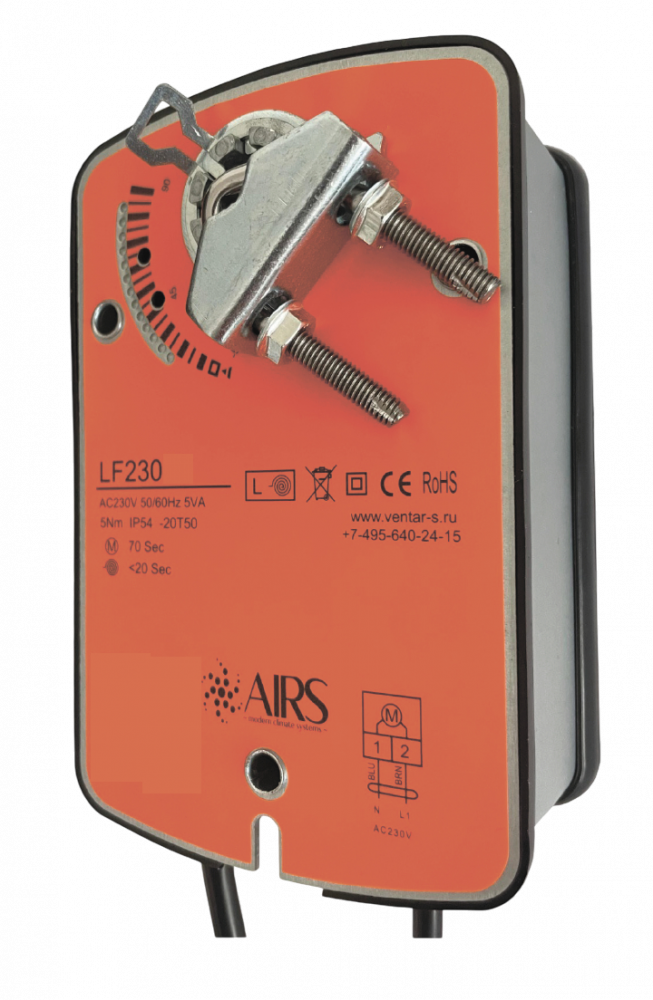

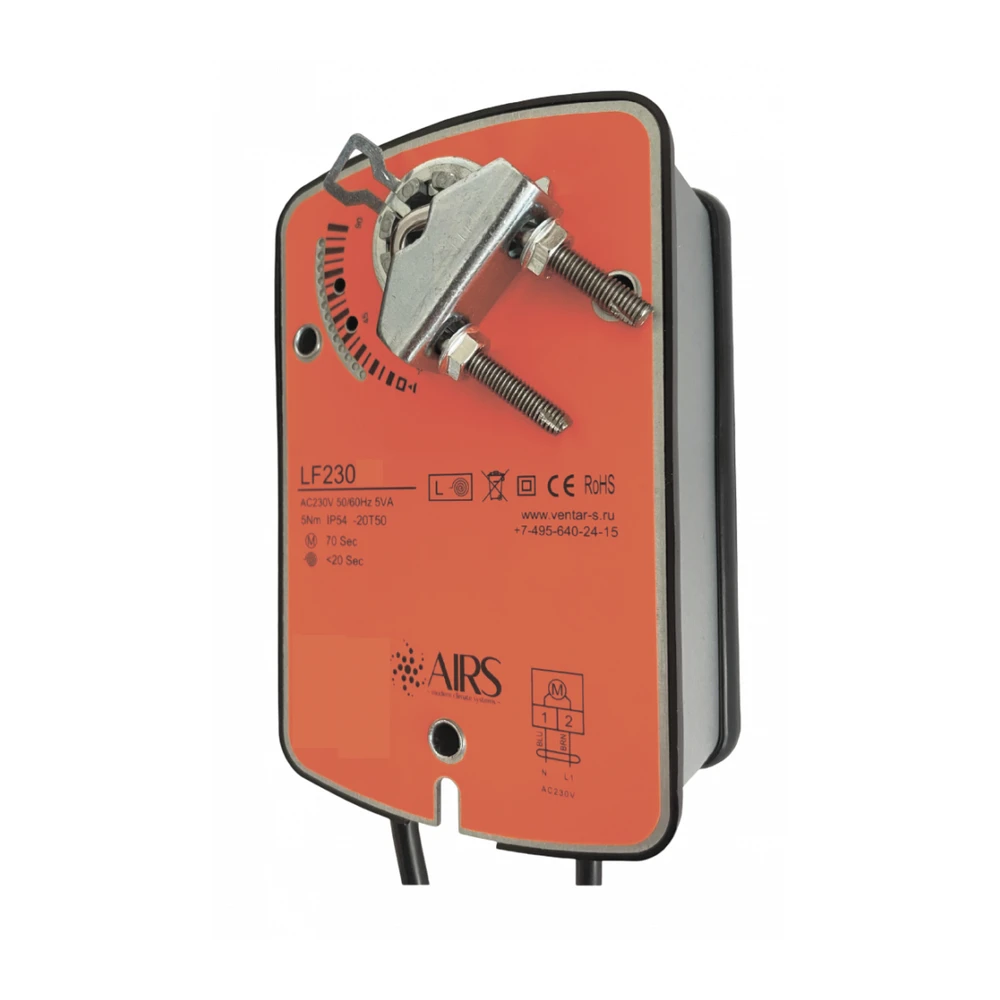

Электропривод AIRS LF230

Name: Электропривод AIRS LF230
Brand: AIRS
Price: 5830.00 RUB
Availability: InStock

Скачать BIM-модель (Revit) / 388 Кб

Скачать тех. лист / 1 332 Кб

Скачать прайс-лист на электроприводы AIRS

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

Описание

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

Электропривод с возвратной пружиной
Напряжение питания ~ 230 В
Управление воздушными клапанами площадью до 0,8 м²
Крутящий момент 5 Нм
Вспомогательный переключатель
Возможно взрывозащищенное исполнение

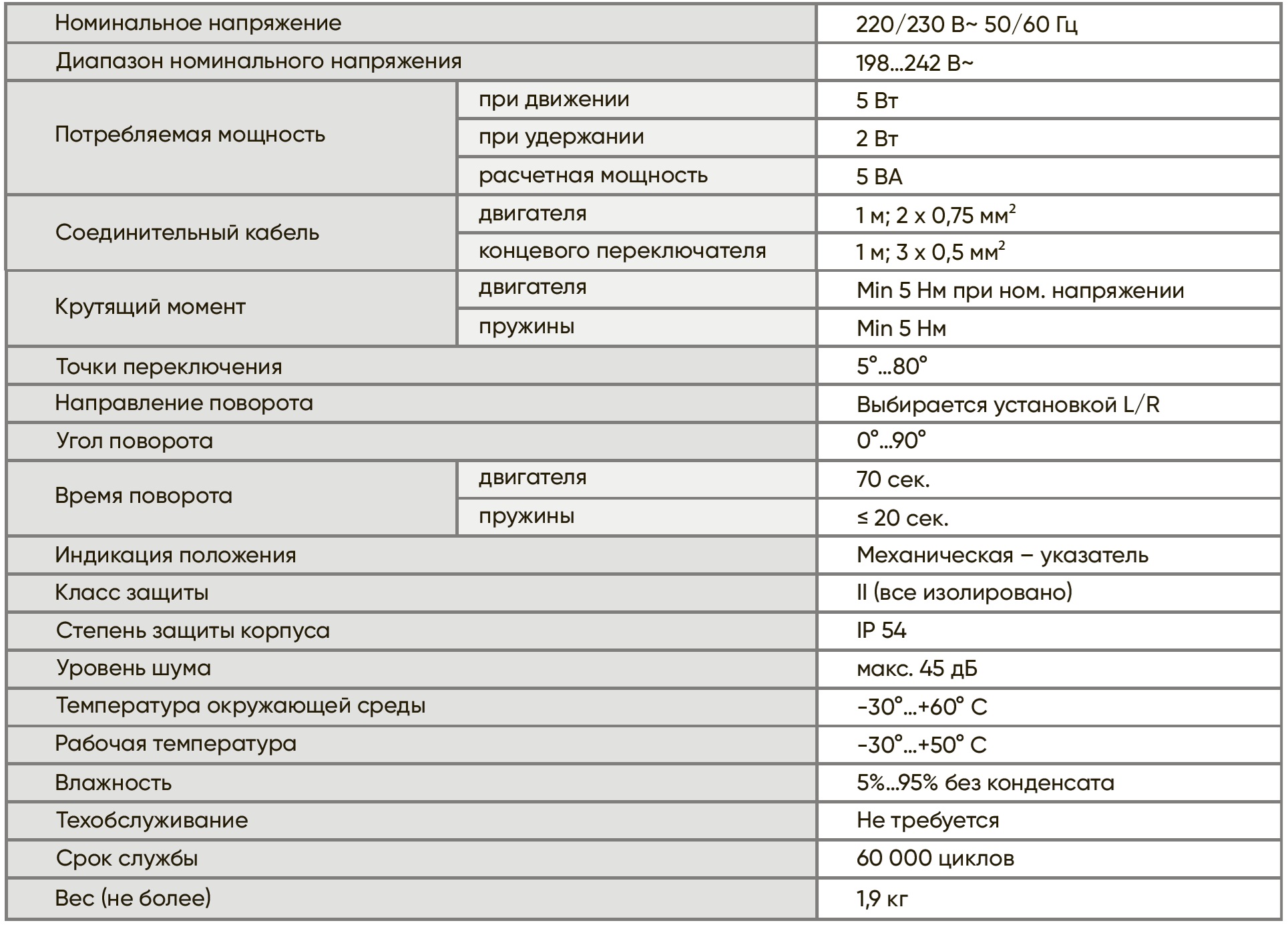

Характеристики

Номинальное напряжение		220/230 В~ 50/60 Гц
Диапазон номинального напряжения		198…242 В~
Потребляемая мощность	при движении	5 Вт
	при удержании	2 Вт
	расчетная мощность	5 ВА
Соединительный кабель	двигателя	1 м; 2 х 0,75 мм²
	концевого переключателя	1 м; 3 х 0,5 мм²
Крутящий момент	двигателя	Min 5 Нм при ном. напряжении
	пружины	Min 5 Нм
Точки переключения		5°…80°
Направление поворота		Выбирается установкой L/R
Угол поворота		0°…90°
Время поворота	двигателя	70 сек.
	пружины	≤ 20 сек.
Индикация положения		Механическая – указатель
Класс защиты		II (все изолировано)
Степень защиты корпуса		IP 54
Уровень шума		макс. 45 дБ
Температура окружающей среды		-30°…+60° С
Рабочая температура		-30°…+50° С
Влажность		5%…95% без конденсата
Техобслуживание		Не требуется
Срок службы		60 000 циклов
Вес (не более)		1,9 кг

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана 8…16 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.

Сигнализация положений

Промежуточное положение определяется по механическому указателю.

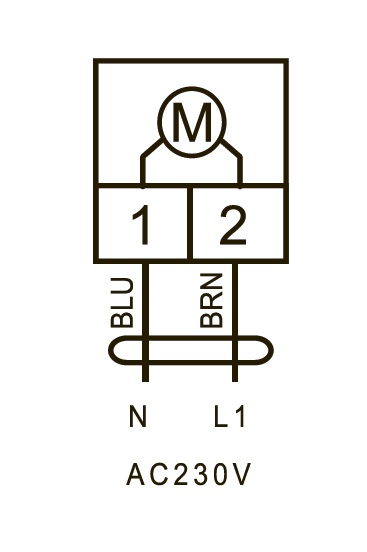

Чертёж размеров и схема подключения

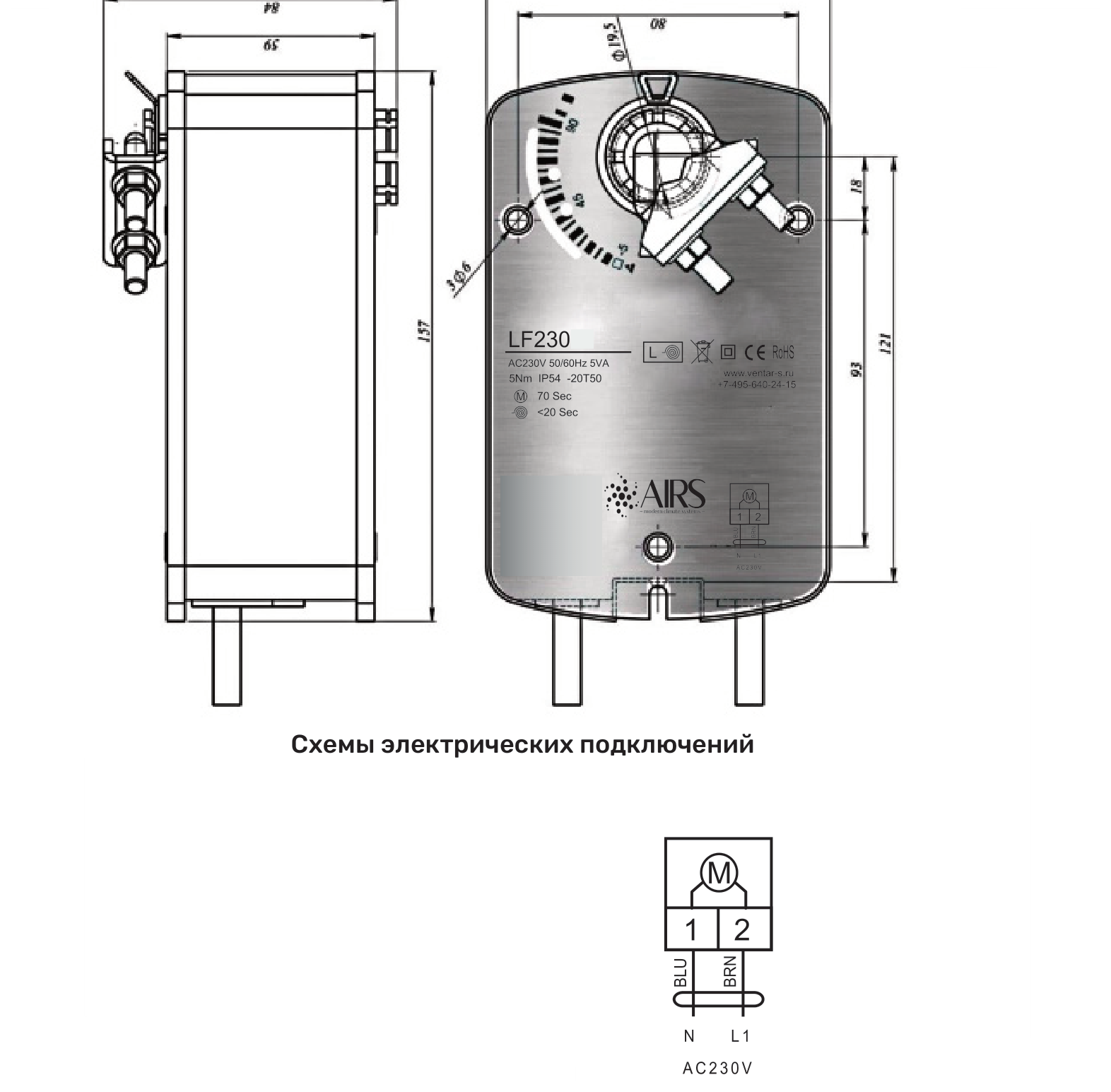

Чертёж размеров и схема электрических подключений

Аналоги

AIRS LF230 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo LF230, BVM TS05-230, Nanotek LF230B.

10 600 ₽5 830 ₽

В наличии: 299 шт.

Кол-во:

Назначение привода Для воздушных клапанов

Крутящий момент 5

Наименование привода LF

Возвратная пружина Да
