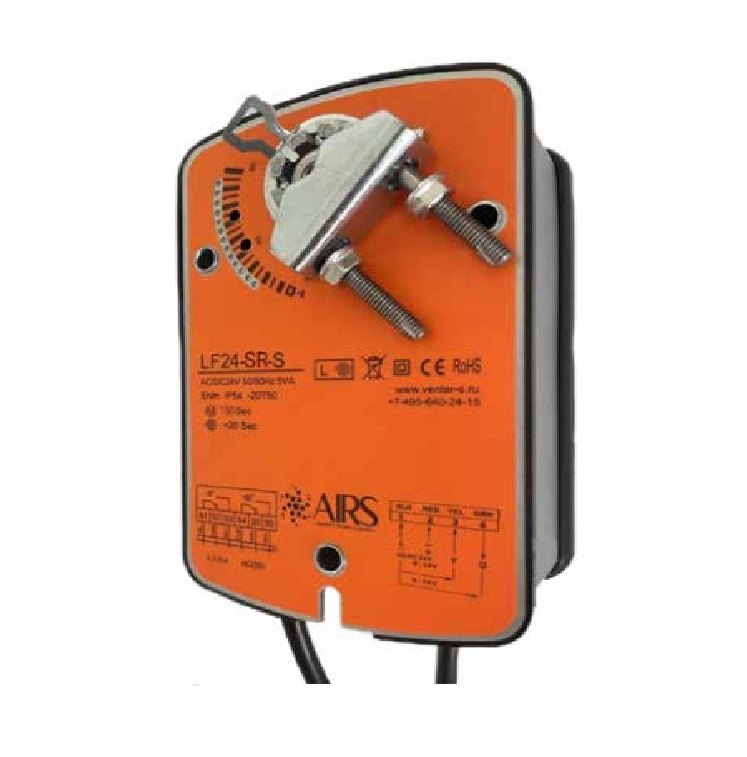

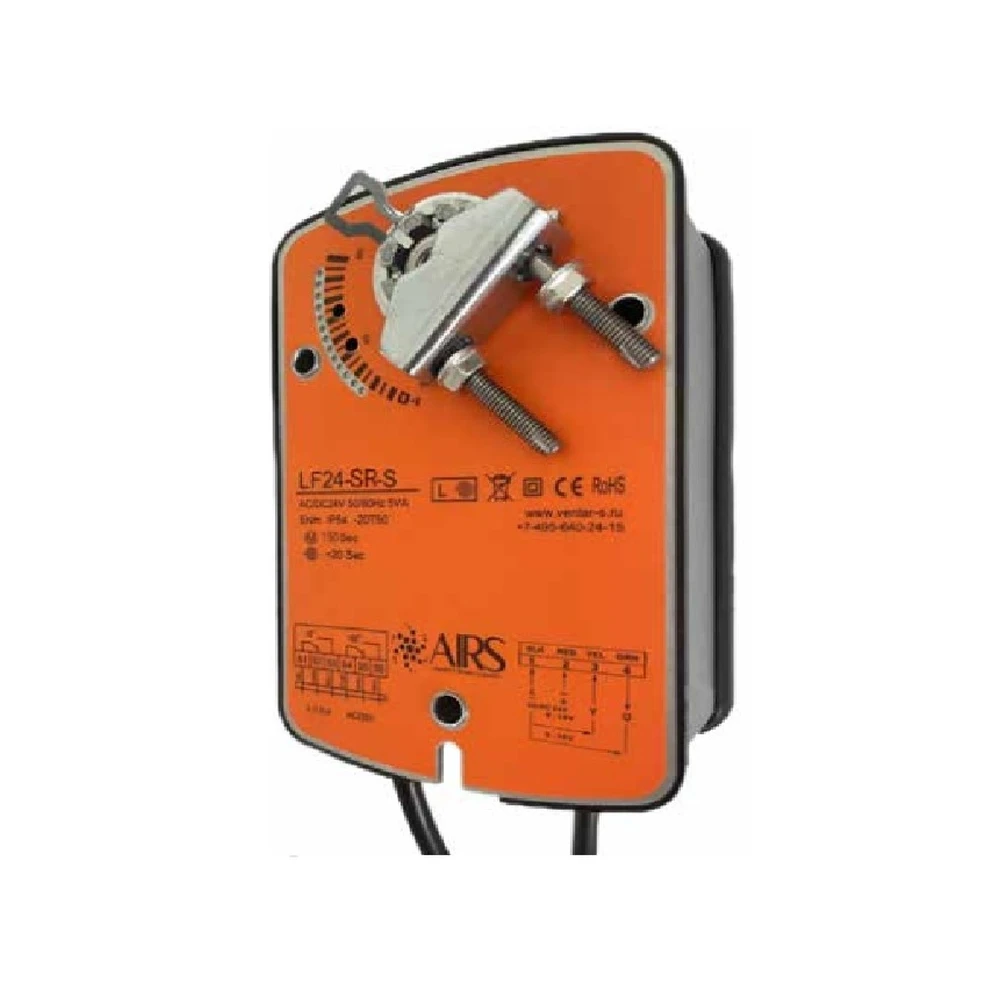

Электропривод AIRS LF24-SR-S

Скачать BIM-модель (IFC) / 8 Кб

Скачать тех. лист / 1 942 Кб

Скачать паспорт / 817 Кб

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.
  • Назначение приводаДля воздушных клапанов
  • Крутящий момент5
  • Наименование приводаLF
  • Возвратная пружинаДа
  • НапряжениеAC/DC 24В
  • Тип регулированияПлавное

Описание

  • Электропривод с возвратной пружиной
  •  Управление аналоговое (пропорциональное) 0...10В DC*
  • Напряжение питания 24 В
  • Управление воздушными клапанами площадью до 1 м2
  • Крутящий момент 5 Нм
  • Вспомогательный переключатель

Характеристики

Номинальное напряжение24 В=/ 24 В~ 50…60 Гц
Диапазон номинального напряжения21.6…26.4 В
Потребляемая мощностьпри движении5 Вт
при удержании3 Вт
расчетная мощность15 ВА
Соединительный кабельдвигателя1 м
концевого переключателя1 м
Вспомогательный переключатель3(1,5)А 250V; 2xSPDT
Крутящий моментдвигателяMin 5 Нм при ном. напряжении
пружиныMin 5 Нм
Точки переключения5°…80°
Направление поворотаВыбирается установкой L/R
Угол поворота0°…90°
Время поворотадвигателя150 сек.
пружины≤ 20 сек
Индикация положенияМеханическая – указатель
Класс защитыII (все изолировано)
Степень защиты корпусаIP 54
Уровень шумамакс. 62 дБ
Температура окружающей среды-30°…+60° С
Рабочая температура-30°…+50° С
Влажность5%…95% без конденсата
ТехобслуживаниеНе требуется
Срок службы60 000 циклов
Вес (не более)1,8 кг

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно  взводится  возвратная  пружина. При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана 7...16 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.

Сигнализация положений

Электропривод содержит встроенные переключатели для сигнализации положения створки при углах поворота на 5° или 80°. Промежуточное положение определяется по механическому указателю.

Схемы электрических подключений

Настройка вспомогательных переключателей

Переключение направления вращения: 0-вращение по часовой стрелке 1-вращение против часовой стрелки
