AIRS УВАП

Скачать документацию / 2 122 Кб

Установки вентиляторные осевые подпора AIRS УВАП — для систем вентиляции и воздушного отопления. 5 типоразмеров (5,0–12,5). Вз — маркировка производителя УВОП Вз.
Вентиляторы осевые магистральные серии AIRS УВАП предназначены для применения в системах вентиляции, воздушного отопления.
Исполнения Вз поставляются под маркировкой производителя — УВОП Вз Вз. Данные для этих режимов приведены в таблицах PDF-техпаспорта серии (кнопка «Скачать документацию»).
Выпускаются в вариантах исполнения: Н; К1.
Рабочее колесо крепится непосредственно на вал электродвигателя, лопатки — из армированного полиамида, угол установки регулируется в заводских условиях. Корпус изготовлен из оцинкованной стали.
При заборе воздуха непосредственно из окружающей среды рекомендуется комплектовать конфузором входным и сеткой защитной. Для частичного использования динамического давления на выходе рекомендуется устанавливать диффузор выходной. При необходимости вентиляторная установка комплектуется опорами.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренно-холодного (УХЛ), тропического (Т) климата 2-й категории размещения по ГОСТ 15150-69.
Температура окружающей среды от −45°С до +40°С для умеренного климата, от −60°С до +40°С для умеренно-холодного климата, от −10°С до +50°С для тропического климата.

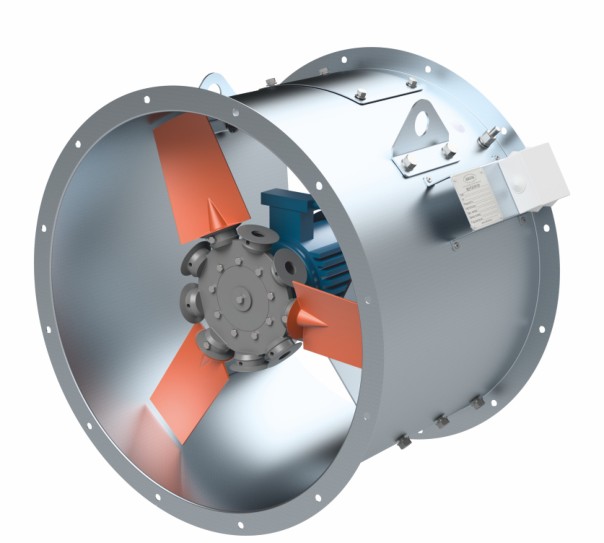

Вентилятор состоит из

  • цилиндрического корпуса;
  • рабочего колеса (профильные лопатки из армированного полиамида);
  • асинхронного двигателя.

Пример обозначения при заказе

AIRS УВАП-8,0-Д-К1-07,50/4-КДО-У2
  • УВАП — тип вентилятора (осевой магистральный)
  • 8,0 — номер вентилятора, диаметр рабочего колеса, дм
  • Д — вариант исполнения рабочего колеса
  • К1 — вариант исполнения
  • 07,50/4 — мощность электродвигателя, кВт / число полюсов
  • КДО — дополнительная комплектация (конфузор, диффузор, опора)
  • У2 — климатическое исполнение и категория размещения

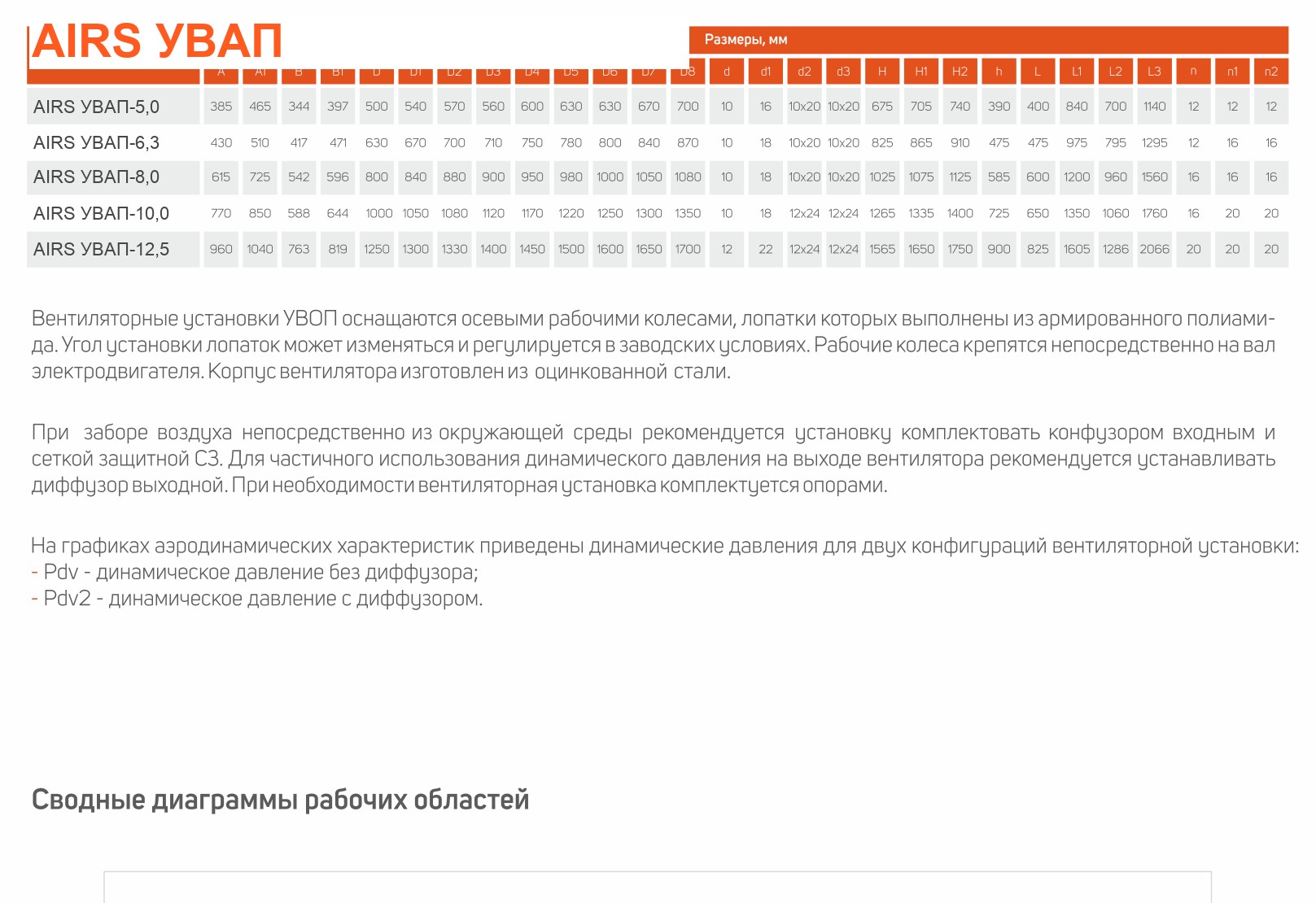

Габаритные размеры

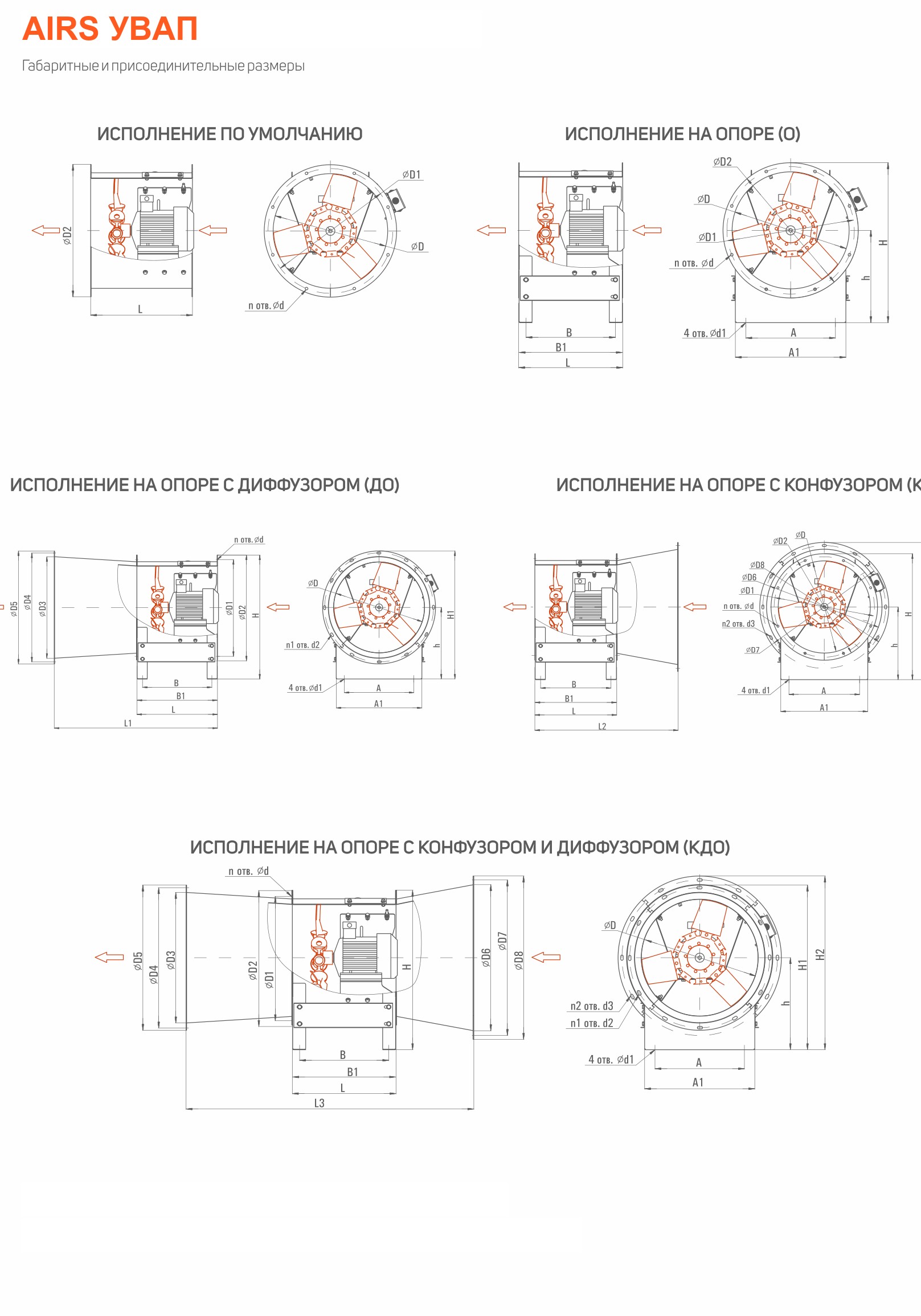

Габаритные размеры

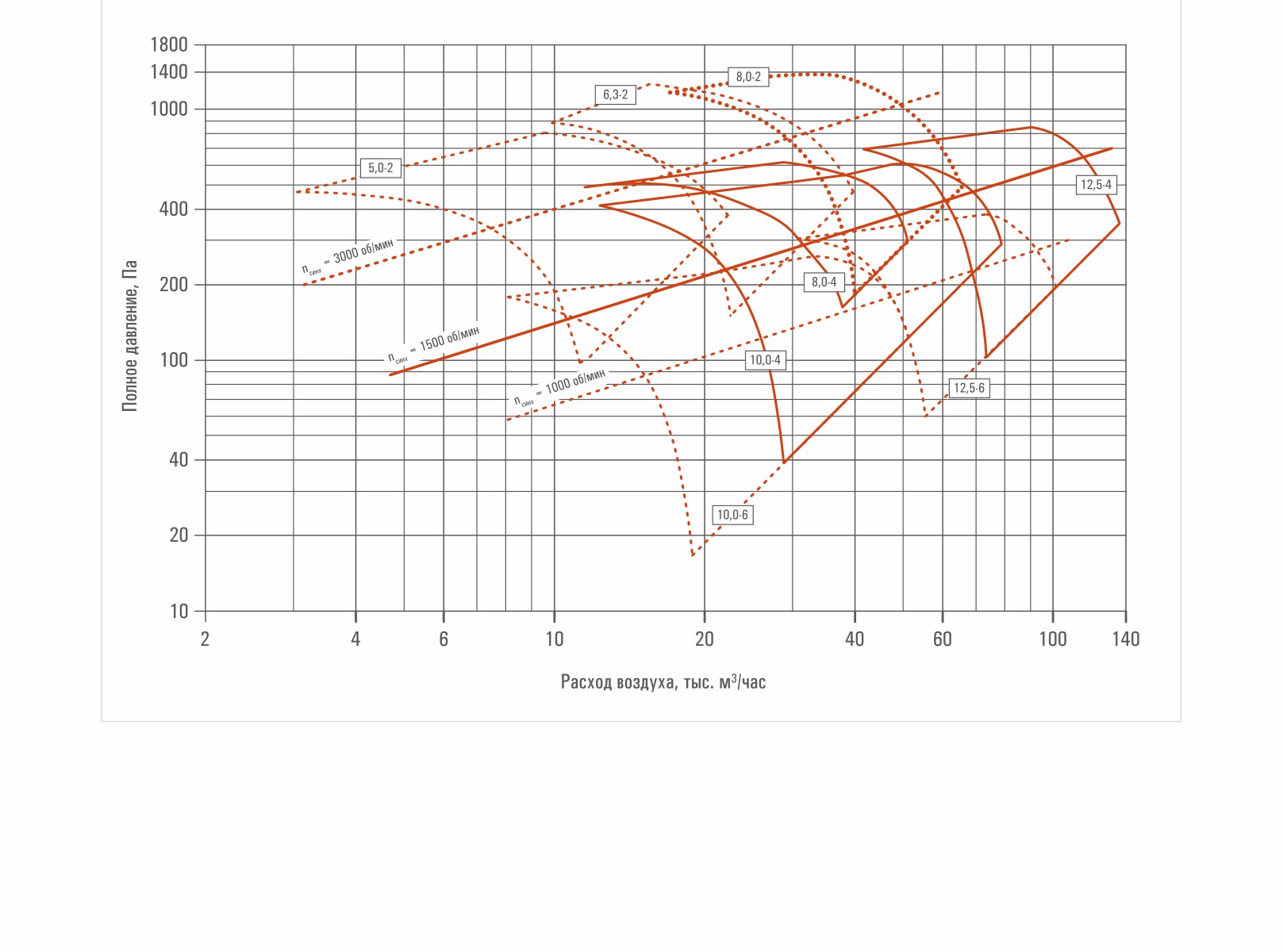

Габаритные размеры
Типоразмер 5,0

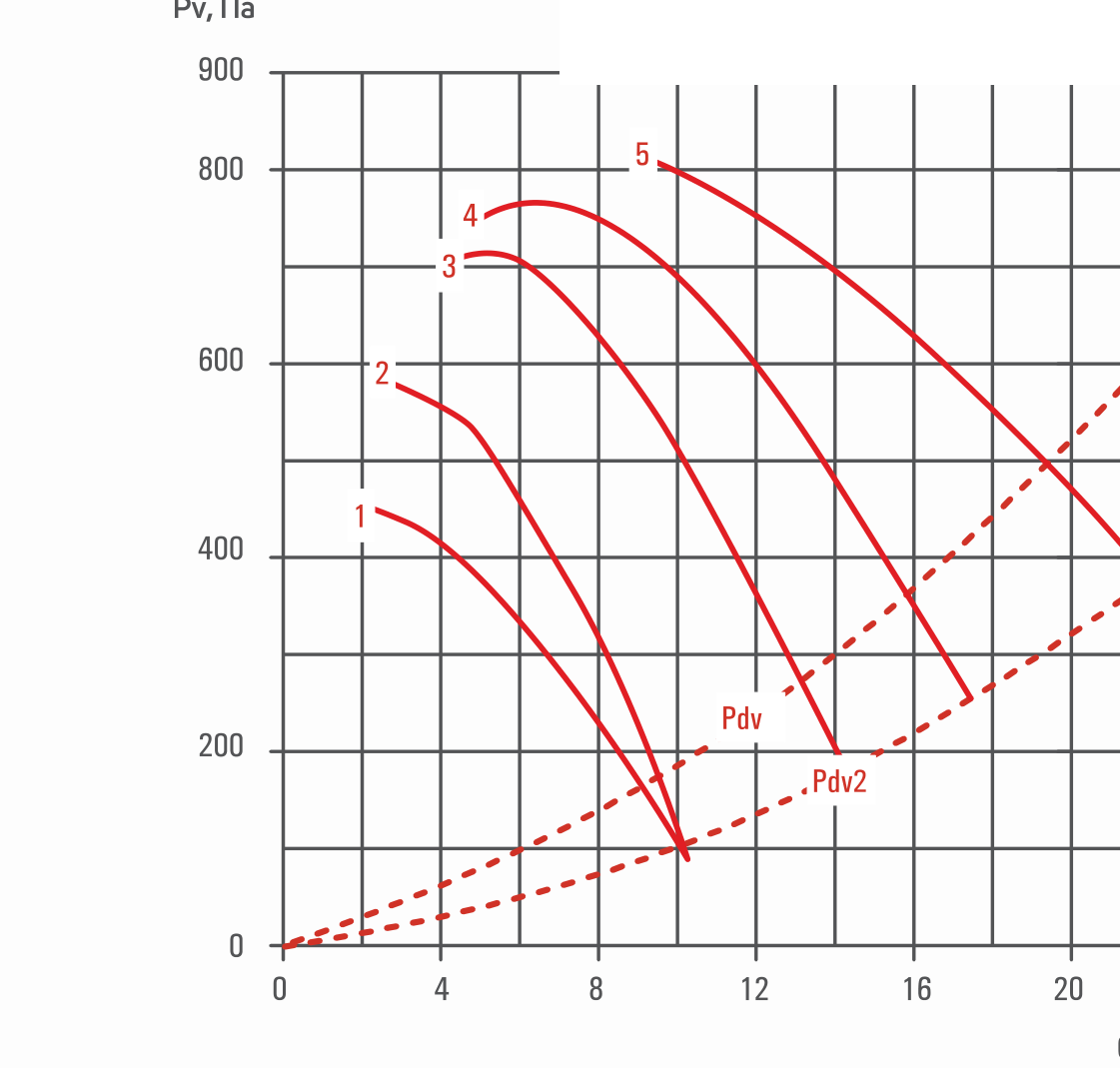

Аэродинамическая характеристика 5,0
Мощность электродвигателя, кВт1,1–4
Уровень звуковой мощности Lw, дБА97–100
Масса, кг24,2–41,1
Типоразмер 6,3

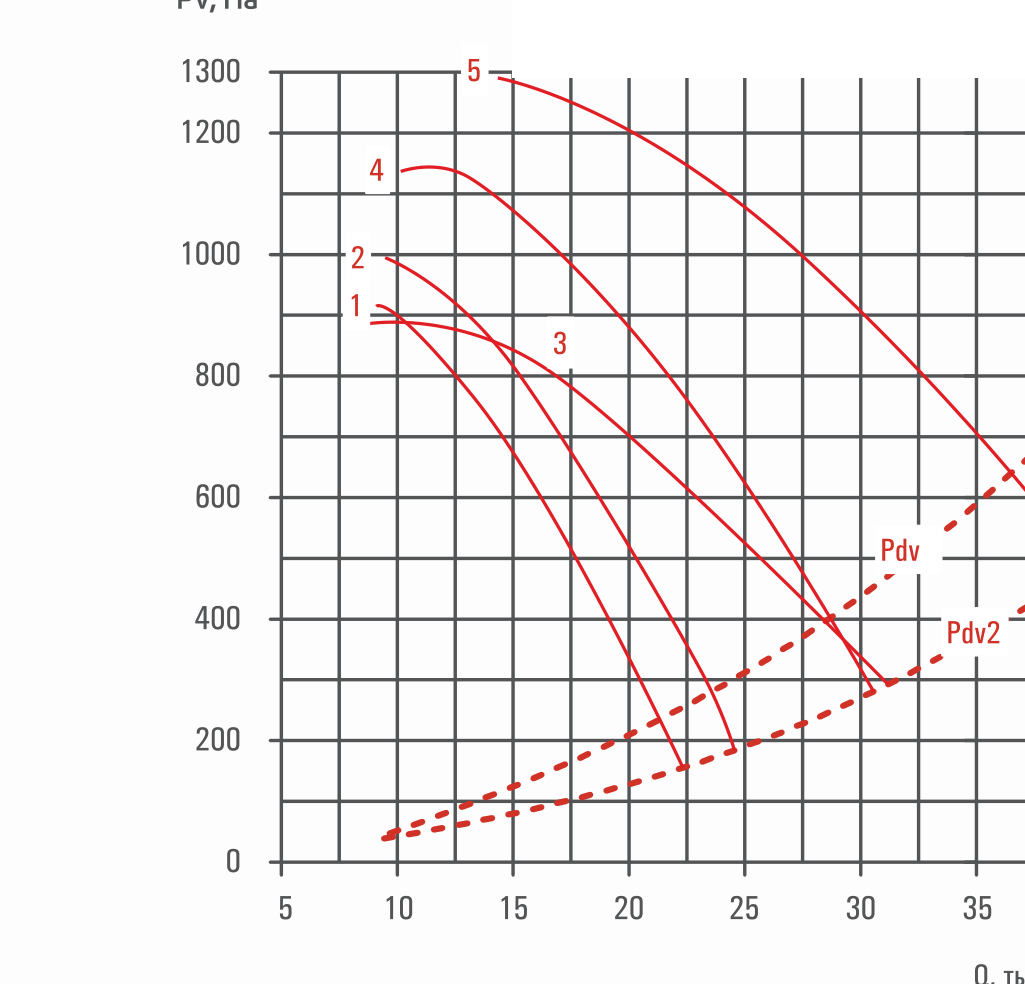

Аэродинамическая характеристика 6,3
Мощность электродвигателя, кВт5,5–11
Уровень звуковой мощности Lw, дБА104–108
Масса, кг59,8–85,0
Типоразмер 8,0

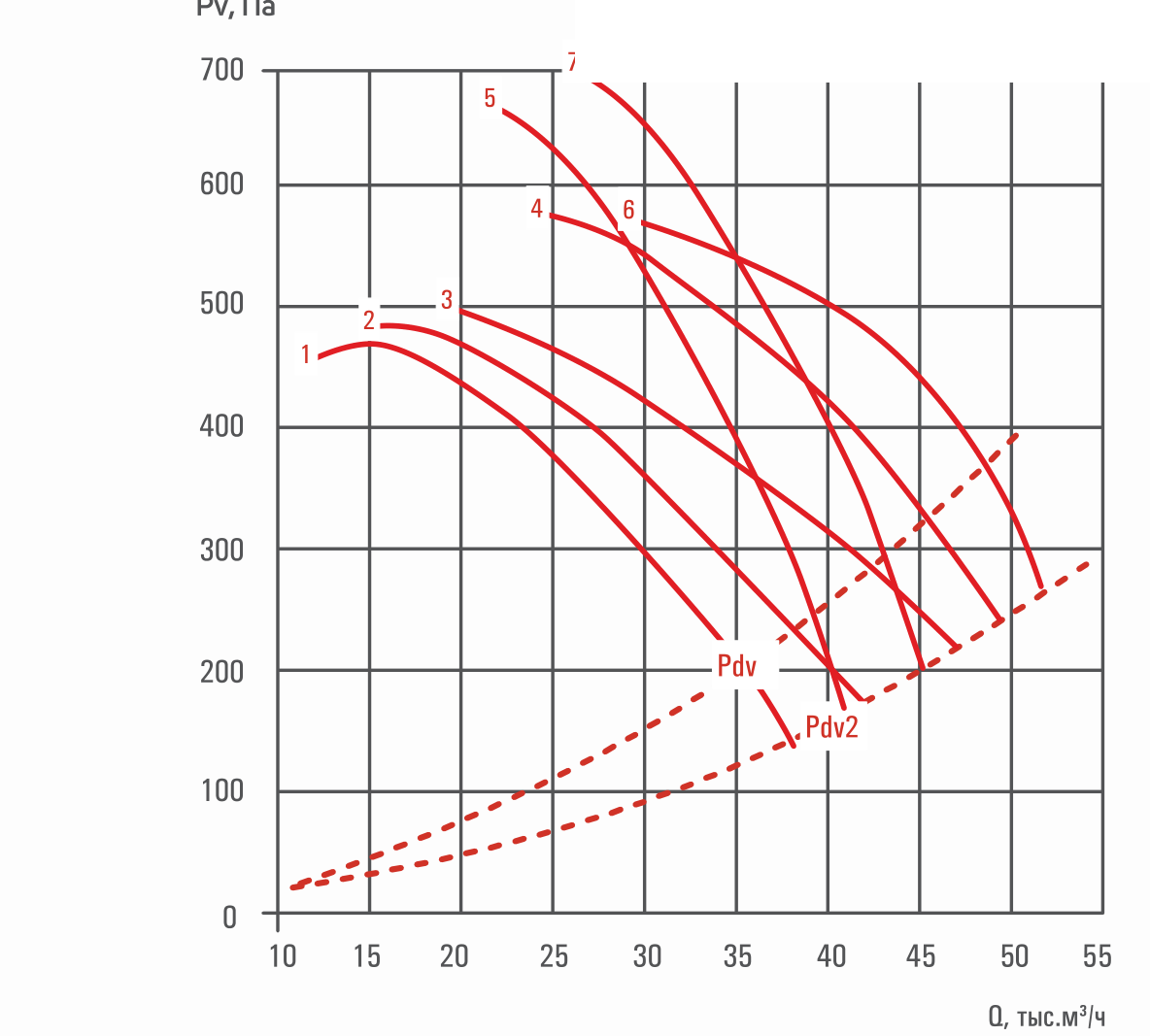

Аэродинамическая характеристика 8,0
Мощность электродвигателя, кВт4–22
Уровень звуковой мощности Lw, дБА92–107
Масса, кг78,6–178,2
Типоразмер 10,0

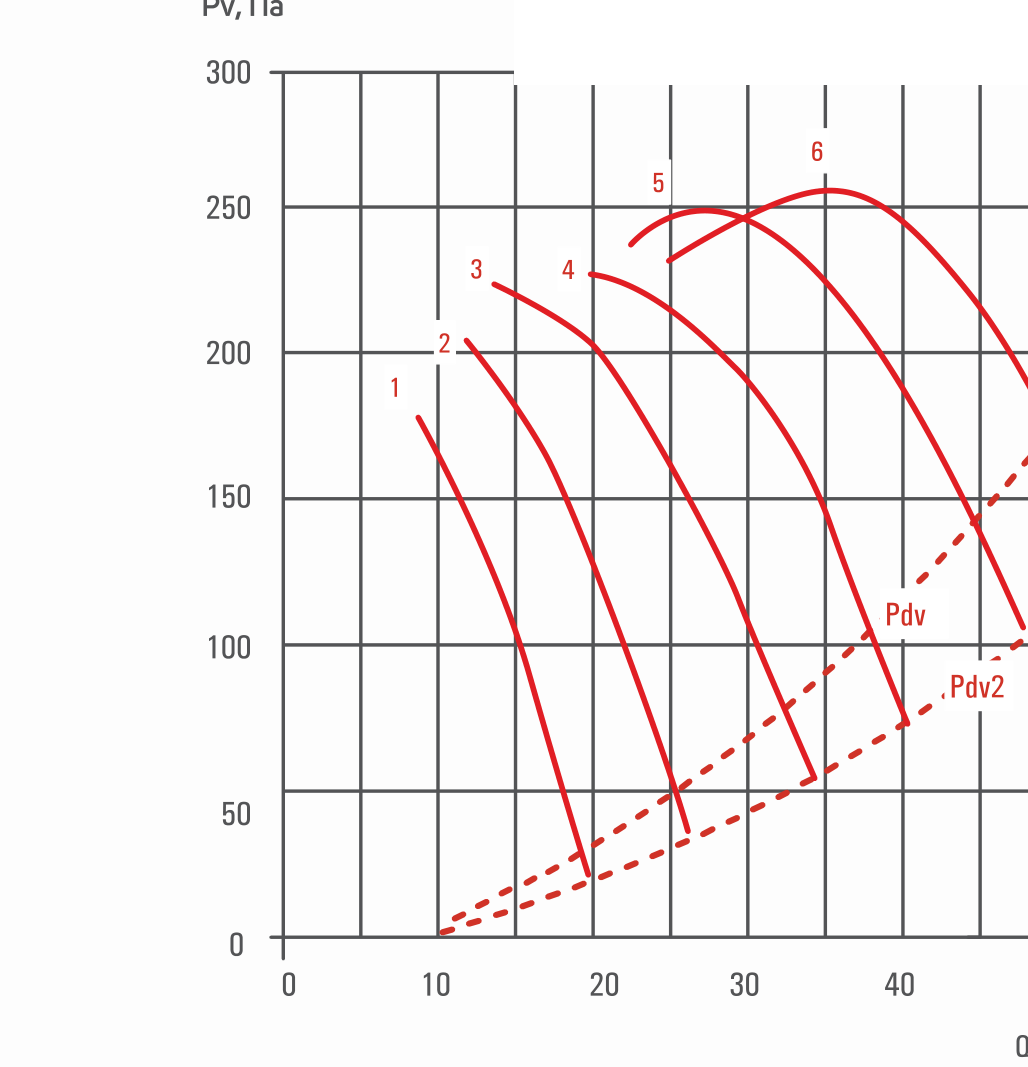

Аэродинамическая характеристика 10,0
Мощность электродвигателя, кВт0,75–15
Уровень звуковой мощности Lw, дБА89–102
Масса, кг82,2–183,6
Типоразмер 12,5

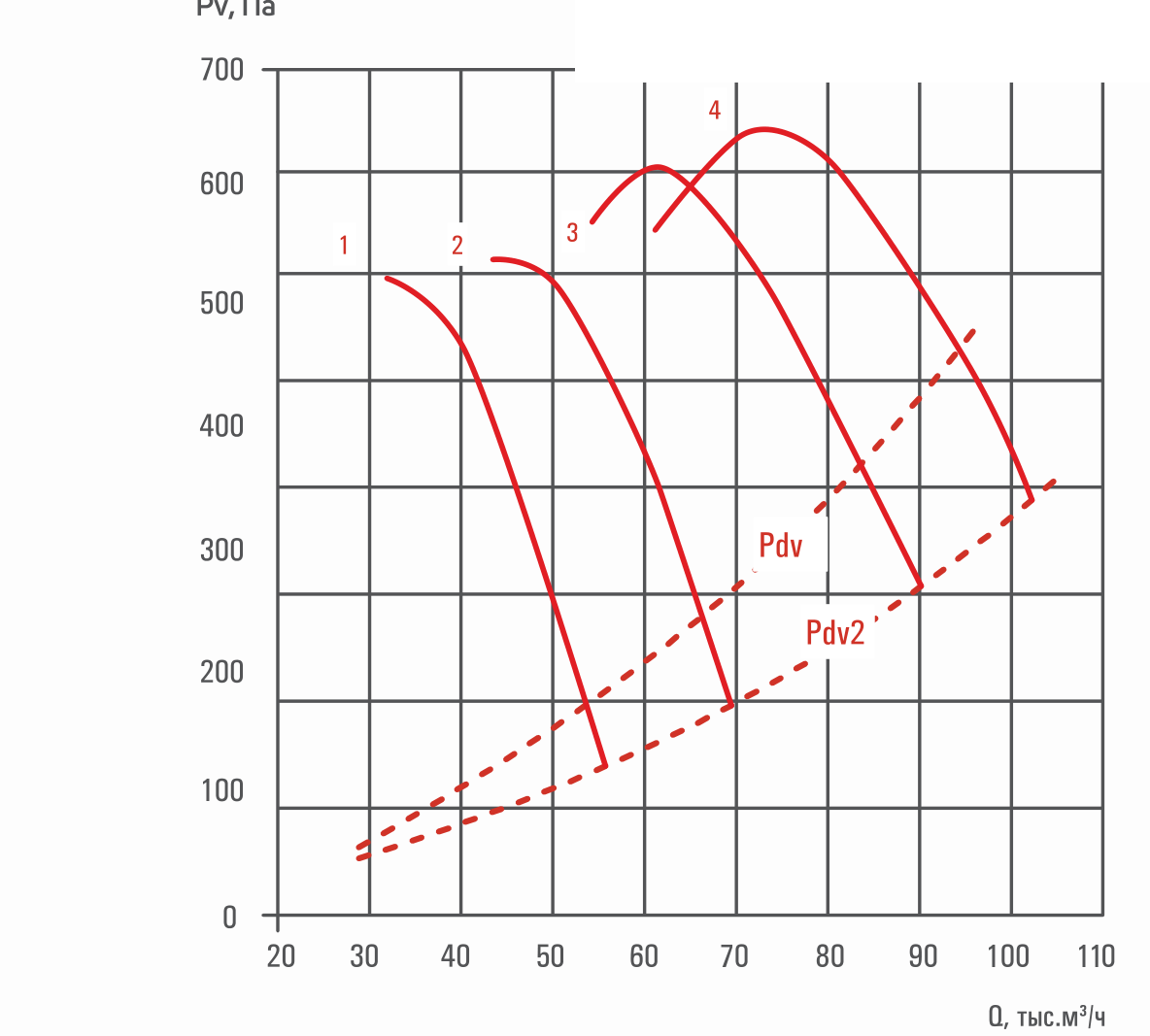

Аэродинамическая характеристика 12,5
Мощность электродвигателя, кВт5,5–45
Уровень звуковой мощности Lw, дБА95–108
Масса, кг167,5–375,0

Цена по запросу

Бренд Вентар-С
