AIRS ВАОС-190

Вентиляторы осевые магистральные AIRS ВАОС-190 (лопатки из армированного полиамида) — для систем вентиляции и воздушного отопления. 11 типоразмеров (4,0–12,5). Вз — маркировка производителя ВИОС-190.

ОписаниеГабаритыАэродинамика

Вентиляторы осевые магистральные серии AIRS ВАОС-190 предназначены для применения в системах вентиляции, воздушного отопления.

Исполнения Вз поставляются под маркировкой производителя — ВИОС-190 Вз. Данные для этих режимов приведены в таблицах PDF-техпаспорта серии (кнопка «Скачать документацию»).

Выпускаются в вариантах исполнения: Н; К1.

Рабочие колёса — осевые, лопатки выполнены из армированного полиамида, угол установки лопаток регулируется в заводских условиях. Рабочее колесо крепится непосредственно на вал электродвигателя. Корпус изготовлен из оцинкованной стали.

При заборе воздуха непосредственно из окружающей среды рекомендуется комплектовать конфузором входным и сеткой защитной. Для частичного использования динамического давления на выходе рекомендуется устанавливать диффузор выходной. При необходимости вентиляторная установка комплектуется опорами.

Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренно-холодного (УХЛ), тропического (Т) климата 2-й категории размещения по ГОСТ 15150-69.

Температура окружающей среды от −45°С до +40°С для умеренного климата, от −60°С до +40°С для умеренно-холодного климата, от −10°С до +50°С для тропического климата.

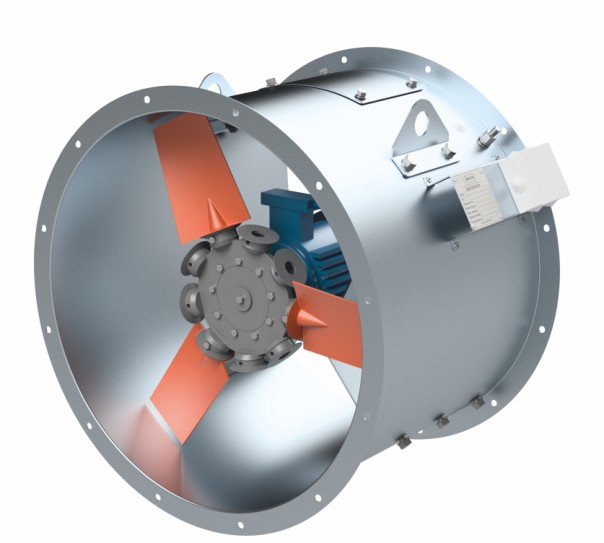

Вентилятор состоит из

цилиндрического корпуса;
рабочего колеса (профильные лопатки из армированного полиамида);
асинхронного двигателя.

Пример обозначения при заказе

AIRS ВАОС-190-5,0-Ж-К1-07,50/2-КДО-У2

ВАОС-190 — тип вентилятора (осевой магистральный)
5,0 — номер вентилятора, диаметр рабочего колеса, дм
Ж — вариант исполнения рабочего колеса
К1 — вариант исполнения
07,50/2 — мощность электродвигателя, кВт / число полюсов
КДО — дополнительная комплектация (конфузор, диффузор, опора)
У2 — климатическое исполнение и категория размещения

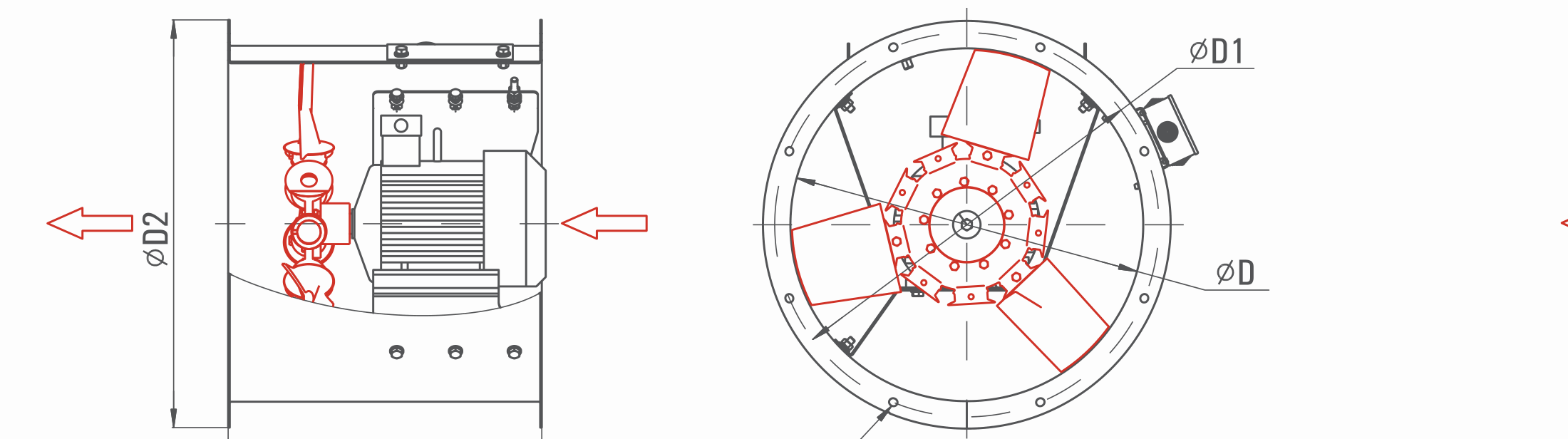

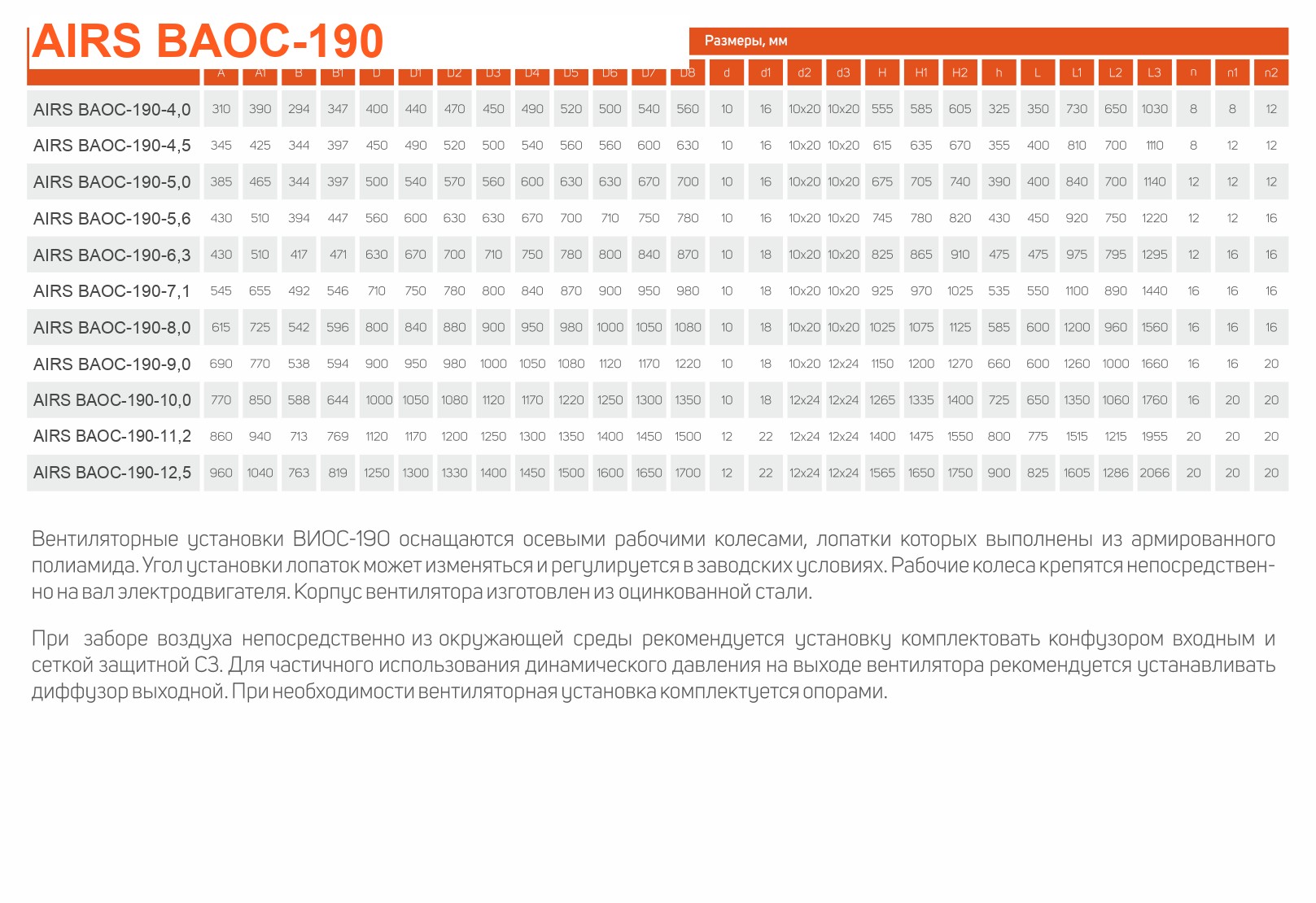

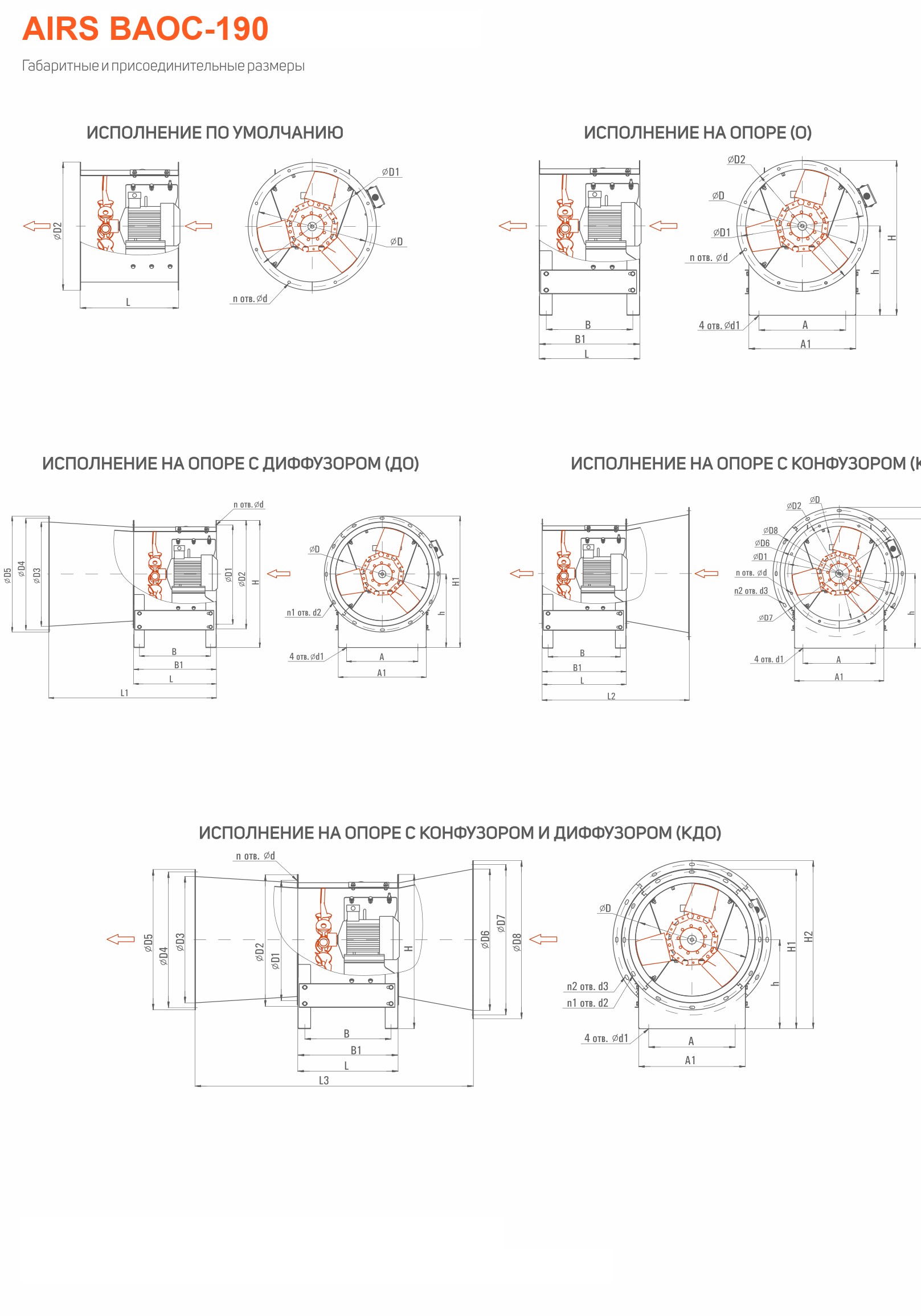

Тип вентилятора	L	H	A
ВАОС-190-4,0	730	555	310
ВАОС-190-4,5	810	615	345
ВАОС-190-5,0	840	675	385
ВАОС-190-5,6	920	745	430
ВАОС-190-6,3	975	825	430
ВАОС-190-7,1	1100	925	545
ВАОС-190-8,0	1200	1025	615
ВАОС-190-9,0	1260	1150	690
ВАОС-190-10,0	1350	1265	770
ВАОС-190-11,2	1515	1400	860
ВАОС-190-12,5	1605	1565	960

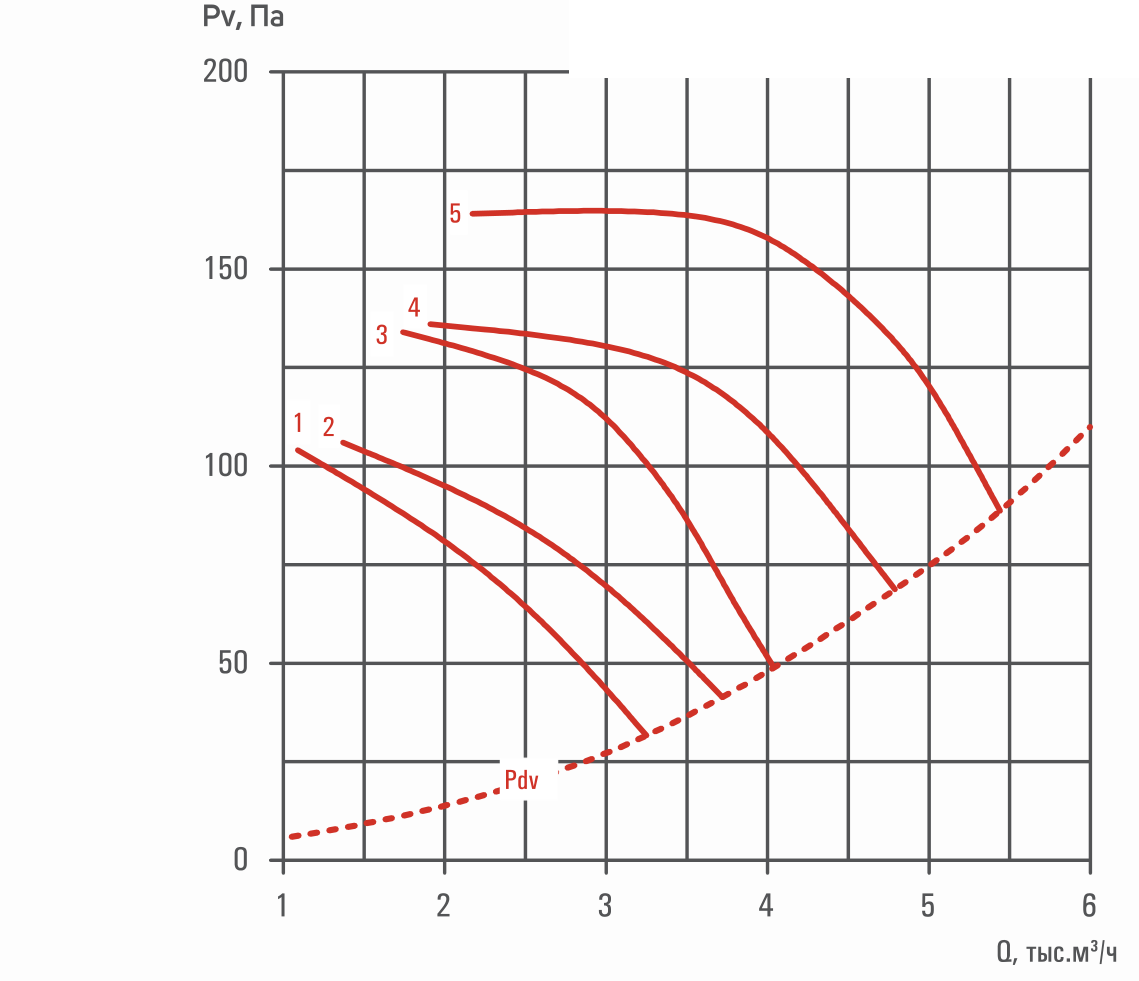

Типоразмер 4,0

Мощность электродвигателя, кВт	0,12–3
Уровень звуковой мощности L_w, дБА	76–96
Масса, кг	28,3–41,9

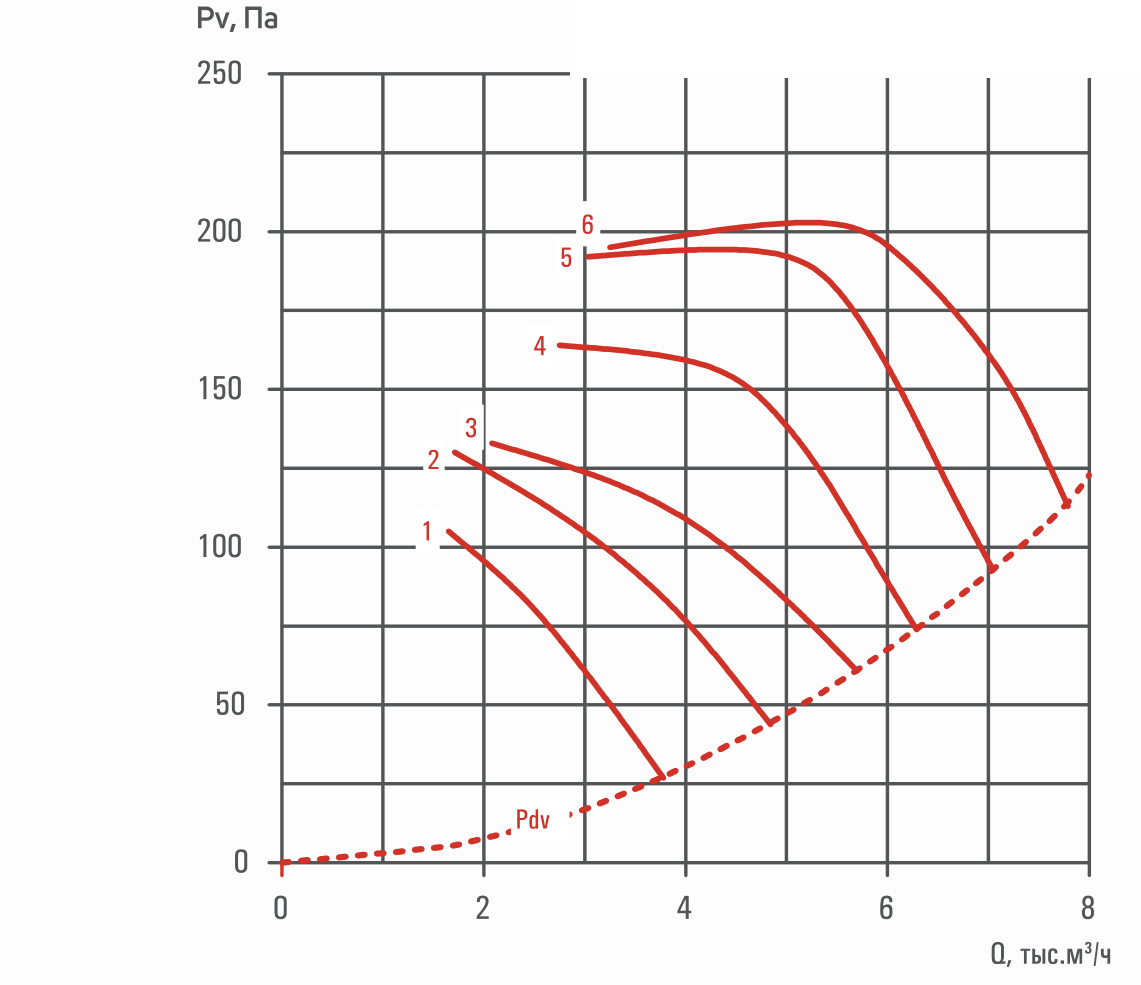

Типоразмер 4,5

Мощность электродвигателя, кВт	0,12–3
Уровень звуковой мощности L_w, дБА	80–97
Масса, кг	33,3–46,6

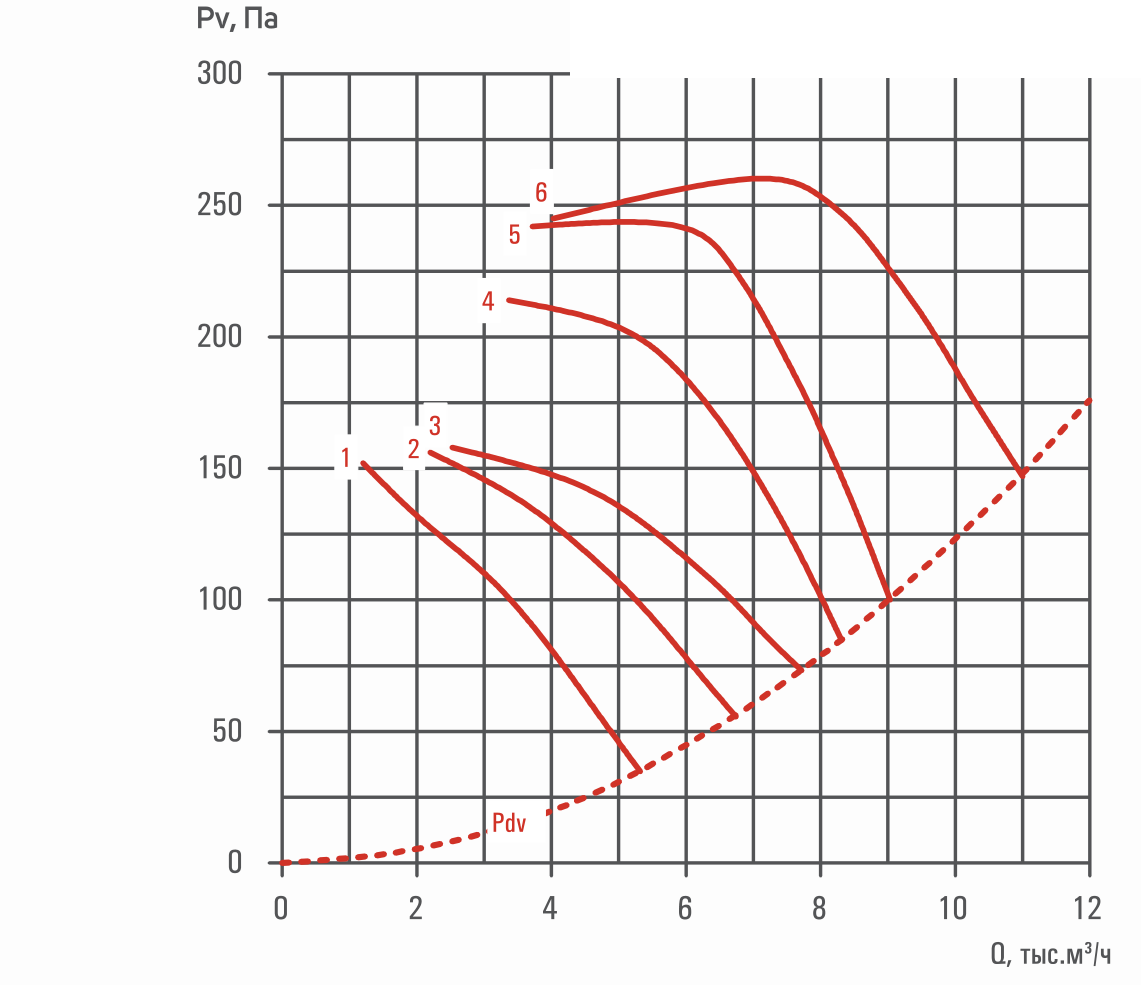

Типоразмер 5,0

Мощность электродвигателя, кВт	0,18–7,5
Уровень звуковой мощности L_w, дБА	83–102
Масса, кг	34,1–68,0

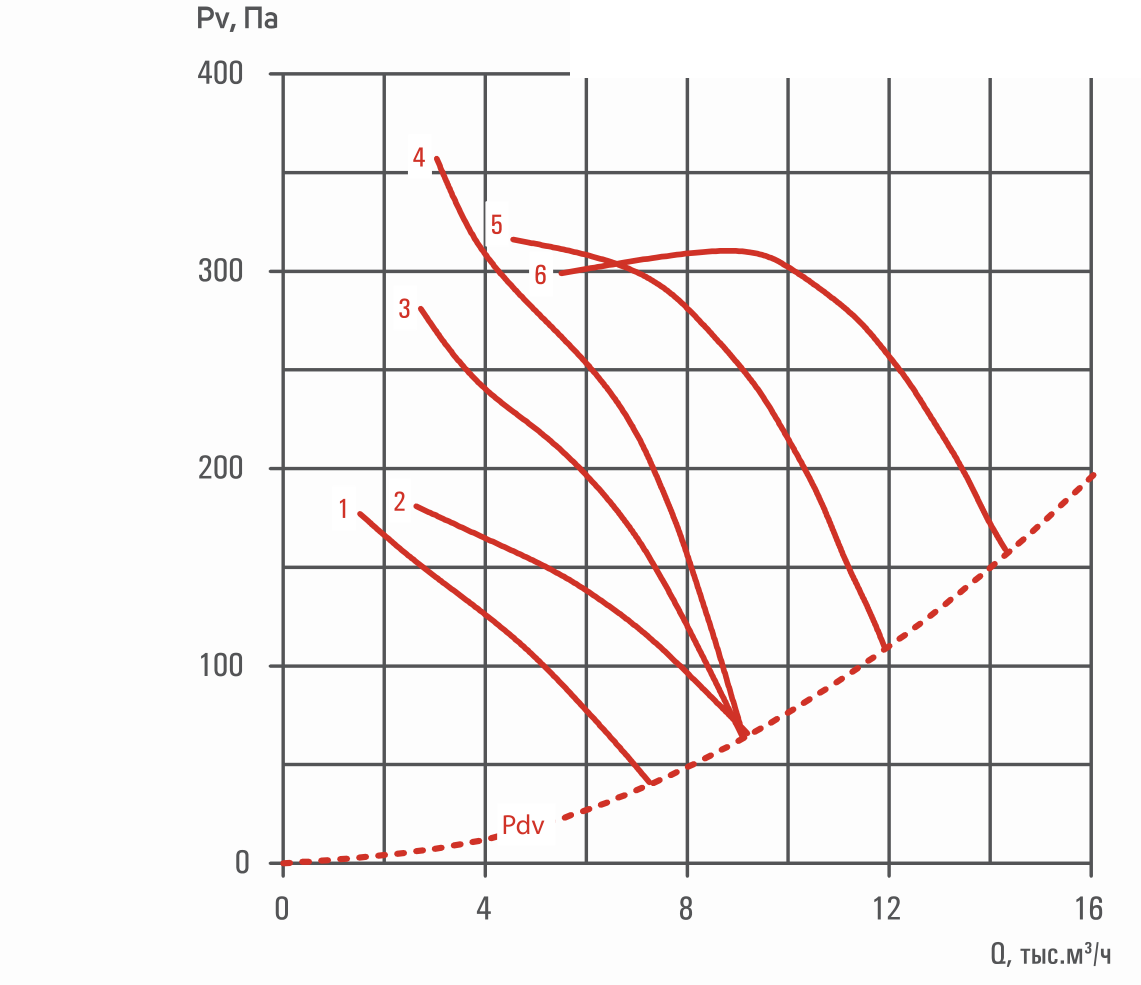

Типоразмер 5,6

Мощность электродвигателя, кВт	0,25–11
Уровень звуковой мощности L_w, дБА	86–104
Масса, кг	43,7–108,6

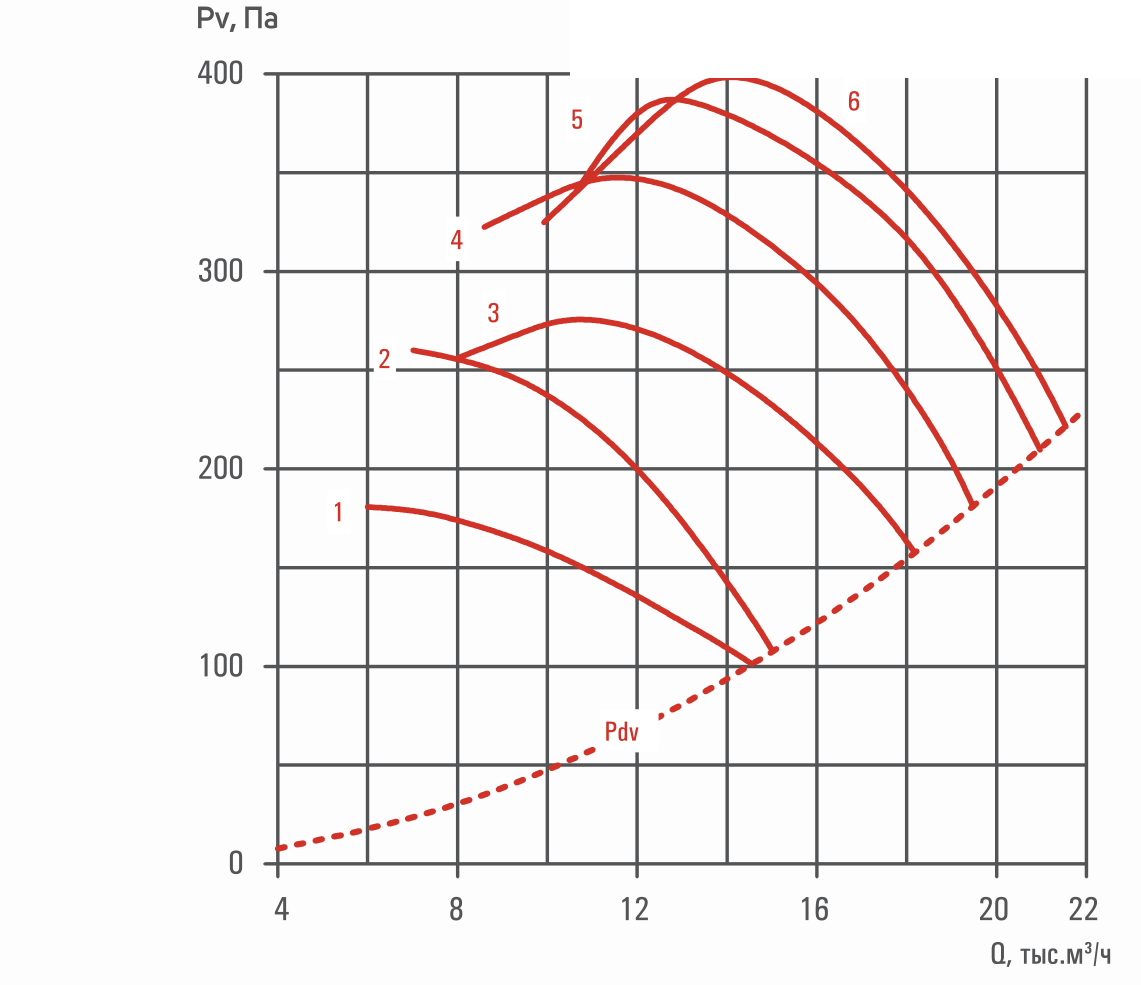

Типоразмер 6,3

Мощность электродвигателя, кВт	0,75–11
Уровень звуковой мощности L_w, дБА	83–103
Масса, кг	50,5–112,3

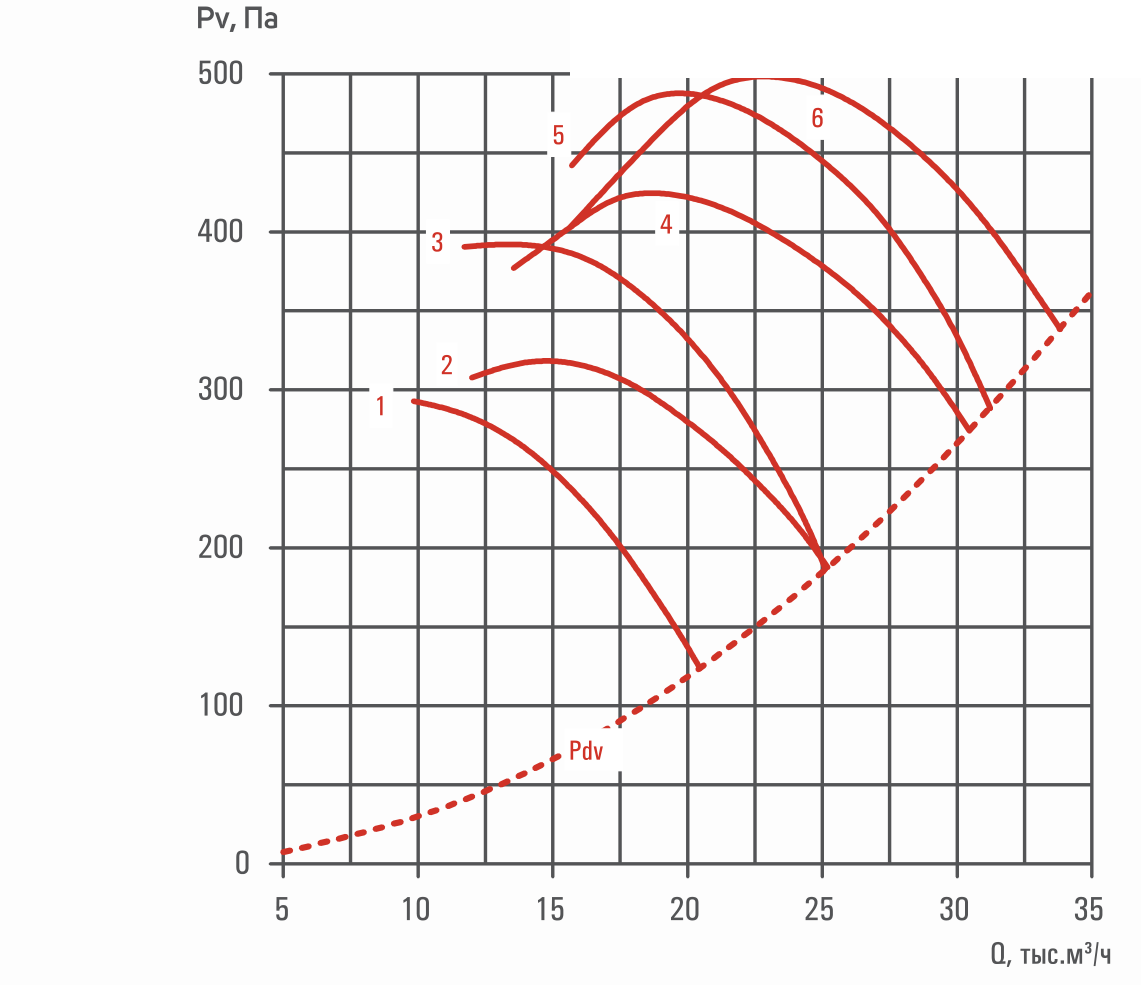

Типоразмер 7,1

Мощность электродвигателя, кВт	1,5–15
Уровень звуковой мощности L_w, дБА	88–104
Масса, кг	65,4–160,1

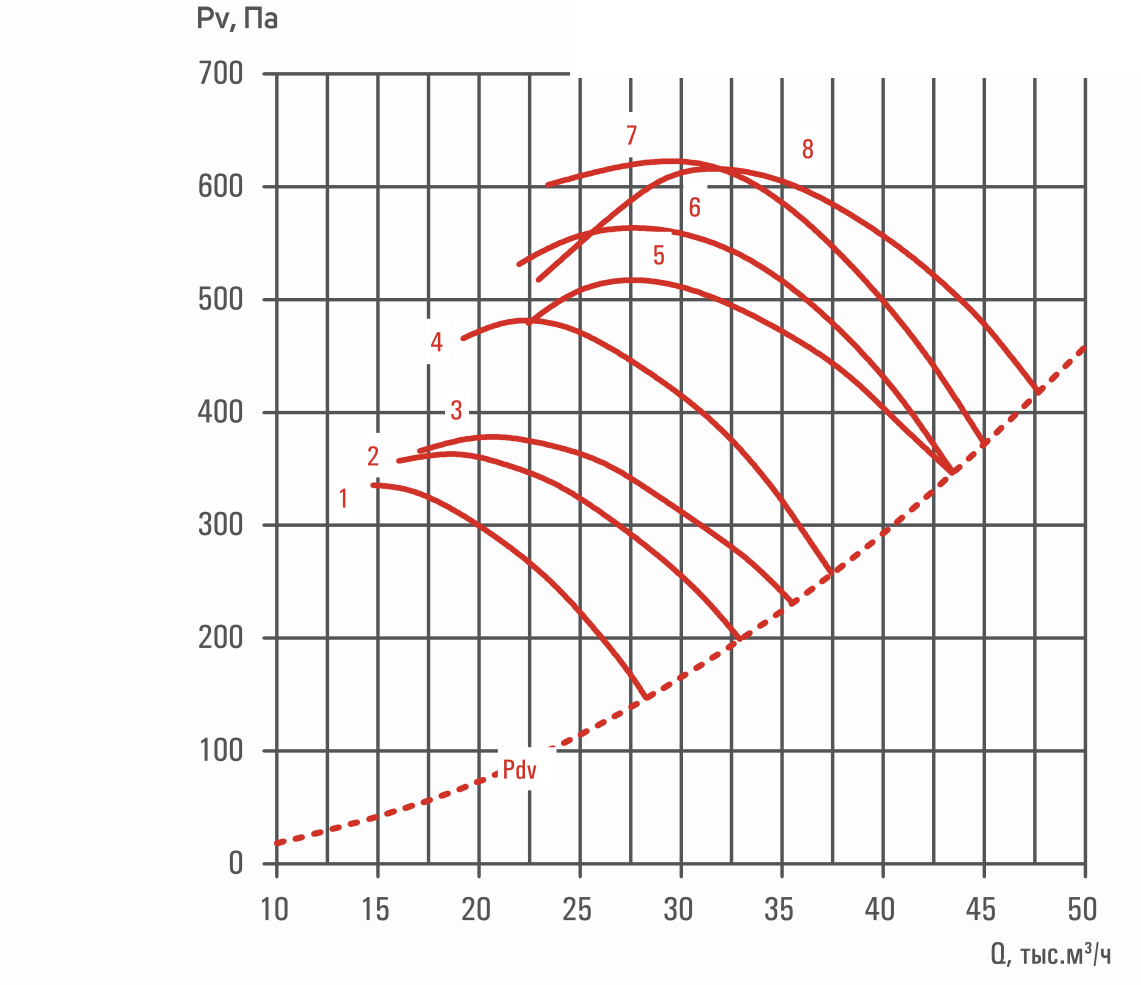

Типоразмер 8,0

Мощность электродвигателя, кВт	2,2–30
Уровень звуковой мощности L_w, дБА	90–109
Масса, кг	96,6–300,2

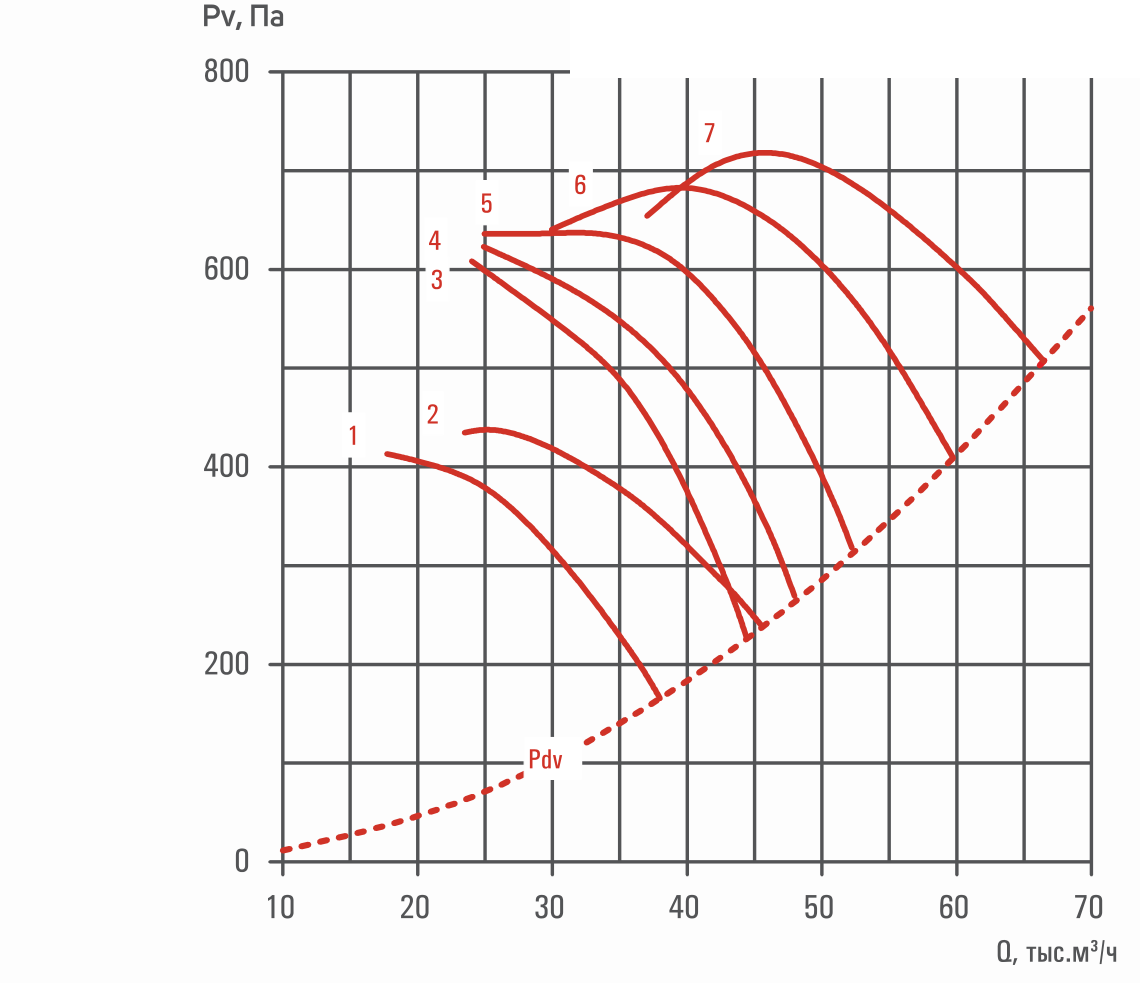

Типоразмер 9,0

Мощность электродвигателя, кВт	4–18,5
Уровень звуковой мощности L_w, дБА	93–103
Масса, кг	123,4–283,1

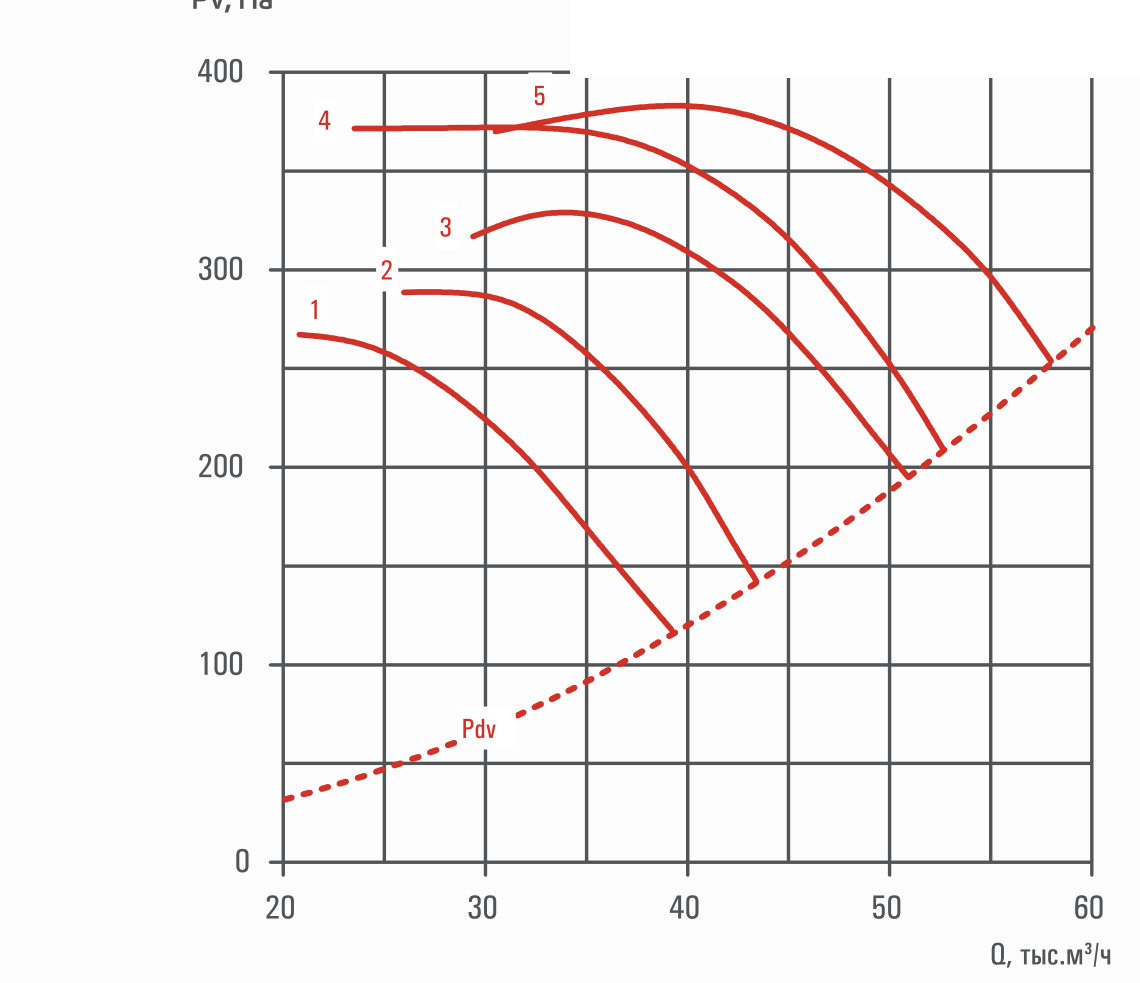

Типоразмер 10,0

Мощность электродвигателя, кВт	3–22
Уровень звуковой мощности L_w, дБА	89–104
Масса, кг	143,7–315,1

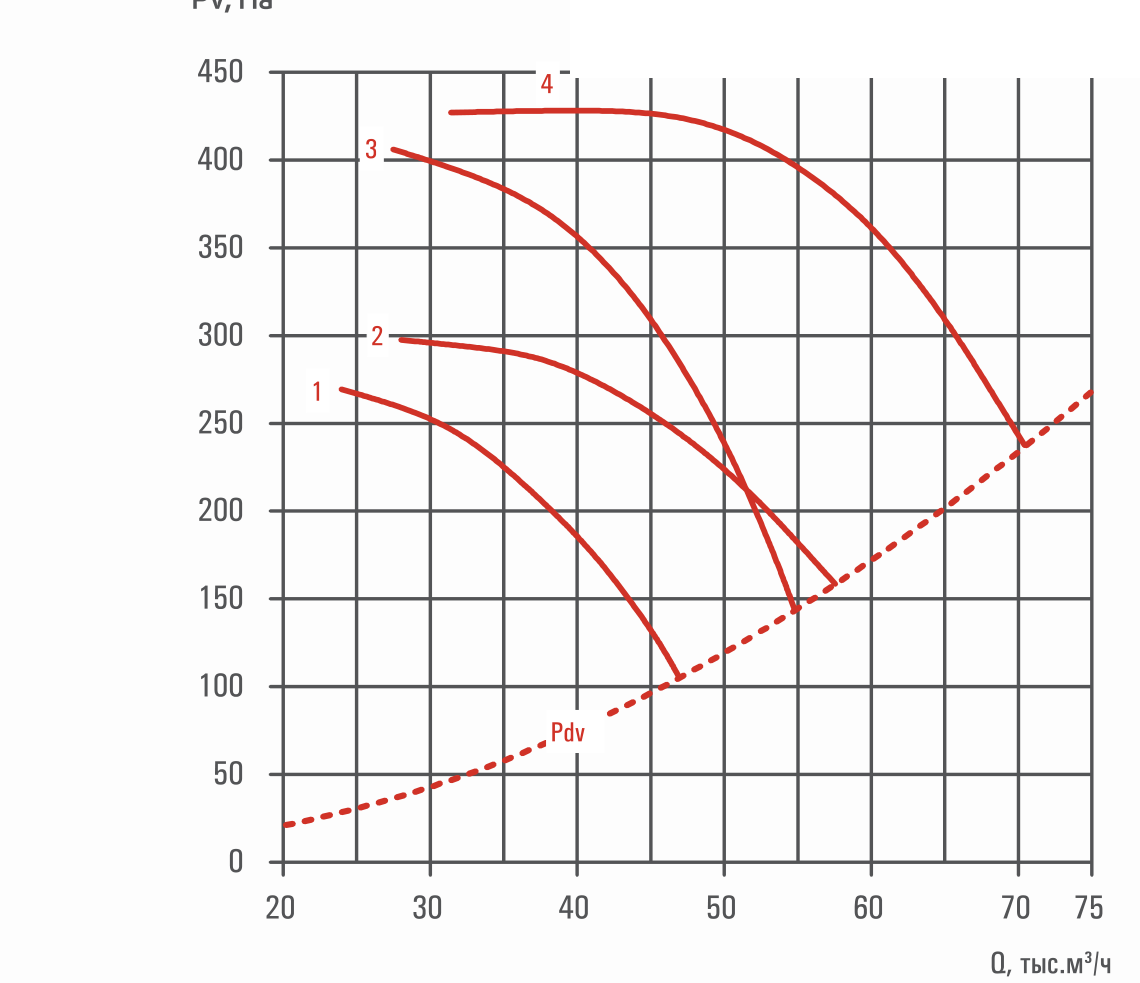

Типоразмер 11,2

Мощность электродвигателя, кВт	4–37
Уровень звуковой мощности L_w, дБА	90–108
Масса, кг	178,2–452,7

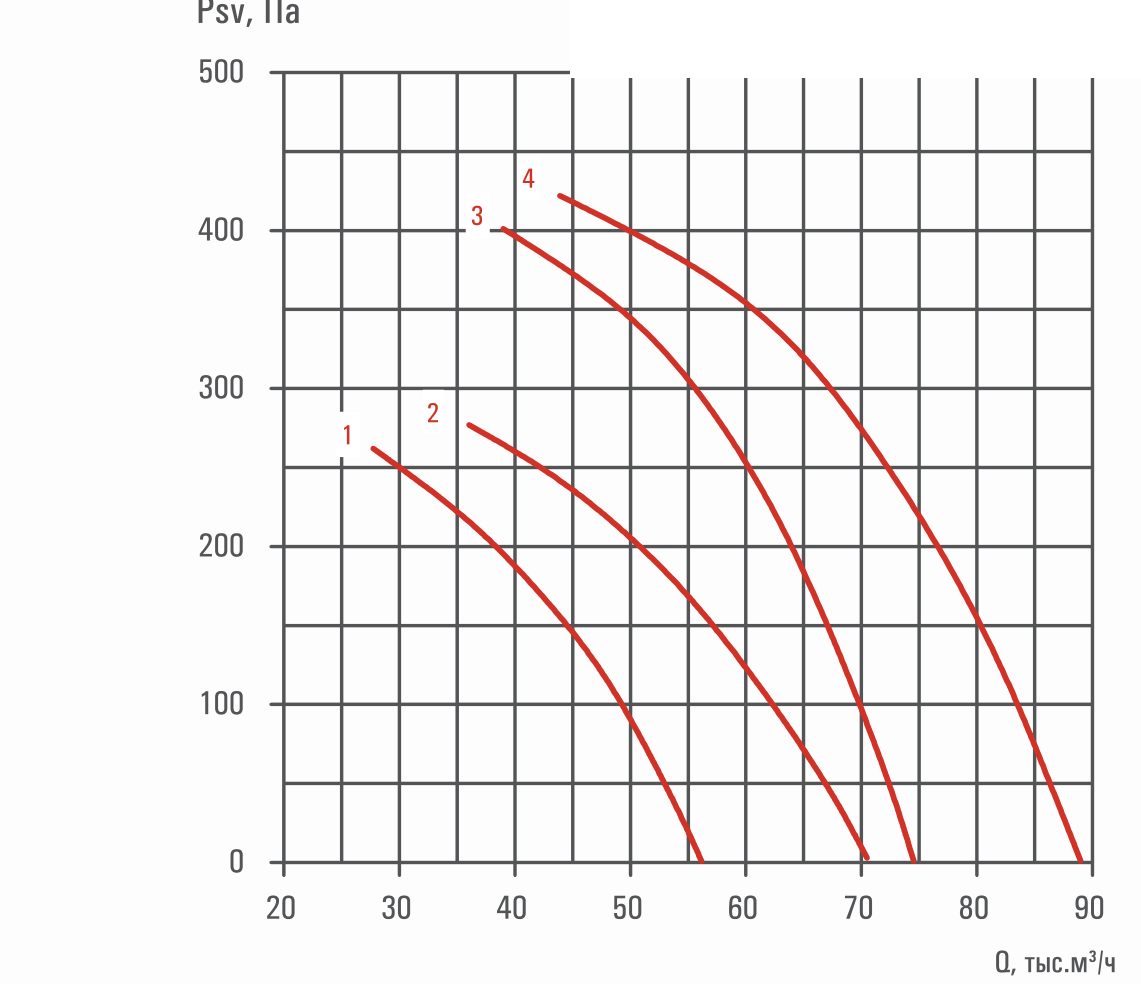

Типоразмер 12,5

Мощность электродвигателя, кВт	5,5–15
Уровень звуковой мощности L_w, дБА	91–100
Масса, кг	244,8–339,8

Цена по запросу

Бренд Вентар-С
