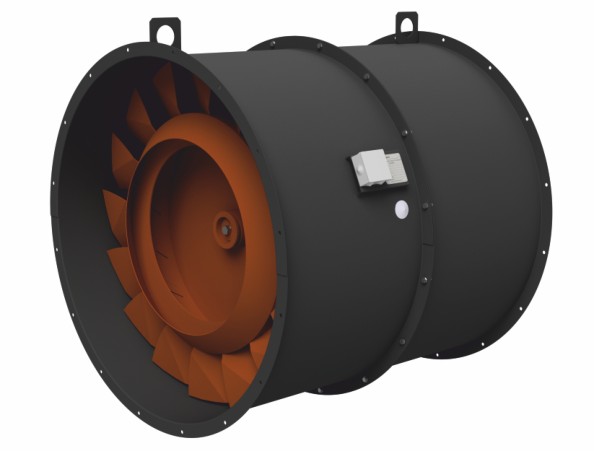

AIRS ВАОС-160
AIRS ВАОС-160

AIRS ВАОС-160

Скачать документацию / 2 112 Кб

Вентиляторы осевые магистральные AIRS ВАОС-160 — для систем вентиляции и воздушного отопления. 11 типоразмеров (4,0–12,5), угол установки лопаток 18–46°.
Вентиляторы осевые магистральные серии AIRS ВАОС-160 предназначены для применения в системах общеобменной вентиляции, воздушного отопления.
Выпускаются в вариантах исполнения: Н; К1.
Угол установки лопаток рабочего колеса: 18°, 26°, 38°, 46° — определяет рабочую точку вентилятора в пределах диапазона мощности, указанного для каждого типоразмера.
Дополнительная комплектация: О — опора; ДО — диффузор и опора; КДО — конфузор, диффузор и опора.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренно-холодного (УХЛ), тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Температура окружающей среды от −45°С до +40°С для умеренного климата, от −60°С до +40°С для умеренно-холодного климата, от −10°С до +50°С для тропического климата.

Вентилятор состоит из

  • цилиндрического корпуса;
  • рабочего колеса с профильными лопатками;
  • асинхронного двигателя.

Пример обозначения при заказе

AIRS ВАОС-160-4,0-38гр-К1-00,25/4-КДО-У1
  • ВАОС-160 — тип вентилятора (осевой магистральный)
  • 4,0 — номер вентилятора, диаметр рабочего колеса, дм
  • 38гр — угол установки лопаток рабочего колеса (18°, 26°, 38°, 46°)
  • К1 — вариант исполнения
  • 00,25/4 — мощность электродвигателя, кВт / число полюсов
  • КДО — дополнительная комплектация (конфузор, диффузор, опора)
  • У1 — климатическое исполнение и категория размещения

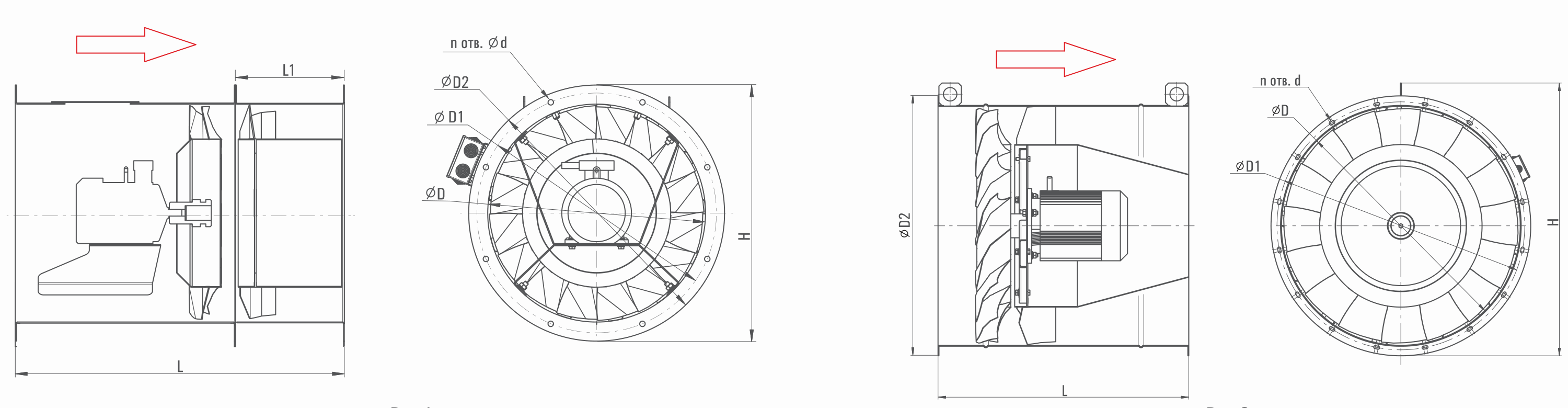

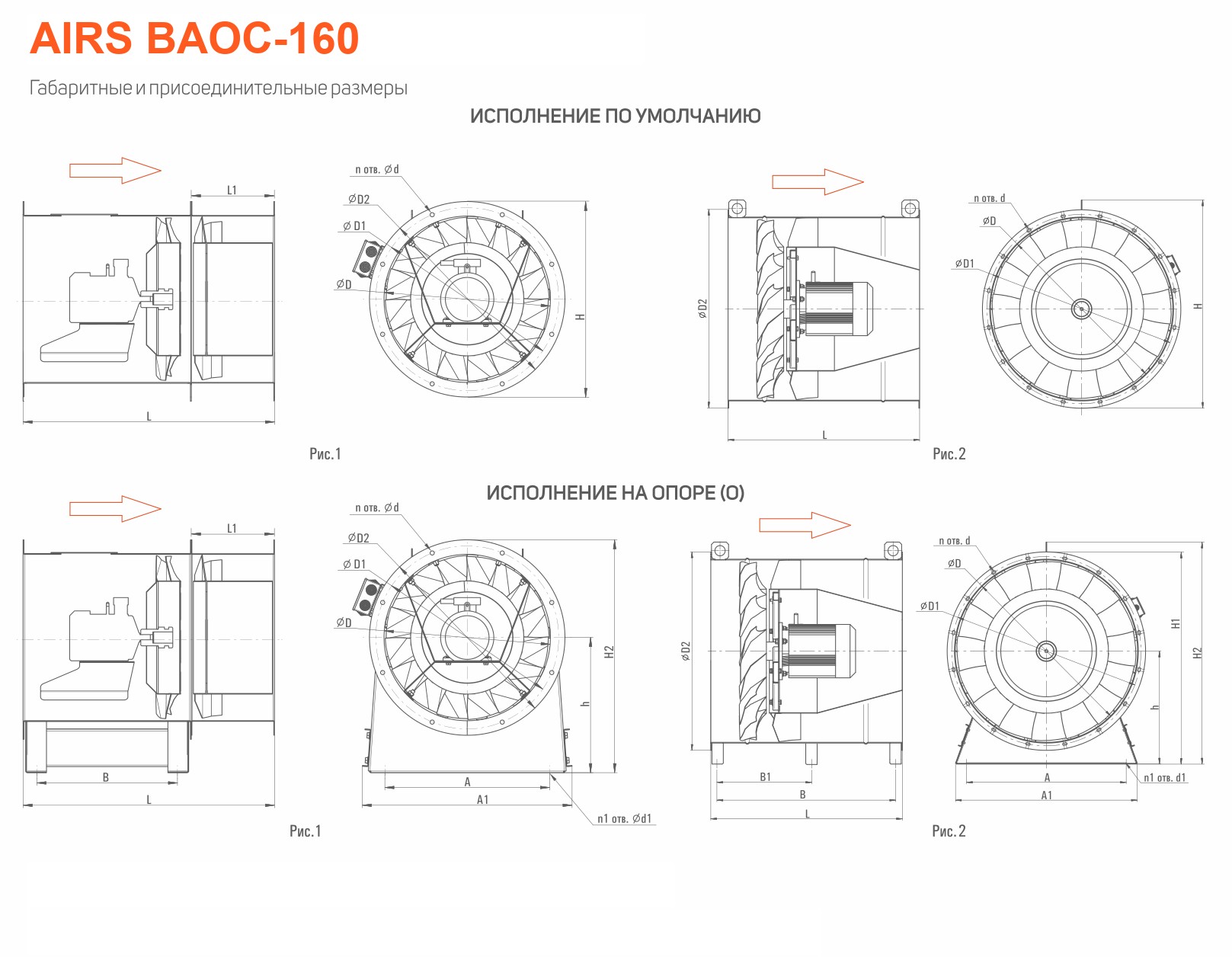

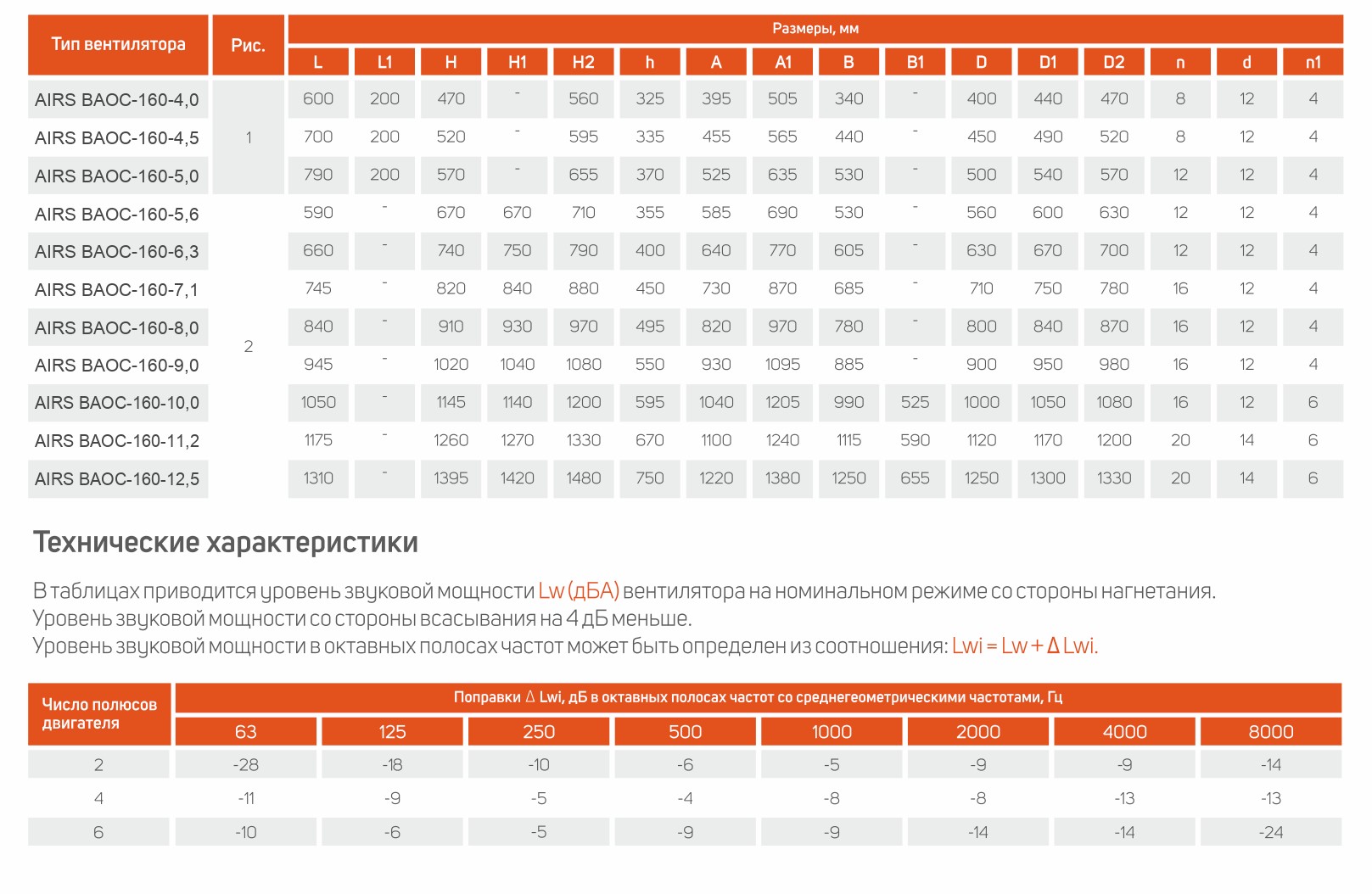

Габаритные размеры
Габаритные размеры
Габаритные размеры
Типоразмер 4,0

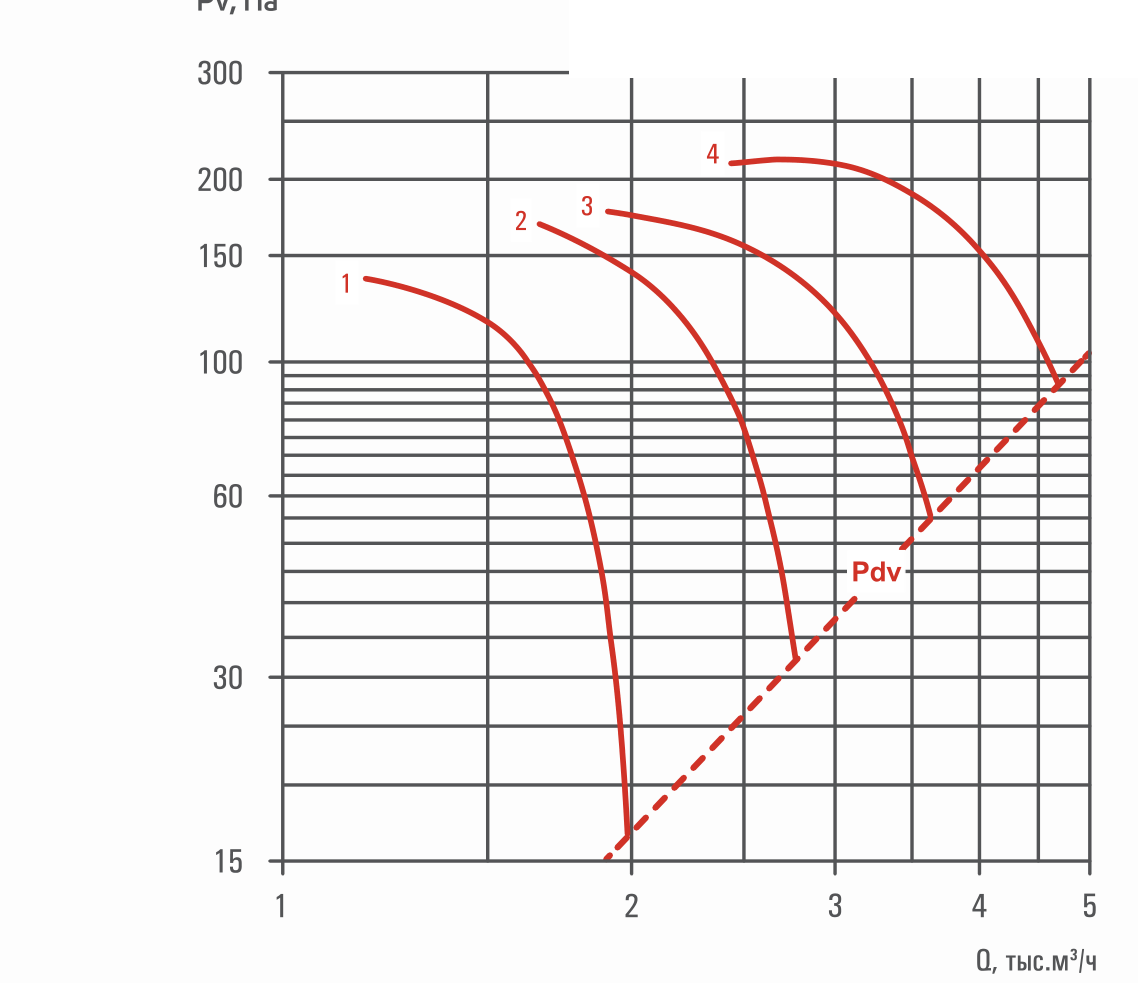

Аэродинамическая характеристика 4,0
Мощность электродвигателя, кВт0,12–2,2
Уровень звуковой мощности Lw, дБА71–92
Масса, кг35,0–58,0
Типоразмер 4,5

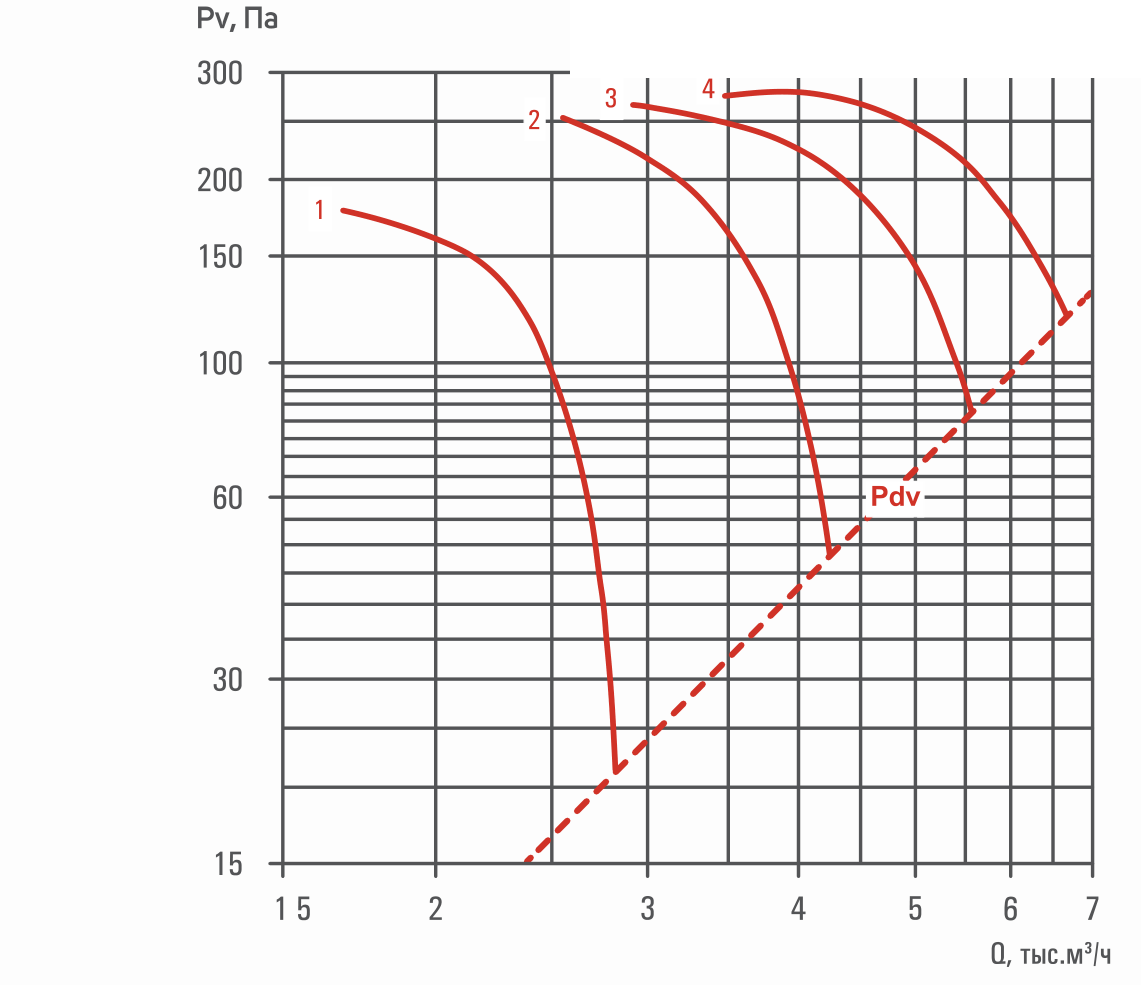

Аэродинамическая характеристика 4,5
Мощность электродвигателя, кВт0,18–3
Уровень звуковой мощности Lw, дБА74–93
Масса, кг52,0–66,0
Типоразмер 5,0

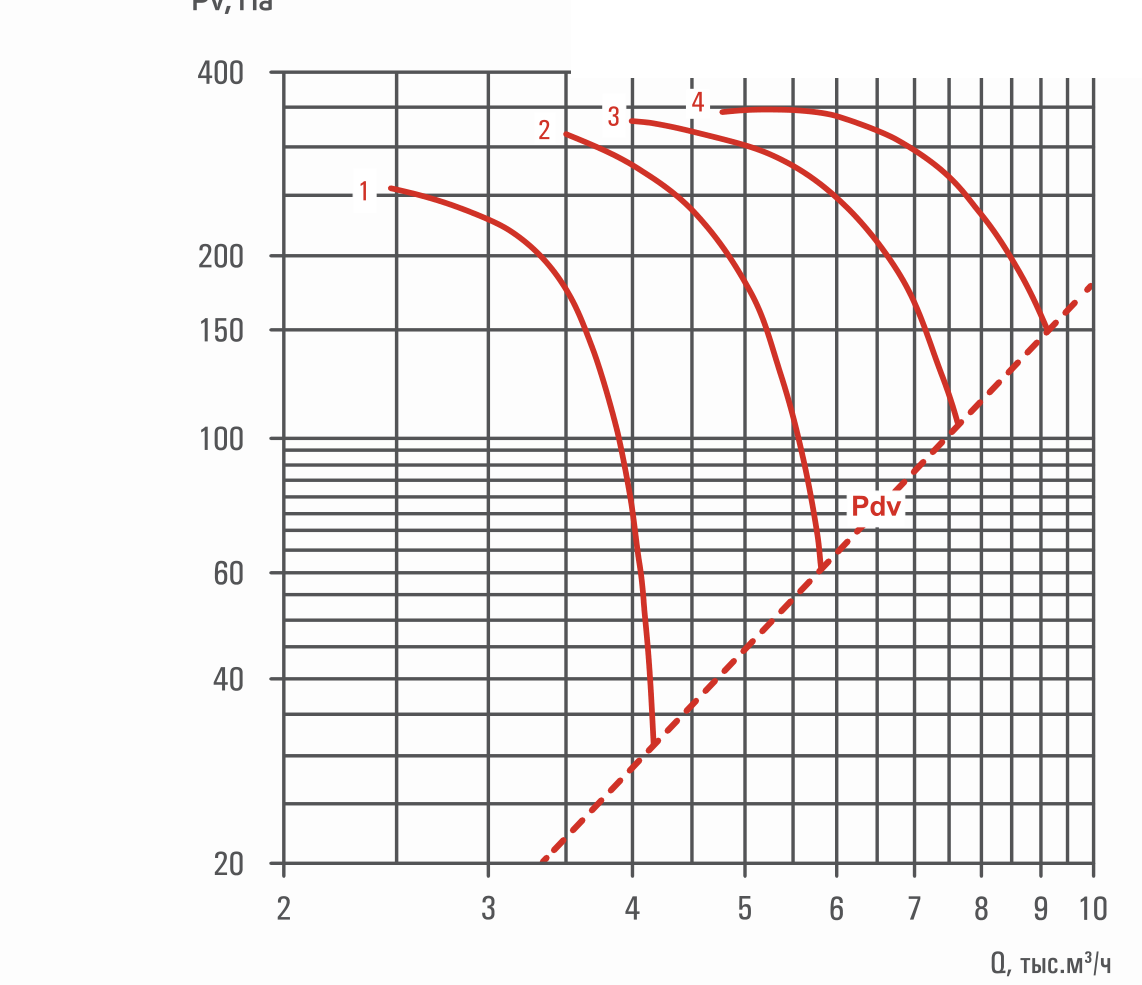

Аэродинамическая характеристика 5,0
Мощность электродвигателя, кВт0,37–7,5
Уровень звуковой мощности Lw, дБА77–99
Масса, кг55,0–105,0
Типоразмер 5,6

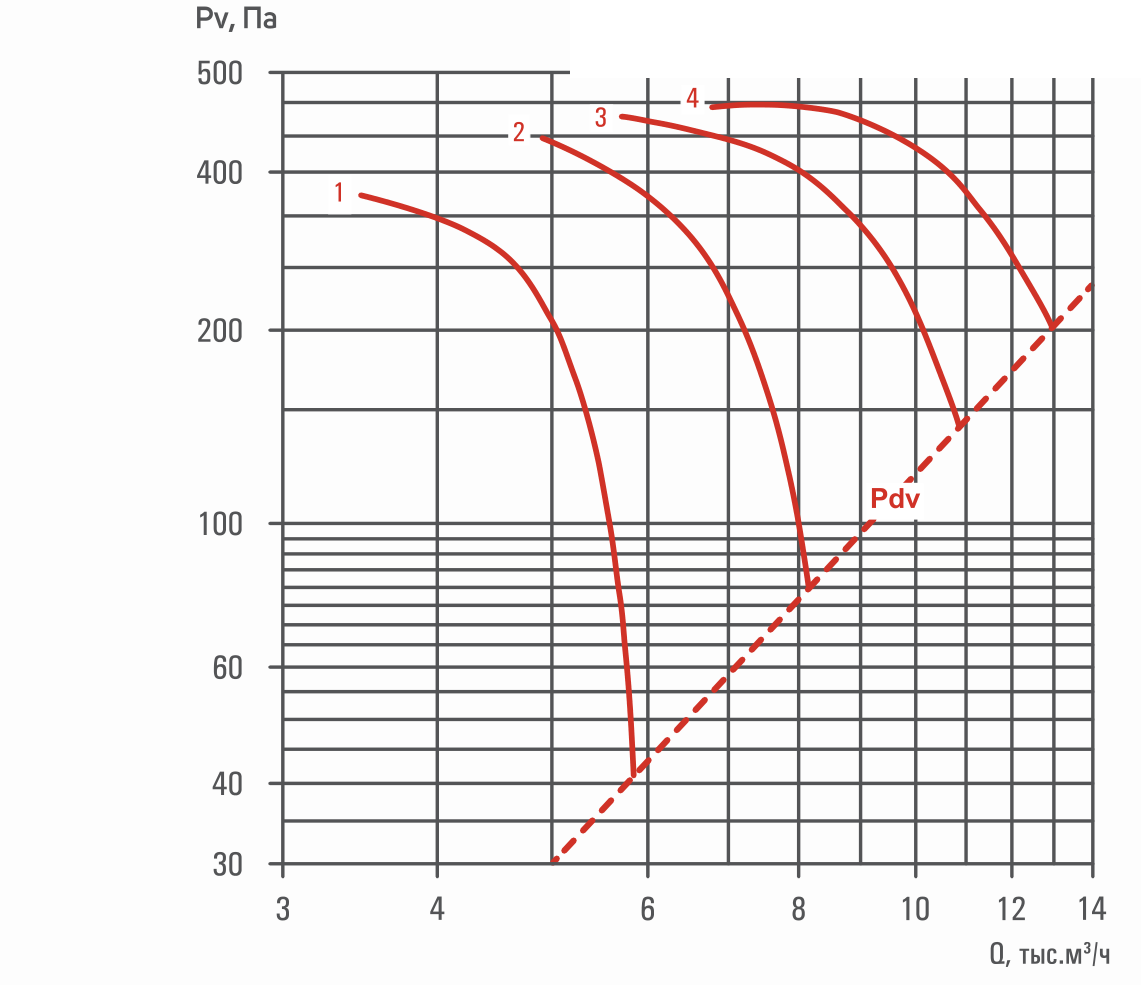

Аэродинамическая характеристика 5,6
Мощность электродвигателя, кВт0,75–2,2
Уровень звуковой мощности Lw, дБА81–89
Масса, кг83,0–92,0
Типоразмер 6,3

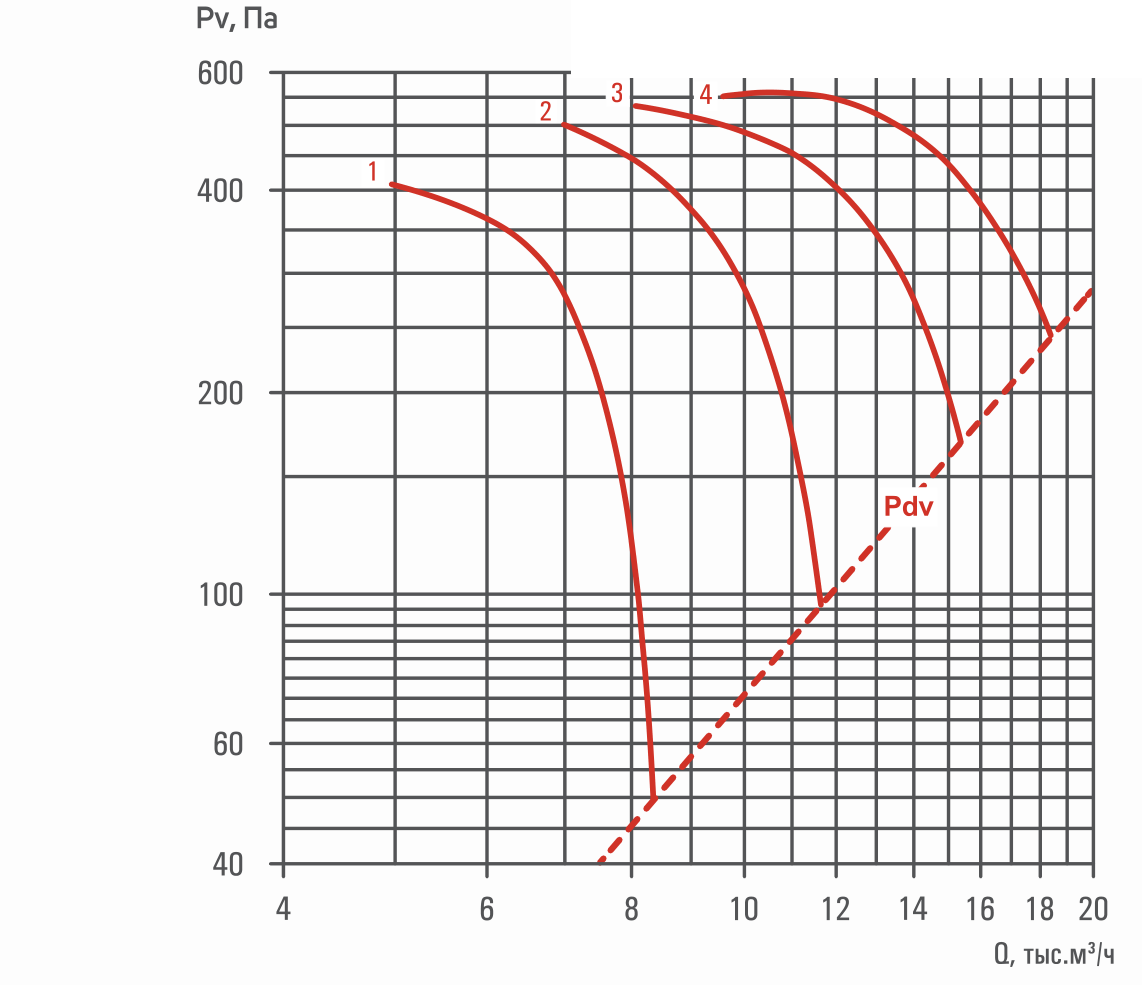

Аэродинамическая характеристика 6,3
Мощность электродвигателя, кВт1,1–4
Уровень звуковой мощности Lw, дБА84–92
Масса, кг112,0–149,0
Типоразмер 7,1

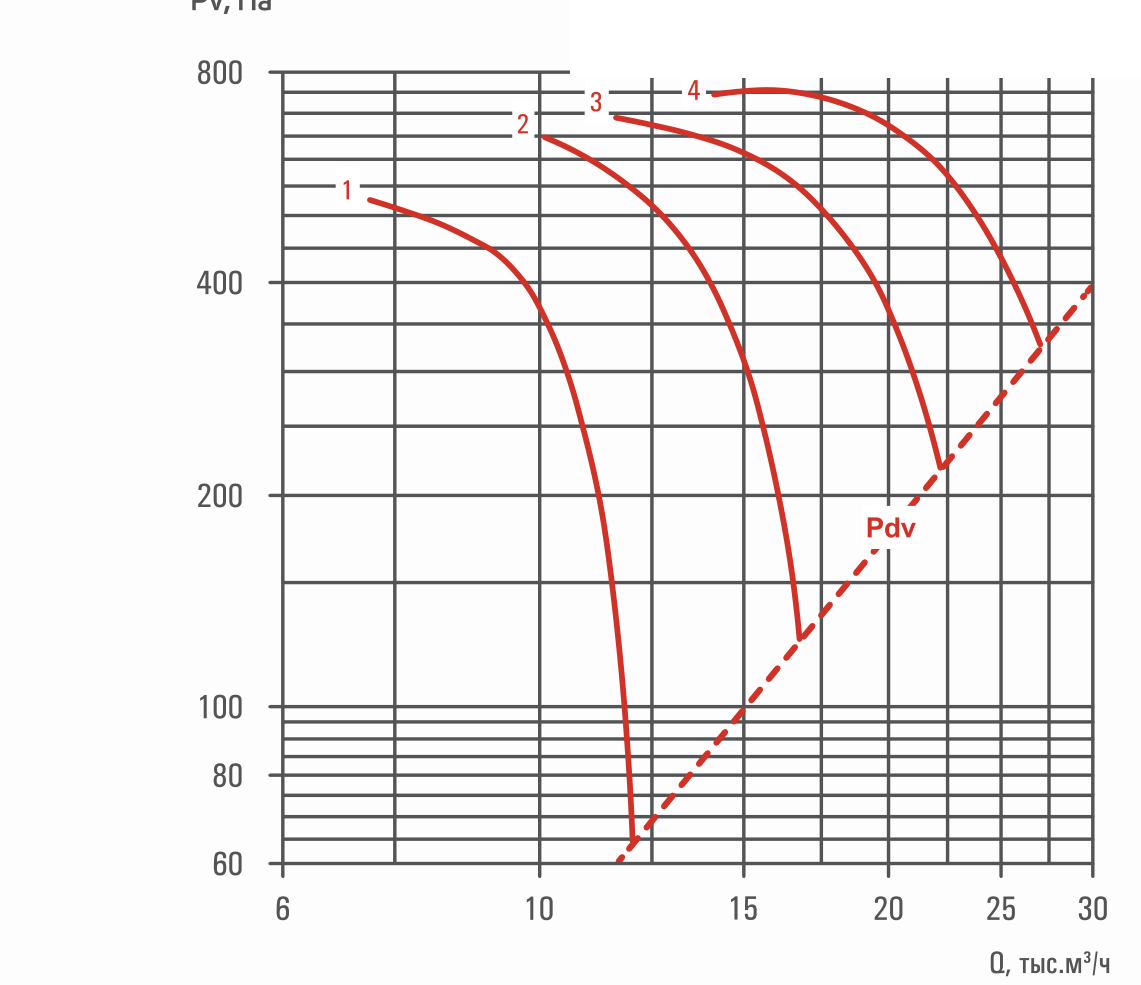

Аэродинамическая характеристика 7,1
Мощность электродвигателя, кВт2,2–7,5
Уровень звуковой мощности Lw, дБА88–96
Масса, кг106,0–197,0
Типоразмер 8,0

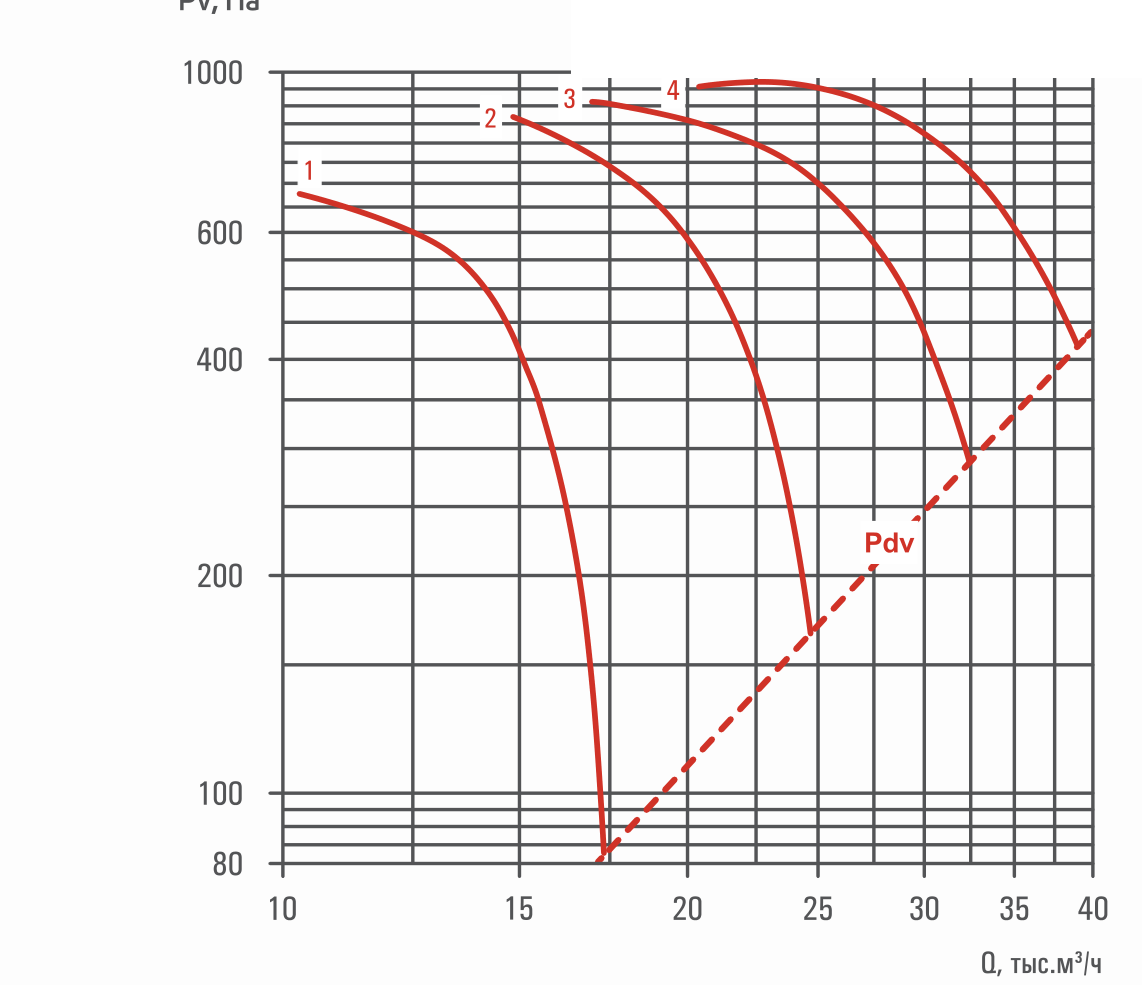

Аэродинамическая характеристика 8,0
Мощность электродвигателя, кВт4–15
Уровень звуковой мощности Lw, дБА92–100
Масса, кг144,0–333,0
Типоразмер 9,0

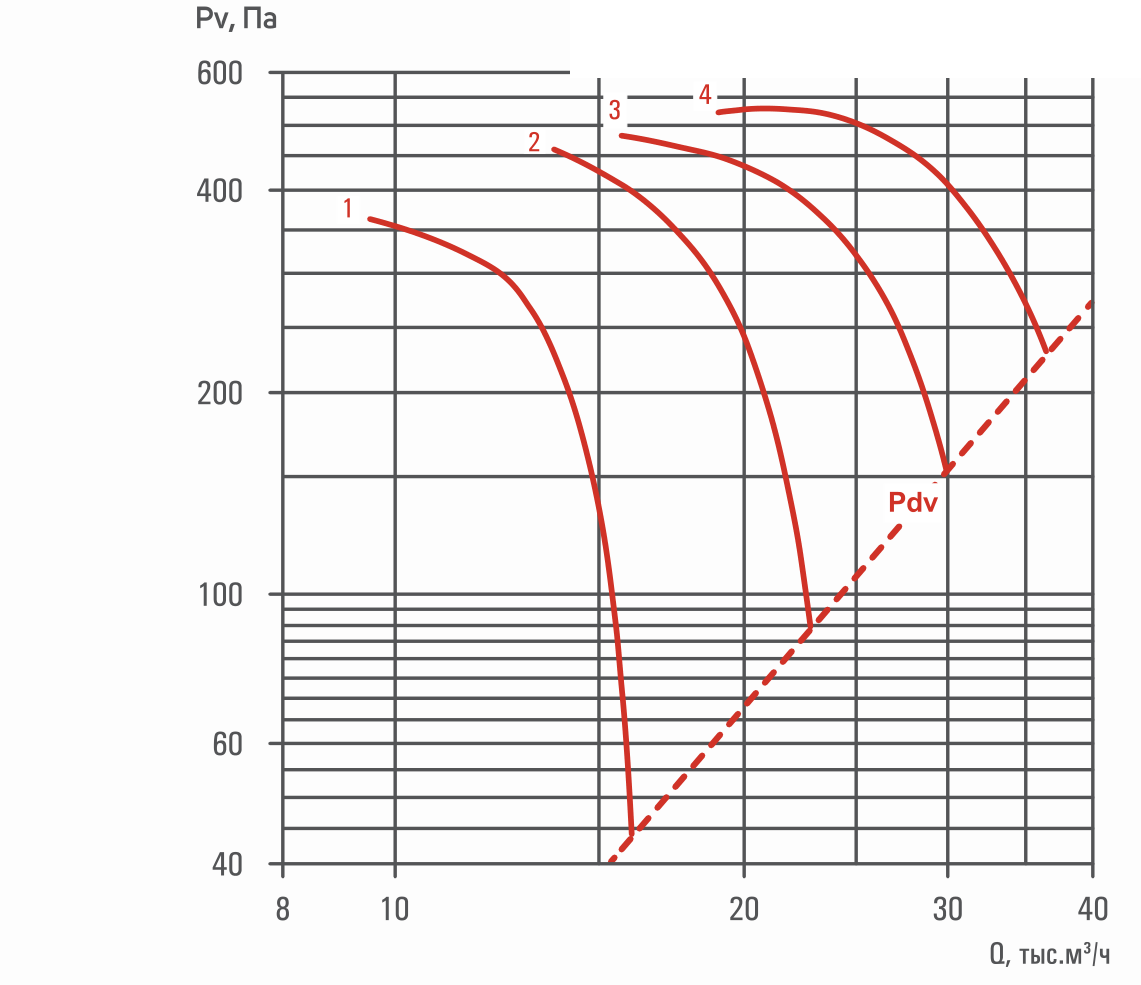

Аэродинамическая характеристика 9,0
Мощность электродвигателя, кВт2,2–22
Уровень звуковой мощности Lw, дБА86–103
Масса, кг205,0–460,0
Типоразмер 10,0

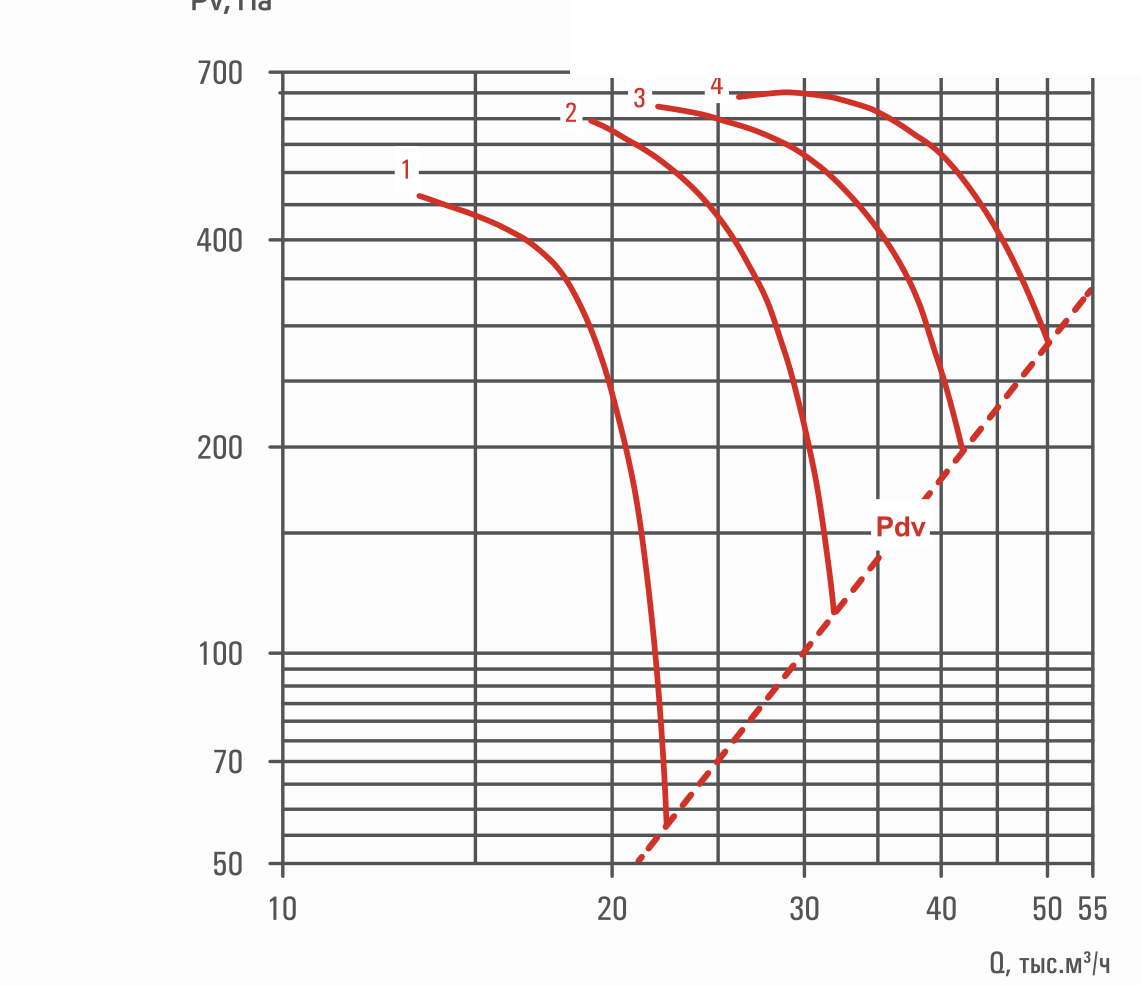

Аэродинамическая характеристика 10,0
Мощность электродвигателя, кВт4–30
Уровень звуковой мощности Lw, дБА89–104
Масса, кг321,0–566,0
Типоразмер 11,2

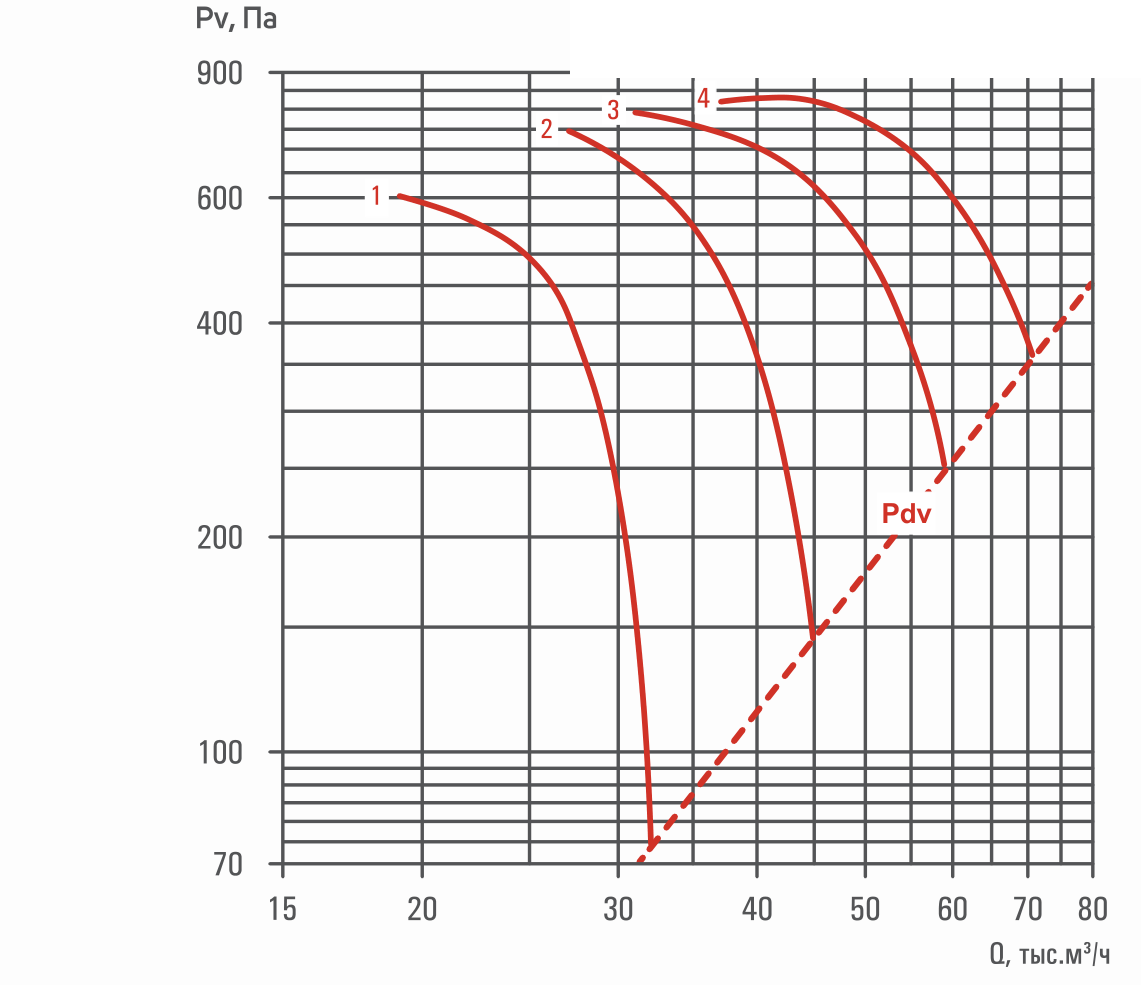

Аэродинамическая характеристика 11,2
Мощность электродвигателя, кВт7,5–18,5
Уровень звуковой мощности Lw, дБА93–101
Масса, кг373,0–598,0
Типоразмер 12,5

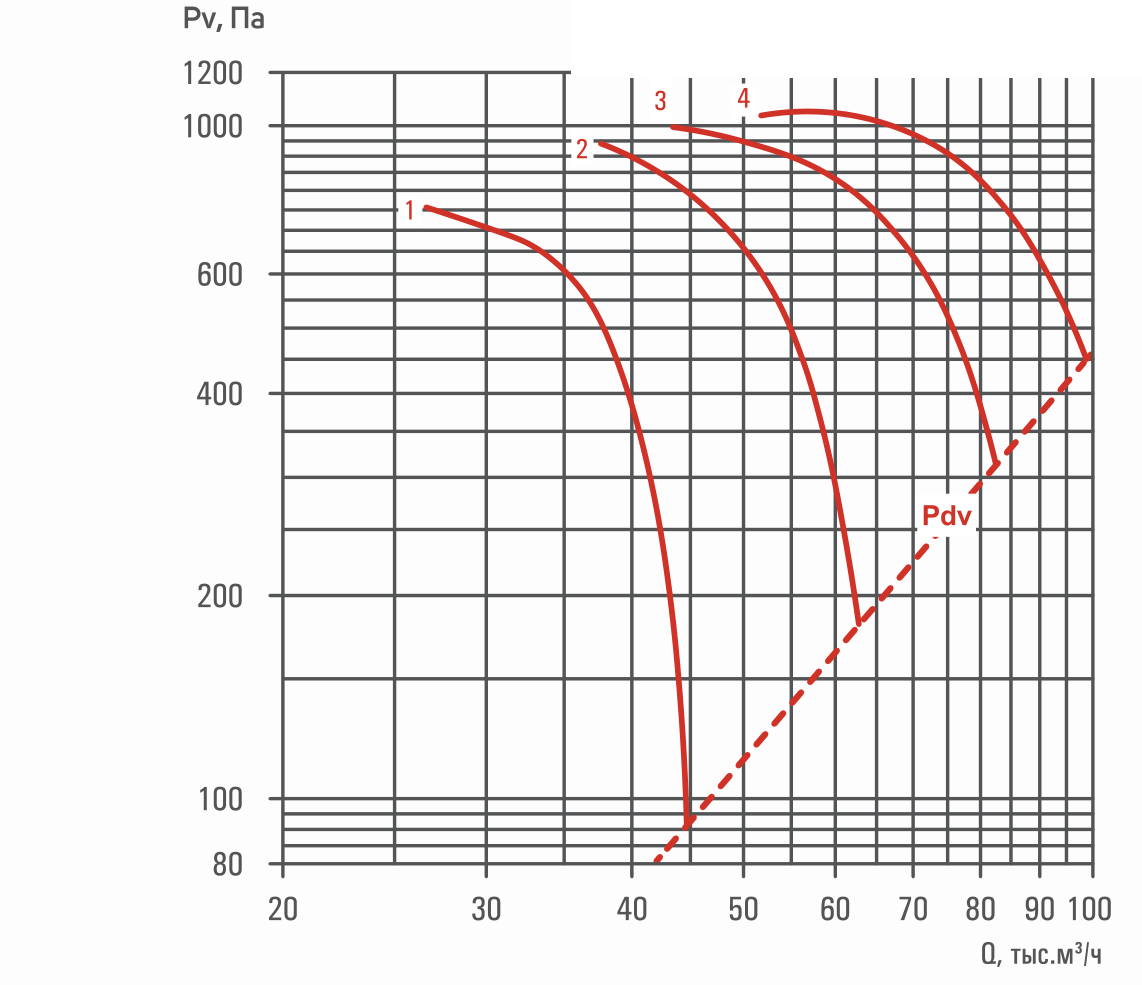

Аэродинамическая характеристика 12,5
Мощность электродвигателя, кВт11–37
Уровень звуковой мощности Lw, дБА96–104
Масса, кг475,0–961,0

Цена по запросу

Бренд Вентар-С
