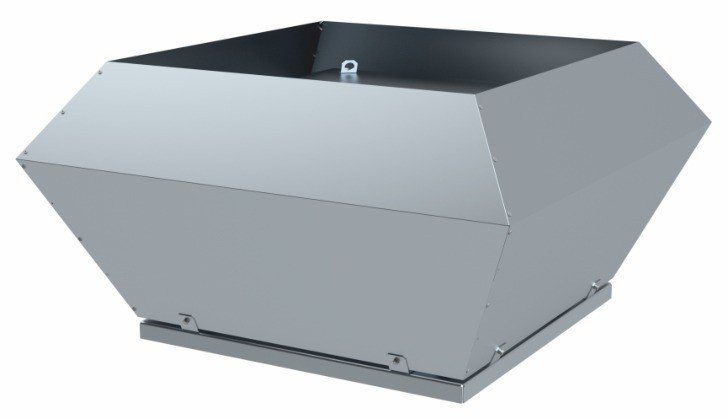

Вытяжные крышные вентиляторы серии AIRS ВИКА-Ф предназначены для использования в системах общеобменной вентиляции. Используется электродвигатель с внешним ротором, к которому непосредственно крепится радиальное рабочее колесо с назад загнутыми лопатками — малая высота корпуса и небольшая масса.
Выход воздуха производится вверх. Защита электродвигателя от осадков — специальной защитной крышкой внутри вентилятора; отвод воды — через дренажные щели снизу.
Корпус — оцинкованная или нержавеющая сталь. Рабочие колёса — пластик, алюминиевый сплав или сталь. AIRS ВИКА-ФШ — шумоглушённое исполнение той же серии.
Регулирование частоты вращения: однофазный двигатель — регулятором скорости; трёхфазный — преобразователем частоты.
Пример обозначения при заказе
AIRS ВИКА-Ф-5,6-К1-4-3-У1
- Ф(Ш) — факельный выброс (Ш — шумоглушённый)
- 5,6 — номер вентилятора, дм (2,0–6,3)
- К1 — вариант исполнения (Н; К1)
- 4 — число полюсов (2 — 3000; 4 — 1500 об/мин)
- 3 — фазы сети (1 — 220 В; 3 — 380 В)
- У1 — климатическое исполнение
