AIRS ВИКА-С

Name: AIRS ВИКА-С
Brand: AIRS

Вентиляторы крышные вытяжные AIRS ВИКА-С (круглый корпус, выброс потока в стороны) — для общеобменной вентиляции. 16 типоразмеров (2,25–12,5). Исполнения ДУ/ДУВ/Вз — маркировка производителя ВИК-С.

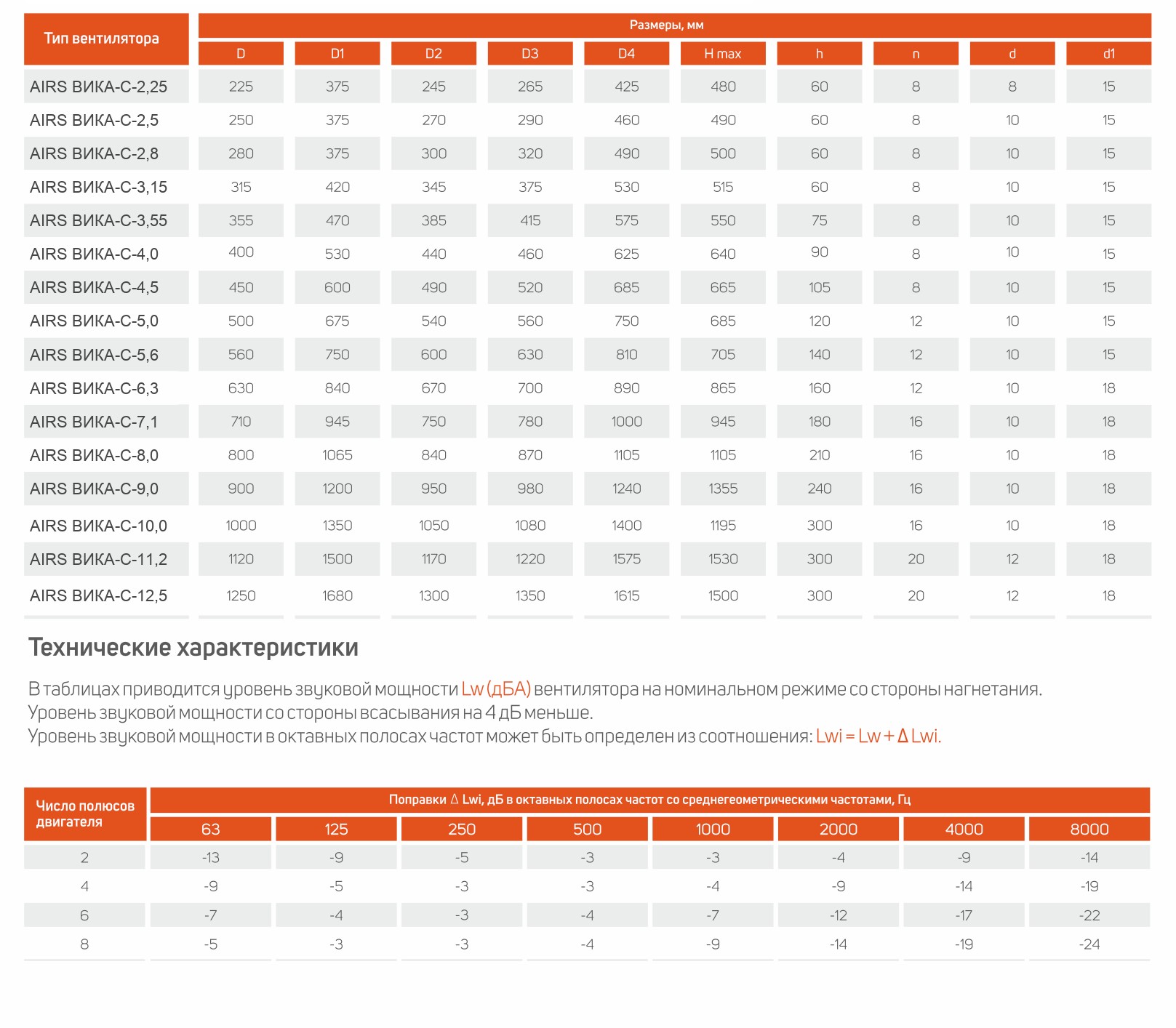

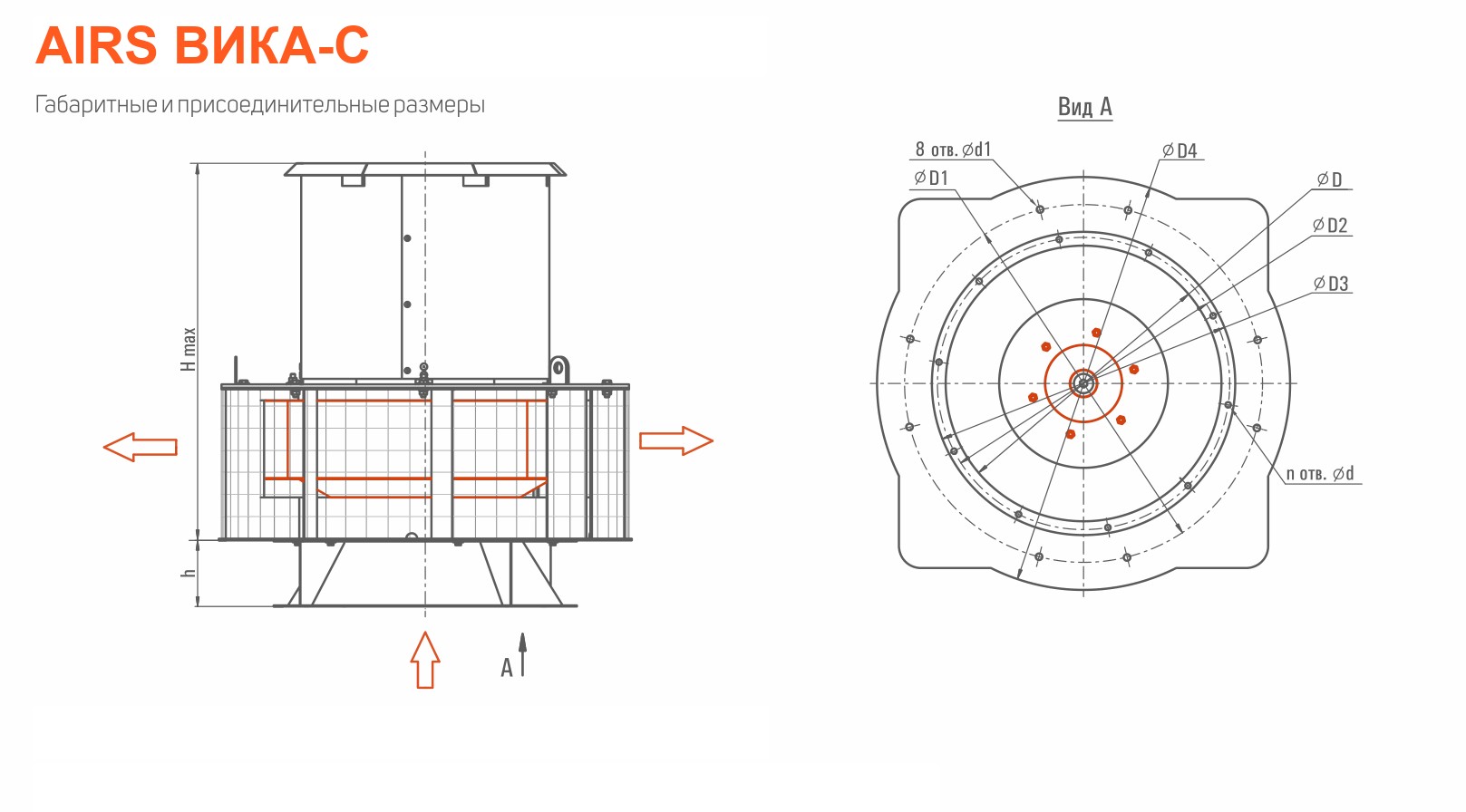

ОписаниеГабаритыАэродинамика

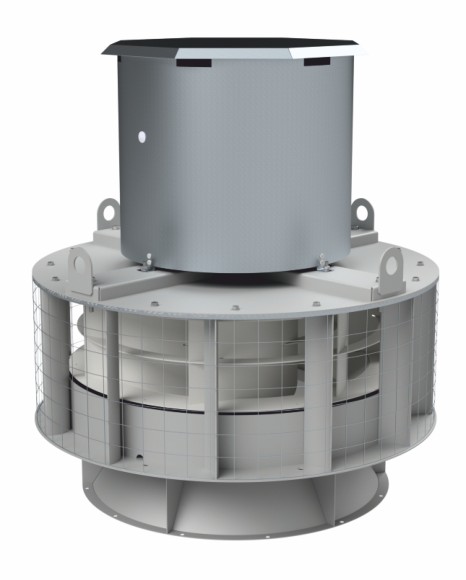

Вентиляторы радиальные крышные вытяжные серии AIRS ВИКА-С (выброс потока в стороны, круглое исполнение корпуса) предназначены для применения в системах общеобменной вентиляции.

Исполнения ДУ / ДУВ / Вз поставляются под маркировкой производителя — ВИК-С ДУ / ДУВ / Вз. Данные для этих режимов приведены в таблицах PDF-техпаспорта серии (кнопка «Скачать документацию»).

Комплектация электродвигателями приведена в таблицах в разделе аэродинамических характеристик. Выпускаются в вариантах исполнения: ОВ; К1; К2; Ж; ЖК1.

Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренно-холодного (УХЛ), тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69. Для 1-й категории размещения комплектуются козырьком для защиты электродвигателя от осадков.

Температура окружающей среды от −45°С до +40°С для умеренного климата, от −60°С до +40°С для умеренно-холодного климата, от −10°С до +50°С для тропического климата.

Вентилятор комплектуется 3-фазным электродвигателем с питающим напряжением 380 В / 50 Гц. Помимо стандартного бокового выброса потока по заказу доступно исполнение с факельным (вертикальным) выбросом — те же типоразмеры и аэродинамика, отличается только верхняя часть корпуса.

Вентилятор состоит из

сварного круглого корпуса;
защитного кожуха из оцинкованной стали;
рабочего колеса с назад загнутыми листовыми лопатками;
асинхронного двигателя.

Пример обозначения при заказе

AIRS ВИКА-С-9,0-Г-К1-37,00/4-У1

ВИКА-С — тип вентилятора (радиальный крышный вытяжной, круглое исполнение)
9,0 — номер вентилятора, диаметр рабочего колеса, дм
Г — вариант исполнения рабочего колеса (А, Б, В, Г)
К1 — вариант исполнения (коррозионностойкое и т.д.)
37,00/4 — мощность электродвигателя, кВт / число полюсов
У1 — климатическое исполнение и категория размещения

Типоразмер 2,25

Мощность электродвигателя, кВт	0,12–0,37
Уровень звуковой мощности L_w, дБА	71–74
Масса, кг	18,9–19,1
Монтажный стакан	МонСт-375

Типоразмер 2,5

Мощность электродвигателя, кВт	0,25–0,37
Уровень звуковой мощности L_w, дБА	71–74
Масса, кг	18,9–19,1
Монтажный стакан	МонСт-375

Типоразмер 2,8

Мощность электродвигателя, кВт	0,37–0,75
Уровень звуковой мощности L_w, дБА	78–83
Масса, кг	27,9–32,8
Монтажный стакан	МонСт-375

Типоразмер 3,15

Мощность электродвигателя, кВт	0,12–1,1
Уровень звуковой мощности L_w, дБА	66–84
Масса, кг	32,8–40,5
Монтажный стакан	МонСт-420

Типоразмер 3,55

Мощность электродвигателя, кВт	0,12–2,2
Уровень звуковой мощности L_w, дБА	66–89
Масса, кг	39,2–53,1
Монтажный стакан	МонСт-470

Типоразмер 4,0

Мощность электродвигателя, кВт	0,25–4
Уровень звуковой мощности L_w, дБА	72–92
Масса, кг	49,4–74,9
Монтажный стакан	МонСт-530

Типоразмер 4,5

Мощность электродвигателя, кВт	0,55–7,5
Уровень звуковой мощности L_w, дБА	76–96
Масса, кг	62,2–103,8
Монтажный стакан	МонСт-600

Типоразмер 5,0

Мощность электродвигателя, кВт	0,25–2,2
Уровень звуковой мощности L_w, дБА	69–84
Масса, кг	71,9–89,8
Монтажный стакан	МонСт-675

Типоразмер 5,6

Мощность электродвигателя, кВт	0,37–3
Уровень звуковой мощности L_w, дБА	72–85
Масса, кг	86,0–107,8
Монтажный стакан	МонСт-750

Типоразмер 6,3

Мощность электродвигателя, кВт	1,1–5,5
Уровень звуковой мощности L_w, дБА	75–89
Масса, кг	117,0–151,0
Монтажный стакан	МонСт-840

Типоразмер 7,1

Мощность электродвигателя, кВт	1,5–11
Уровень звуковой мощности L_w, дБА	76–92
Масса, кг	155,0–217,0
Монтажный стакан	МонСт-945

Типоразмер 8,0

Мощность электродвигателя, кВт	3–15
Уровень звуковой мощности L_w, дБА	79–95
Масса, кг	214,0–293,0
Монтажный стакан	МонСт-1065

Типоразмер 9,0

Мощность электродвигателя, кВт	5,5–37
Уровень звуковой мощности L_w, дБА	86–99
Масса, кг	282,0–481,0
Монтажный стакан	МонСт-1200

Типоразмер 10,0

Мощность электродвигателя, кВт	4–18,5
Уровень звуковой мощности L_w, дБА	82–93
Масса, кг	340,0–450,0
Монтажный стакан	МонСт-1350

Типоразмер 11,2

Мощность электродвигателя, кВт	7,5–30
Уровень звуковой мощности L_w, дБА	84–96
Масса, кг	542,0–680,0
Монтажный стакан	МонСт-1500

Типоразмер 12,5

Мощность электродвигателя, кВт	11–45
Уровень звуковой мощности L_w, дБА	88–99
Масса, кг	639,0–946,0
Монтажный стакан	МонСт-1680

Цена по запросу
