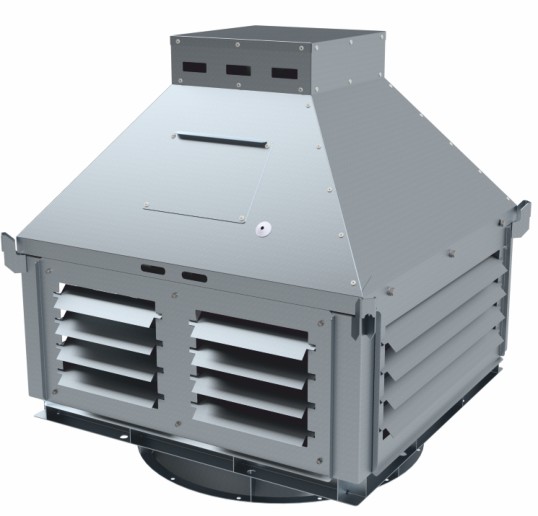

AIRS ВКА-С

Name: AIRS ВКА-С
Brand: AIRS

Вентиляторы крышные вытяжные AIRS ВКА-С (квадратный кожух, выброс потока в стороны) — для общеобменной вентиляции. 16 типоразмеров (2,25–12,5). Режимы ДУ/ДУВ — маркировка производителя КВИН-С.

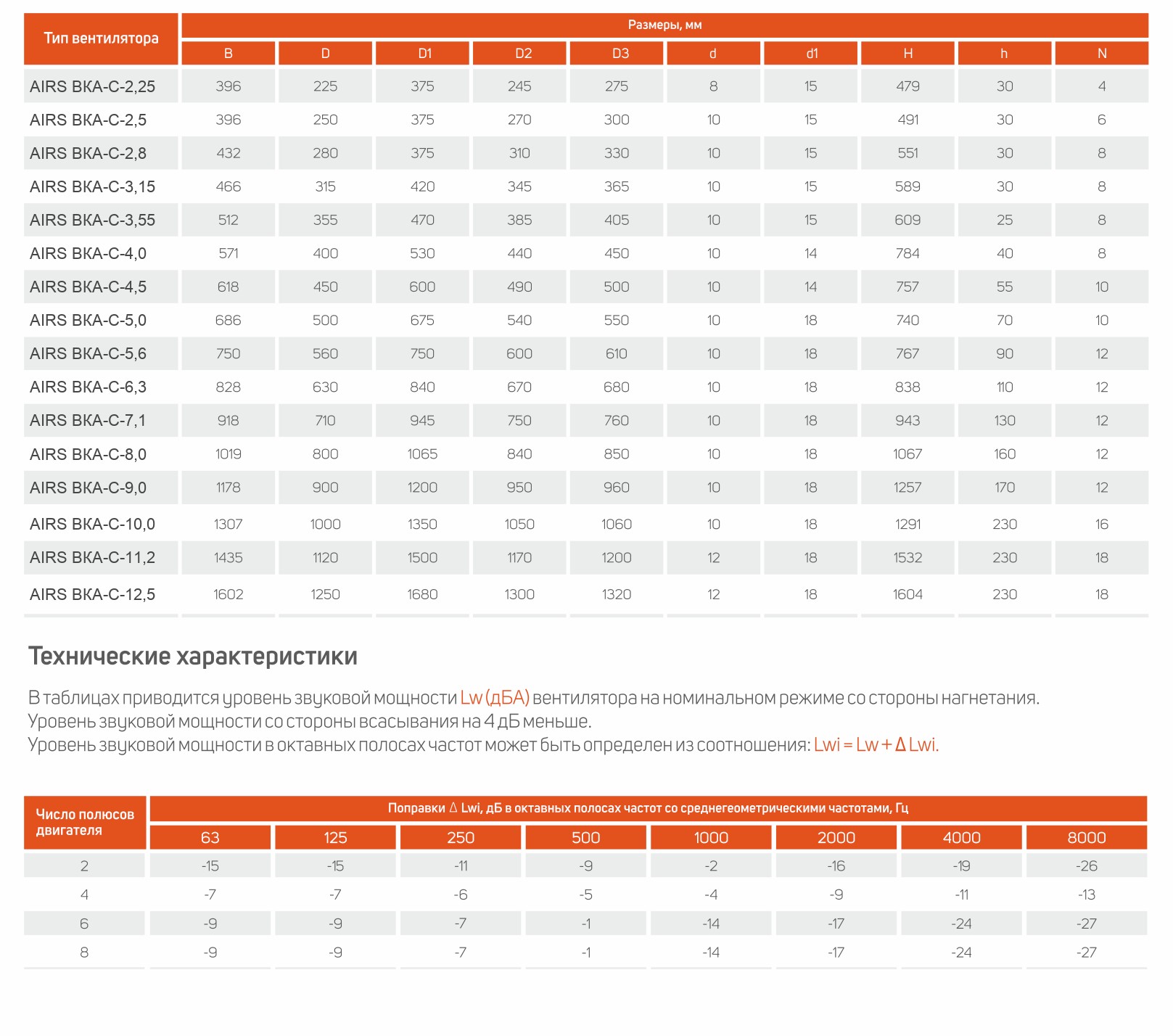

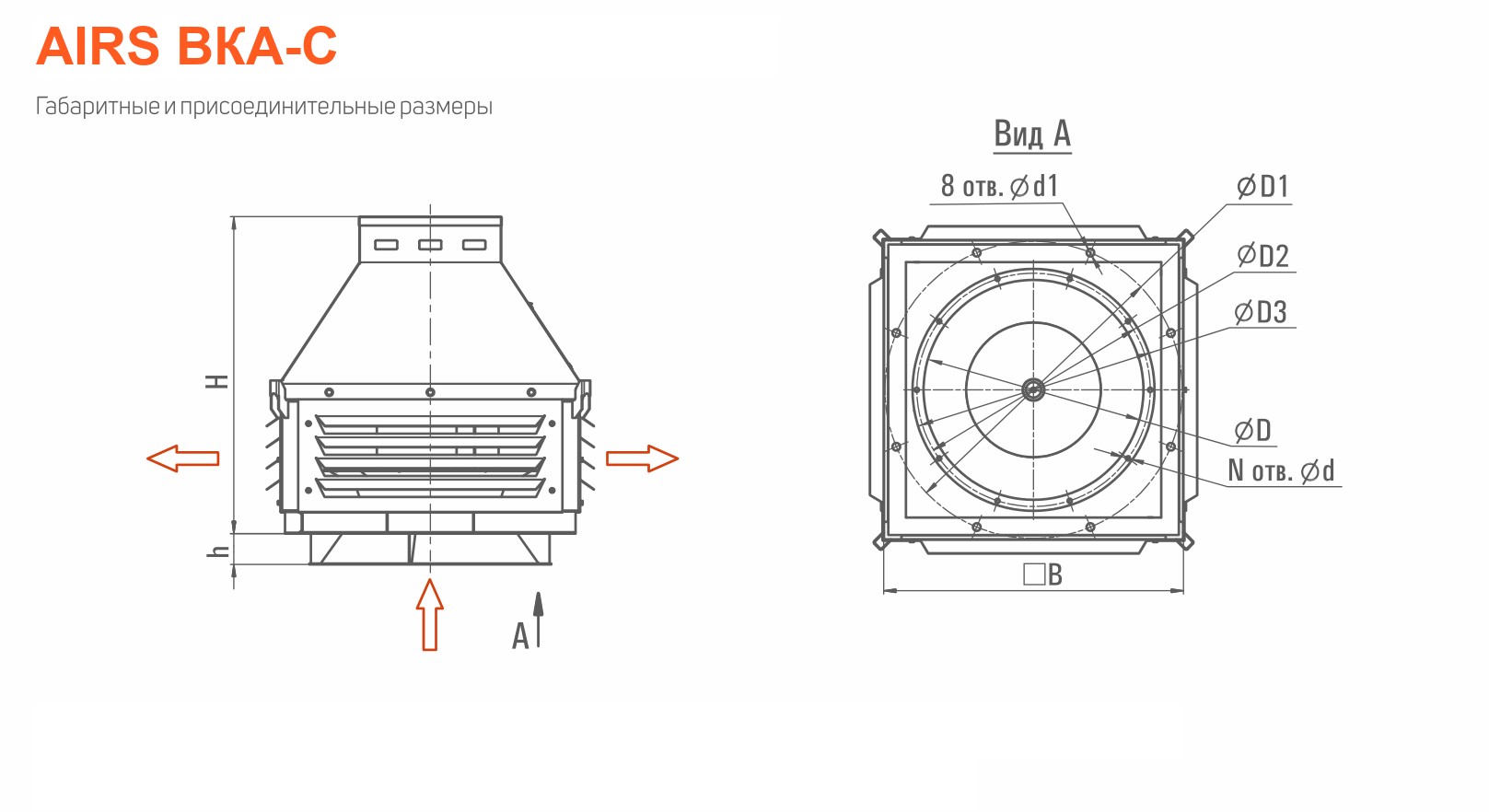

ОписаниеГабаритыАэродинамика

Вентиляторы радиальные крышные вытяжные серии AIRS ВКА-С (выброс потока в стороны) предназначены для применения в системах общеобменной вентиляции.

Исполнения ДУ / ДУВ поставляются под маркировкой производителя — КВИН-С ДУ / ДУВ. Данные для этих режимов приведены в таблицах PDF-техпаспорта серии (кнопка «Скачать документацию»).

Выпускаются в вариантах исполнения: ОВ; К1; К2; Ж; ЖК1.

Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренно-холодного (УХЛ), тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69. Для 1-й категории размещения комплектуются козырьком для защиты электродвигателя от осадков.

Температура окружающей среды от −45°С до +40°С для умеренного климата, от −60°С до +40°С для умеренно-холодного климата, от −10°С до +50°С для тропического климата.

Вентилятор комплектуется 3-фазным электродвигателем с питающим напряжением 380 В / 50 Гц. Помимо стандартного бокового выброса потока по заказу доступно исполнение с факельным (вертикальным) выбросом — те же типоразмеры и аэродинамика, отличается только форма кровельного колпака.

Вентилятор состоит из

сварного корпуса;
защитного кожуха из оцинкованной стали;
рабочего колеса с назад загнутыми листовыми лопатками;
асинхронного двигателя.

Пример обозначения при заказе

AIRS ВКА-С-4,5-Б-К1-00,75/4-У1

ВКА-С — тип вентилятора (радиальный крышный вытяжной, выброс в стороны)
4,5 — номер вентилятора, диаметр рабочего колеса, дм
Б — вариант исполнения рабочего колеса (А, Б, В, Г)
К1 — вариант исполнения
00,75/4 — мощность электродвигателя, кВт / число полюсов
У1 — климатическое исполнение и категория размещения

Типоразмер 2,25

Мощность электродвигателя, кВт	0,18–0,18
Уровень звуковой мощности L_w, дБА	72–76
Масса, кг	26,6–27,0
Монтажный стакан	МонСт-375

Типоразмер 2,5

Мощность электродвигателя, кВт	0,25–0,37
Уровень звуковой мощности L_w, дБА	77–79
Масса, кг	29,4–30,4
Монтажный стакан	МонСт-375

Типоразмер 2,8

Мощность электродвигателя, кВт	0,37–1,1
Уровень звуковой мощности L_w, дБА	79–84
Масса, кг	36,6–40,2
Монтажный стакан	МонСт-375

Типоразмер 3,15

Мощность электродвигателя, кВт	0,12–1,5
Уровень звуковой мощности L_w, дБА	67–85
Масса, кг	39,6–49,1
Монтажный стакан	МонСт-420

Типоразмер 3,55

Мощность электродвигателя, кВт	0,12–2,2
Уровень звуковой мощности L_w, дБА	68–90
Масса, кг	44,0–59,2
Монтажный стакан	МонСт-470

Типоразмер 4,0

Мощность электродвигателя, кВт	0,25–5,5
Уровень звуковой мощности L_w, дБА	72–93
Масса, кг	57,7–85,4
Монтажный стакан	МонСт-530

Типоразмер 4,5

Мощность электродвигателя, кВт	0,55–7,5
Уровень звуковой мощности L_w, дБА	77–97
Масса, кг	70,5–107,5
Монтажный стакан	МонСт-600

Типоразмер 5,0

Мощность электродвигателя, кВт	0,25–2,2
Уровень звуковой мощности L_w, дБА	70–83
Масса, кг	81,4–98,4
Монтажный стакан	МонСт-675

Типоразмер 5,6

Мощность электродвигателя, кВт	0,37–2,2
Уровень звуковой мощности L_w, дБА	73–86
Масса, кг	96,9–118,4
Монтажный стакан	МонСт-750

Типоразмер 6,3

Мощность электродвигателя, кВт	0,75–5,5
Уровень звуковой мощности L_w, дБА	75–89
Масса, кг	125,5–185,8
Монтажный стакан	МонСт-840

Типоразмер 7,1

Мощность электродвигателя, кВт	1,1–7,5
Уровень звуковой мощности L_w, дБА	76–91
Масса, кг	191,1–255,2
Монтажный стакан	МонСт-945

Типоразмер 8,0

Мощность электродвигателя, кВт	2,2–15
Уровень звуковой мощности L_w, дБА	79–95
Масса, кг	257,1–355,6
Монтажный стакан	МонСт-1065

Типоразмер 9,0

Мощность электродвигателя, кВт	2,2–30
Уровень звуковой мощности L_w, дБА	78–99
Масса, кг	385,5–586,0
Монтажный стакан	МонСт-1200

Типоразмер 10,0

Мощность электродвигателя, кВт	4–15
Уровень звуковой мощности L_w, дБА	82–90
Масса, кг	487,2–588,7
Монтажный стакан	МонСт-1350

Типоразмер 11,2

Мощность электродвигателя, кВт	5,5–30
Уровень звуковой мощности L_w, дБА	84–96
Масса, кг	672,1–866,0
Монтажный стакан	МонСт-1500

Типоразмер 12,5

Мощность электродвигателя, кВт	11–45
Уровень звуковой мощности L_w, дБА	88–99
Масса, кг	862,0–1165,3
Монтажный стакан	МонСт-1680

Цена по запросу
