Конический диффузор AFF

Описание

Конический приточно-вытяжной диффузор AFF состоит из впускного конуса с уплотнительным кольцом и центрального диска, путем вращения которого, возможно настроить расход воздуха и перепад давления или полностью перекрыть поток воздуха.

Внутренняя сторона диффузора

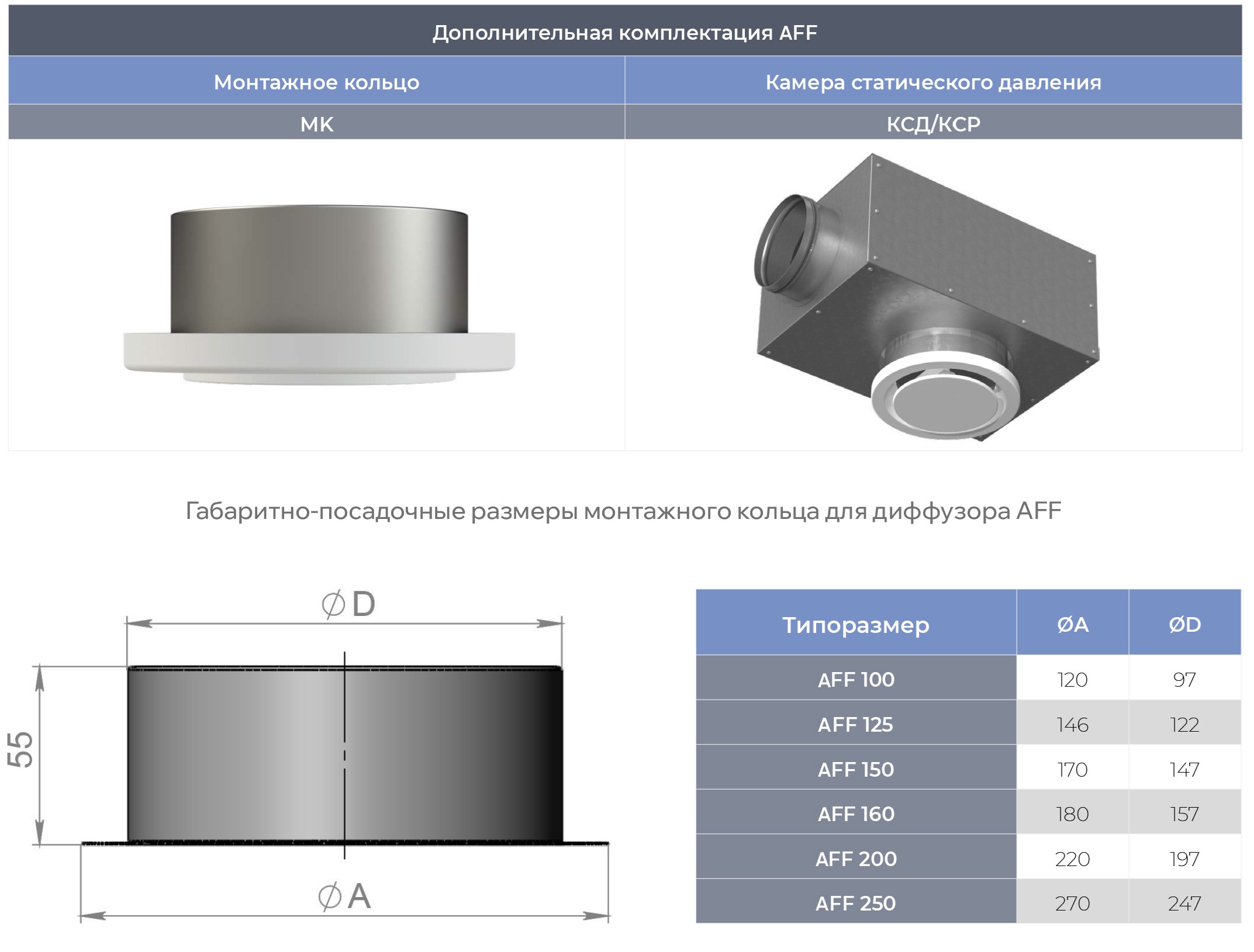

Дополнительно может комплектоваться монтажным кольцом или камерой статического давления КСД/КСР.

• Поставляется в следующих диаметрах: ø100, ø125, ø150, ø160, ø200 и ø250.

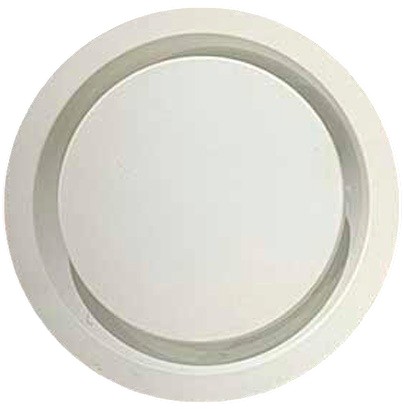

Внешняя сторона диффузора

Материалы изготовления

• Диффузоры изготавливаются из оцинкованной листовой стали толщиной 0,9 мм
• По умолчанию покрываются полимерной порошковой краской белого цвета RAL 9016М (матовая). По запросу возможна окраска в любой цвет по международной шкале RAL. Камера статического давления по умолчанию поставляется без покрытия. По запросу возможна окраска в любой цвет по международной шкале RAL как лицевой панели, так и камеры.

Диффузор AFF устанавливается непосредственно в воздуховод с помощью монтажного кольца с фиксацией распорными пружинами. Если AFF крепится к камере статического давления, то длина прямого воздуховода до камеры статического давления должна составлять не менее 4-х диаметров воздуховода.

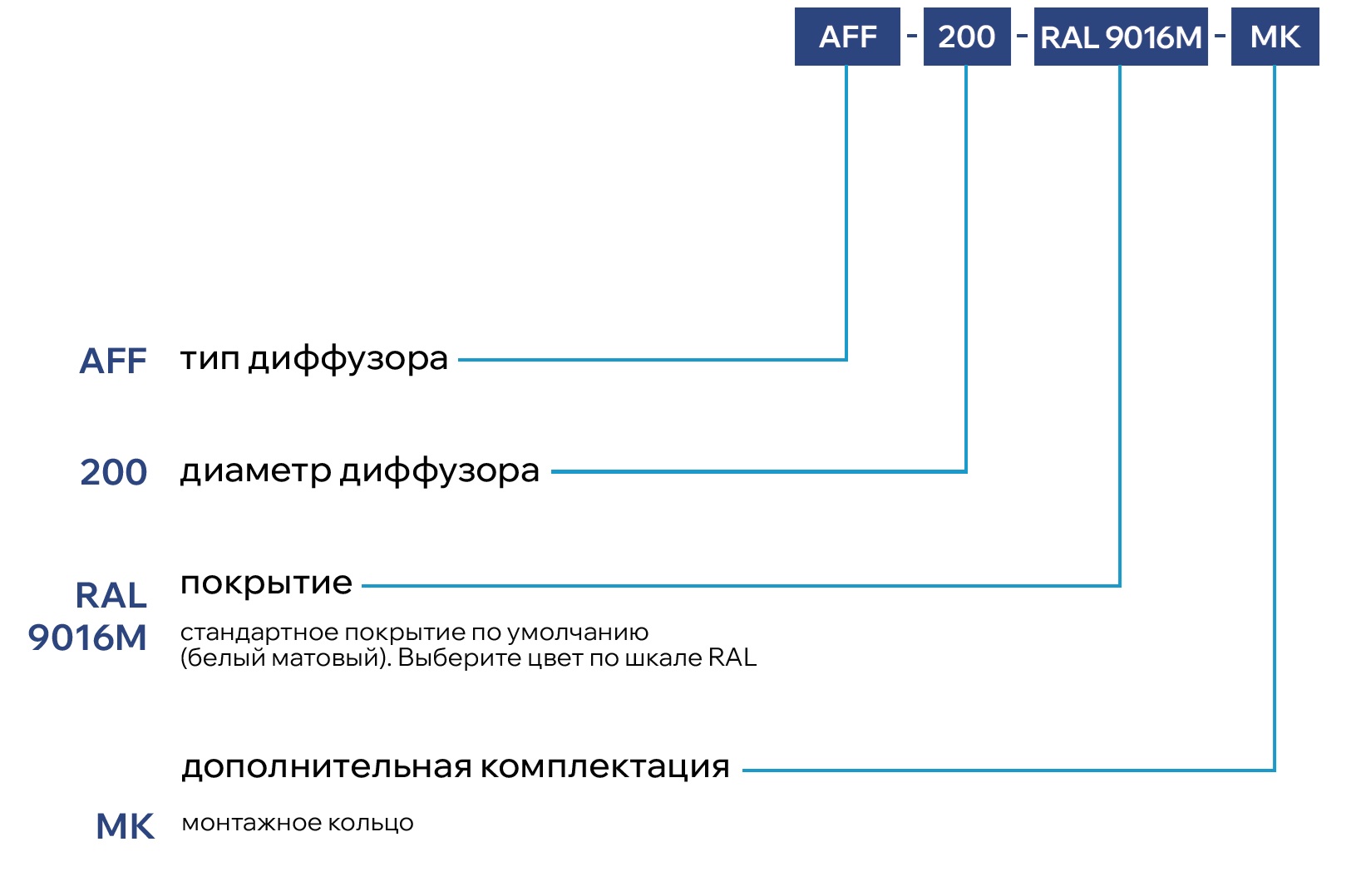

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.

При заказе диффузора с камерой статического давления определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.

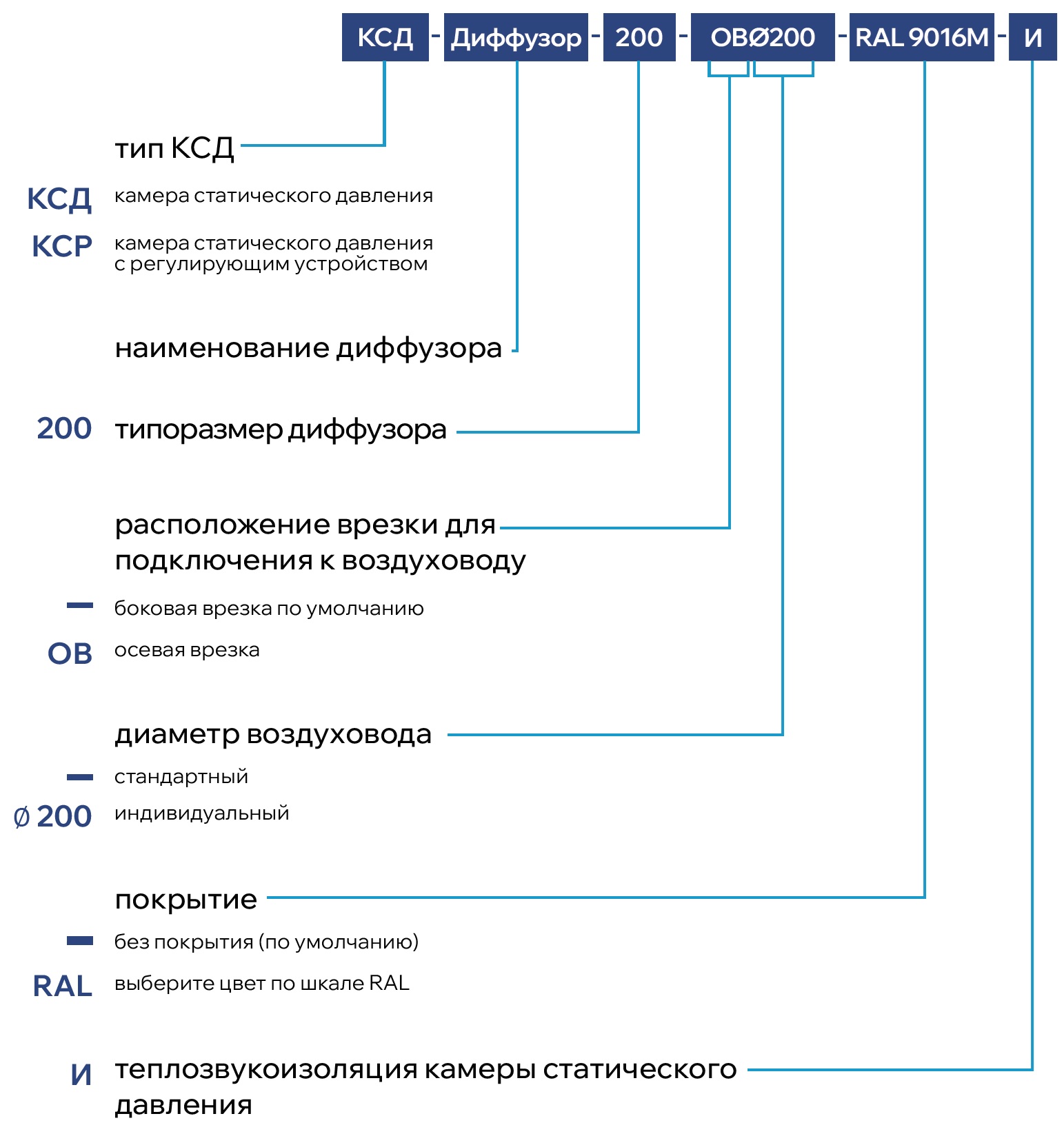

Пример заказа КСД к диффузору
