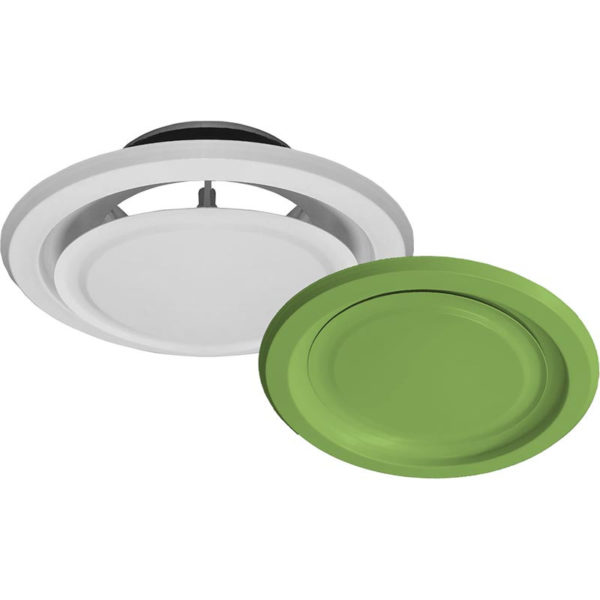

Конический приточный диффузор AHL

Описание

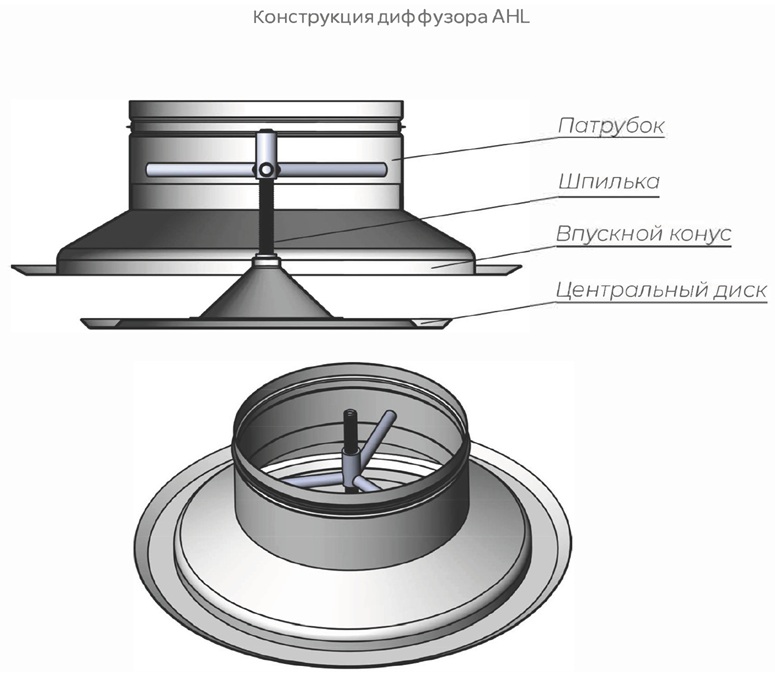

AHL - это приточно-вытяжной диффузор для потолочной установки. AHL состоит из впускного конуса и центрального диска, путем вращения которого, возможно настроить расход воздуха и перепад давления, отрегулировать поток воздуха или полностью перекрыть его. Может использоваться в качестве приточного диффузора.

Особенности диффузора AHL:

1. Горизонтальная или вертикальная подача воздуха, возможно использование как в режиме обогрева, так и в режиме охлаждения.

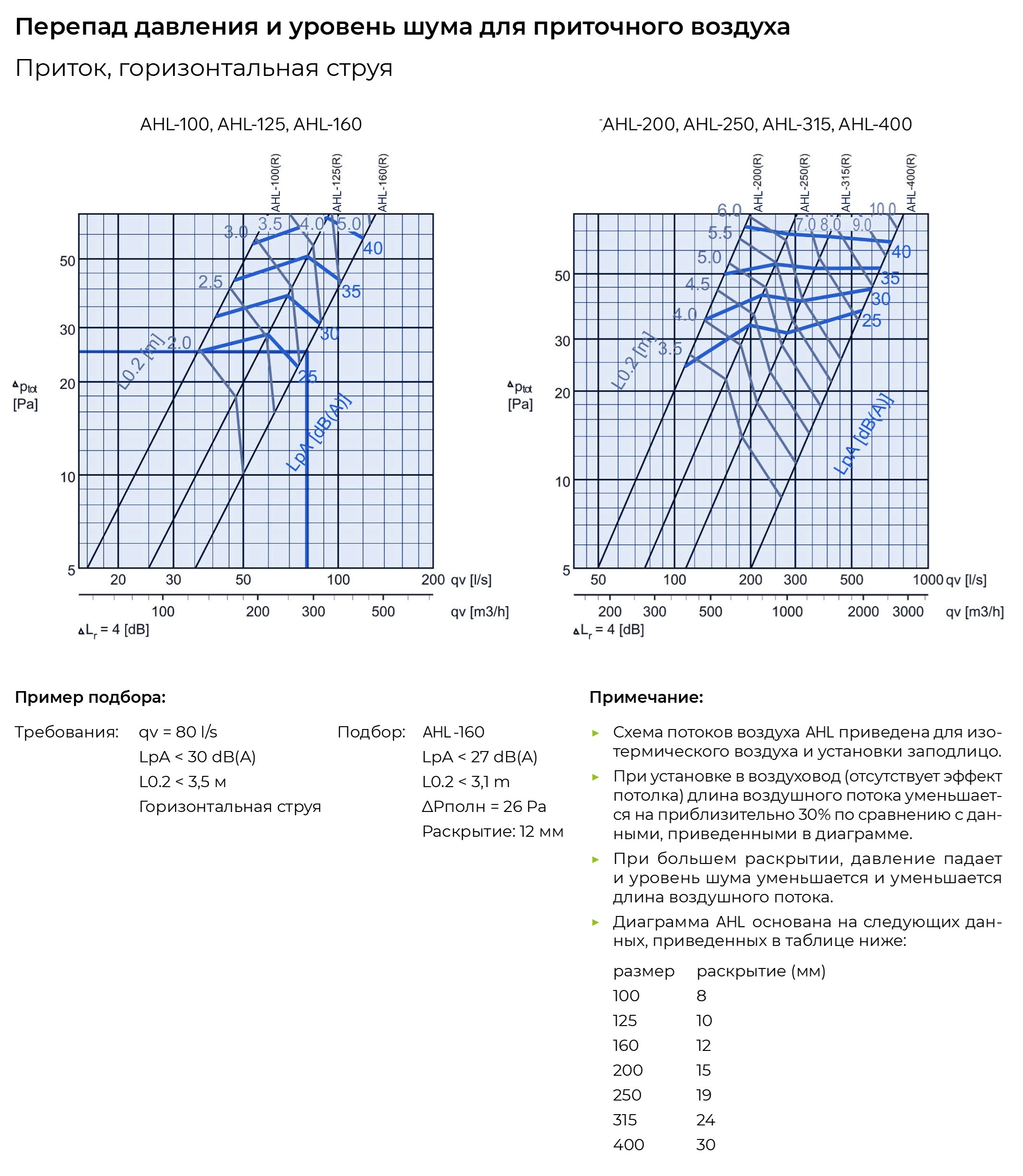

2. Регулируемая схема воздушных потоков и перепада давления.
3. Установка заподлицо с потолком или открытая установка (особенно в высоких помещениях).
4. Патрубок для присоединения к воздуховоду круглого сечения с прокладкой.
5. Открывающийся передний диск обеспечивает возможность чистки диффузора и воздуховода.

• Поставляется в следующих диаметрах: ø100, ø125, ø160, ø200, ø250, ø315, ø400.

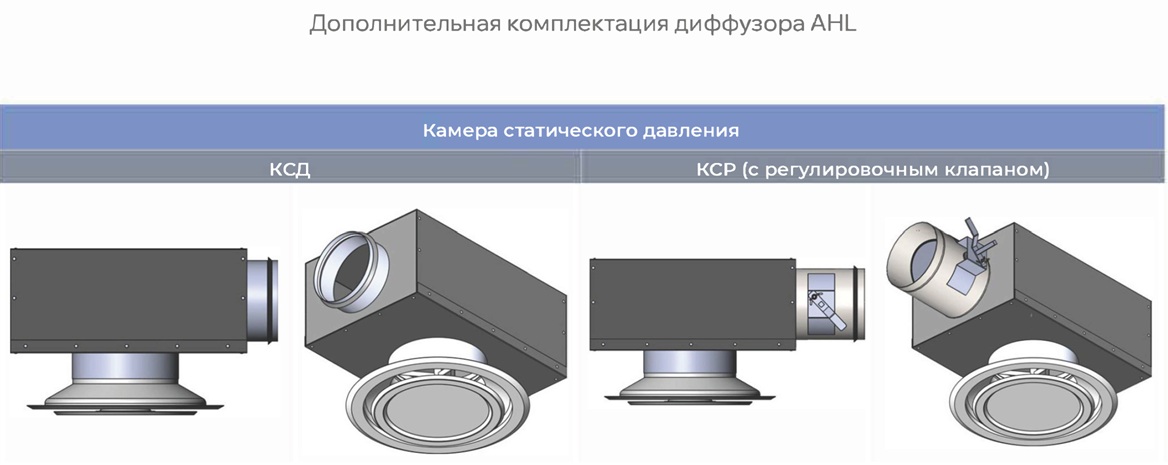

Дополнительно может комплектоваться камерой статического давления КСД/КСР. Сам по себе диффузор AHL не снабжен никакими средствами для регулирования расхода воздуха. Чтобы обеспечить возможность регулировки расхода воздуха, рекомендуется присоединить диффузор к регулировочной камере статического давления с клапаном во входном патрубке - КСР.

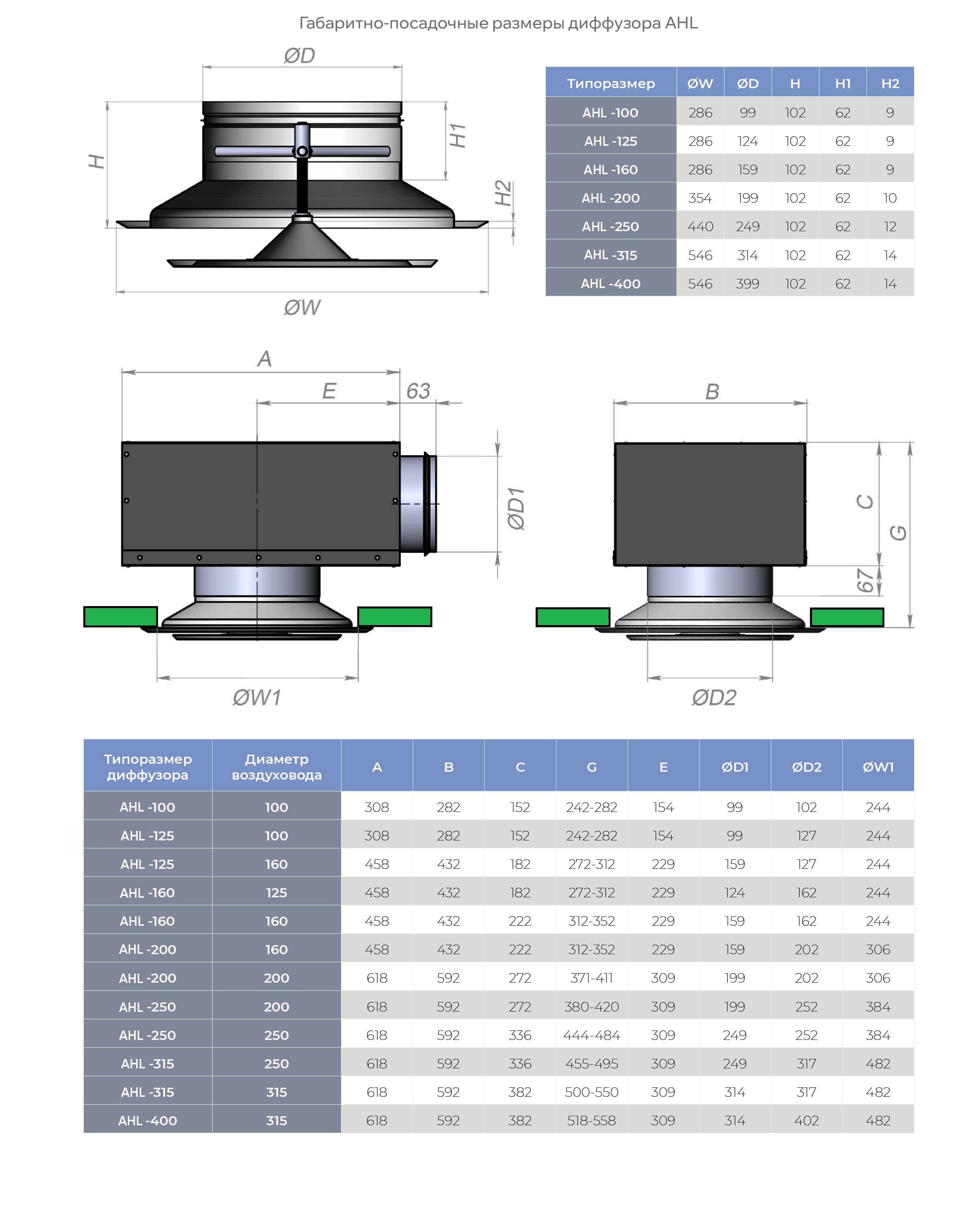

Диффузор AHL устанавливается непосредственно в воздуховод  или крепится к камере статического давления. В случае установки в КСД, длина прямого воздуховода до камеры статического давления должна составлять не менее 3-х диаметров воздуховода.

Внешняя сторона диффузора

AHL – потолочный диффузор с регулируемой схемой воздушных потоков. Схему распределения приточного воздуха можно регулировать поворотом переднего диска в нужное положение.

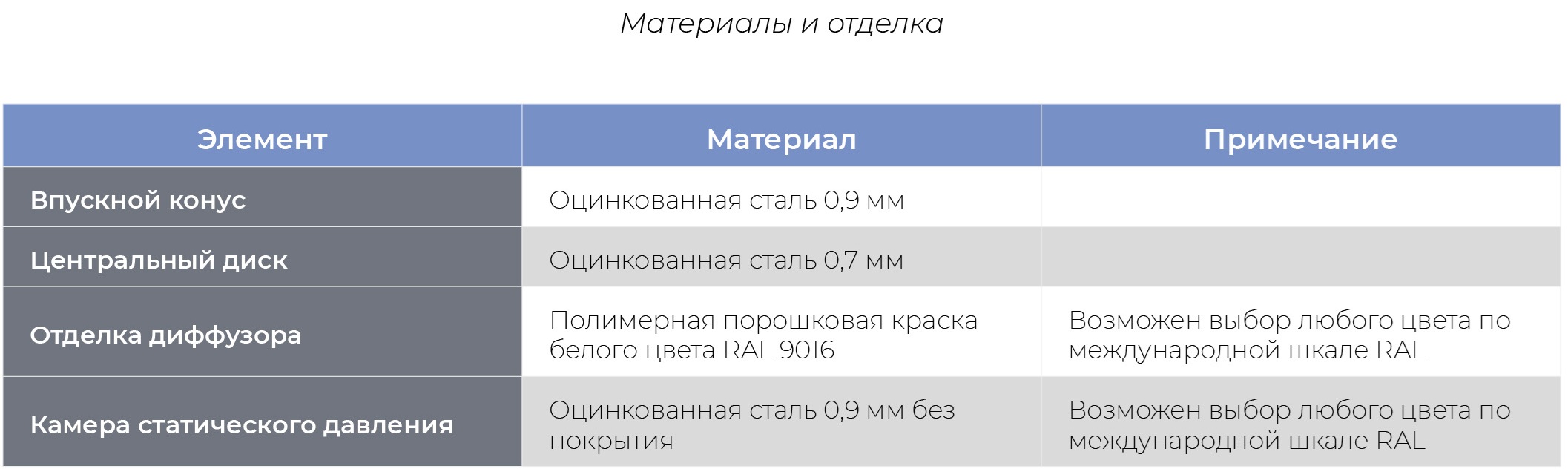

Материалы изготовления

• Диффузоры изготавливаются из оцинкованной листовой стали и по умолчанию покрываются полимерной порошковой краской белого цвета RAL9016M (матовая). По запросу возможна окраска в любой цвет по шкале RAL. Камера статического давления по умолчанию поставляется без покрытия. По запросу возможна окраска в любой цвет по международной шкале RAL как лицевой панели, так и камеры.

AHL - потолочный диффузор с регулируемой схемой воздушных потоков. Схему распределения приточного воздуха можно регулировать поворотом переднего диска в нужное положение.

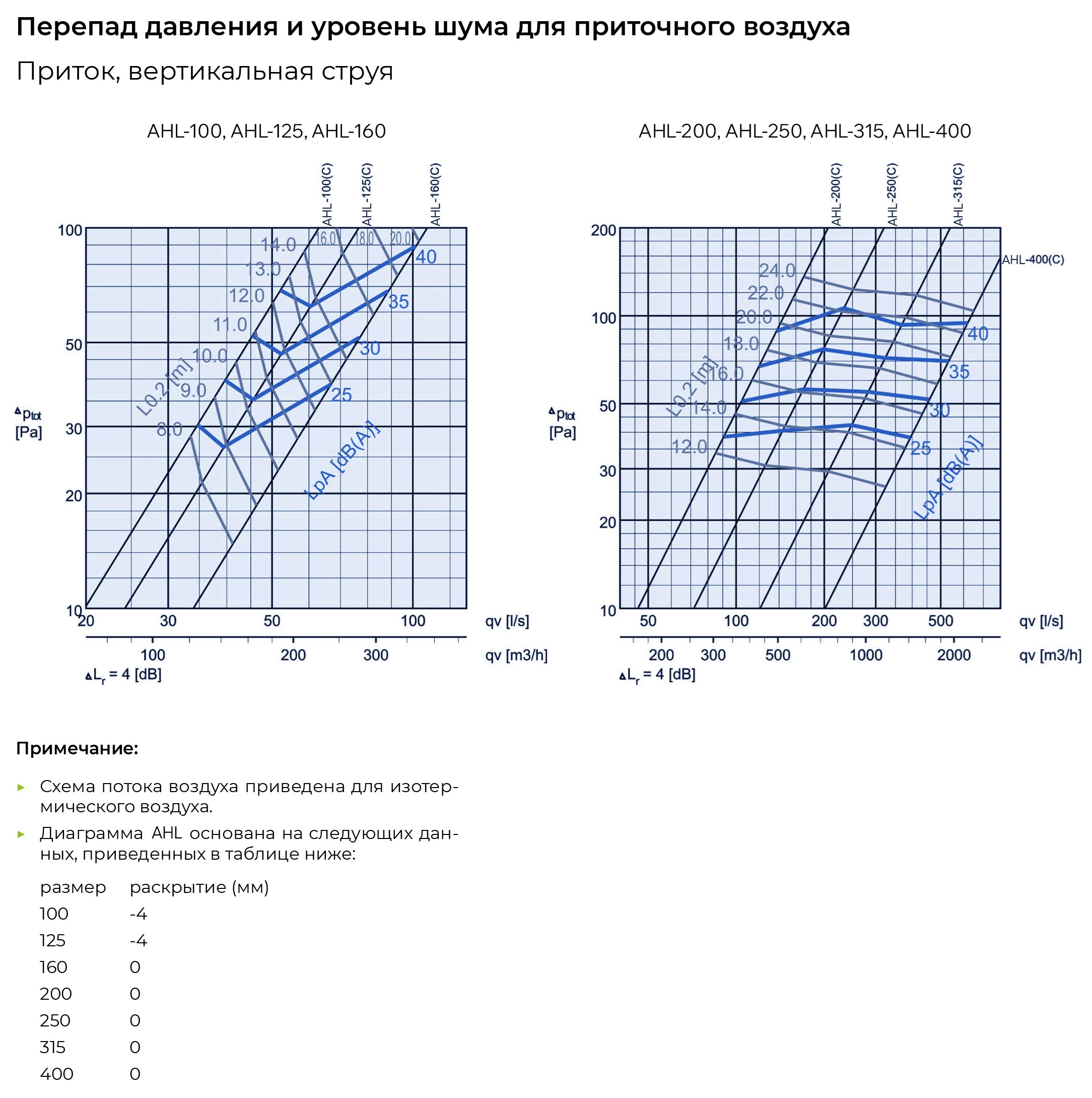

Горизонтальная радиальная струя используется, главным образом, в режиме охлаждения, а вертикальная узкая струя теплого приточного воздуха - в режиме обогрева.

Рекомендуемая максимальная разность температур между приточным воздухом и воздухом в помещении в режиме охлаждения составляет 10°С.

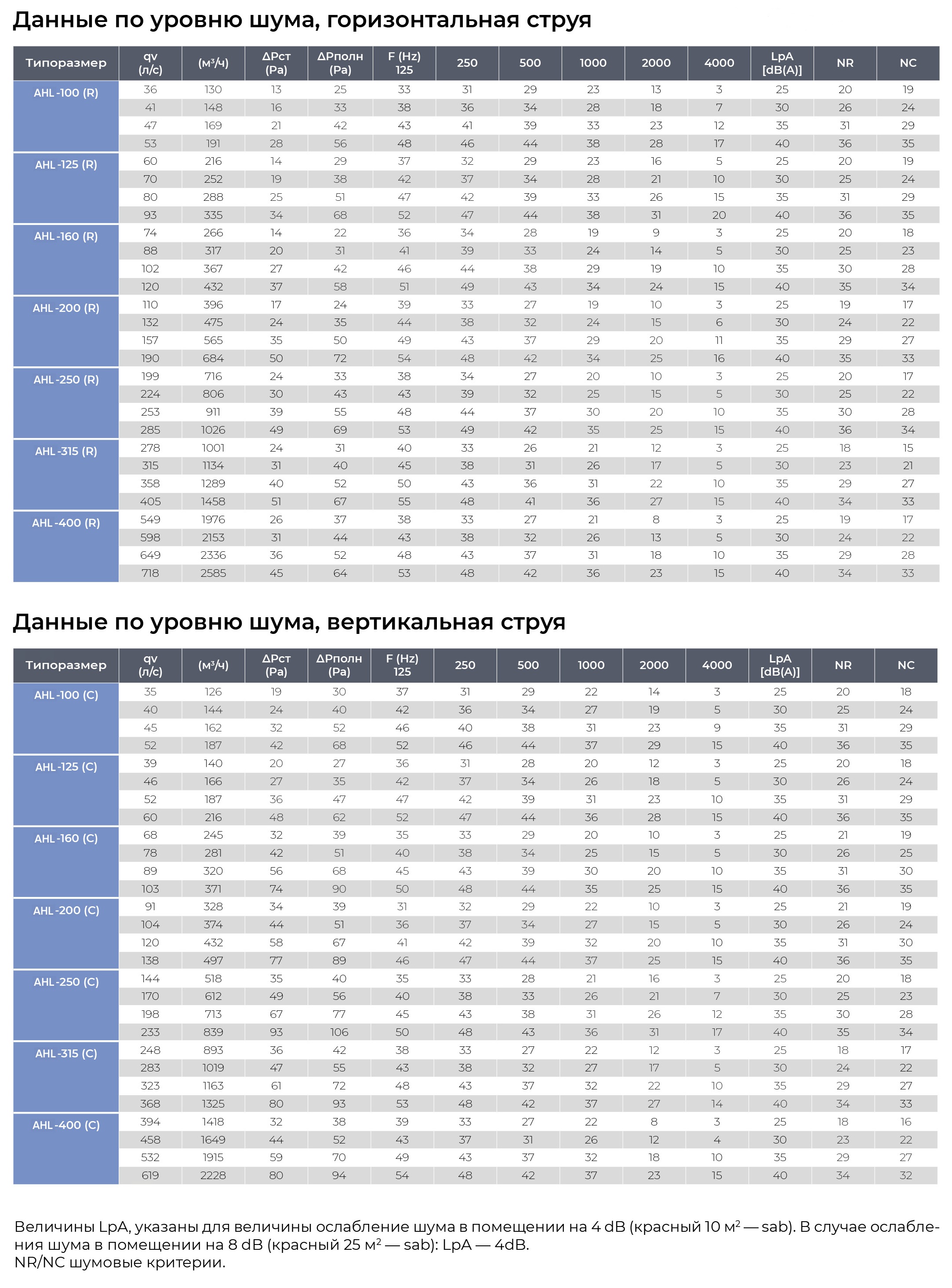

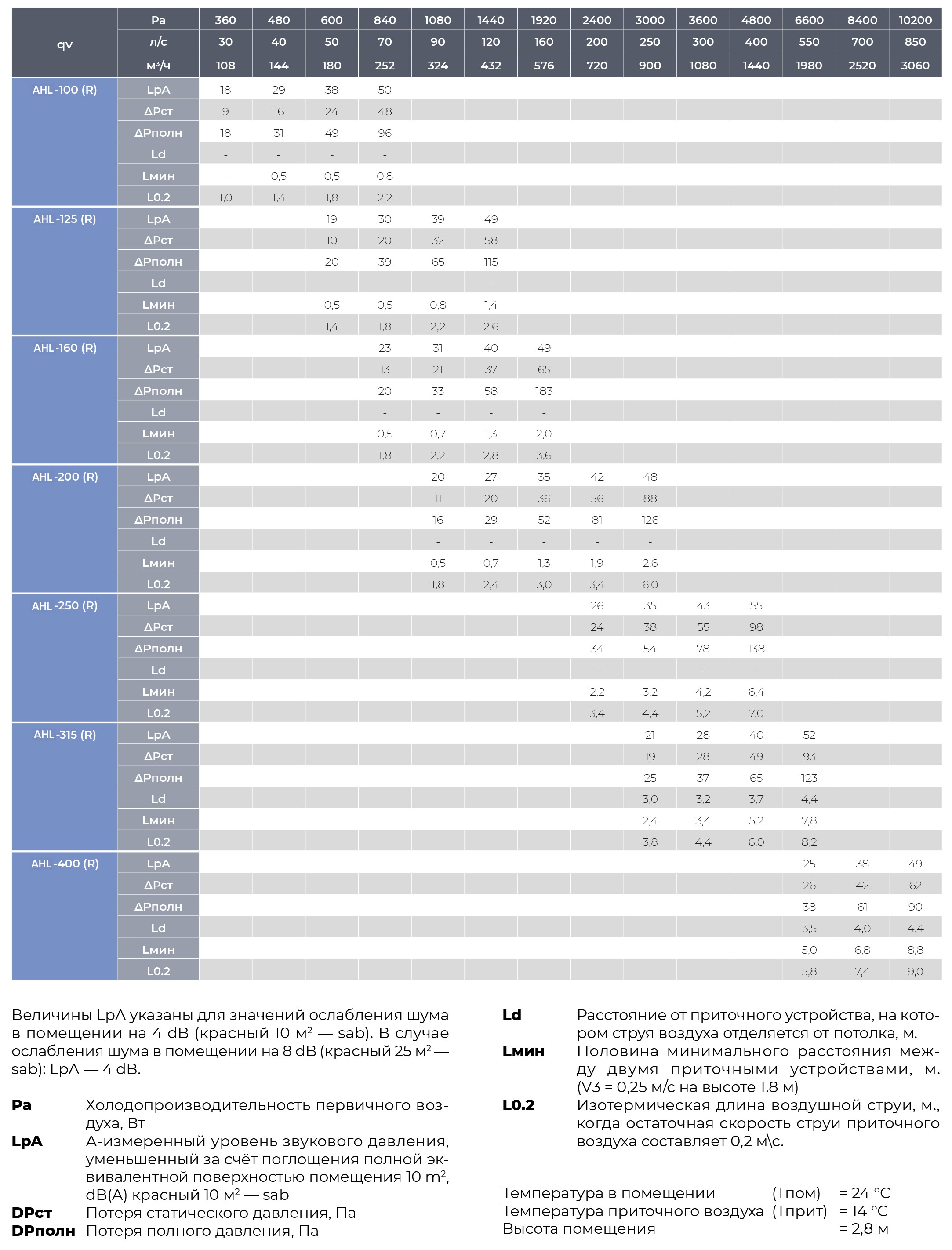

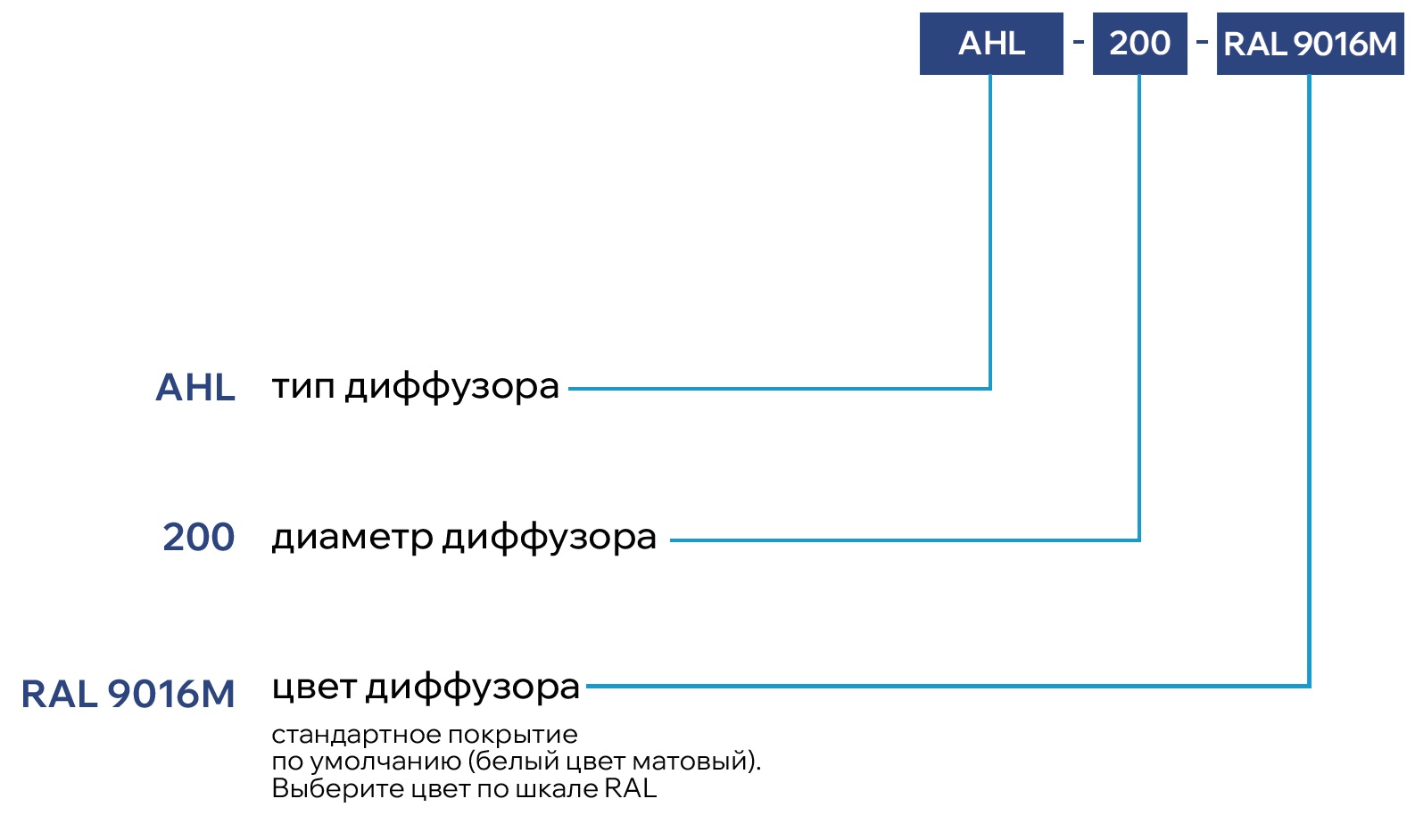

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.

При заказе диффузора с камерой статического давления, определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.

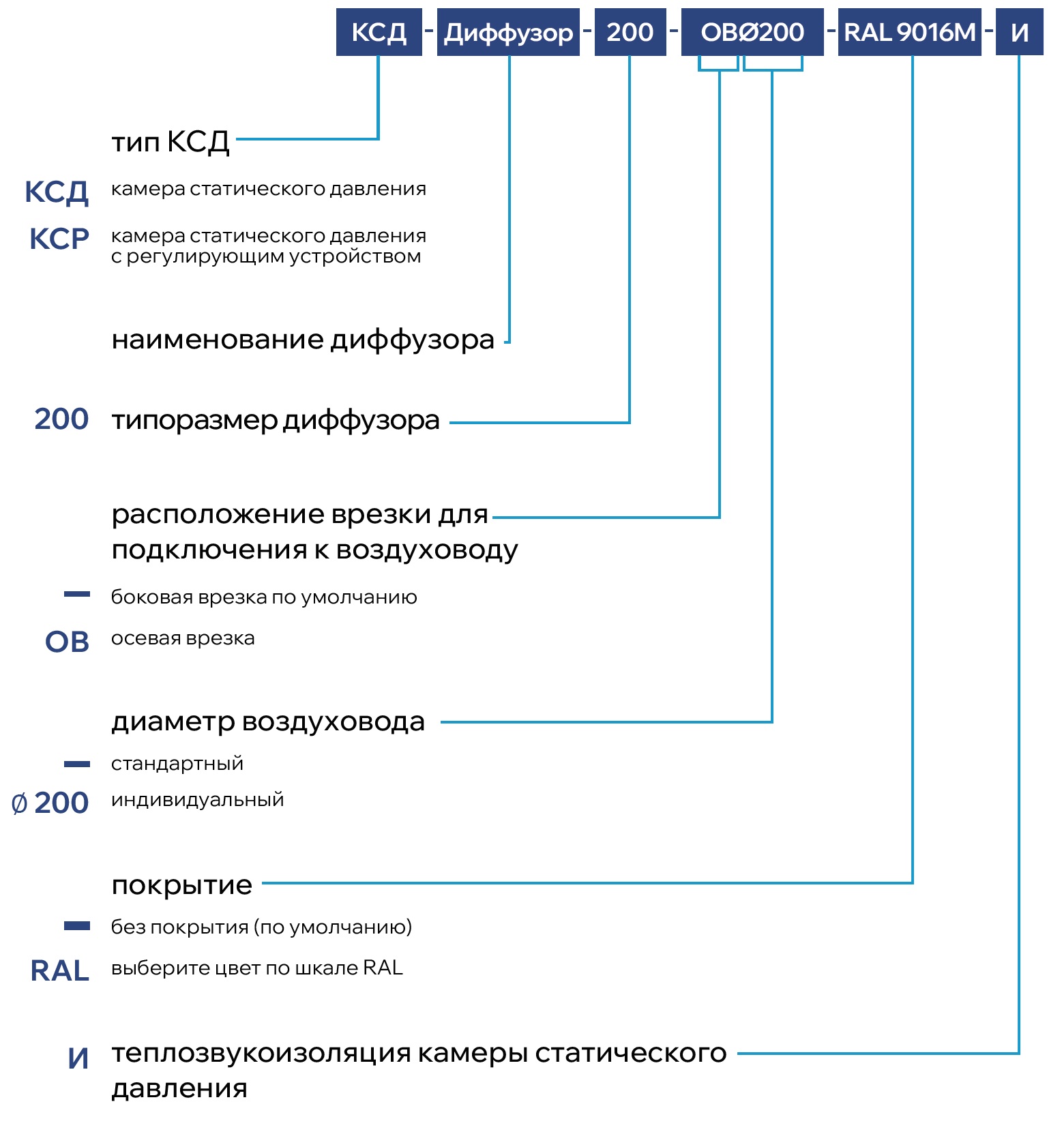

Пример заказа КСД к диффузору
