Квадратный диффузор с плоской лицевой панелью ALKN

Описание

Квадратный диффузор ALKN с неперфорированной плоской лицевой частью применяется как для притока, так и для вытяжки. ALKN предназначен для горизонтальной подачи воздуха. При комплектации направляющими, возможно регулировать направление потока воздуха.

Лицевая панель является съемной, что позволяет при необходимости производить очистку и иметь доступ к воздуховоду или камере.

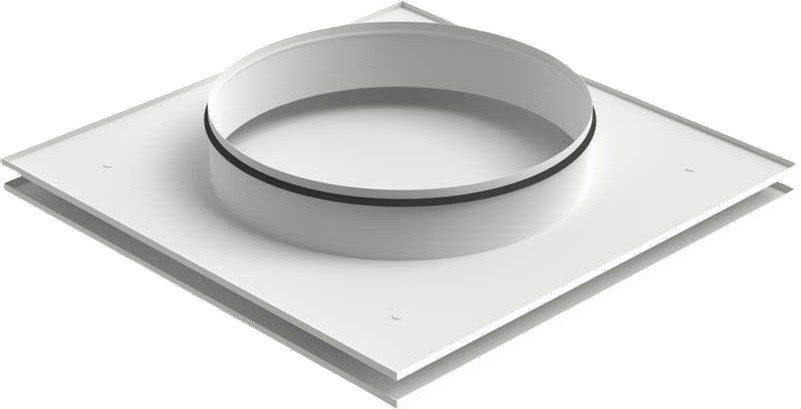

Внешняя сторона диффузора

Дополнительная комплектация:

• сегментный клапан для регулировки расхода воздуха;
• направляющие потока воздуха;
• удлинитель;
• монтажные скобы;
• модульная вставка;
• камера статического давления КСД или КСР с регулирующим устройством в патрубке. Камера позволяет получить стабильный поток и возможность регулирования расхода воздуха.

Материалы изготовления

• Диффузоры изготавливаются из оцинкованной листовой стали толщиной 0,9 мм
• По умолчанию покрываются полимерной порошковой краской белого цвета RAL 9016М (матовая). Камера статического давления по умолчанию поставляется без покрытия. По запросу возможна окраска в любой цвет по международной шкале RAL как лицевой панели, так и камеры

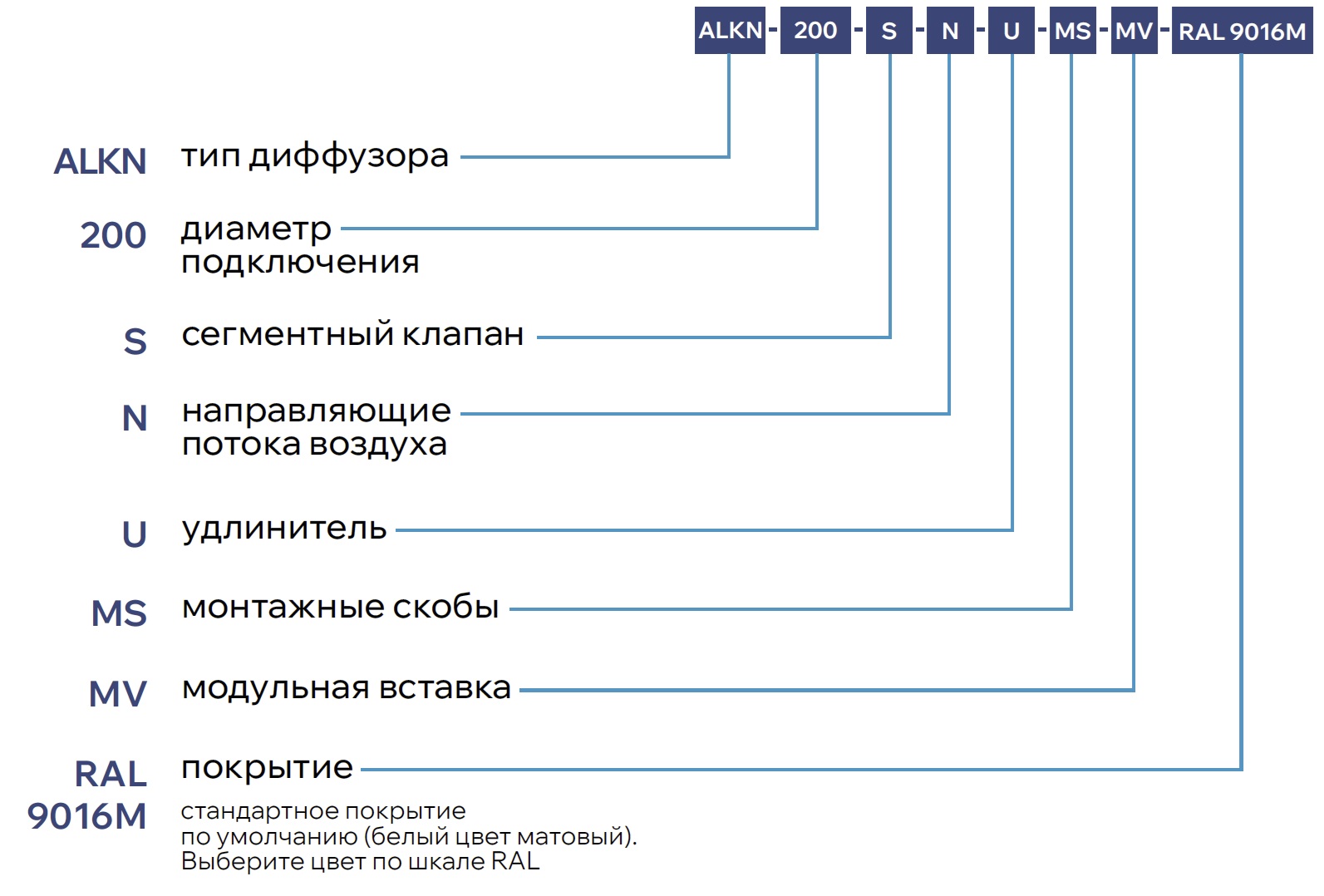

Пример заказа

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.

При заказе диффузора с камерой статического давления определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.

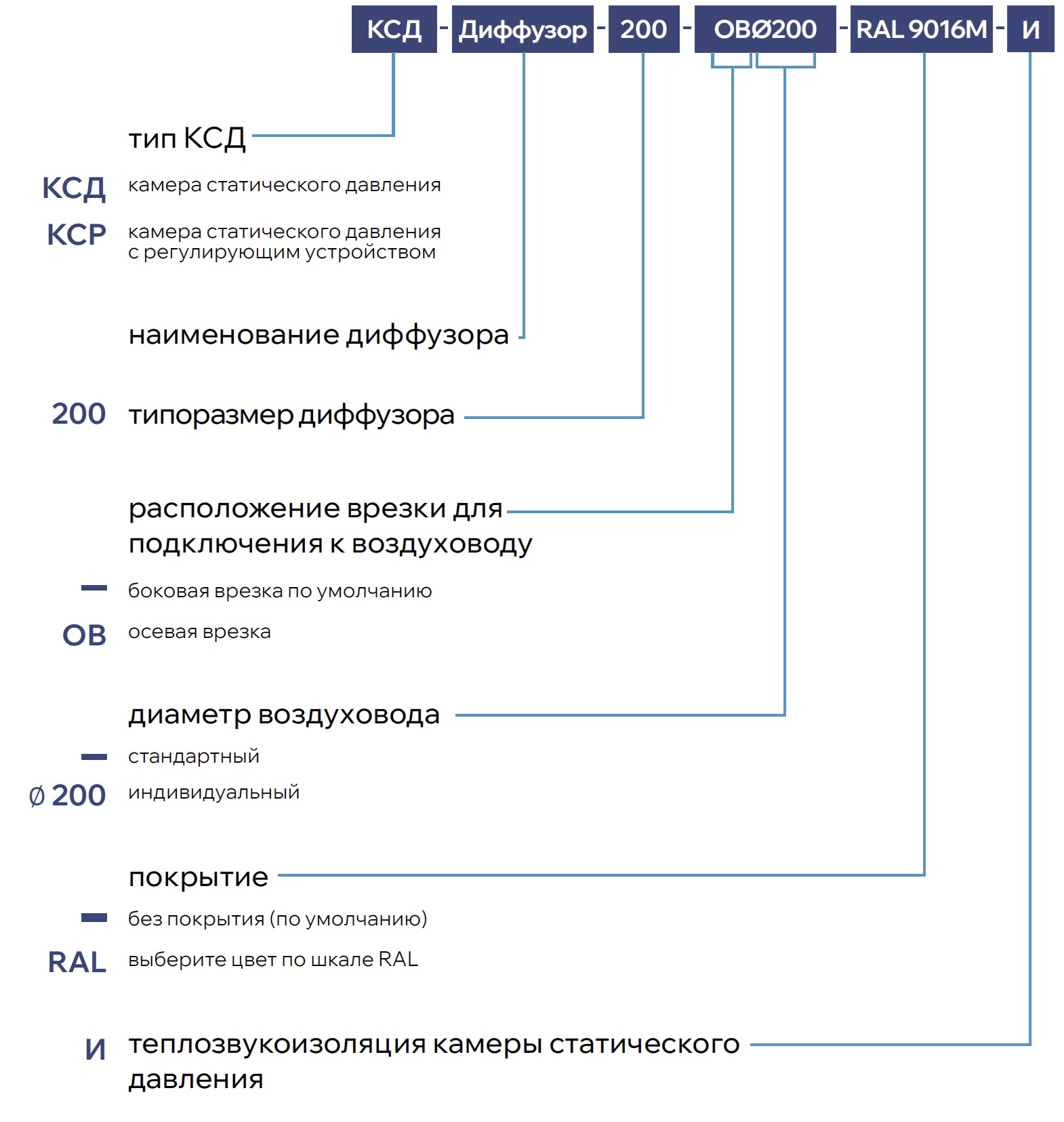

Пример заказа КСД к диффузору
