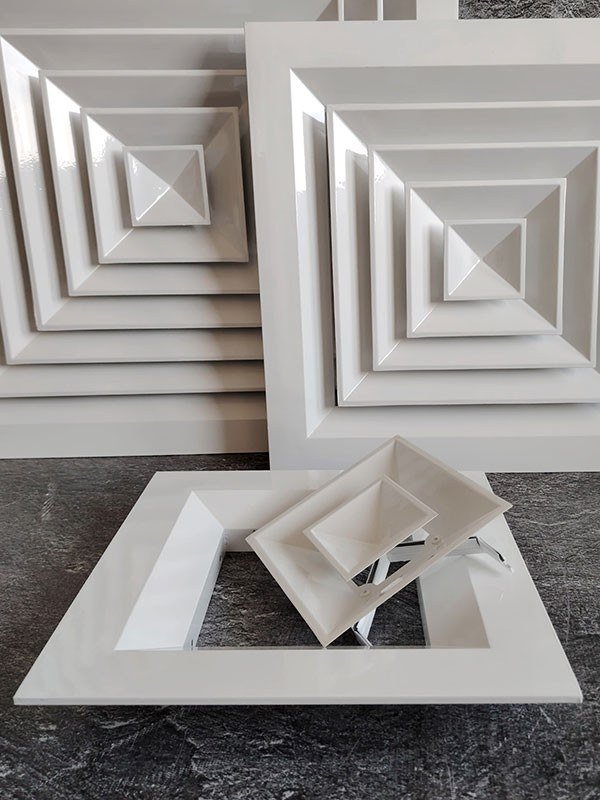

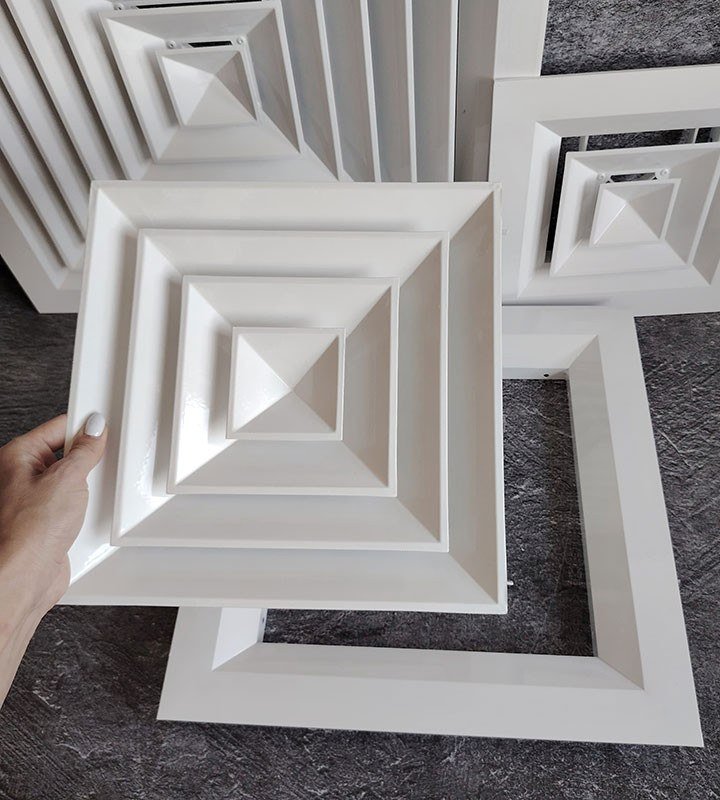

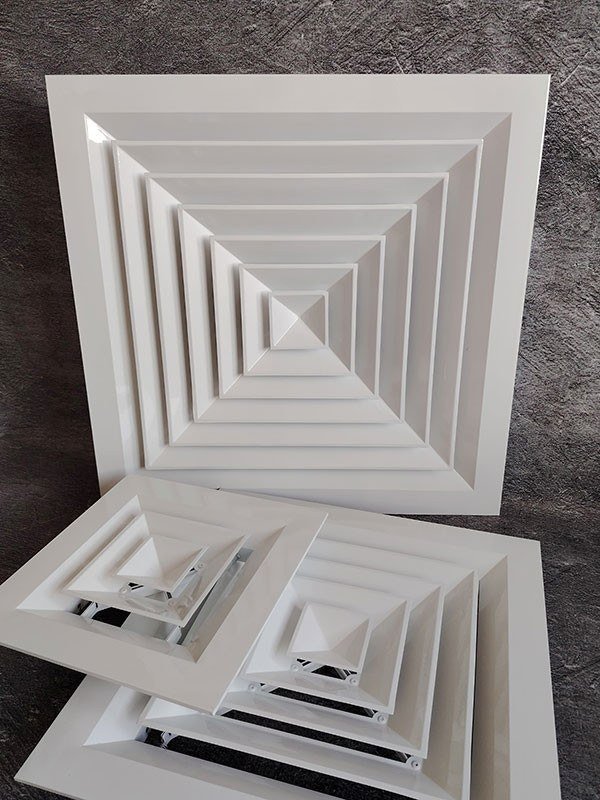

Потолочная решётка 4СА

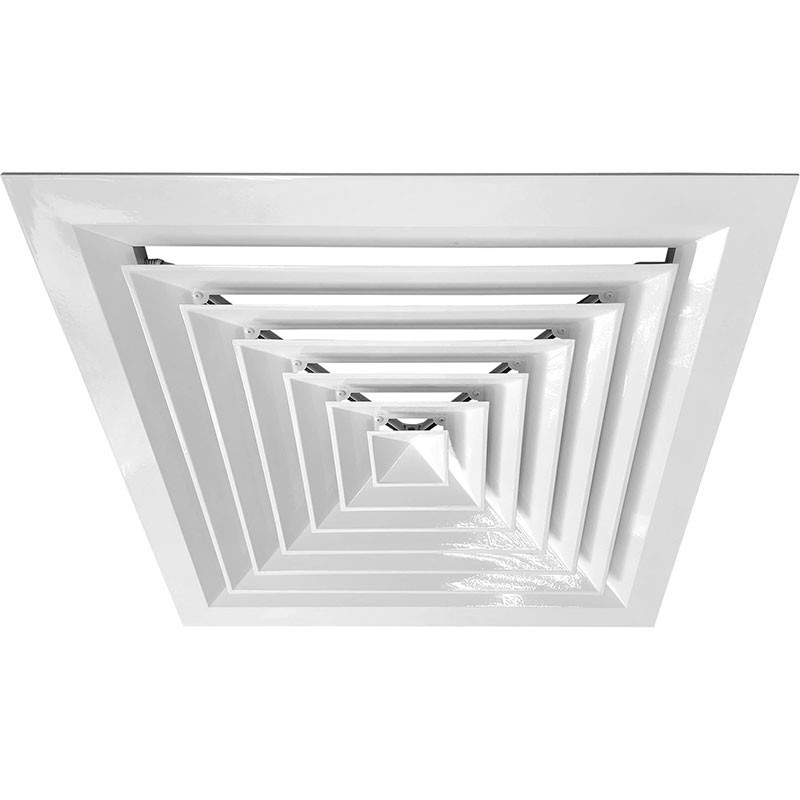

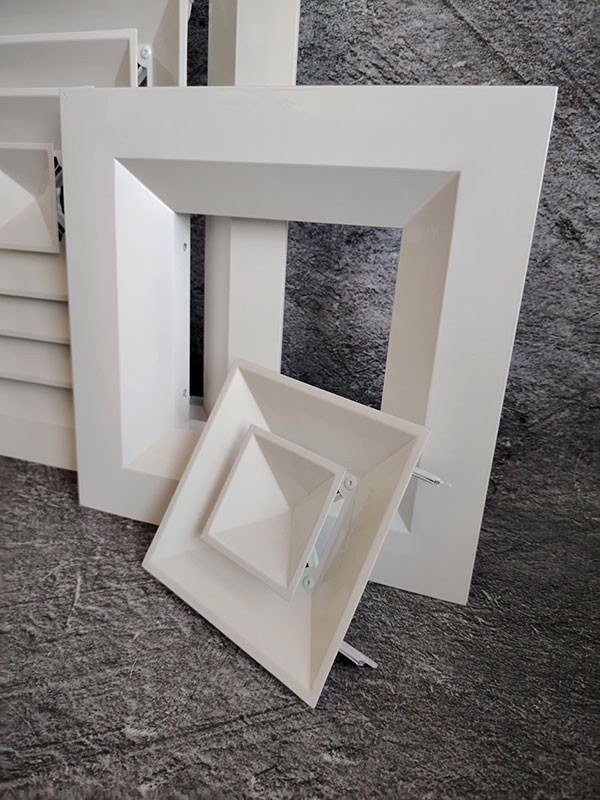

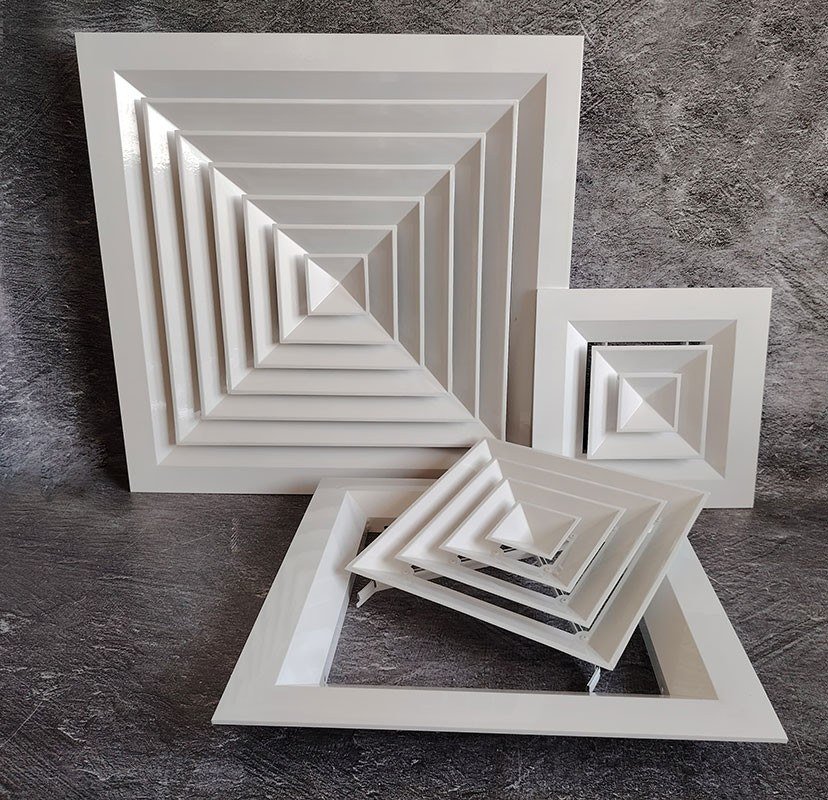

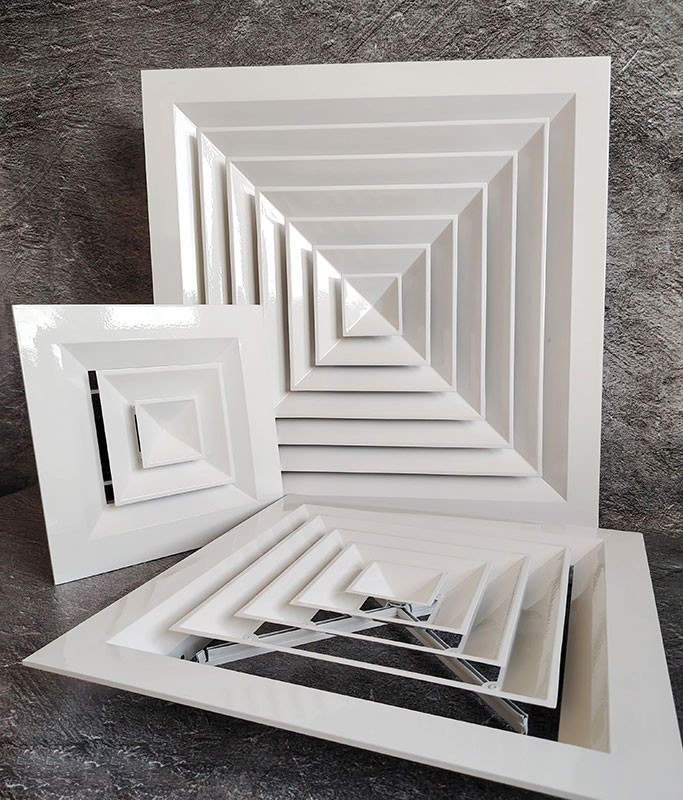

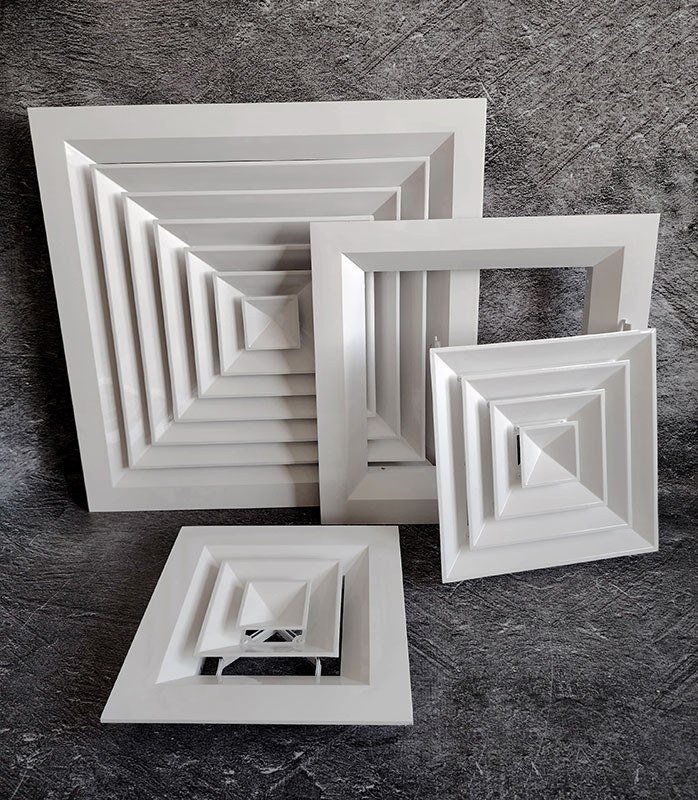

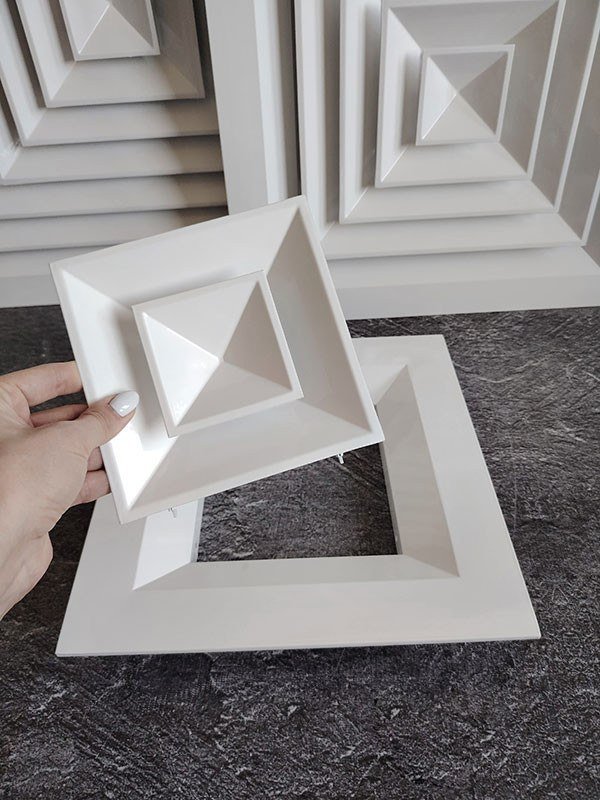

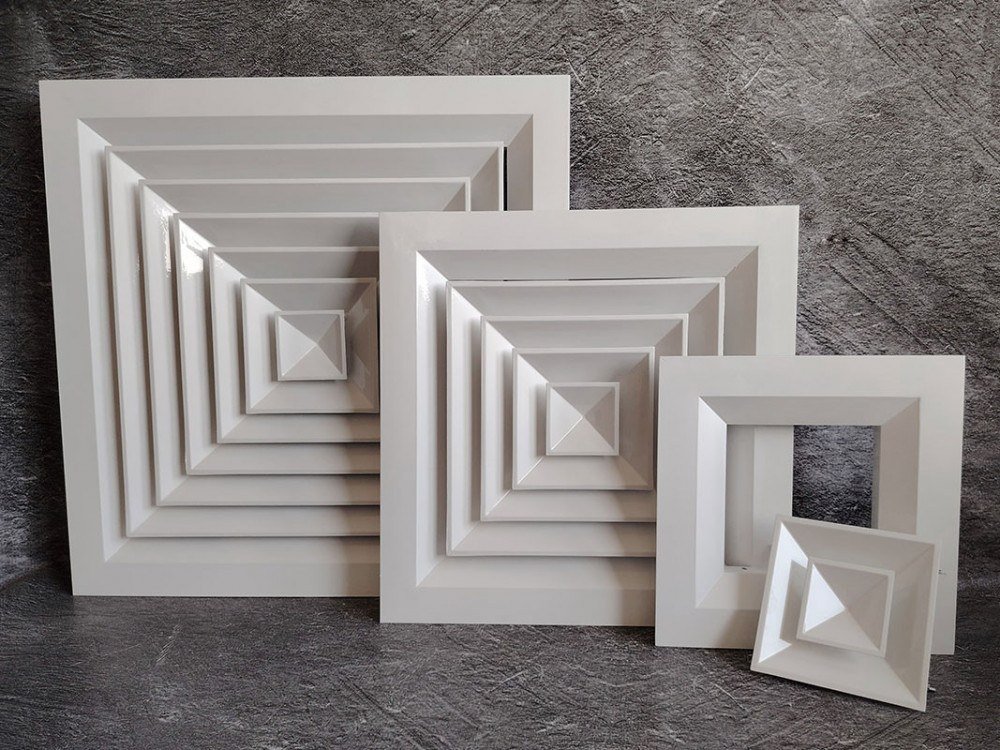

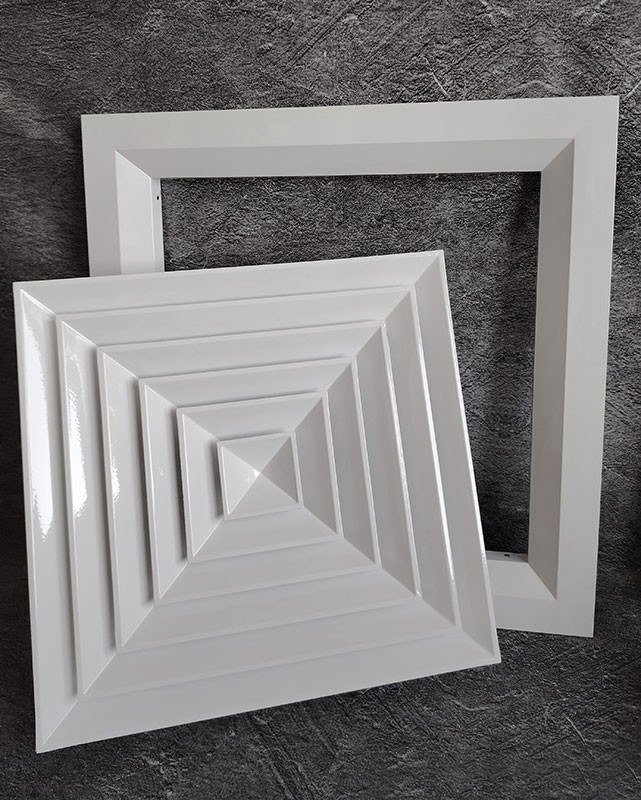

Потолочная решётка-диффузор 4СА AIRS распределяет приточный воздух по четырём направлениям. Встраиваемая конструкция: прямоугольная рама из алюминиевого экструдированного профиля, съёмная лицевая панель из трапециевидных ламелей, соединённых каркасными стяжками. Монтируется в подвесной потолок типа «Армстронг» или в готовый проём.
Подобрать размер 4СА
Камера статического давления
без камеры
КСД (без регулятора)
КСР (с регулятором)
Выбрать цвет RAL Classic
×
Описание
Характеристики
Чертежи и размеры
Графики
Таблицы
Варианты монтажа
Пример заказа
Потолочная решётка-диффузор 4СА AIRS распределяет приточный воздух по четырём направлениям. Встраиваемая конструкция: прямоугольная рама из алюминиевого экструдированного профиля, съёмная лицевая панель из трапециевидных ламелей, соединённых каркасными стяжками. Монтируется в подвесной потолок типа «Армстронг» или в готовый проём.
- Направление воздуха: четырёхпоточная (по четырём направлениям)
- Тип конструкции: встраиваемая
- Корпус: прямоугольная рама из алюминиевого экструдированного профиля

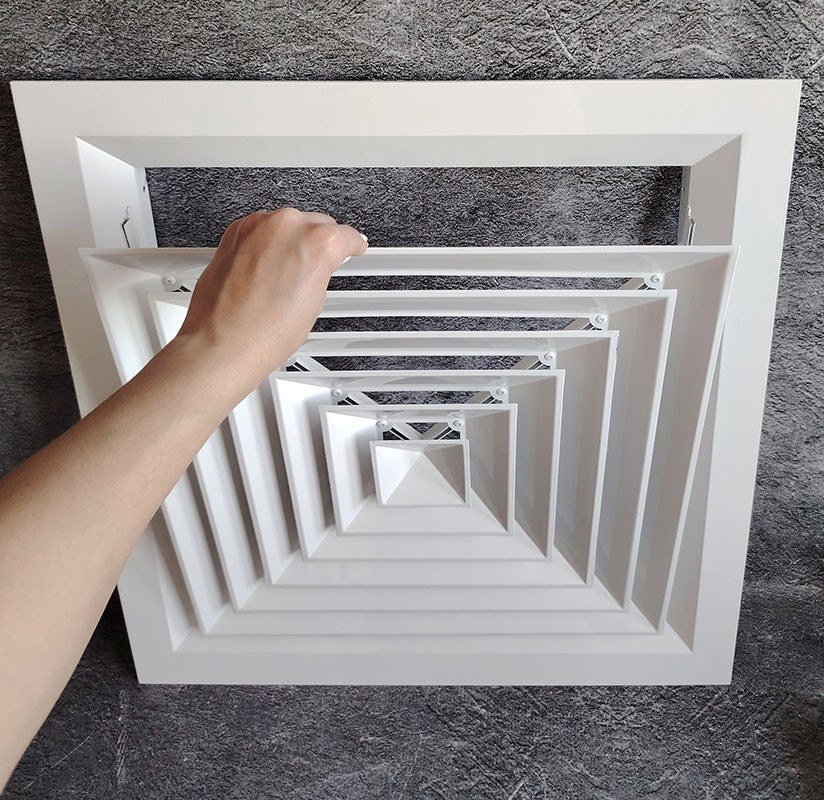

- Лицевая часть: съёмная панель из трапециевидных ламелей на каркасных стяжках
- Способ монтажа: в подвесной потолок типа «Армстронг» либо винтовым креплением в проём
- Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
- Доп. комплектация: клапан расхода воздуха (модель 4СА-Р), камера статического давления КСД

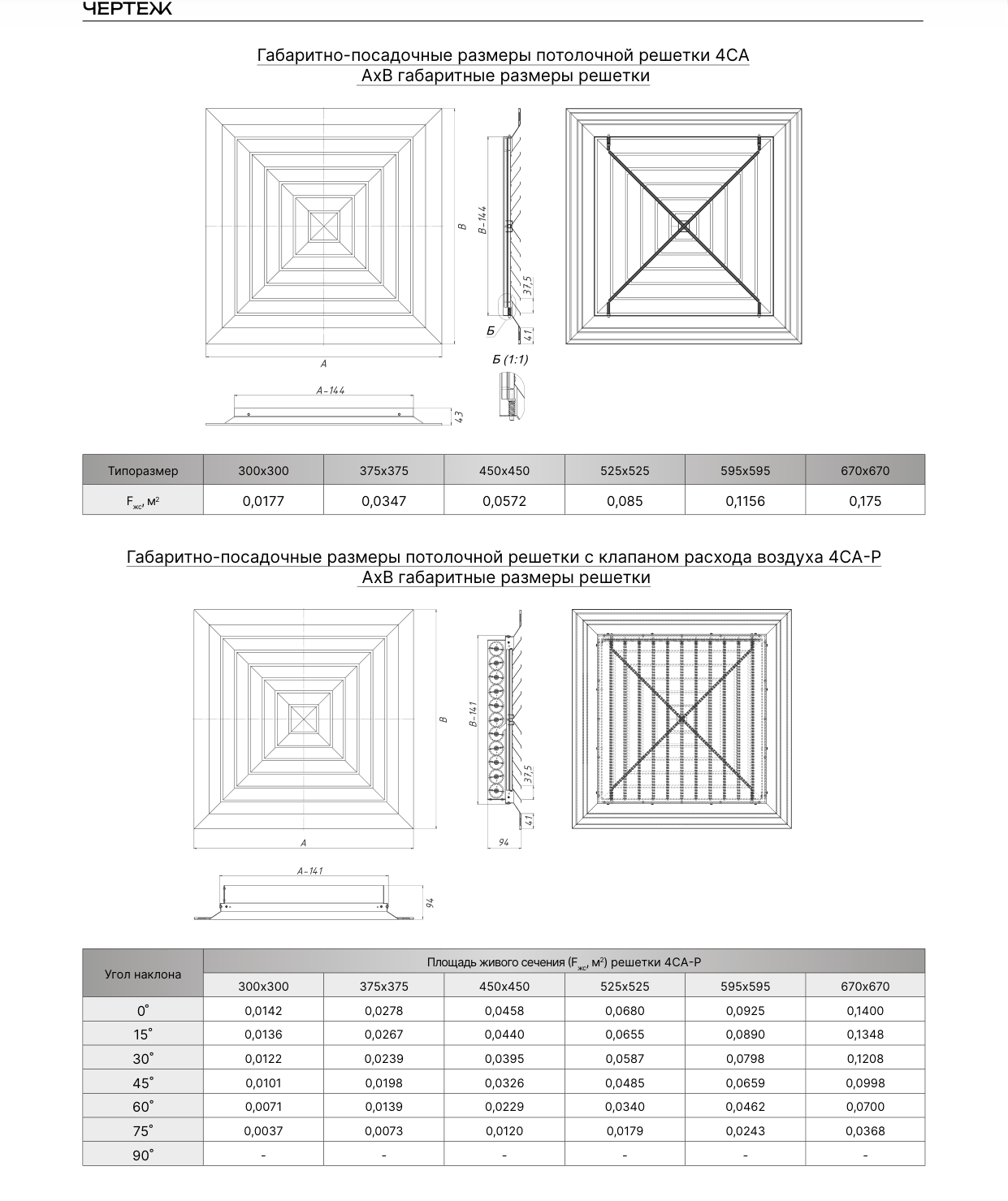

Чертёж и габаритные размеры 4СА:

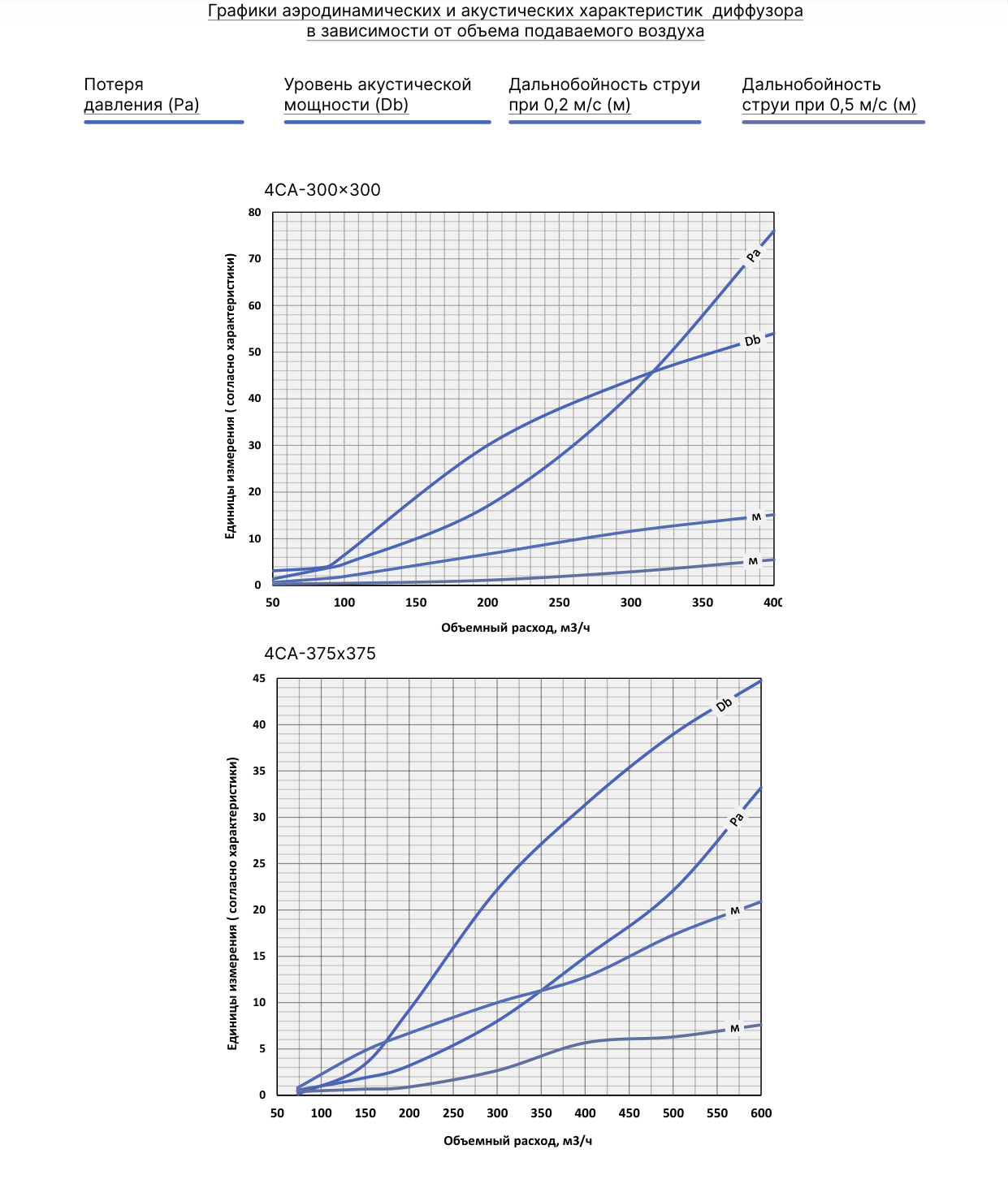

Данные для подбора типоразмера 4СА:
Показатели по типоразмерам (полная таблица с разбивкой по уровню шума — в PDF техописания):
| Типоразмер, мм | Fжс, м² |
|---|
| 300×300 | 0,0177 |
| 375×375 | 0,0347 |
| 450×450 | 0,0572 |
| 525×525 | 0,085 |
| 595×595 | 0,1156 |
| 670×670 | 0,175 |

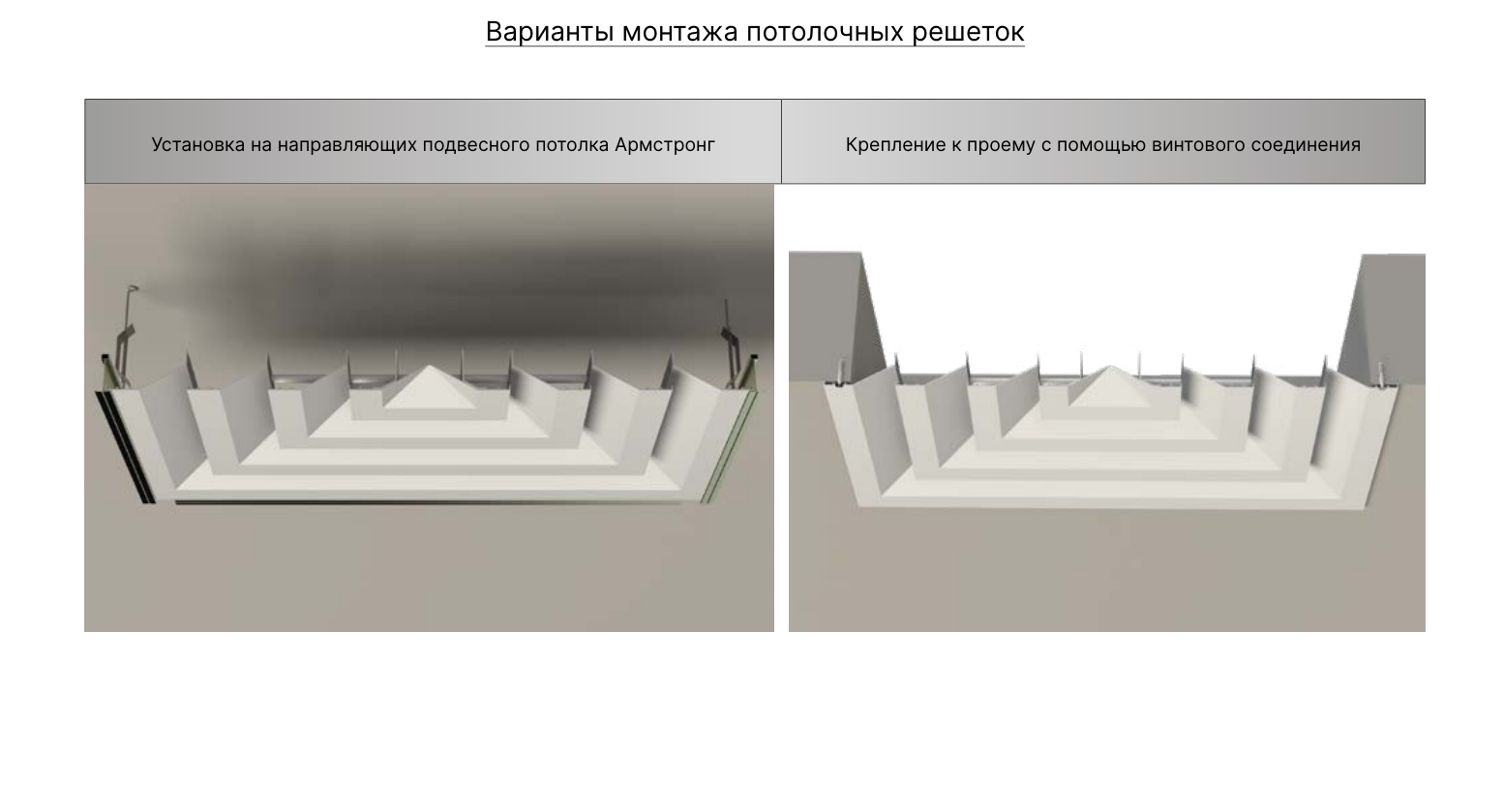

Схема монтажа решётки 4СА:
4СА - 450×450 - RAL 9016 - КСД - ОВ - Ø200 - И
| 4СА | Тип решётки |
| 450×450 | Габаритный размер решётки по ширине × высоте, мм |
| RAL 9016 | Покрытие: стандартное по умолчанию (белый), любой цвет по шкале RAL |
| КСД | Дополнительная комплектация: КСД — камера статического давления, КСР — камера с регулирующим устройством |
| ОВ | Врезка для присоединения к воздуховоду: ОВ — осевая, БВ — боковая |
| Ø200 | Диаметр врезки, мм |
| И | Теплозвукоизоляция камеры статического давления |
Цена по запросу
