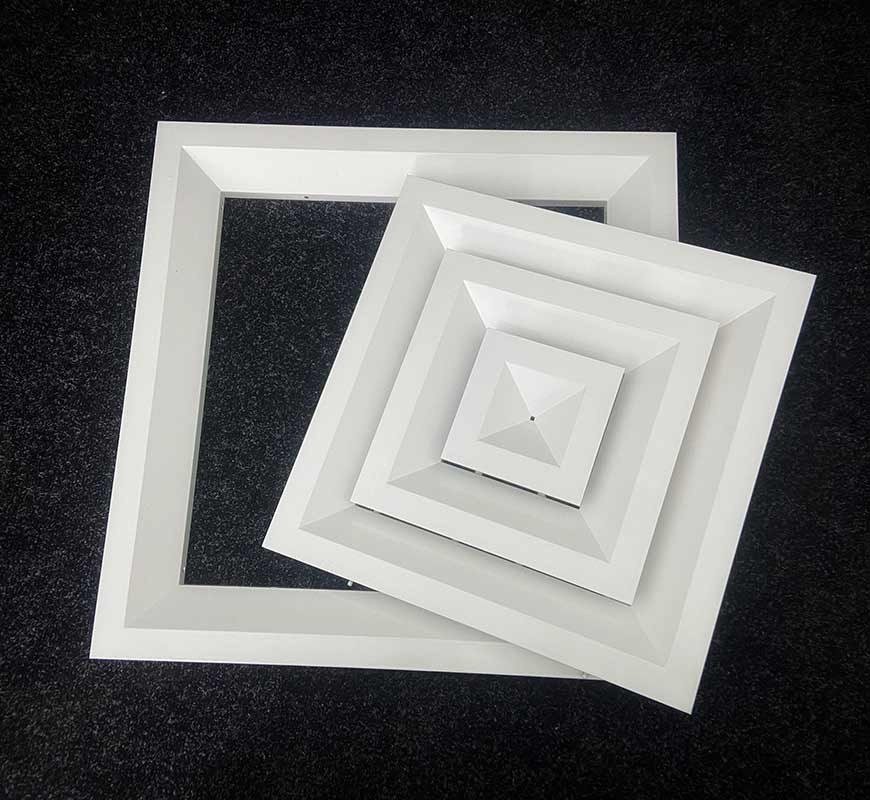

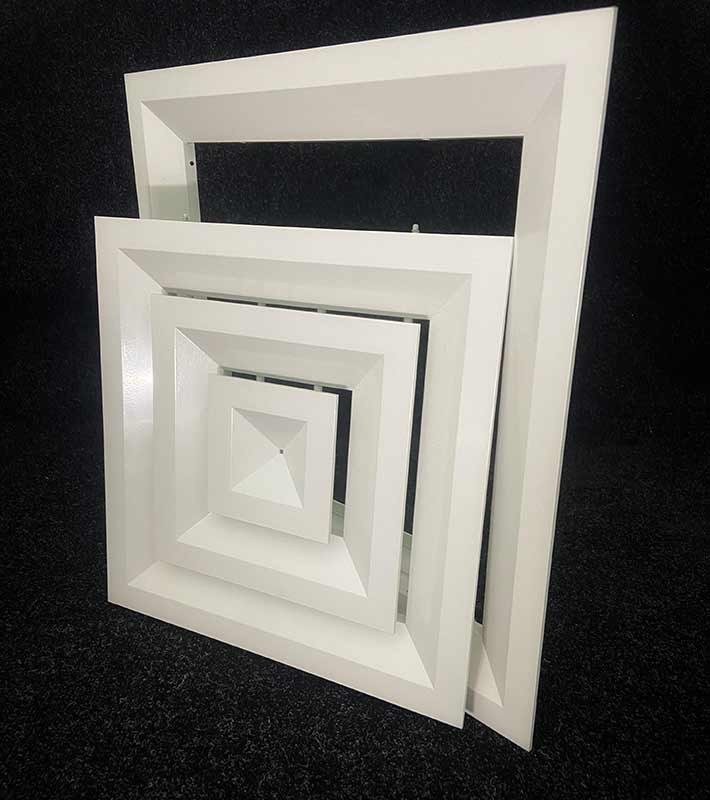

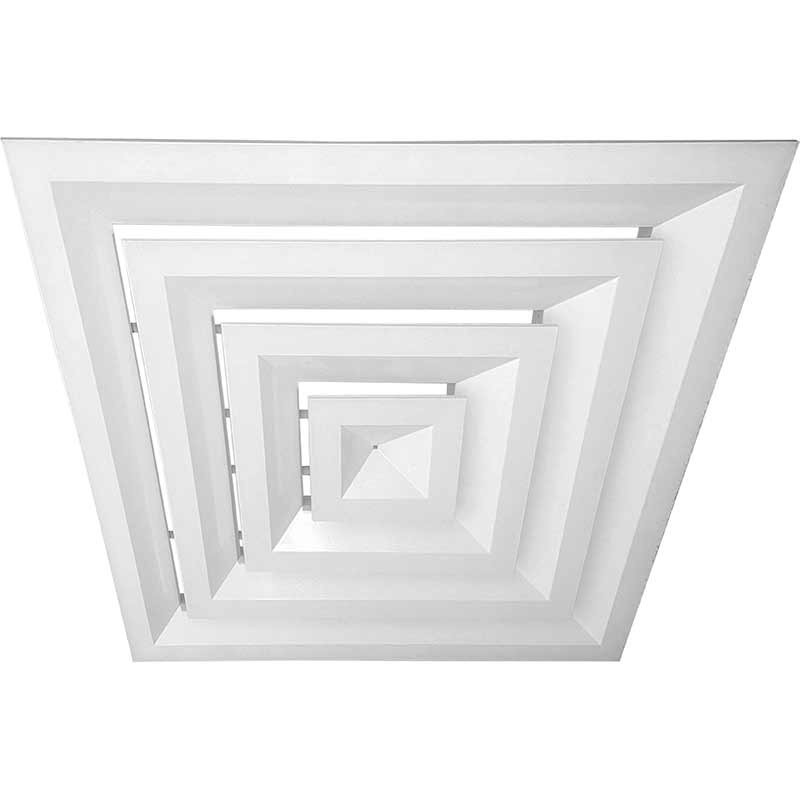

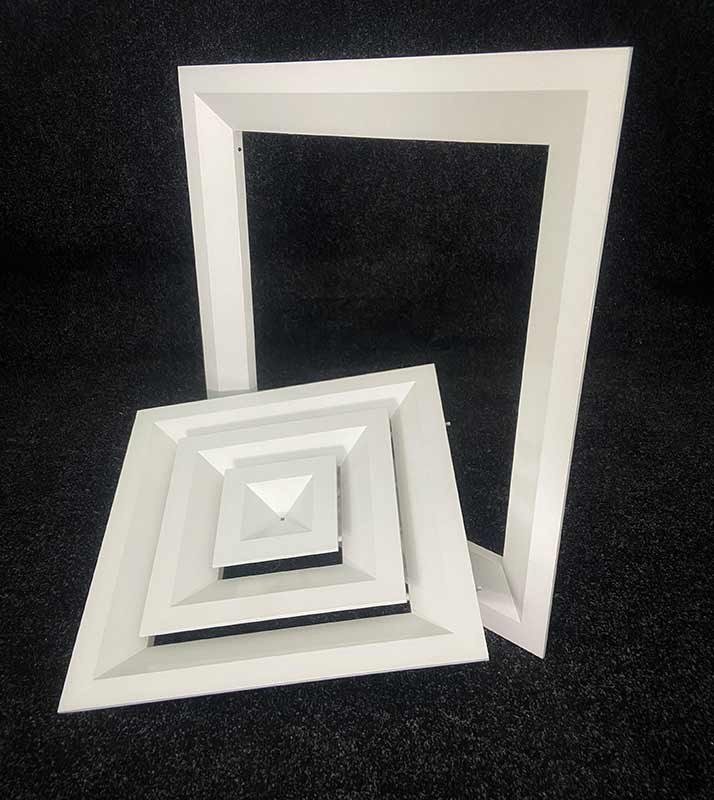

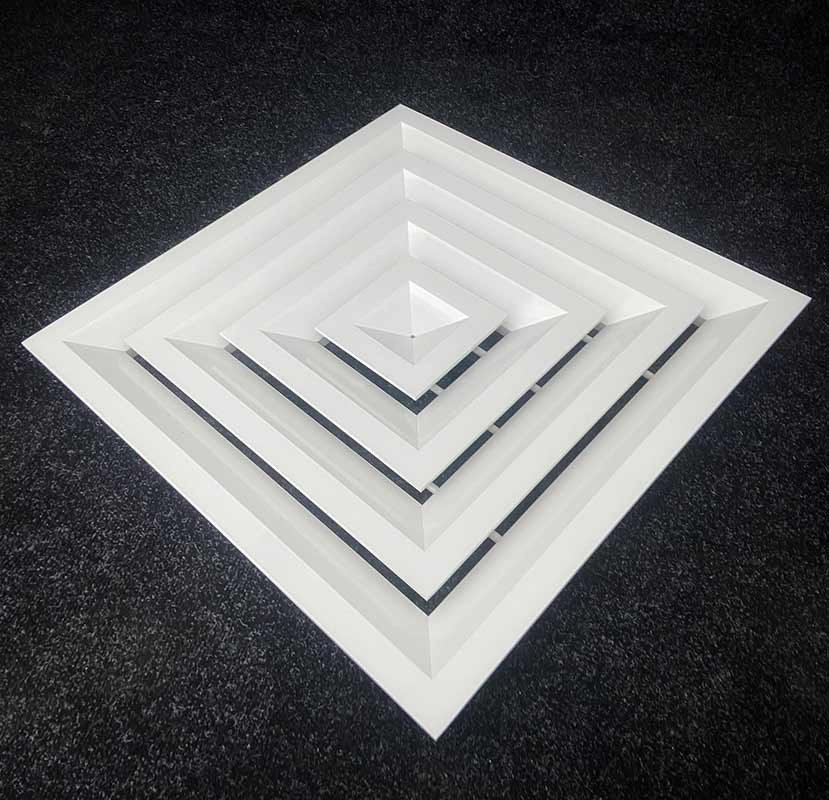

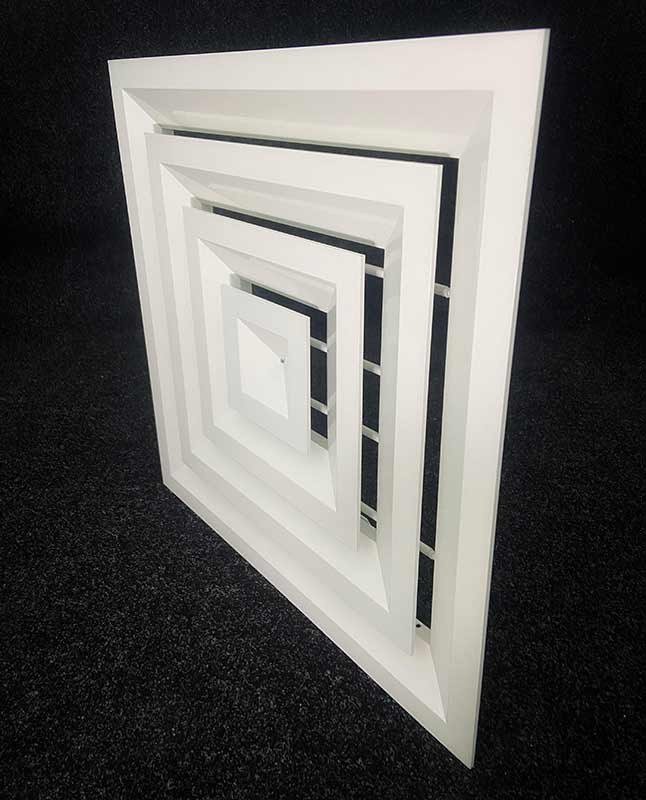

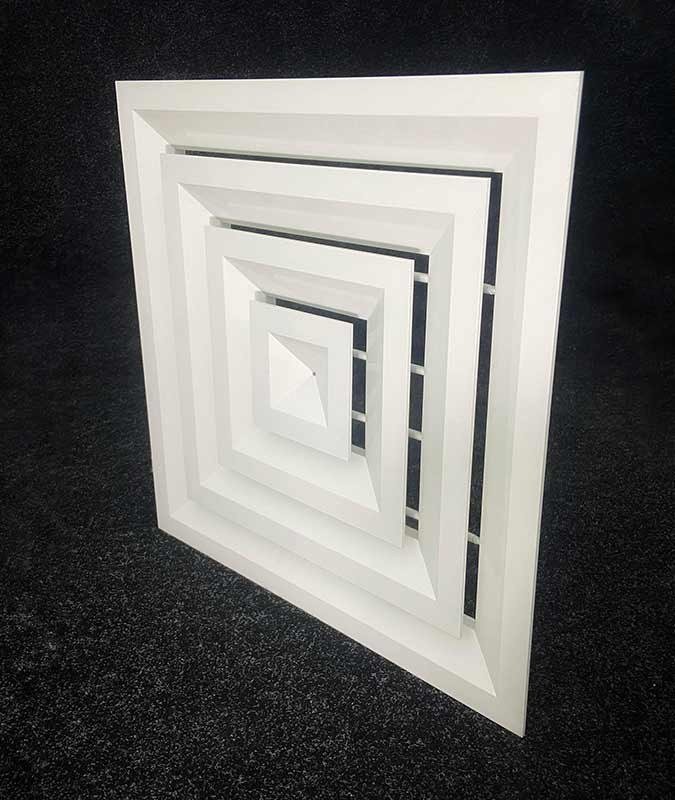

Потолочная решётка-диффузор 4AR AIRS с каскадными (пирамидальными) жалюзи равномерно распределяет воздушный поток по четырём направлениям с плавным гашением скорости приточной струи. Устанавливается в подвесной потолок типа «Армстронг» или в готовый проём.
- Направление воздуха: четырёхпоточная, диффузорного типа
- Способ монтажа: в подвесной потолок типа «Армстронг» либо винтовым креплением в проём
- Материал: алюминиевый профиль АД31 (ГОСТ 22233-2018)
- Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
- Жалюзи: каскадные (пирамидальные), несъёмные
- Доп. комплектация: клапан расхода воздуха (модель 4AR-Р), камера статического давления КСД/КСР

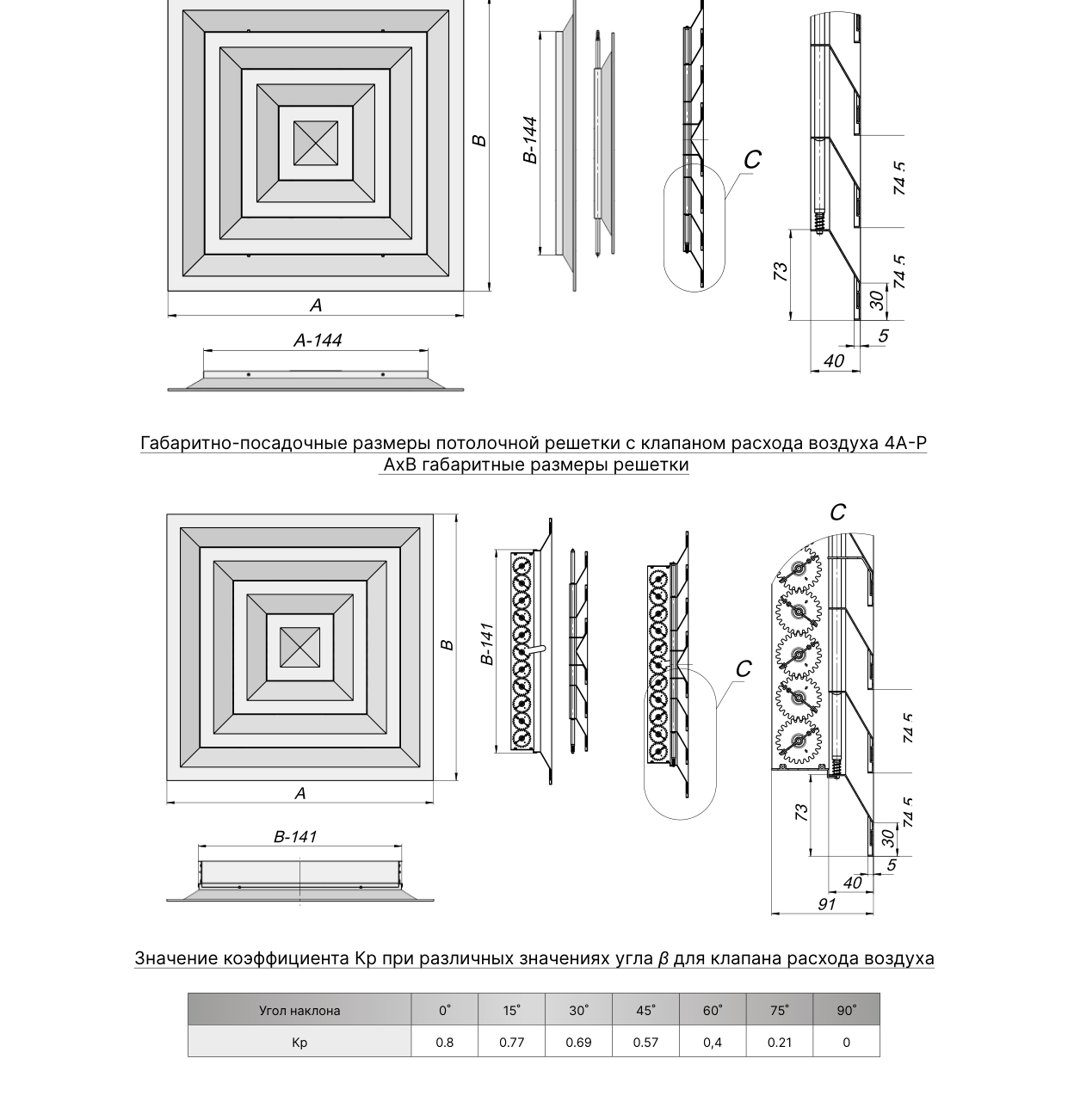

Чертёж и габаритные размеры 4AR:

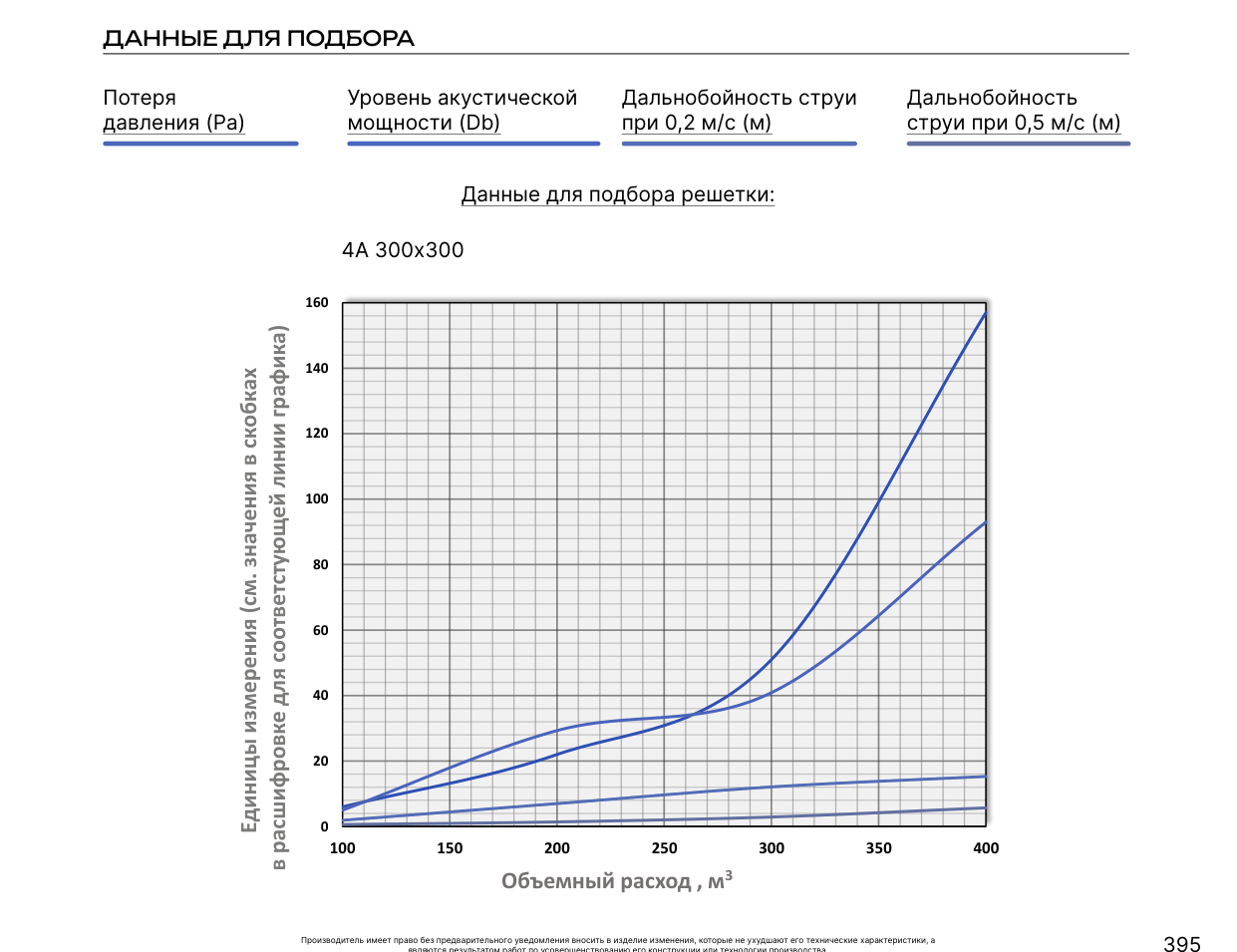

Данные для подбора типоразмера 4AR:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
| Типоразмер, мм | Fс.с., м² | Масса, кг |
|---|
| 300×300 | 0.008 | 0.65 |
| 350×350 | 0.014 | 0.8 |
| 400×400 | 0.021 | 0.94 |
| 450×450 | 0.03 | 1.31 |
| 500×500 | 0.041 | 1.52 |
| 550×550 | 0.053 | 1.74 |
| 600×600 | 0.067 | 2.18 |
| 650×650 | 0.082 | 2.46 |
| 700×700 | 0.099 | 2.75 |
| 750×750 | 0.118 | 3.26 |
| 800×800 | 0.138 | 3.62 |
| 850×850 | 0.159 | 3.98 |
| 900×900 | 0.183 | 4.57 |
| 950×950 | 0.208 | 5.0 |
| 1000×1000 | 0.234 | 5.43 |
| 1100×1100 | 0.292 | 6.59 |
| 1200×1200 | 0.357 | 7.82 |
| 1300×1300 | 0.428 | 8.97 |

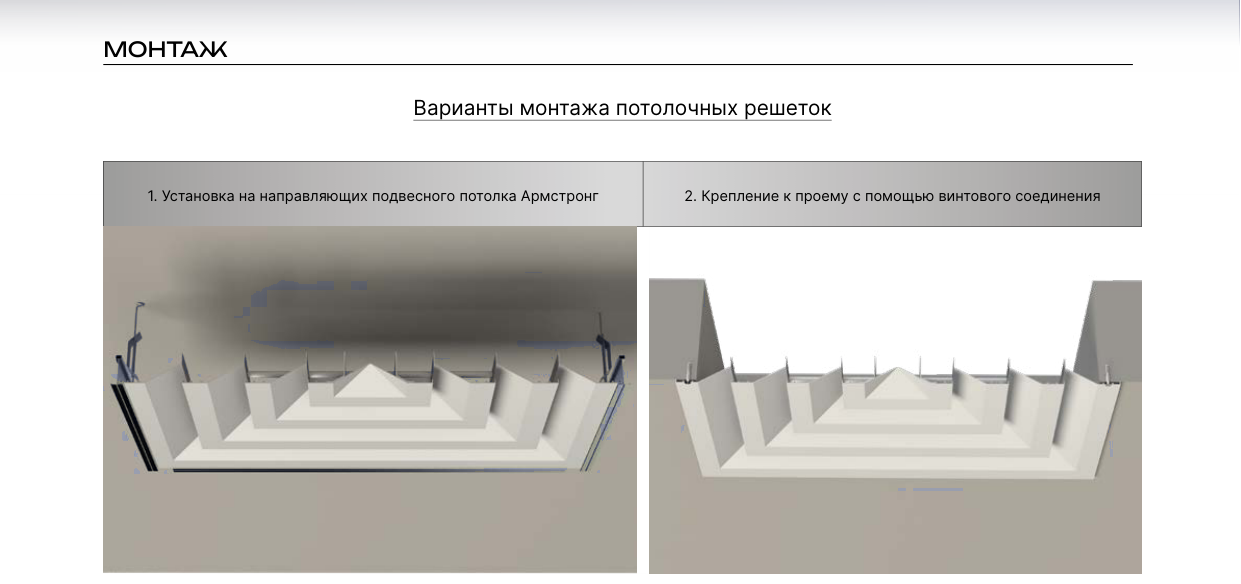

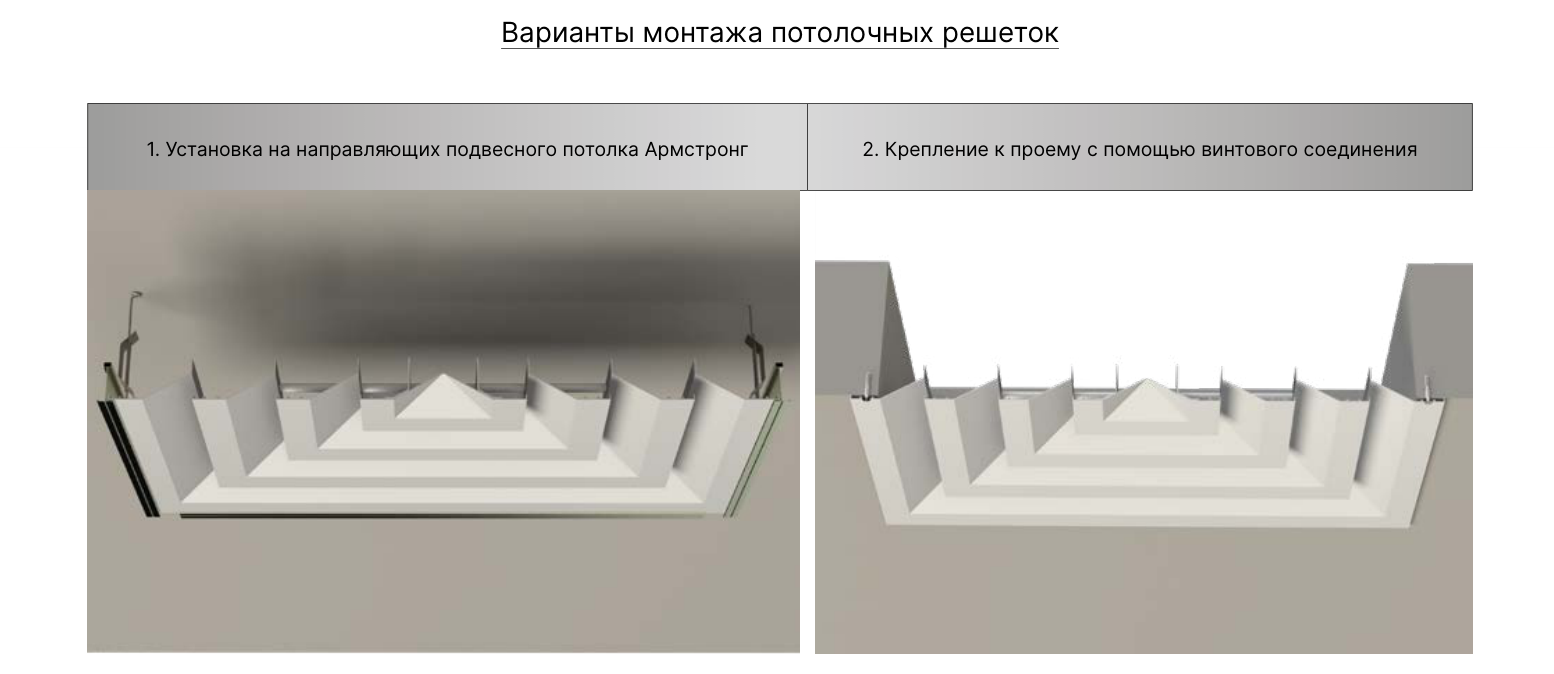

Варианты монтажа решётки 4AR:
- Установка на направляющих подвесного потолка Армстронг
- Крепление к проему с помощью винтового соединения
4AR - 450×450 - RAL 9016 - КСД - ОВ - Ø200 - И
| 4AR | Тип решётки |
| 450×450 | Габаритный размер решётки по ширине × высоте, мм |
| RAL 9016 | Покрытие: стандартное по умолчанию (белый), любой цвет по шкале RAL |
| КСД | Дополнительная комплектация: КСД — камера статического давления, КСР — камера с регулирующим устройством |
| ОВ | Врезка для присоединения к воздуховоду: ОВ — осевая, БВ — боковая |
| Ø200 | Диаметр врезки, мм |
| И | Теплозвукоизоляция камеры статического давления |
