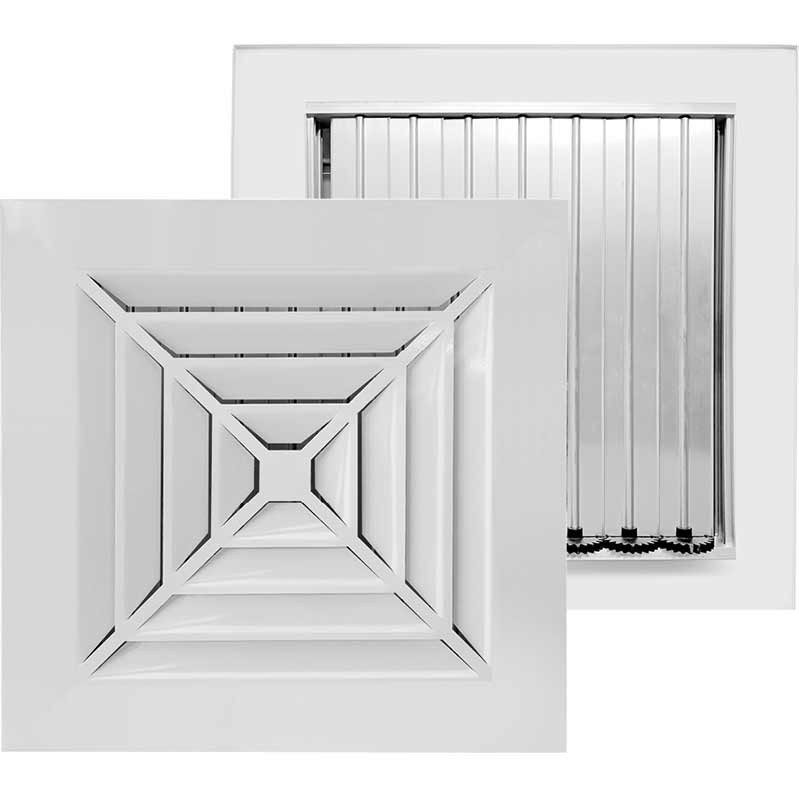

Стальная потолочная решётка 4РП-С-Р AIRS — четырёхпоточный диффузор из оцинкованной стали со встроенным клапаном расхода воздуха для регулировки объёма подаваемого воздуха.
- Направление воздуха: четырёхпоточная (по четырём направлениям)
- Способ монтажа: в подвесной потолок типа «Армстронг» либо винтовым креплением в проём
- Материал: оцинкованная сталь
- Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)
- Доп. комплектация: встроенный клапан расхода воздуха (КРВ), камера статического давления КСД/КСР

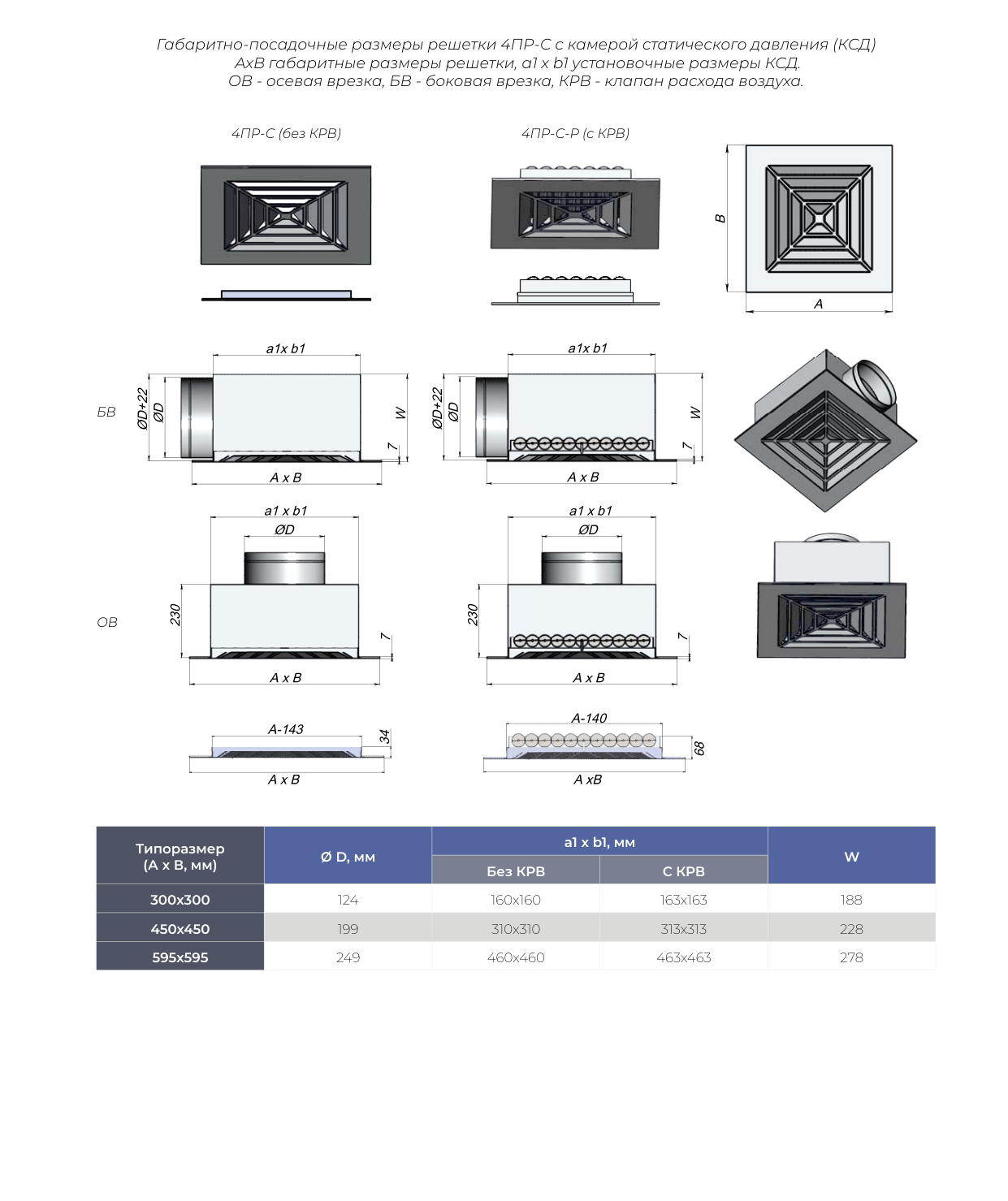

Чертёж и габаритные размеры 4РП-С-Р:

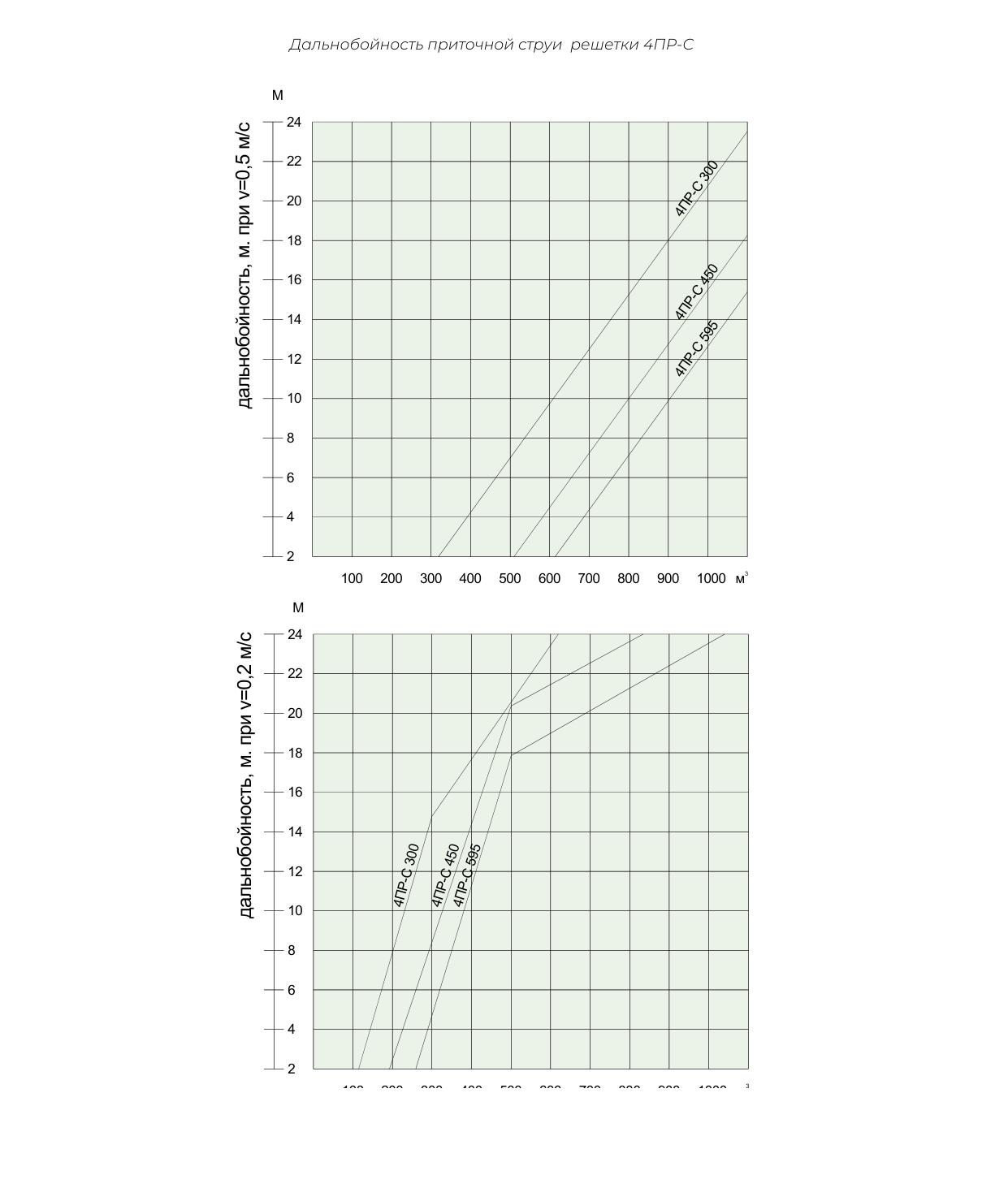

Данные для подбора типоразмера 4РП-С-Р:
Показатели по типоразмерам (полная таблица с разбивкой по уровню шума — в PDF техописания):
| Типоразмер, мм | ØD патрубка, мм | Fжс, м² | Расход при 35 дБ(А), м³/ч (КРВ откр. 100%) | Потери давления, Па |
|---|
| 300×300 | 124 | 0,0151 | 210 | 80,5 |
| 450×450 | 199 | 0,0686 | 890 | 45,5 |
| 595×595 | 249 | 0,1485 | 1460 | 30 |

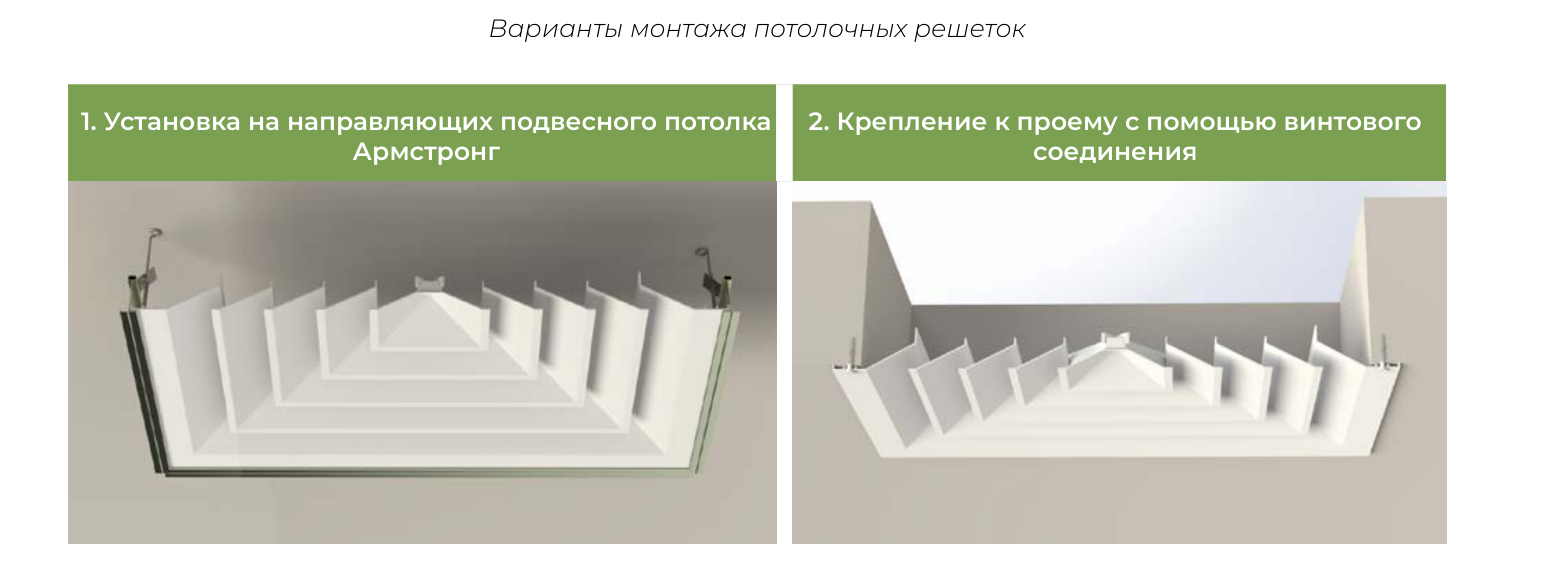

Варианты монтажа решётки 4РП-С-Р:
- Установка на направляющих подвесного потолка
- Крепление к проему с помощью винтового
4РП-С-Р - 450×450 - RAL 9016 - КСД - ОВ - Ø200 - И
| 4РП-С-Р | Тип решётки |
| 450×450 | Габаритный размер решётки по ширине × высоте, мм |
| RAL 9016 | Покрытие: стандартное по умолчанию (белый), любой цвет по шкале RAL |
| КСД | Дополнительная комплектация: КСД — камера статического давления, КСР — камера с регулирующим устройством |
| ОВ | Врезка для присоединения к воздуховоду: ОВ — осевая, БВ — боковая |
| Ø200 | Диаметр врезки, мм |
| И | Теплозвукоизоляция камеры статического давления |
