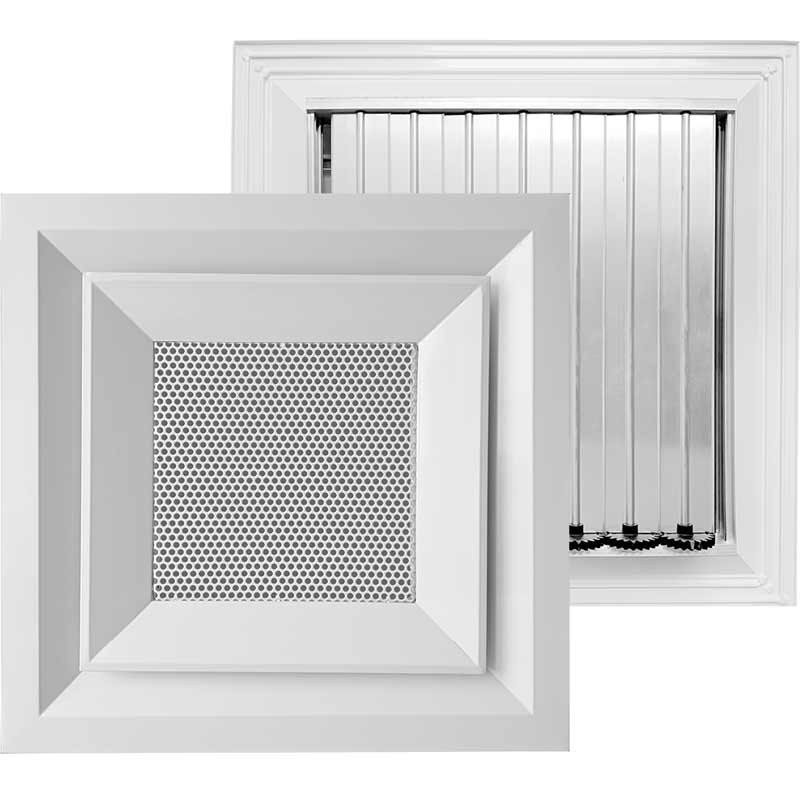

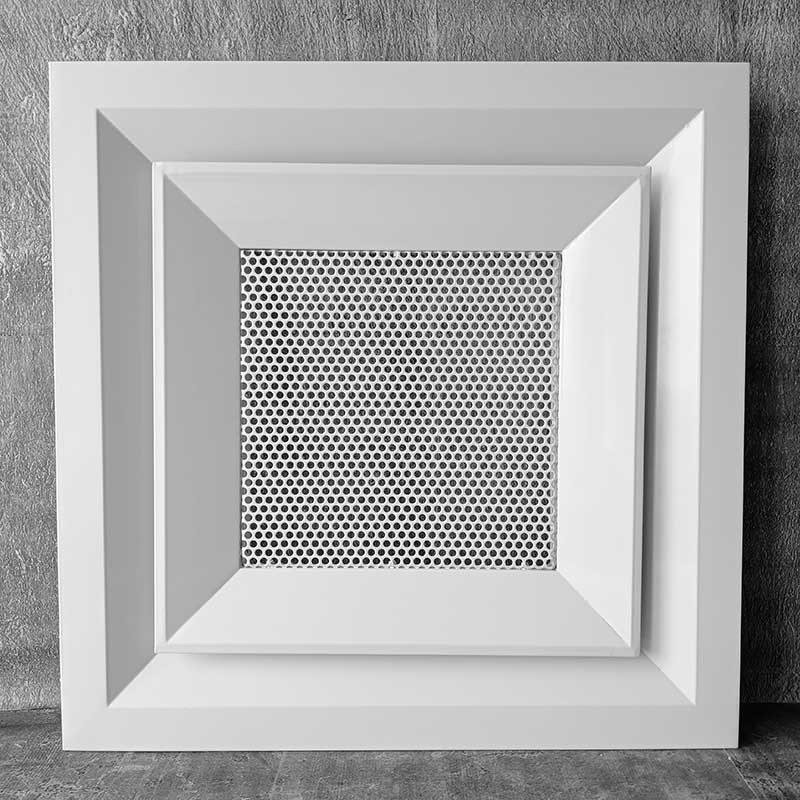

Потолочный диффузор 4ВРП-Р AIRS с перфорированным полотном и встроенным клапаном расхода воздуха для регулировки объёма подаваемого воздуха.
- Направление воздуха: четырёхпоточная (по четырём направлениям)
- Способ монтажа: в подвесной потолок типа «Армстронг» либо винтовым креплением в проём
- Материал: алюминиевый профиль АД31 (ГОСТ 22233-2018)
- Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)

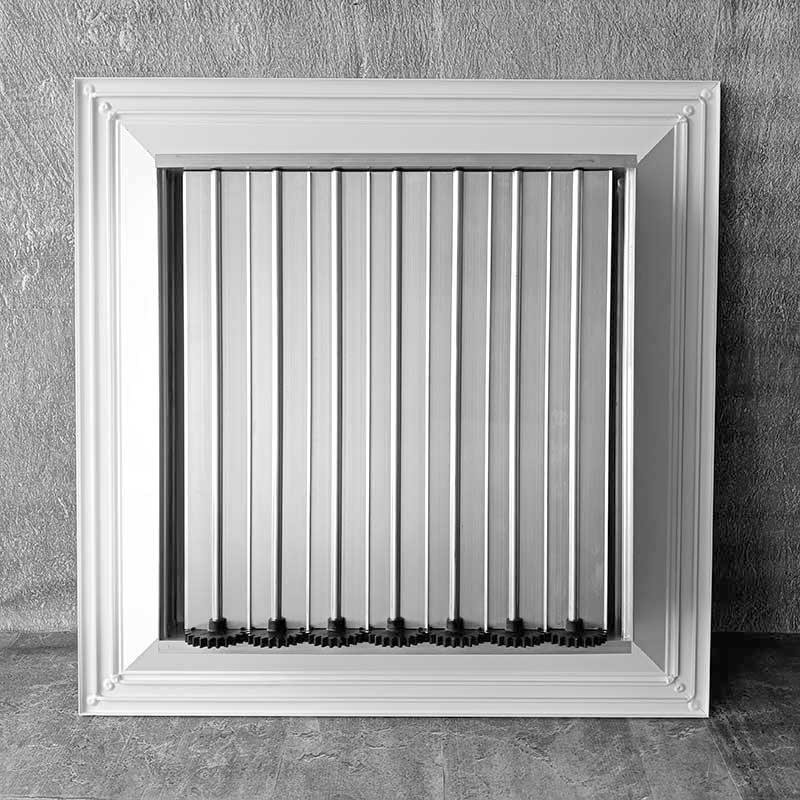

- Полотно: жалюзи + перфорированный лист (съёмное)

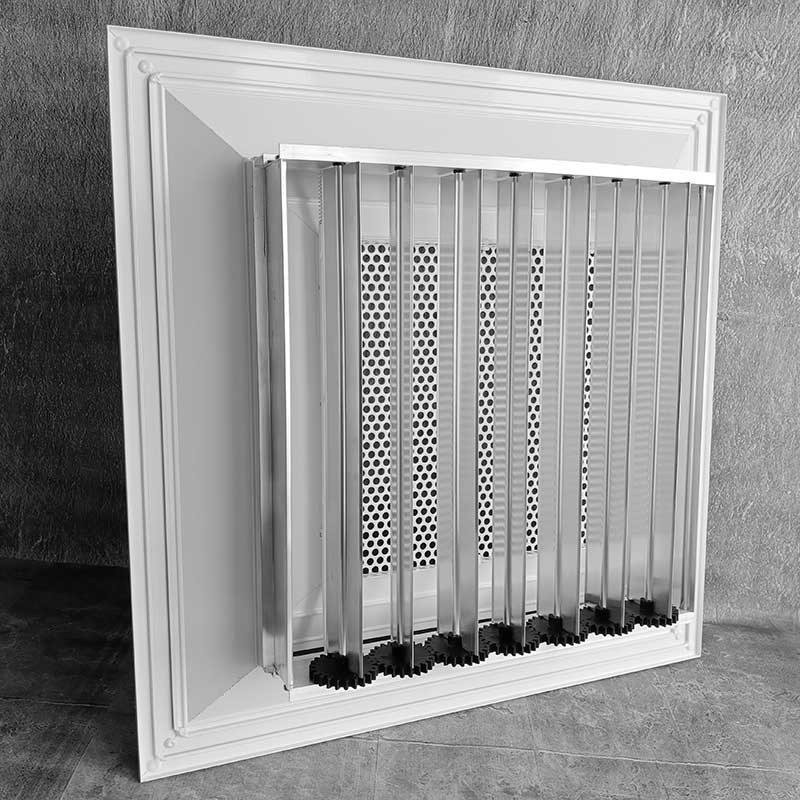

- Доп. комплектация: встроенный клапан расхода воздуха (КРВ), камера статического давления КСД/КСР

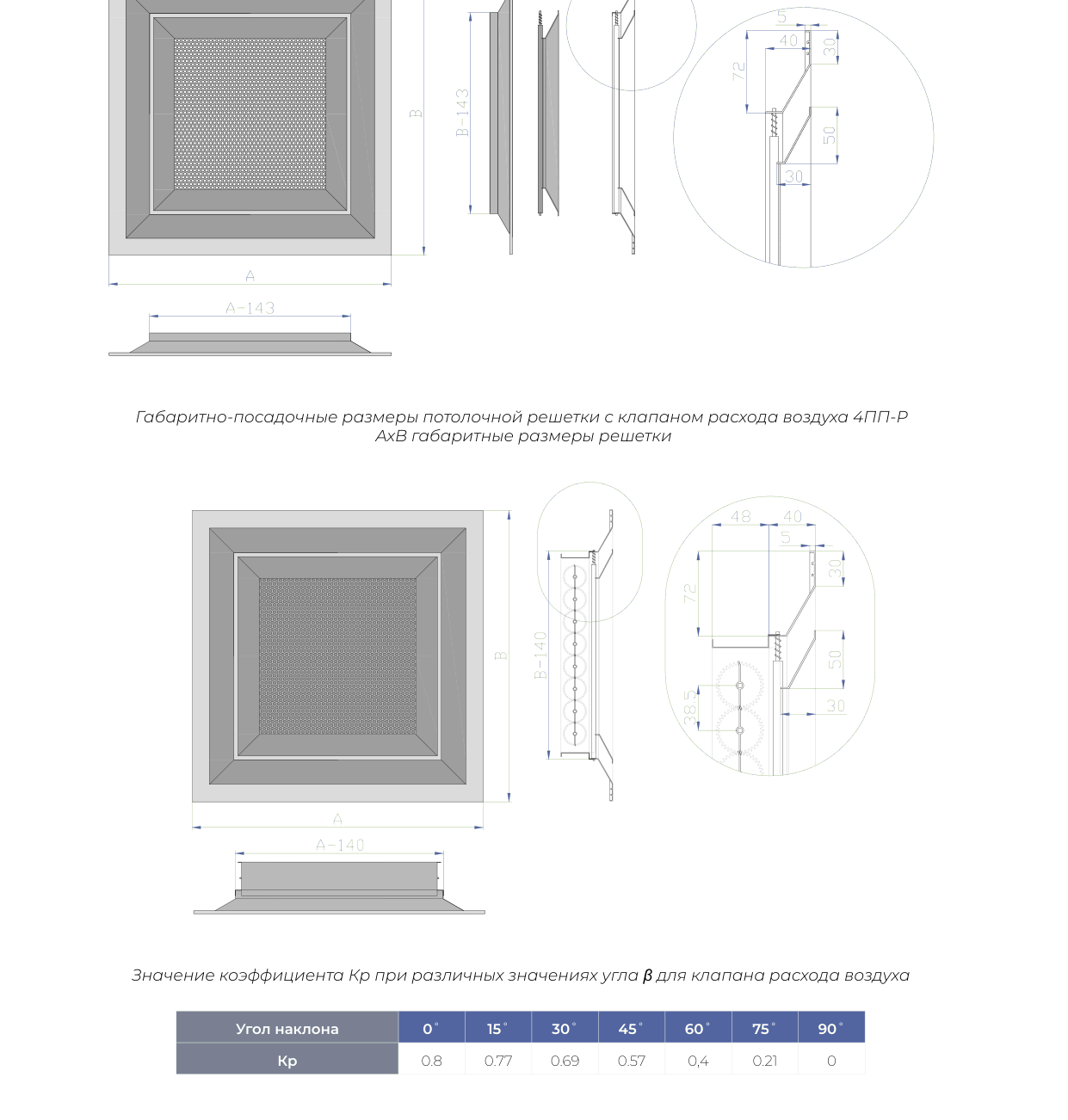

Чертёж и габаритные размеры 4ВРП-Р:

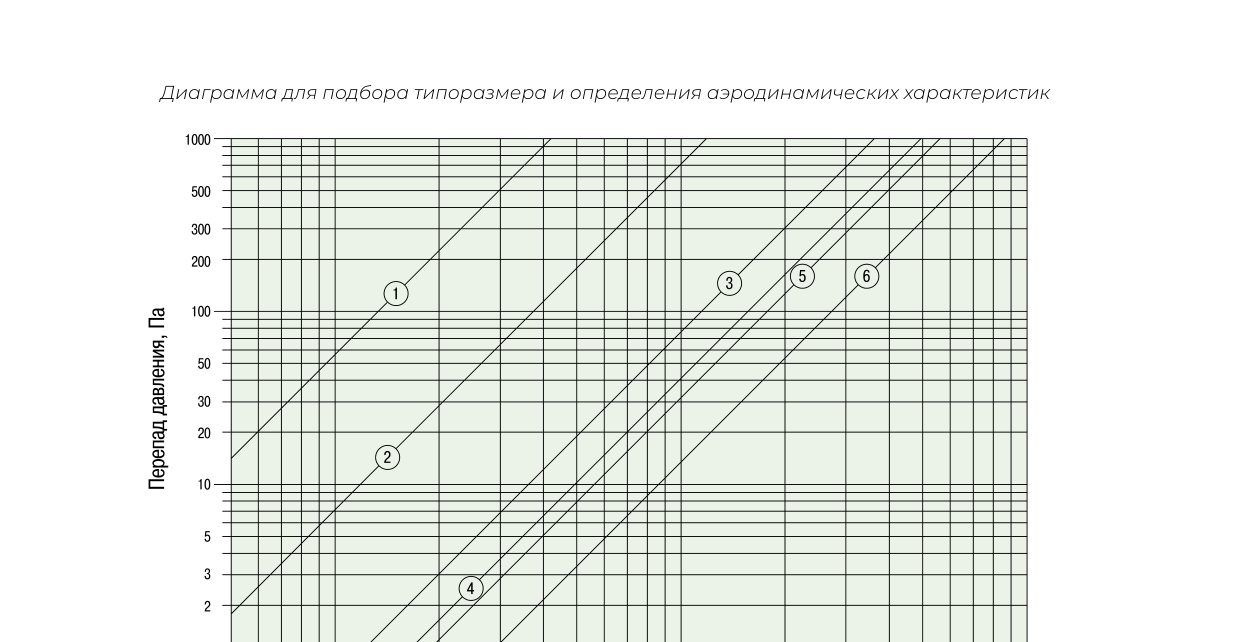

Данные для подбора типоразмера 4ВРП-Р:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
| Типоразмер, мм | Fс.с., м² | Масса, кг |
|---|
| 250×250 | 0.0088 | 0.86 |
| 300×300 | 0.0141 | 1.09 |
| 350×350 | 0.0206 | 1.33 |
| 375×375 | 0.0243 | 1.45 |
| 400×400 | 0.0283 | 1.57 |
| 450×450 | 0.0373 | 1.81 |
| 500×500 | 0.0474 | 2.06 |
| 525×525 | 0.053 | 2.19 |
| 600×600 | 0.0714 | 2.57 |
| 675×675 | 0.0927 | 2.96 |
| 700×700 | 0.1004 | 3.09 |
| 750×750 | 0.1166 | 3.35 |
| 825×825 | 0.1434 | 3.76 |
| 900×900 | 0.1729 | 4.17 |
| 975×975 | 0.2051 | 4.59 |
| 1000×1000 | 0.2165 | 4.73 |
| 1100×1100 | 0.265 | 5.31 |
| 1200×1200 | 0.3184 | 5.9 |

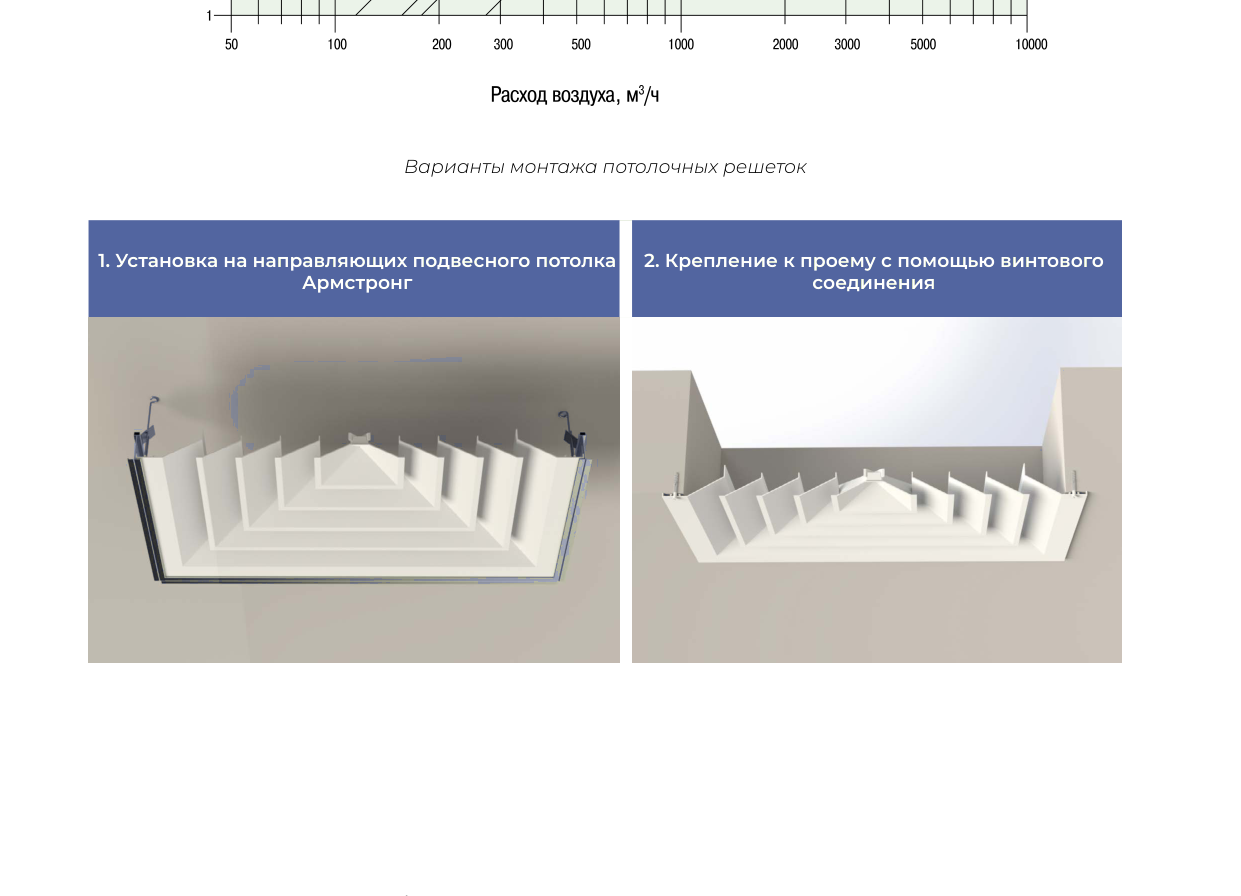

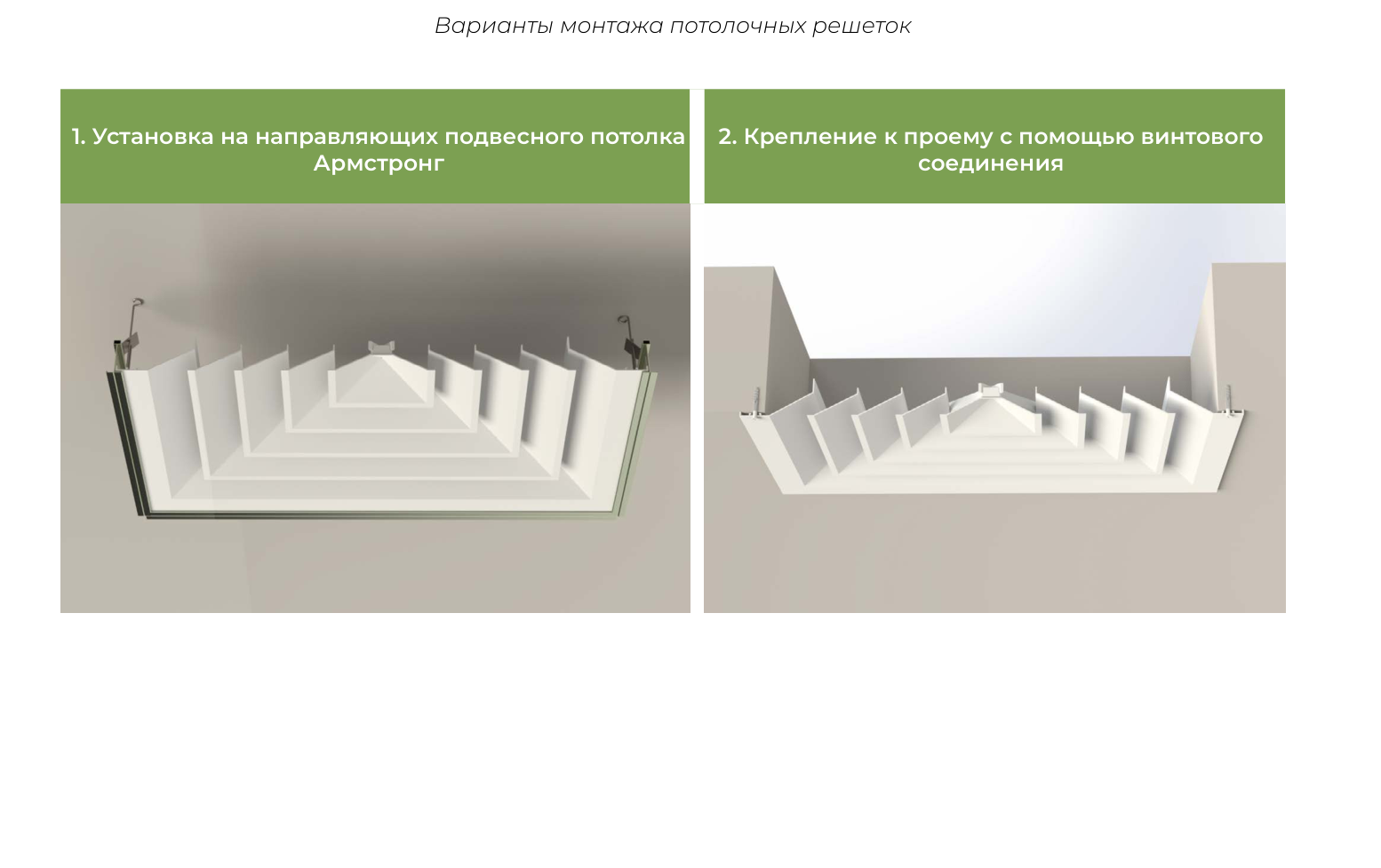

Варианты монтажа решётки 4ВРП-Р:
- Установка на направляющих подвесного потолка
- Крепление к проему с помощью винтового
4ВРП-Р - 450×450 - RAL 9016 - КСД - ОВ - Ø200 - И
| 4ВРП-Р | Тип решётки |
| 450×450 | Габаритный размер решётки по ширине × высоте, мм |
| RAL 9016 | Покрытие: стандартное по умолчанию (белый), любой цвет по шкале RAL |
| КСД | Дополнительная комплектация: КСД — камера статического давления, КСР — камера с регулирующим устройством |
| ОВ | Врезка для присоединения к воздуховоду: ОВ — осевая, БВ — боковая |
| Ø200 | Диаметр врезки, мм |
| И | Теплозвукоизоляция камеры статического давления |
