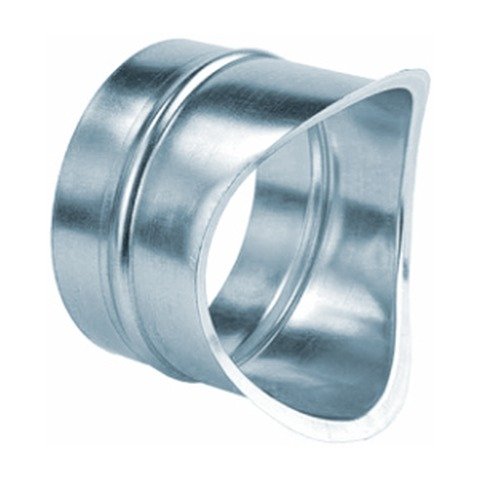

Врезка в круглый канал

Name: Врезка в круглый канал
Brand: AIRS

Круглая врезка предназначена для присоединения системы воздуховодов одного диаметра к системе воздуховодов другого диаметра.

Описание

Примечание

Для D 100-315 А=40мм, для D 355-800 А=60мм, для D 900 и выше А=100мм.

Для D 100-355 t=0,55 мм, для D 400-900 t=0,7 мм, для D 1000 и выше t=1,0мм.

Врезка крепится механически к воздуховоду с помощью рор-заклепок или саморезов. Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового уплотнителя.

Характеристики

D, мм	d,мм	S, м2	H, мм
100	100	0,03	30
125	100	0,03
125	125	0,04
160	100	0,03
	125	0,04
	160	0,06
200	100	0,03
	125	0,04
	160	0,05
	200	0,08
250	100	0,03
	125	0,04
	160	0,05
	200	0,07
	250	0,11
315	100	0,03
	125	0,04
	160	0,05
	200	0,07
	250	0,09
	315	0,15
355	125	0,04
	160	0,05
	200	0,07
	250	0,09
	315	0,13
	355	0,21
400	160	0,05
	200	0,06
	250	0,09
	315	0,12
	355	0,15

D, мм	d,мм	S, м2	H, мм
400	400	0,24	30
500	200	0,06
	250	0,08
	315	0,12
	355	0,17
	400	0,21
	500	0,33
630	250	0,08
	315	0,11
	355	0,16
	400	0,19
	500	0,23
	630	0,46
710	250	0,10	60
	315	0,14
	355	0,20
	400	0,24
	500	0,33
	630	0,49
	710	0,64
800	400	0,23
	500	0,32
	630	0,46
	800	0,67
900	500	0,31
	630	0,44
	710	0,54
	800	0,68
1000	500	0,30
	630	0,42
	800	0,64
	1000	1,08
